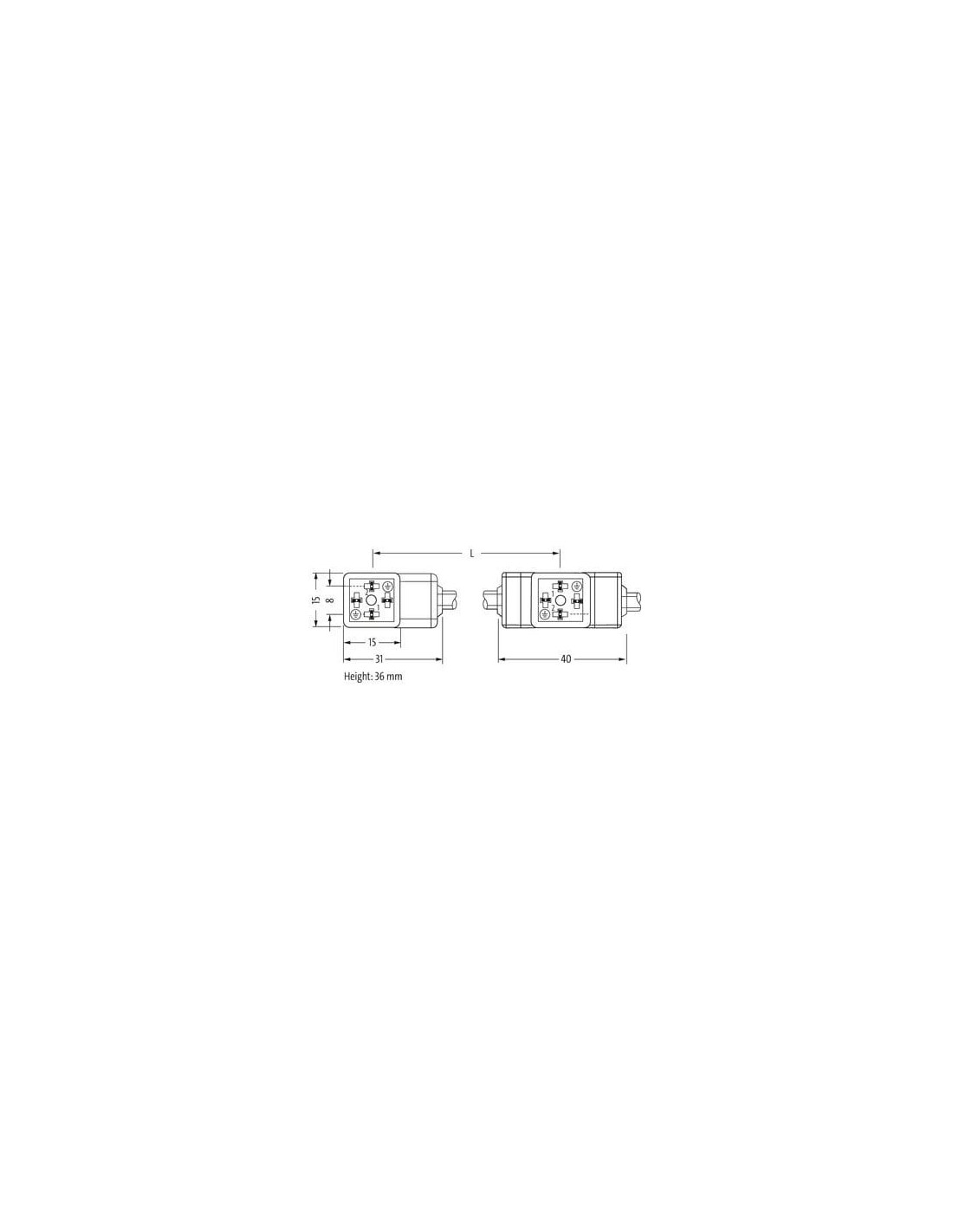

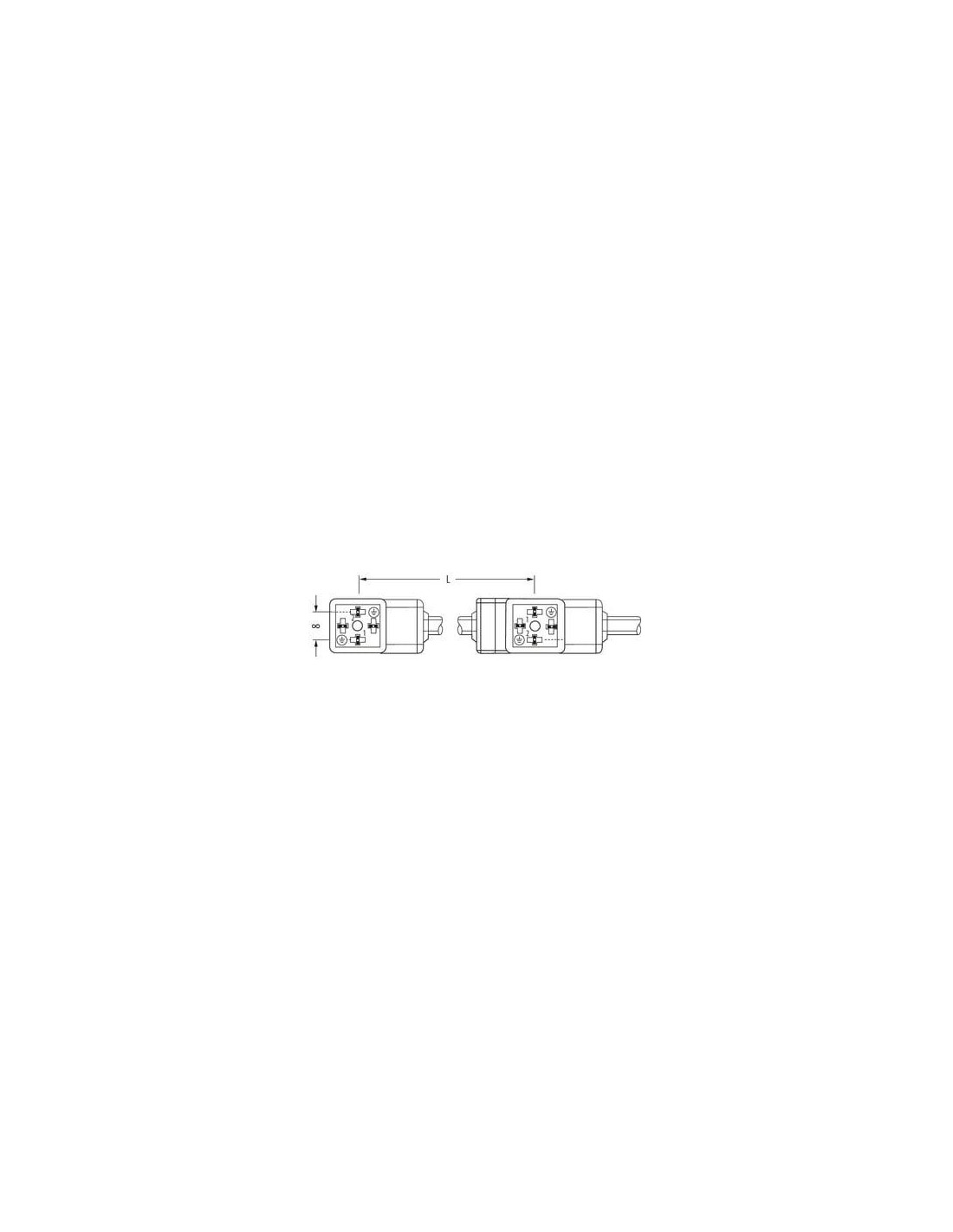

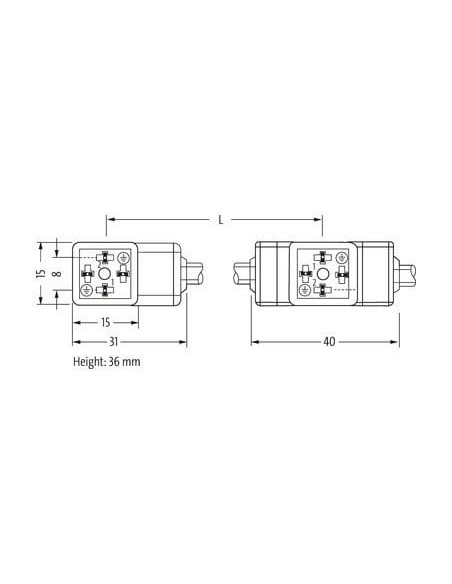

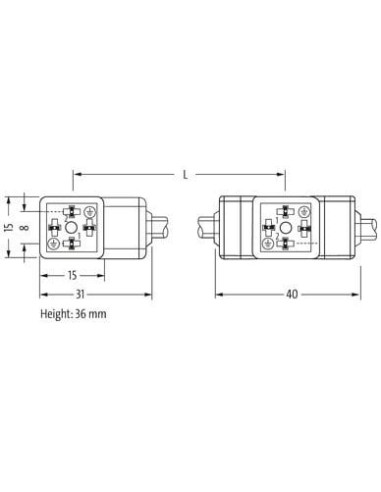

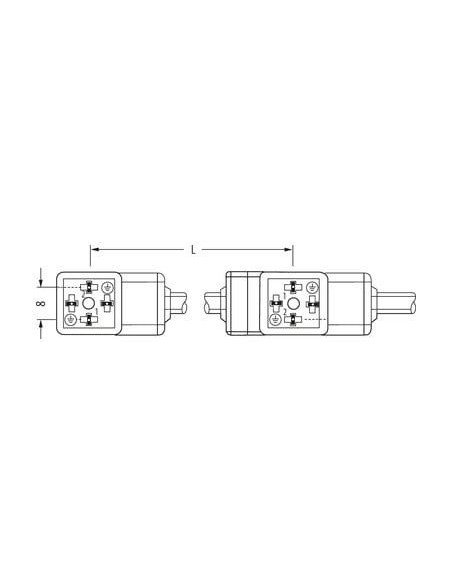

Typ C (8 mm)
24 V AC ±20% / DC ±25%
Dioda tłumiąca
Przewód łączący L = 200 mm
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M2.5 |
| Materiał styk | Stop miedzi |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Gwint | M2.5 |
| Materiał | PBT |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 4 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |

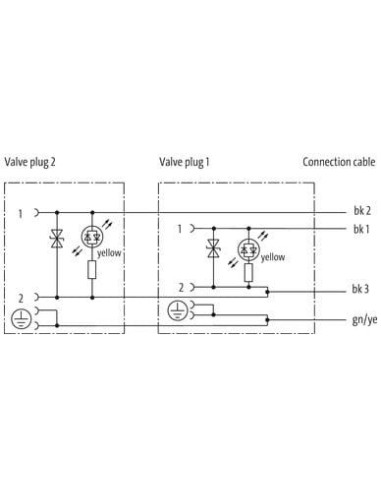

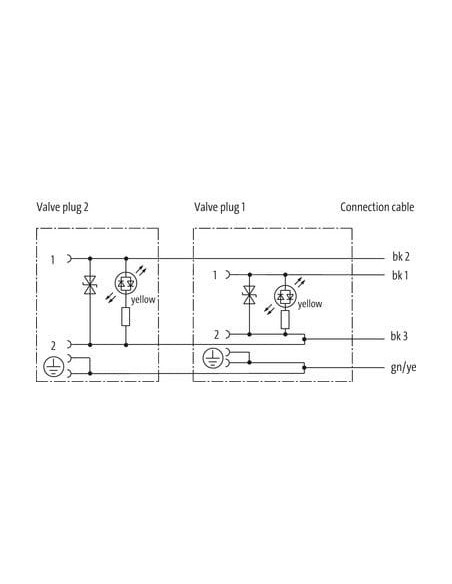

| Dodatkowy obwód | Dioda tłumiąca |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 627 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | czarny |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

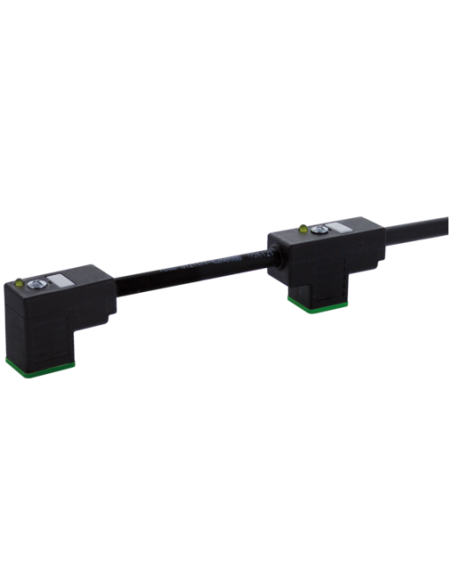

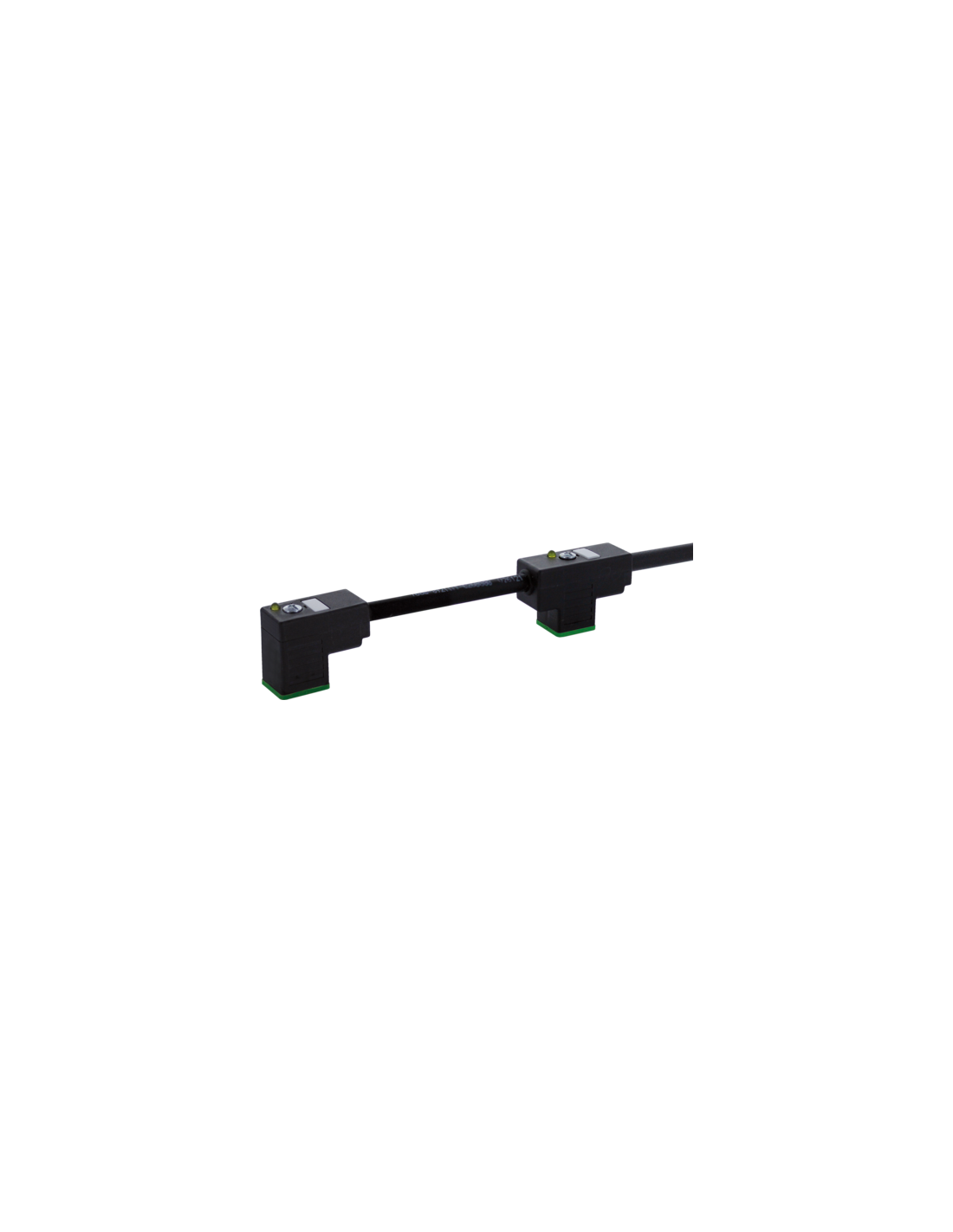

Podwójny zawór MSUD Typ C 8 mm z przewodem 15 m – do profesjonalnych zastosowań automatyki
Podwójny zawór MSUD, format C 8 mm to wysokiej jakości komponent przeznaczony do szerokiego spektrum zastosowań w przemyśle automatyki, pneumatyki oraz systemach sterowania. Produkt posiada kod: 7000-58421-6271500, co zapewnia pełną identyfikowalność i powtarzalność parametrów technicznych.
Łatwa integracja – uniwersalny zawór do automatyzacji procesów
Prezentowany zawór MSUD w formacie C 8 mm został zaprojektowany z myślą o łatwej integracji oraz niezawodności w intensywnych aplikacjach przemysłowych. Wysokiej jakości przewód o długości 15 metrów umożliwia elastyczny montaż urządzenia nawet w oddalonych punktach instalacji.
Solidna konstrukcja i odporność na warunki przemysłowe
Obudowa wykonana z tworzywa PBT zapewnia odporność na chemikalia oraz oleje, a starannie przemyślana konstrukcja spełnia normę szczelności IP67, co sprawia, że urządzenie jest wysoce odporne na wpływ kurzu i wilgoci. Produkt został wyposażony w uszczelnienie PUR, które minimalizuje ryzyko przecieków, nawet przy pracy w wymagających warunkach.
Najważniejsze cechy i zalety podwójnego zaworu MSUD Typ C
- Przystosowany do napięcia AC 24 V ±20% i DC 24 V ±25% – szeroki zakres zasilania oferuje duże możliwości integracji.
- Dioda LED żółta – czytelna sygnalizacja stanu pracy.
- Dioda tłumiąca (prostownik) – dodatkowe zabezpieczenie dla układów sterujących.
- Przegub montażowy M2.5 – pewny i stabilny montaż.
- Materiał przewodu: PUR oraz PVC – podwyższona elastyczność i odporność na uszkodzenia mechaniczne.
- Odporność na promieniowanie UV, oleje, benzynę i płomień – długotrwała praca bez degradacji właściwości materiałowych.
- Praca w szerokim zakresie temperatur (-25°C do +85°C dla urządzenia, -30°C do +80°C dla przewodu) – możliwość stosowania w komorach chłodniczych i nagrzewających.
Możliwości zastosowania i typowe aplikacje
Podwójny zawór MSUD Typ C 8 mm znajduje zastosowanie w instalacjach pneumatycznych, elektrozaworach, systemach dystrybucji mediów technicznych, a także w aplikacjach, w których niezbędne są niezawodne, hermetyczne połączenia elektryczne. Sprawdza się w liniach montażowych, maszynach pakujących, urządzeniach procesowych oraz wszelkich miejscach, gdzie wymagana jest szybka diagnostyka (dzięki LED) i sprawna wymiana serwisowa podzespołu.
Dlaczego warto wybrać zawór MSUD Typ C 8 mm?
Wybór podwójnego zaworu MSUD to gwarancja niezawodnej pracy, uniwersalności podłączenia oraz odporności na czynniki środowiskowe. Elementy wykonane z wysokiej jakości komponentów umożliwiają bezproblemową eksploatację nawet w najtrudniejszych warunkach przemysłowych.
Polecamy także inne produkty z kategorii: Podwójne złącza zaworowe »
