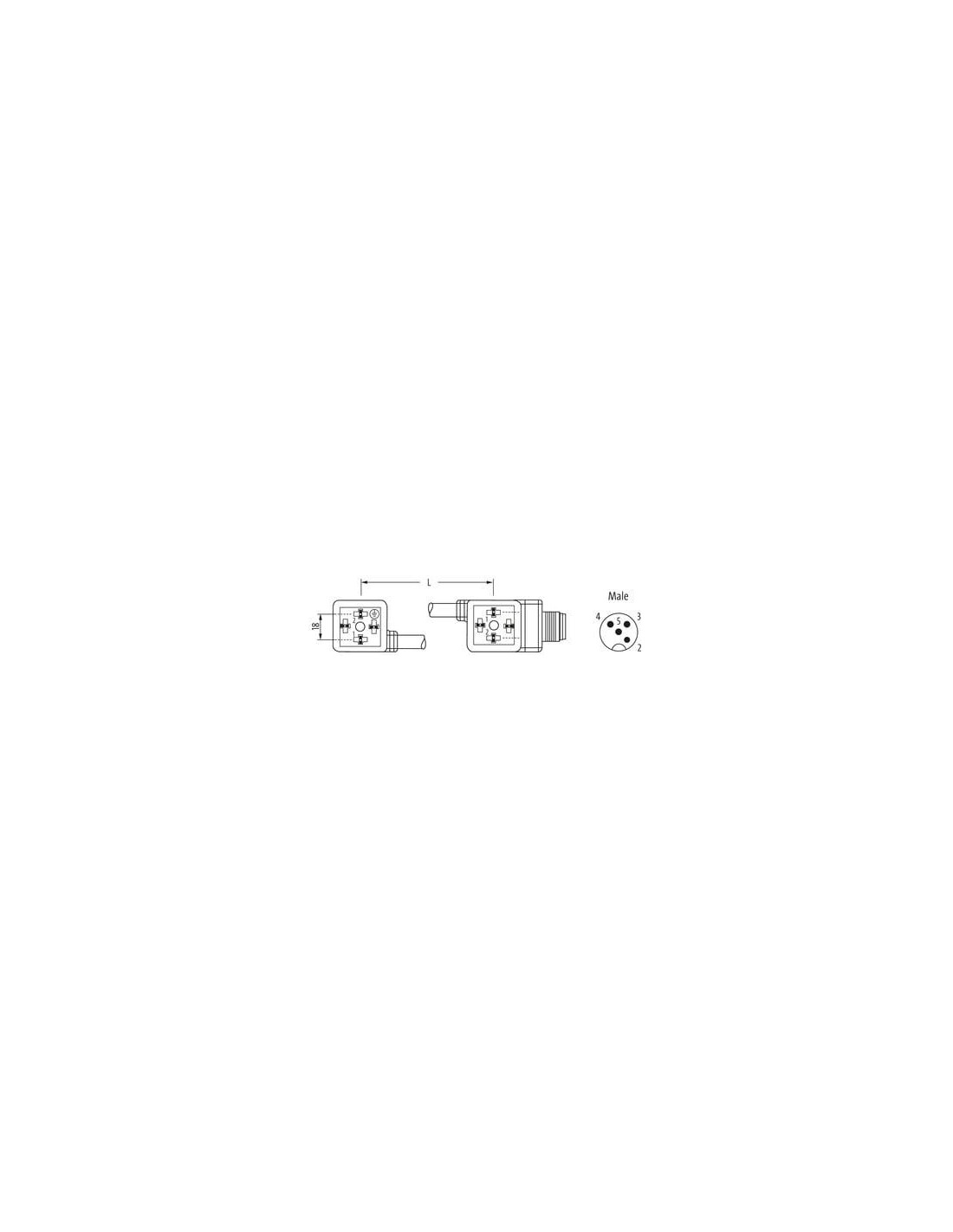

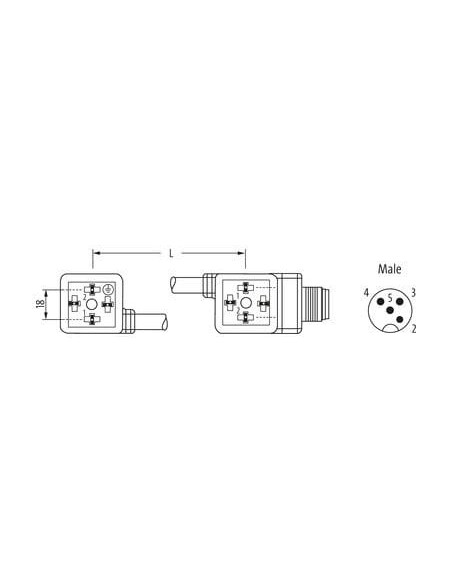

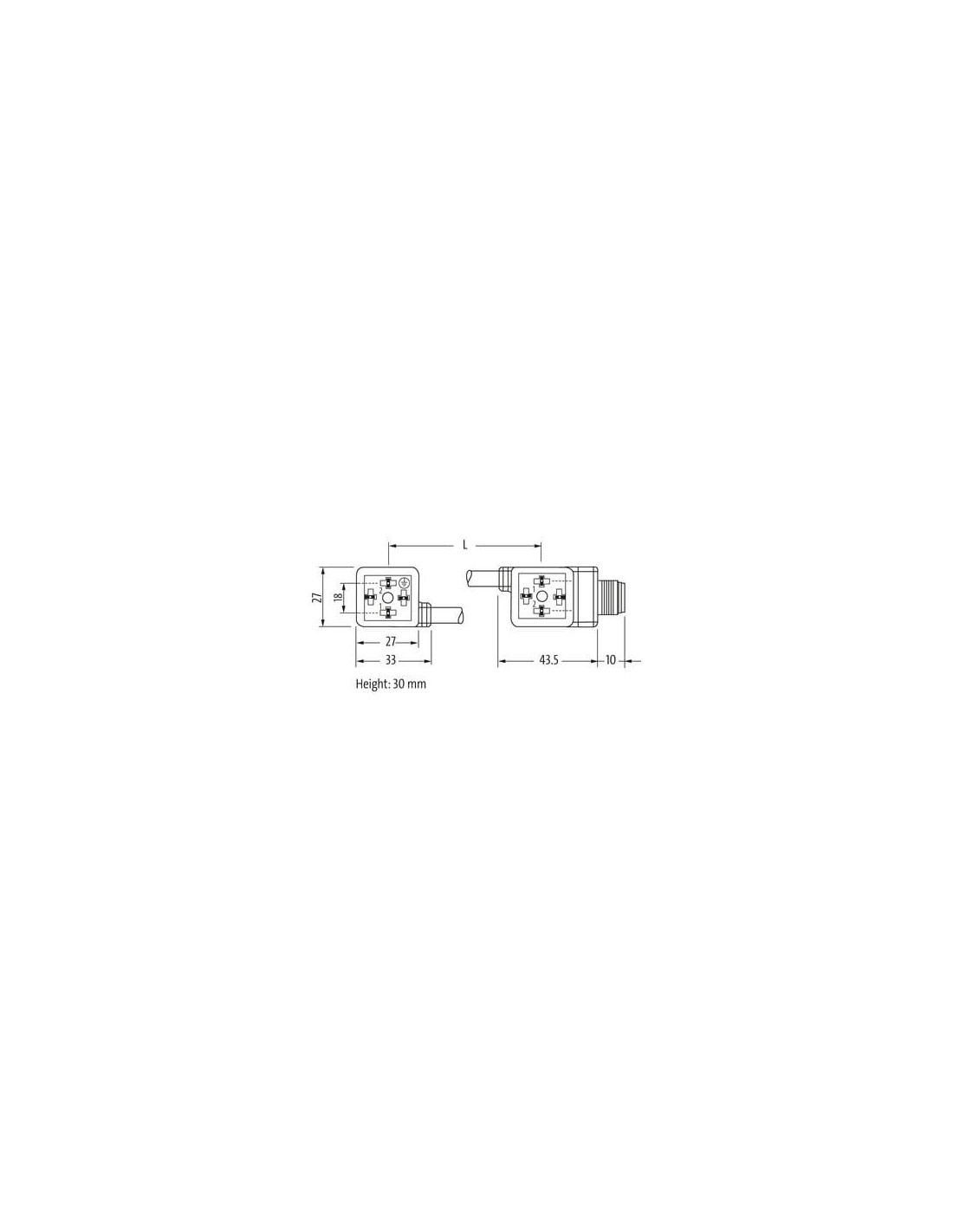

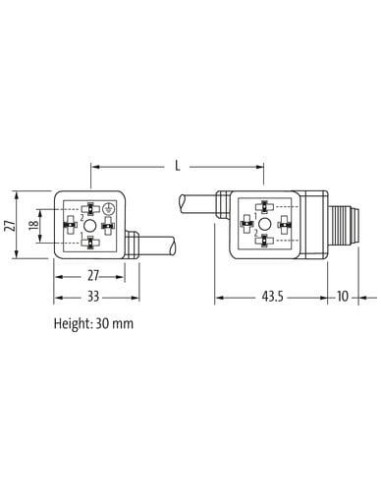

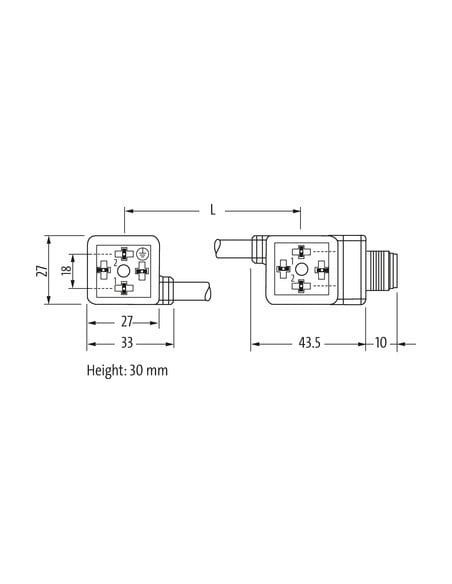

Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Przewód łączący L = 150 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

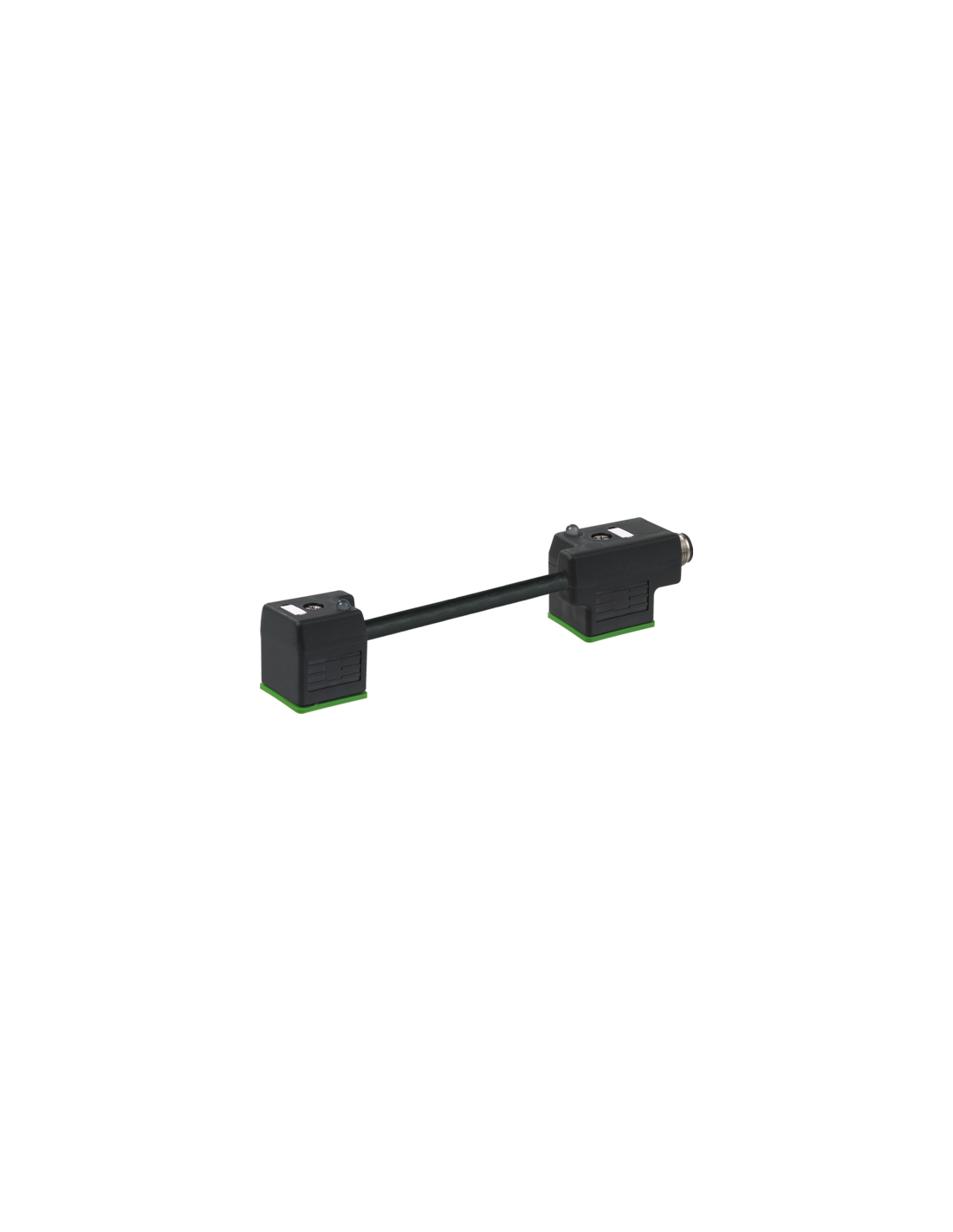

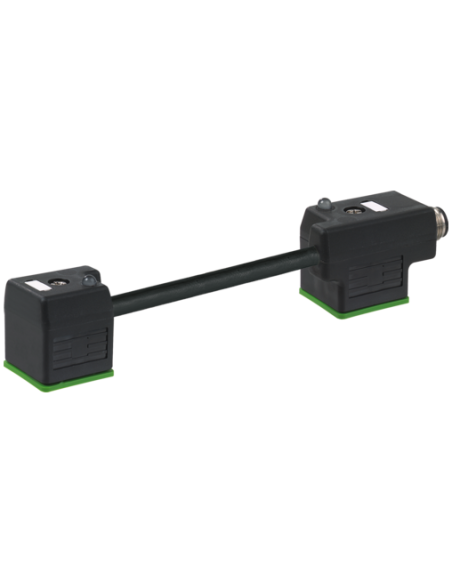

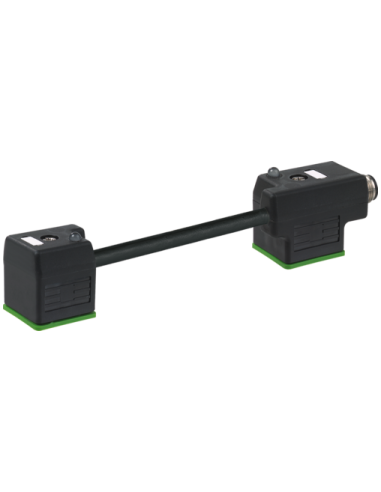

Złącze męskie M12 typu MSUD do podwójnej analizy – 7000-41581-6360000
Złącze męskie M12 typu MSUD do podwójnej analizy to profesjonalny element automatyki przemysłowej, dedykowany do pracy w wymagających warunkach środowiskowych. Produkt o kodzie 7000-41581-6360000 charakteryzuje się wysoką jakością wykonania oraz niezawodnością, dlatego jest powszechnie stosowany w aplikacjach przemysłowych, gdzie liczy się bezpieczeństwo i długowieczność połączenia.
Najważniejsze cechy – Złącze M12 MSUD typ A 18 mm
- Wysoki stopień ochrony IP67 – odporność na kurz i wodę, zapewniająca niezawodność zarówno wewnątrz hal produkcyjnych, jak i w trudniejszych środowiskach przemysłowych.
- Obudowa z trwałego tworzywa sztucznego – gwarantuje bardzo dobrą odporność chemiczną oraz na działanie olejów przemysłowych.
- Wbudowana dioda LED – umożliwia szybkie diagnozowanie stanu pracy, co ułatwia serwisowanie urządzenia.
- Obwód zabezpieczający – chroni elementy systemu przed przepięciami.
- Złącze z przewodem o długości 150 mm – konstrukcja typu plug&play usprawnia instalację i serwisowanie w maszynach oraz szafach sterowniczych.
Możliwości zastosowania złącza M12 MSUD
Złącze M12 MSUD znajduje zastosowanie w:
- montażu czujników i elektrozaworów w maszynach przemysłowych,
- systemach automatyki procesowej,
- instalacjach maszyn do pakowania, obróbki i transportu,
- w branżach wymagających odporności na czynniki chemiczne oraz niezawodnego działania w trudnych warunkach.
Dzięki kompaktowemu rozmiarowi 18 mm (typ A) oraz prostemu systemowi przyłączeniowemu (przewód przyłączeniowy zakończony z jednej strony złączem M12, z drugiej szybkim połączeniem typu MSUD), złącze umożliwia oszczędność miejsca oraz szybki montaż, co przekłada się na zwiększenie efektywności prac serwisowych.
Budowa i bezpieczeństwo użytkowania
Wysoka jakość zastosowanych materiałów sprawia, że obudowa złącza jest odporna na uszkodzenia mechaniczne oraz wpływ wielu agresywnych substancji chemicznych obecnych w przemyśle. W przypadku zastosowania w środowiskach o wysokiej agresywności chemicznej zaleca się wcześniejszą weryfikację kompatybilności materiałowej.
Precyzyjne wykonanie oraz zgodność z normami (w tym m.in. posiadanie certyfikatu cURus) gwarantują pewność i bezpieczeństwo użytkowania. Złącze umożliwia przesyłanie sygnałów oraz zasilania 24 V AC lub DC i maksymalnego prądu do 4 A na jeden styk.

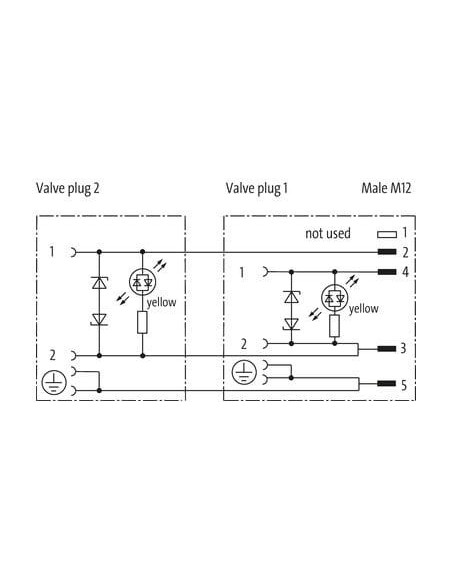

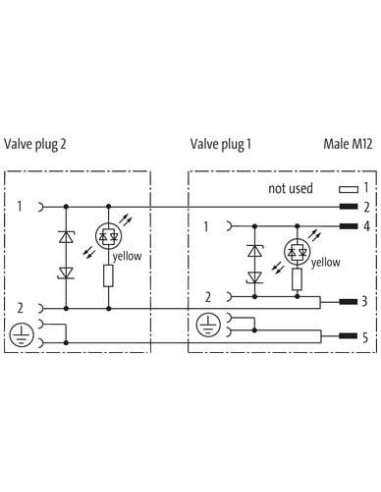

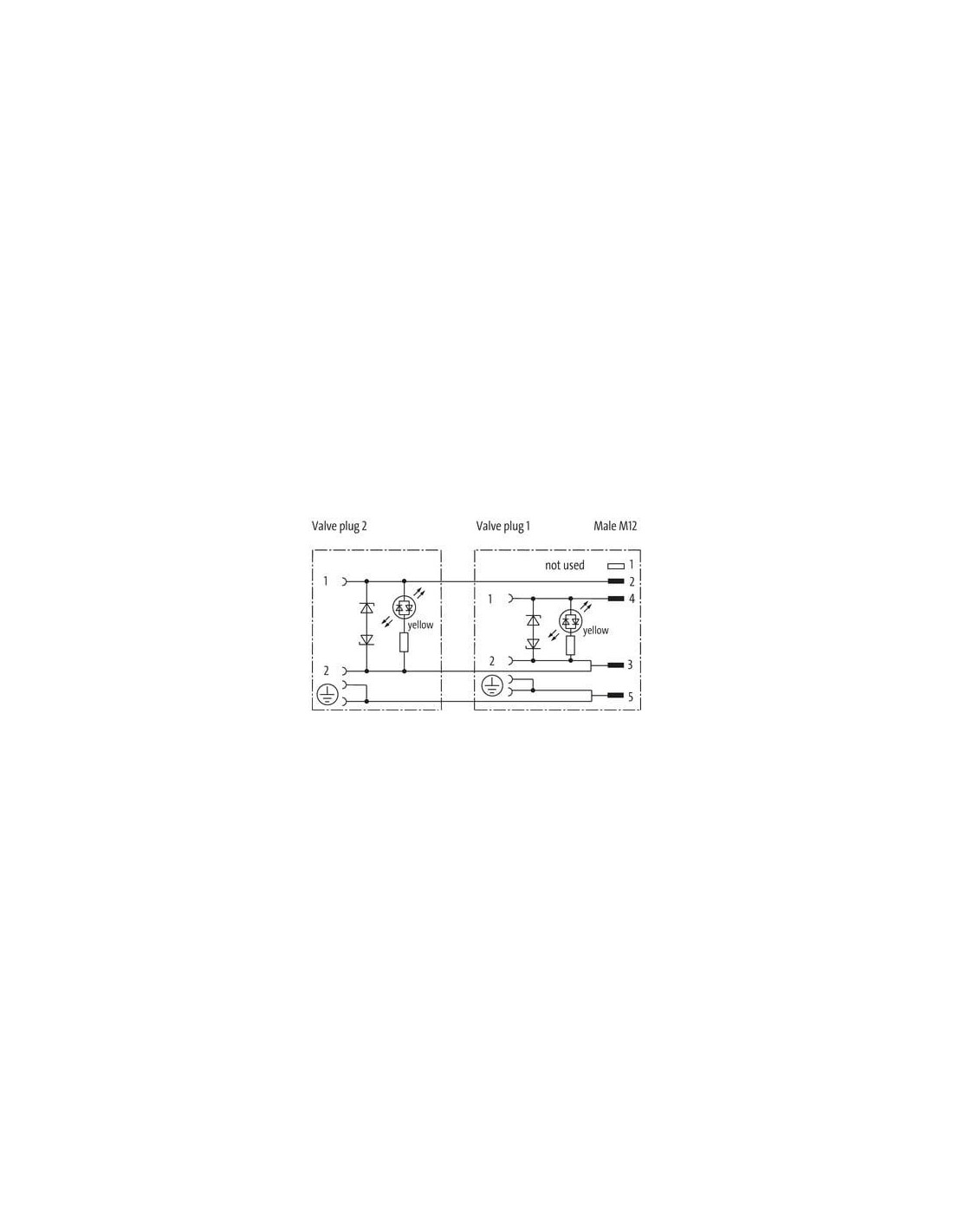

Typowe realizacje i schematy połączeń
Złącze męskie M12 jest używane np. do podłączenia dwóch elektrozaworów, zapewniając niezależną analizę sygnałów dzięki wbudowanej elektronice z diodami sygnalizacyjnymi. Konstrukcja plug-in pozwala skrócić czas przestojów i przyspiesza wdrożenia w zakładach produkcyjnych.
Korzyści z zastosowania złącza M12 MSUD – podsumowanie
- Długa żywotność i bezawaryjna praca nawet w trudnych warunkach przemysłowych.
- Szybka lokalizacja usterek dzięki wskaźnikowi LED.
- Bezpieczna praca – ochrona przed przepięciami oraz zgodność z normami.
- Łatwość montażu – niewielkie rozmiary oraz wygodny sposób przyłączania.
- Uniwersalność w zakresie napięć zasilania oraz kompatybilność kabli (wysoka elastyczność przewodu, odporność na zginanie i ścieranie).
Produkt rekomendowany zarówno do nowych instalacji, jak i do serwisowania, gwarantując trwałe i niezawodne połączenia elektryczne w każdej branży przemysłowej.
