Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Przewód łączący L = 150 mm
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 237 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

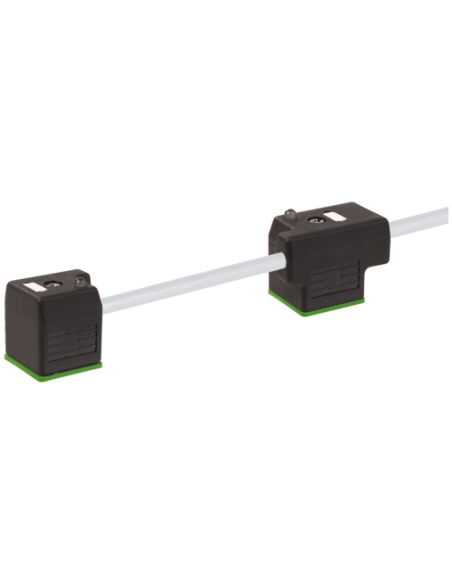

Zawór podwójny MSUD format A 18 mm na kabel – 7000-58021-2370300 – Automatyka przemysłowa o najwyższej niezawodności
Zawór podwójny MSUD format A 18 mm na kabel (kod produktu: 7000-58021-2370300) to wysoce funkcjonalny element dedykowany do sterowania pneumatycznego oraz hydraulicznego w układach automatyki przemysłowej. Urządzenie to wyróżnia się prostą instalacją, solidną konstrukcją oraz wysokim poziomem bezpieczeństwa użytkowania.
Kluczowe cechy techniczne zaworu podwójnego MSUD 18 mm
- Format złącza: A (18 mm) – popularny standard, kompatybilny z wieloma elektrozaworami przemysłowymi.
- Zasilanie 24 V AC/DC – szeroki zakres napięcia roboczego (AC ±20%, DC ±25%) pozwala na elastyczne dopasowanie do zasilania w różnych aplikacjach.
- Wbudowana dioda LED oraz obwód zabezpieczający – umożliwiają szybką diagnozę stanu pracy i chronią przed przepięciami.
- Przewód o długości 3 m (z możliwością dostosowania długości na zamówienie), zakończony estetyczną, wytrzymałą obudową z tworzywa sztucznego odpornego chemicznie i na oleje.
- Stopień ochrony IP67 – zapewnia pełną pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie, co czyni go idealnym rozwiązaniem do trudnych warunków przemysłowych.
Zalety i zastosowania zaworu podwójnego MSUD na kabel
Zawór podwójny MSUD format A 18 mm dedykowany jest do wymagających środowisk przemysłowych, gdzie liczy się niezawodność, bezpieczeństwo oraz szybka i wygodna instalacja. Produkt sprawdzi się w:
- Układach sterowania siłowników pneumatycznych i hydraulicznych
- Instalacjach maszyn produkcyjnych i automatyzacji procesów
- Systemach pakujących, sortujących i montażowych
- Sektorach spożywczym, motoryzacyjnym, chemicznym oraz farmaceutycznym, gdzie wymagana jest odporność na czynniki agresywne oraz czyszczenie pod ciśnieniem
Dzięki zwartej budowie i wytrzymałej obudowie z tworzywa sztucznego, zawór doskonale sprawdzi się w miejscach narażonych na działanie olejów, smarów oraz środków chemicznych.
Bezpieczeństwo użytkowania i trwałość – zawór podwójny MSUD format A 18 mm
- Wysoka odporność mechaniczna na wstrząsy i wibracje
- Temperatura pracy od -25°C do +85°C – możliwość stosowania zarówno w chłodniach, jak i w ciepłych halach produkcyjnych
- Solidny przewód PUR – odporny na zginanie, ścieranie oraz tysiące cykli pracy
- Certyfikat cURus – potwierdza zgodność z obowiązującymi normami dla rynku międzynarodowego
Budowa i typowe możliwości instalacyjne
Proste połączenie zaworu poprzez konektory w formacie A (18 mm) umożliwia szybki montaż i demontaż bez konieczności ingerencji w układ przewodów, co znacząco skraca czas serwisowania i zapewnia dużą elastyczność modernizacji linii produkcyjnych.
Wykorzystanie diod LED na złączach daje natychmiastową informację o stanie pracy poszczególnych sekcji zaworu, co ułatwia diagnostykę i ogranicza ryzyko błędów systemowych.
Podsumowanie – zawór podwójny MSUD 18 mm do automatyki przemysłowej
Zawór podwójny MSUD format A 18 mm na kabel to moduł, który wyróżnia się bezobsługowością, wysoką szczelnością oraz łatwością montażu. Przemyślana konstrukcja i staranny dobór materiałów sprawiają, że stanowi on uniwersalne rozwiązanie do rozbudowy i modernizacji wszelkich instalacji automatyki przemysłowej, szczególnie tam, gdzie liczą się: bezpieczeństwo, trwałość i prostota integracji.
