Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Przewód łączący L = 200 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

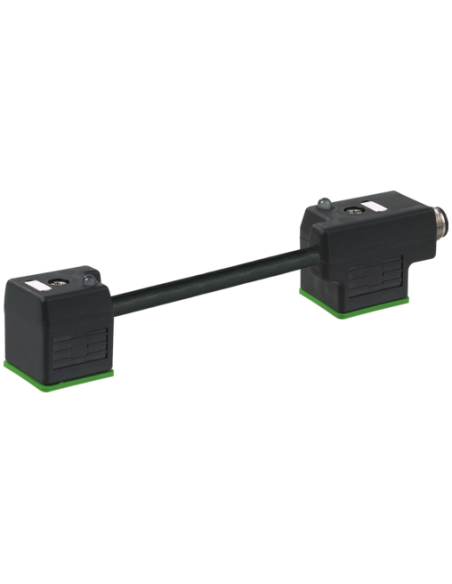

Mostek do pobierania typu A 18mm - M12 prosty 7000-41601-6360000 – Opis i zastosowanie
Mostek do pobierania typu A 18mm z prostym złączem M12 i przewodem o długości 200 mm to wysokiej jakości komponent przeznaczony do nowoczesnych systemów automatyki i pneumatyki. Sprawdza się wszędzie tam, gdzie wymagane jest niezawodne połączenie oraz bezpieczne podłączenie cewek, elektrozaworów czy innych elementów sterujących.
Charakterystyka mostka typu A 18mm z prostym wyjściem M12
Produkt wyróżnia się konstrukcją odporną na działanie chemikaliów i olejów, dzięki czemu może być wykorzystywany w trudnych warunkach przemysłowych. Złącze M12 oraz obudowa z tworzywa sztucznego zapewniają bezpieczeństwo oraz długotrwałą niezawodność w środowiskach o podwyższonym ryzyku kontaktu z substancjami agresywnymi.
- Obudowa z wysokiej jakości tworzywa sztucznego – gwarantuje odporność na działanie chemikaliów i olejów.
- Stopień ochrony IP67 – zabezpiecza przed wnikaniem pyłów i wody przy prawidłowym montażu.
- Przewód PUR – o podwyższonej trwałości, elastyczności i odporności mechanicznej.
- Sygnalizacja świetlna LED – ułatwia diagnostykę i natychmiastową kontrolę stanu połączeń.
- Możliwość pracy z napięciem AC i DC – uniwersalne rozwiązanie do różnych aplikacji.
- Prosty montaż – złącza wtykowe ułatwiają instalację i serwisowanie systemów automatyki.
Typowe zastosowania mostka typu A 18mm – M12
Mostek do pobierania znajduje szerokie zastosowanie w przemyśle automatyki, hydrauliki i pneumatyki. Jest wykorzystywany do przyłączania cewek elektrozaworów, rozdzielaczy pneumatycznych oraz wszelkiego rodzaju czujników i siłowników, gdzie konieczne jest szybkie i pewne połączenie przewodów z elementami wykonawczymi.
- Systemy sterowania maszyn
- Automatyczne linie produkcyjne
- Przemysł motoryzacyjny i spożywczy
- Instalacje hydrauliczne i pneumatyczne
- Maszyny pakujące i sortujące
- Układy bezpieczeństwa i pomiarowe
Zalety mostka do pobierania typu A 18mm – prostego M12
Solidność wykonania, łatwość montażu oraz szeroka kompatybilność z rozwiązaniami przemysłowymi czynią ten komponent doskonałym wyborem do aplikacji wymagających stabilnych i wytrzymałych połączeń sygnałowych oraz zasilających.
Wbudowane diody zabezpieczające oraz diody LED sygnalizujące stan pracy to istotne udogodnienie dla integratorów i techników utrzymania ruchu. Dodatkowo, przewód wykonany z materiałów wolnych od halogenów, ołowiu, kadmu oraz silikonów pozwala na bezpieczne stosowanie w zakładach przestrzegających restrykcyjnych norm środowiskowych.
Parametry techniczne – Wytrzymałość i bezpieczeństwo
Urządzenie jest zoptymalizowane pod kątem maksymalnego prądu 4A na styk, a jego konstrukcja umożliwia pracę w szerokim zakresie temperatur od -25°C do +85°C. Przewody o przekroju 0,75 mm² i solidna izolacja zapewniają niezawodność nawet w ekstremalnych warunkach eksploatacji.

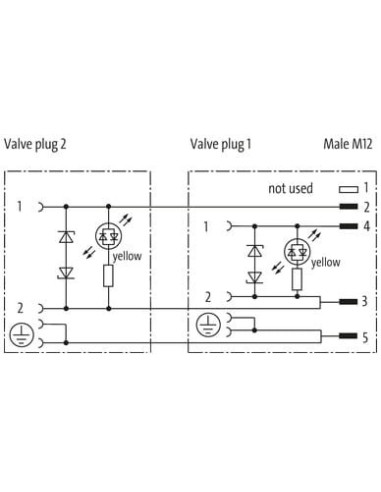

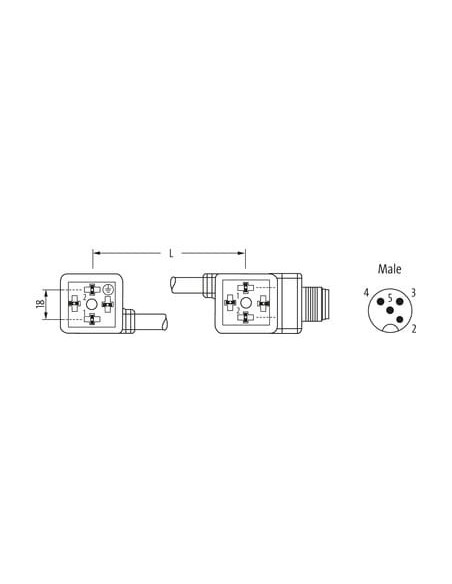

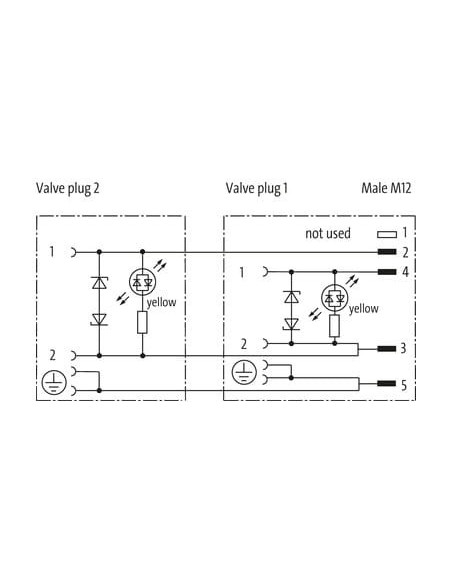

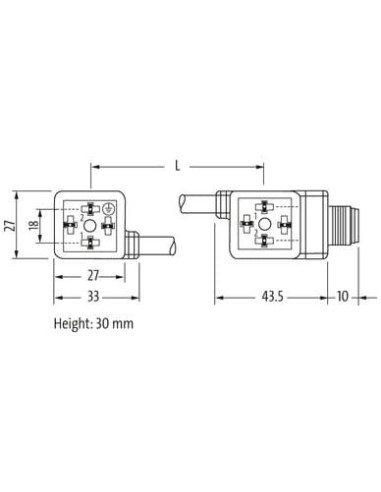

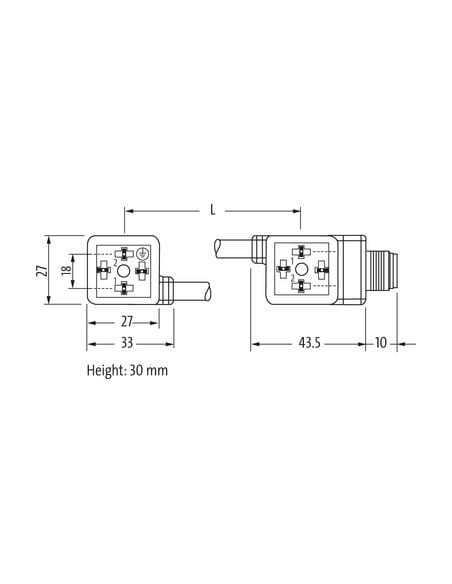

Schematy, wymiary i dokumentacja mostka do pobierania
Schematy przyłączeń, wymiary obudowy oraz dokumentacja instalacyjna stanowią nieocenioną pomoc przy projektowaniu i wdrażaniu rozwiązań automatyki. Rozstaw złączy oraz szczegóły konstrukcyjne pozwalają na precyzyjne dopasowanie mostka do konkretnych aplikacji przemysłowych.
Wybór mostka do pobierania typu A 18mm z prostym M12 to gwarancja pewnego i trwałego połączenia w instalacjach wymagających niezawodności oraz wysokiej odporności na czynniki zewnętrzne.

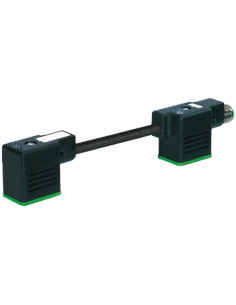

Polecamy także inne produkty z kategorii: Podwójne złącza zaworowe »
