Typ C (8 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda tłumiąca
Przewód łączący L = 200 mm
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M2.5 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD DVS |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | MSUD DVS |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 4 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda tłumiąca |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

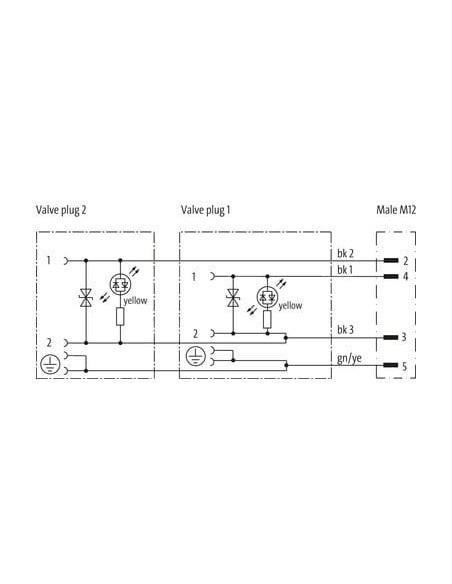

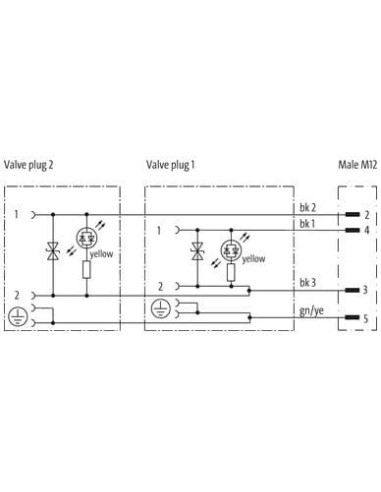

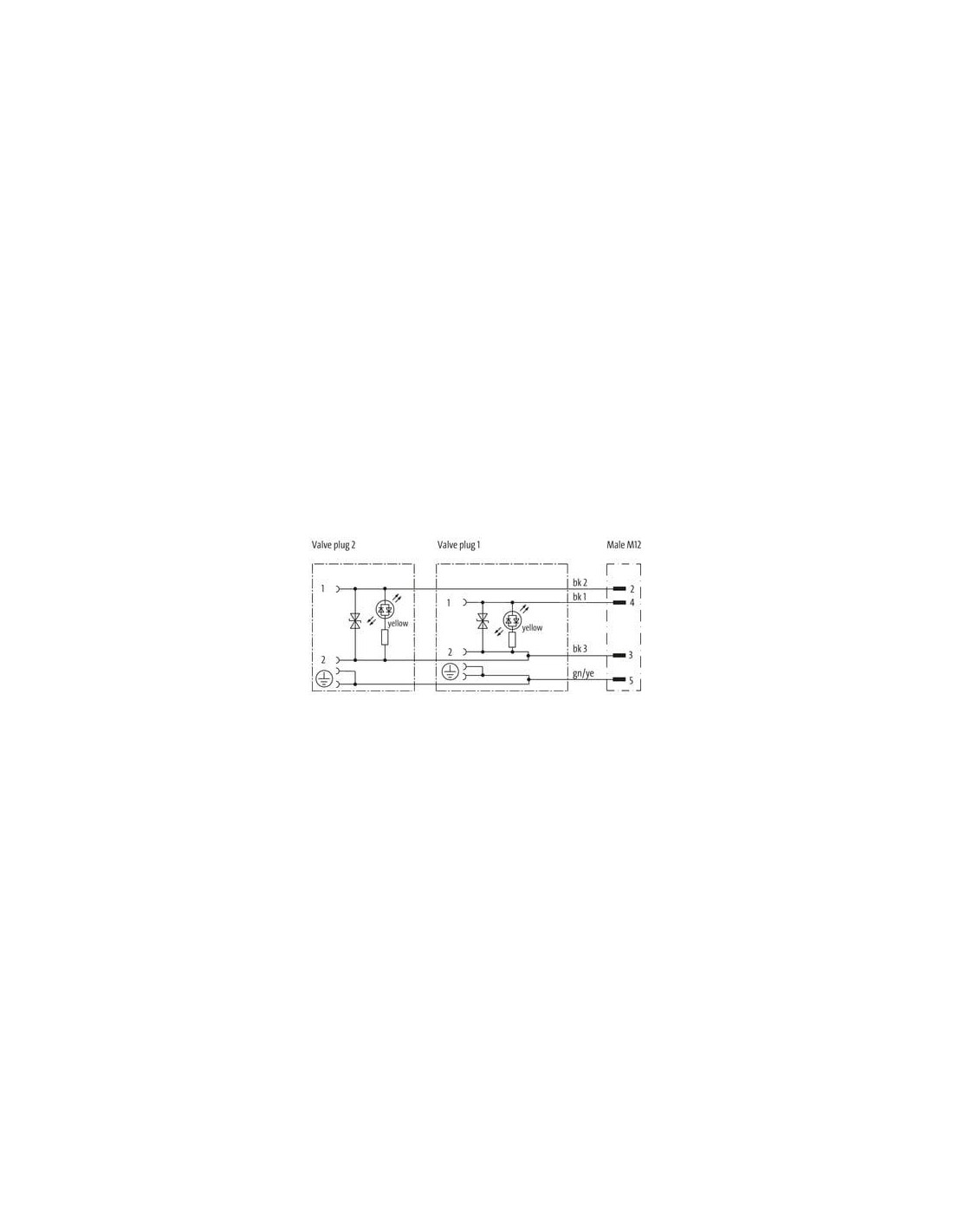

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 627 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | czarny |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

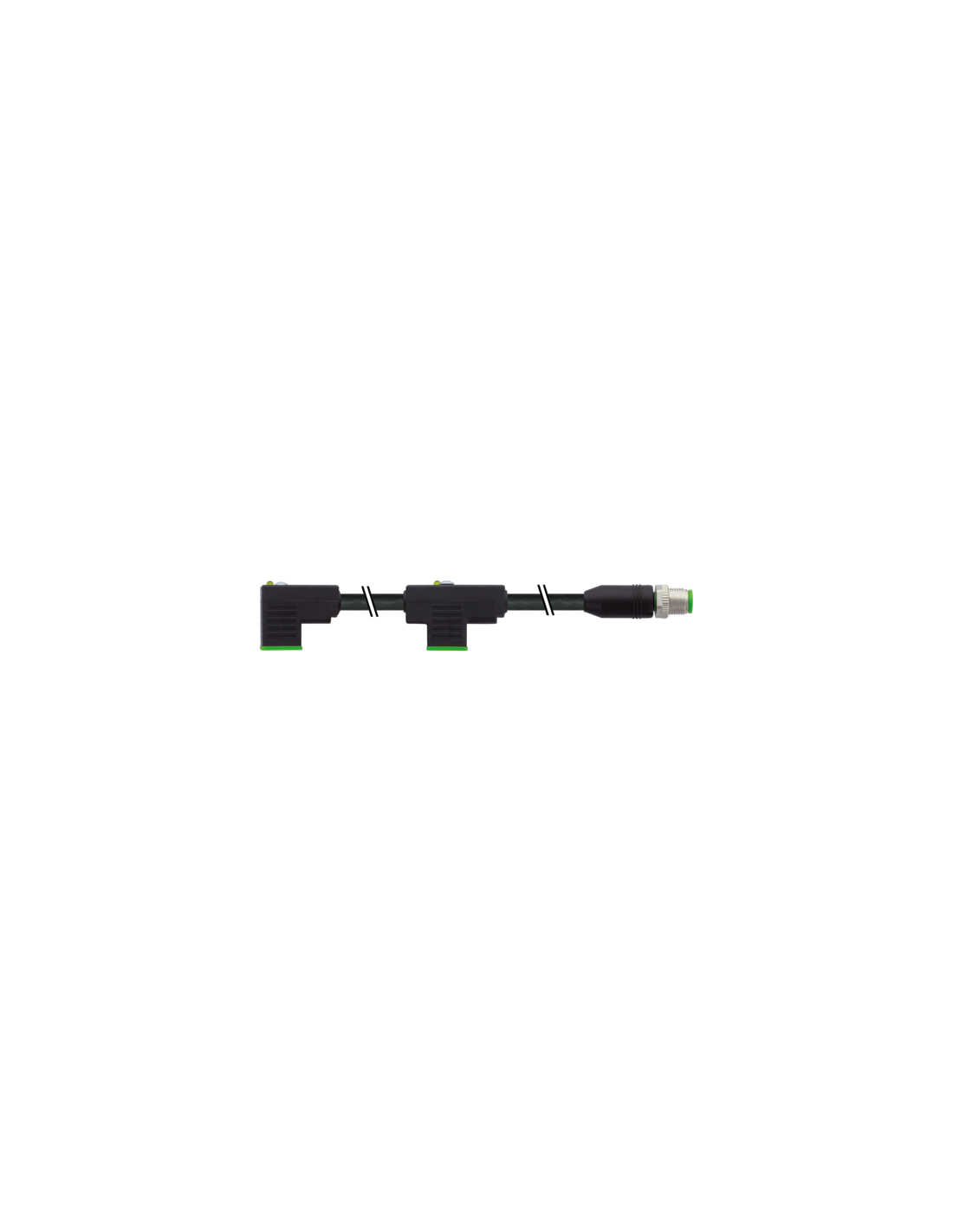

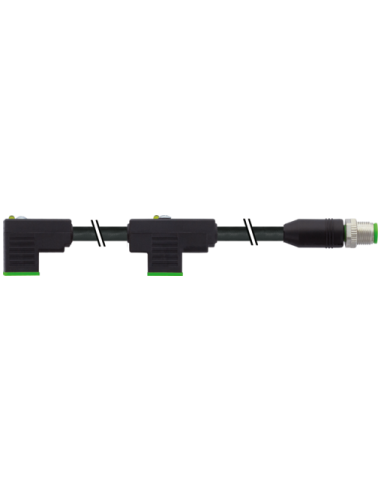

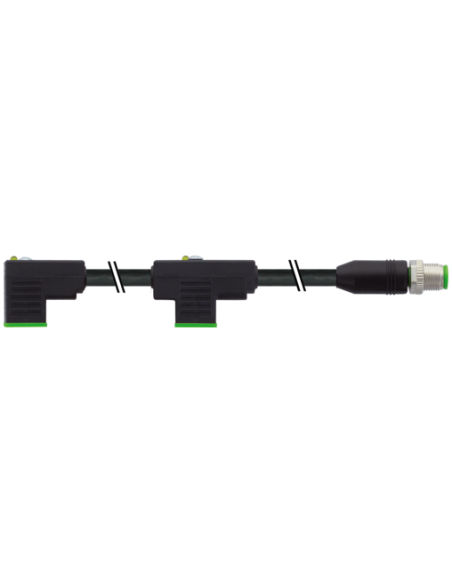

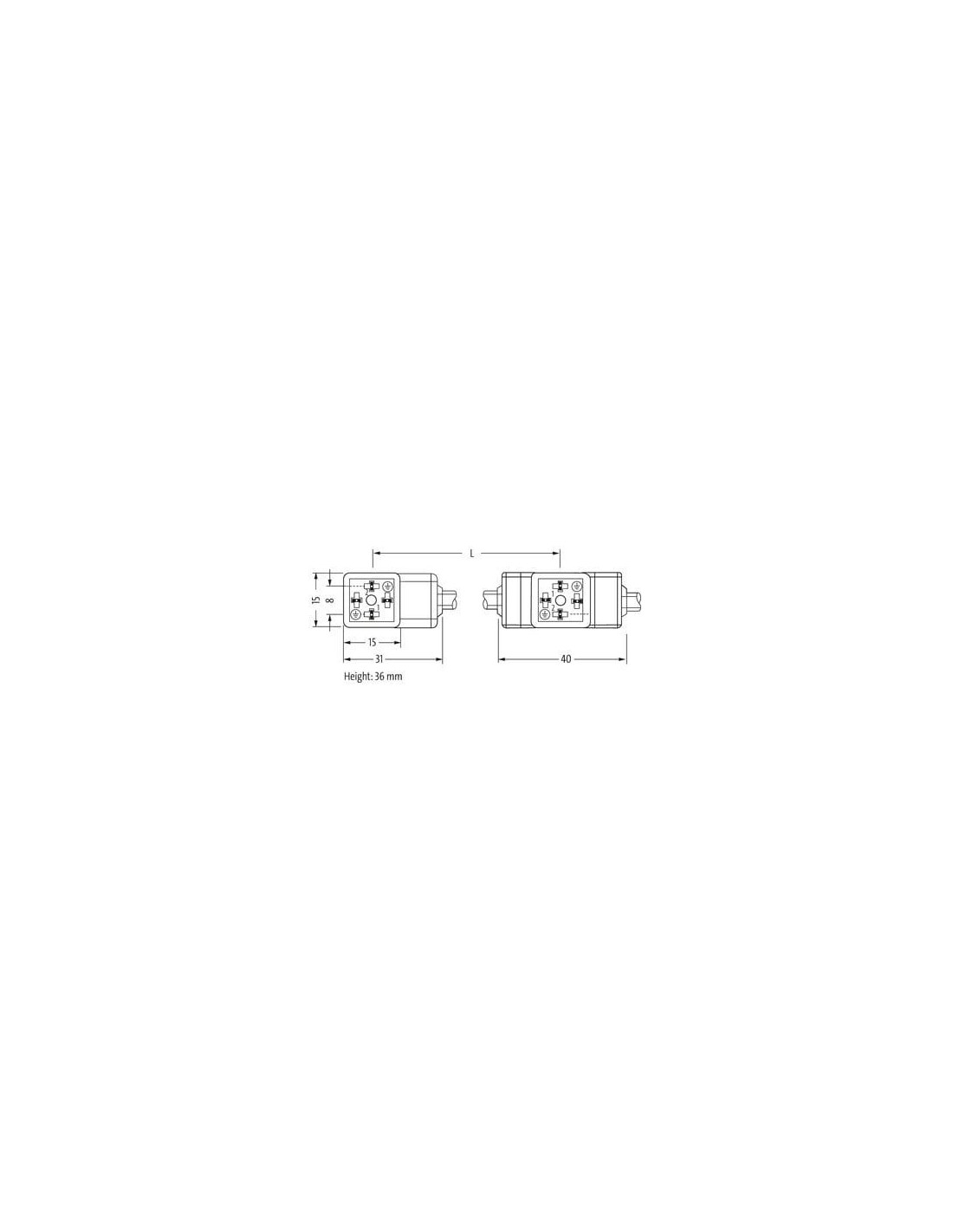

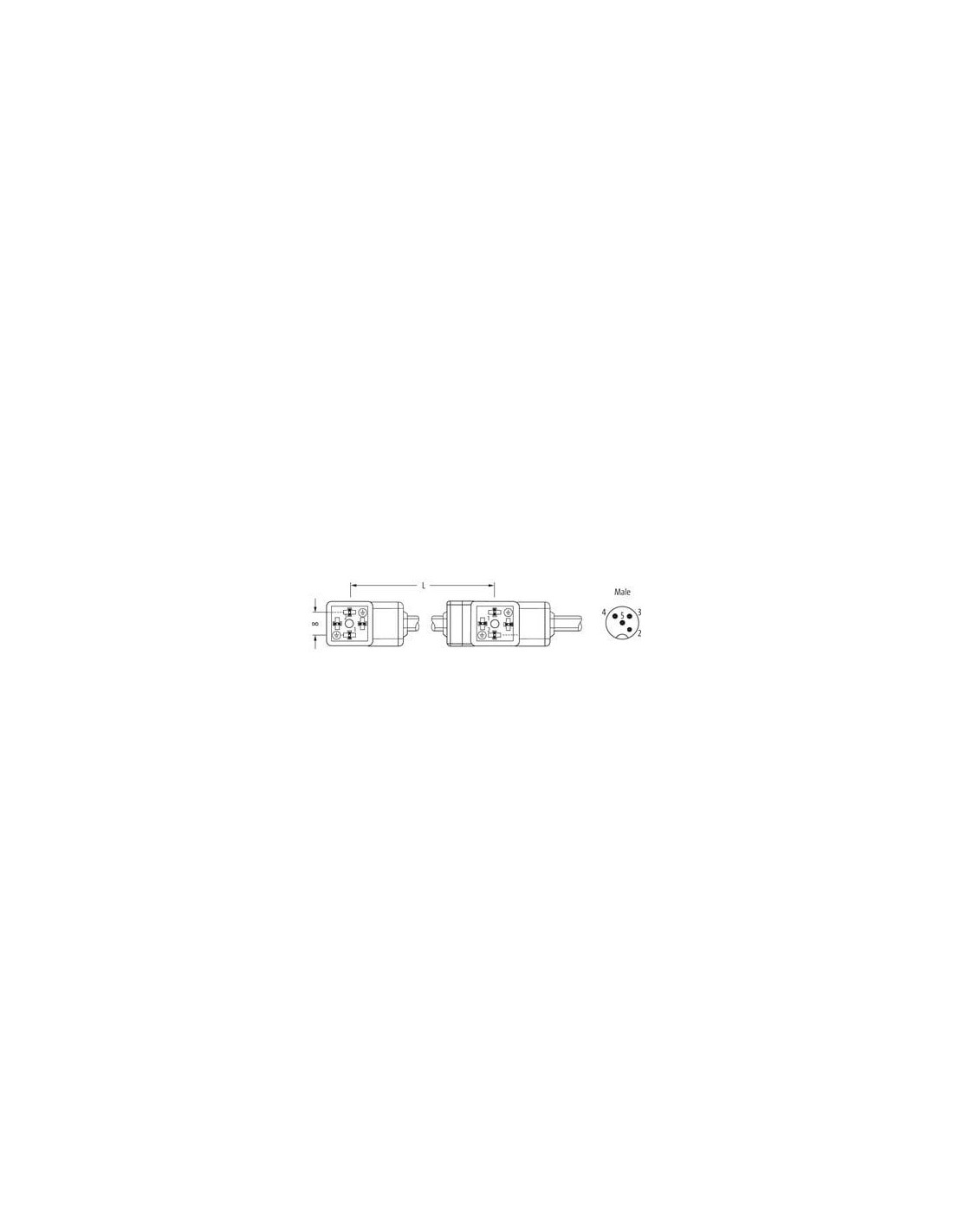

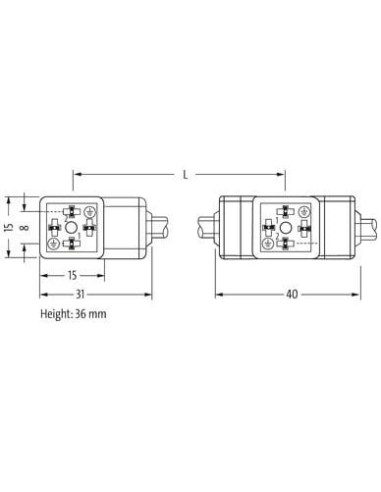

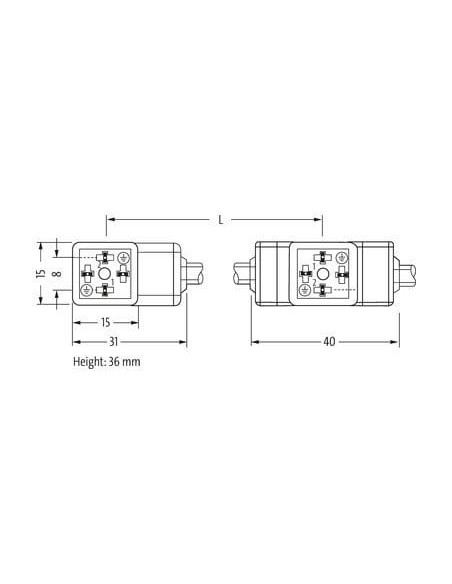

Wtyczka odprowadzająca M12 męska 0° MSUD format C 8 mm - kod 7000-42932-6270150
Wtyczka odprowadzająca M12 męska 0° w standardzie MSUD format C 8 mm to profesjonalny element instalacyjny, zaprojektowany do niezawodnego i bezpiecznego podłączania siłowników, elektrozaworów oraz innych urządzeń automatyki przemysłowej. Produkt o numerze katalogowym 7000-42932-6270150 gwarantuje wysoką niezawodność oraz uniwersalność zastosowań w wymagających warunkach przemysłowych.
Budowa i materiały – odporność na czynniki chemiczne i mechaniczne
Produkt wykonany jest z wysokiej jakości tworzywa sztucznego, które zapewnia odporność chemiczną oraz olejoodporność. Obudowa z PBT oraz uszczelki z PUR gwarantują szczelność i trwałość nawet w agresywnych środowiskach przemysłowych. Wszystkie materiały są zgodne z dyrektywami RoHS – są wolne od ołowiu, kadmu, FCKW i silikonu.
- Stopień ochrony IP67 – doskonała ochrona przed pyłem i wodą
- Wysoka odporność na promieniowanie UV, płomienie i oleje
- Skrętka miedziana, przewody oznaczone kolorystycznie – precyzyjne i bezpieczne podłączenie
Parametry elektryczne i mechaniczne
Wtyczka przeznaczona jest do pracy przy napięciu 24 V AC/DC, z tolerancją napięć pozwalającą na bezpieczne użytkowanie w szerokim zakresie. Dzięki zastosowaniu diod tłumiących oraz wbudowanej diody LED wskaźnika stanu (żółta), możliwa jest szybka diagnostyka i kontrola stanu połączenia. Maksymalny prąd roboczy na styk wynosi 4 A. Wtyk wykonany jest w standardzie M12 z pozłacanymi oraz posrebrzanymi stykami.
Uniwersalność instalacji i prosty montaż
Produkt znajduje zastosowanie w szerokim zakresie instalacji automatyki – w szczególności w układach sterowania pneumatycznego, hydraulicznego, instalacjach maszyn produkcyjnych oraz systemach transportowych. Krótka długość przewodu (1,5 m), wytrzymały płaszcz PUR oraz niskie opory elektryczne umożliwiają montaż w systemach wymagających stabilnych parametrów sygnałowych oraz odporności na warunki zewnętrzne.
- Szybki montaż dzięki zastosowaniu złączy M12 oraz standardowych wtyków MSUD
- Możliwość zabezpieczenia mechanicznego przewodu (opaski zaciskowe)
- Przyłącze przewodu typu plug&play
- Niewielkie wymiary – łatwość integracji z urządzeniem
Typowe zastosowania – automatyka i przemysł
Wtyczka odprowadzająca M12 męska 0° / MSUD format C 8 mm znajduje zastosowanie w:
- Zasilaniu i sterowaniu elektrozaworami oraz siłownikami
- Automatyzacji linii produkcyjnych i montażowych
- Sterowaniu maszynami w przemyśle spożywczym, chemicznym i motoryzacyjnym
- Przemysłowych układach bezpieczeństwa oraz pomiarowych
Najważniejsze cechy produktu
- Standard przemysłowy MSUD format C 8 mm, połączenie M12
- Odporność na wodę, pył i substancje chemiczne (IP67)
- Wysokiej jakości materiały – PBT, PUR, miedź, cynk
- Sygnalizacja stanu za pomocą diody LED
- Prosty montaż "plug&play"
- Możliwość zamówienia innych długości kabla
Wtyczka odprowadzająca M12 męska 0° MSUD format C 8 mm to niezawodne rozwiązanie dla automatyki przemysłowej, które spełnia rygorystyczne wymagania środowiskowe i techniczne – gwarantuje trwałość, bezpieczeństwo oraz bezproblemową eksploatację.
