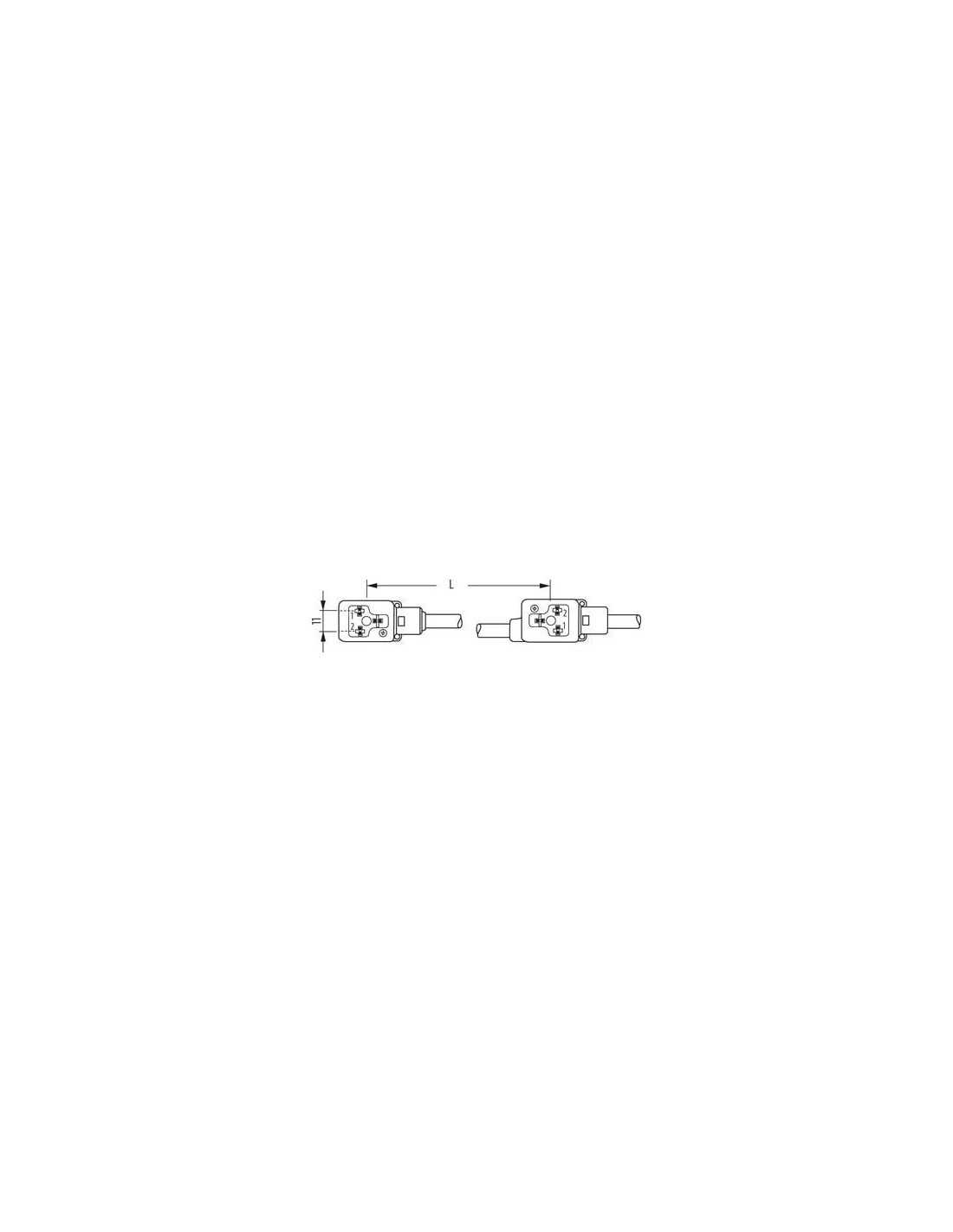

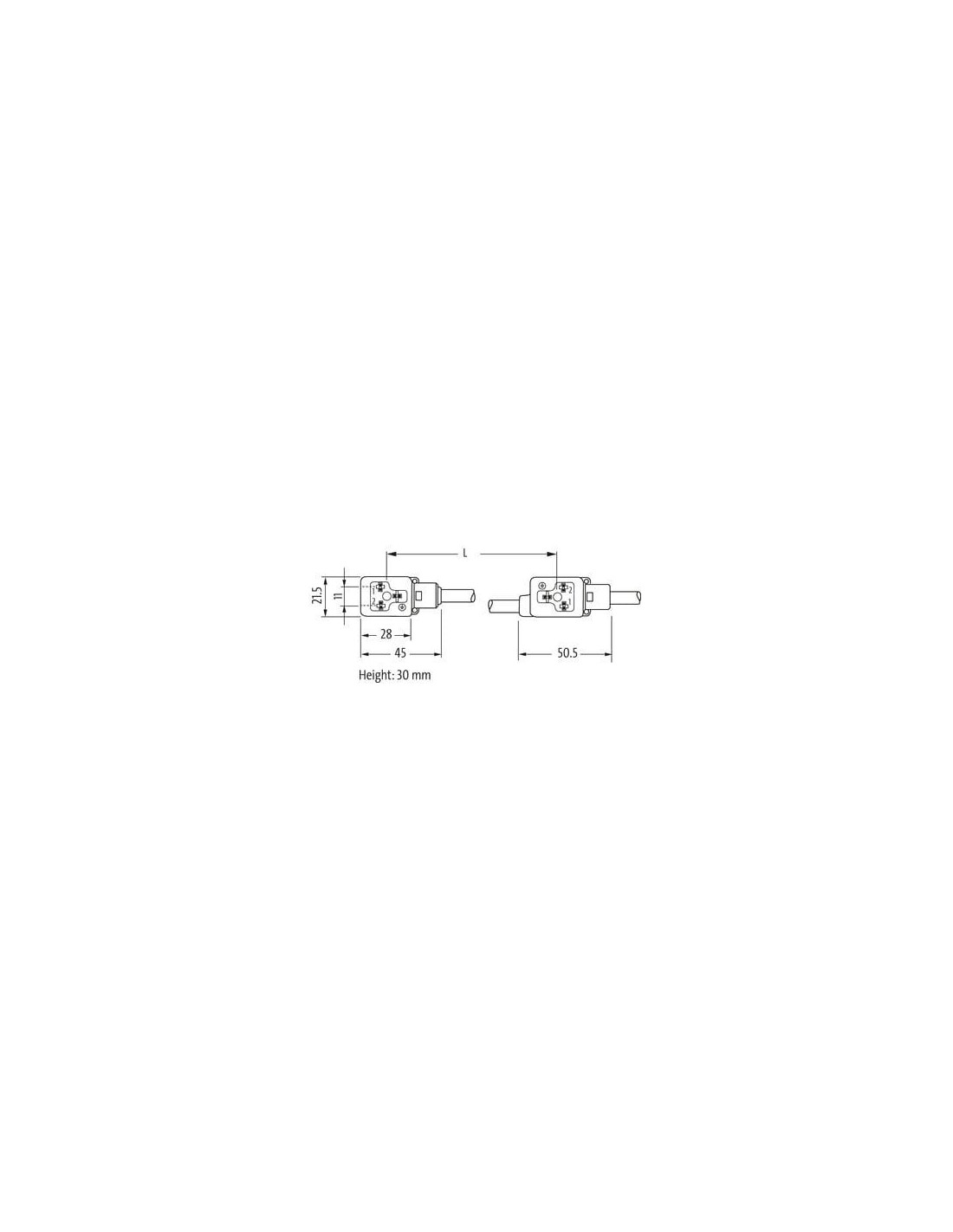

Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Przewód łączący L = 200 mm
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Materiał | PBT |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Materiał | PBT |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 227 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | żółty |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Electrical function wire | Sygnał |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical function wire | Sygnał |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

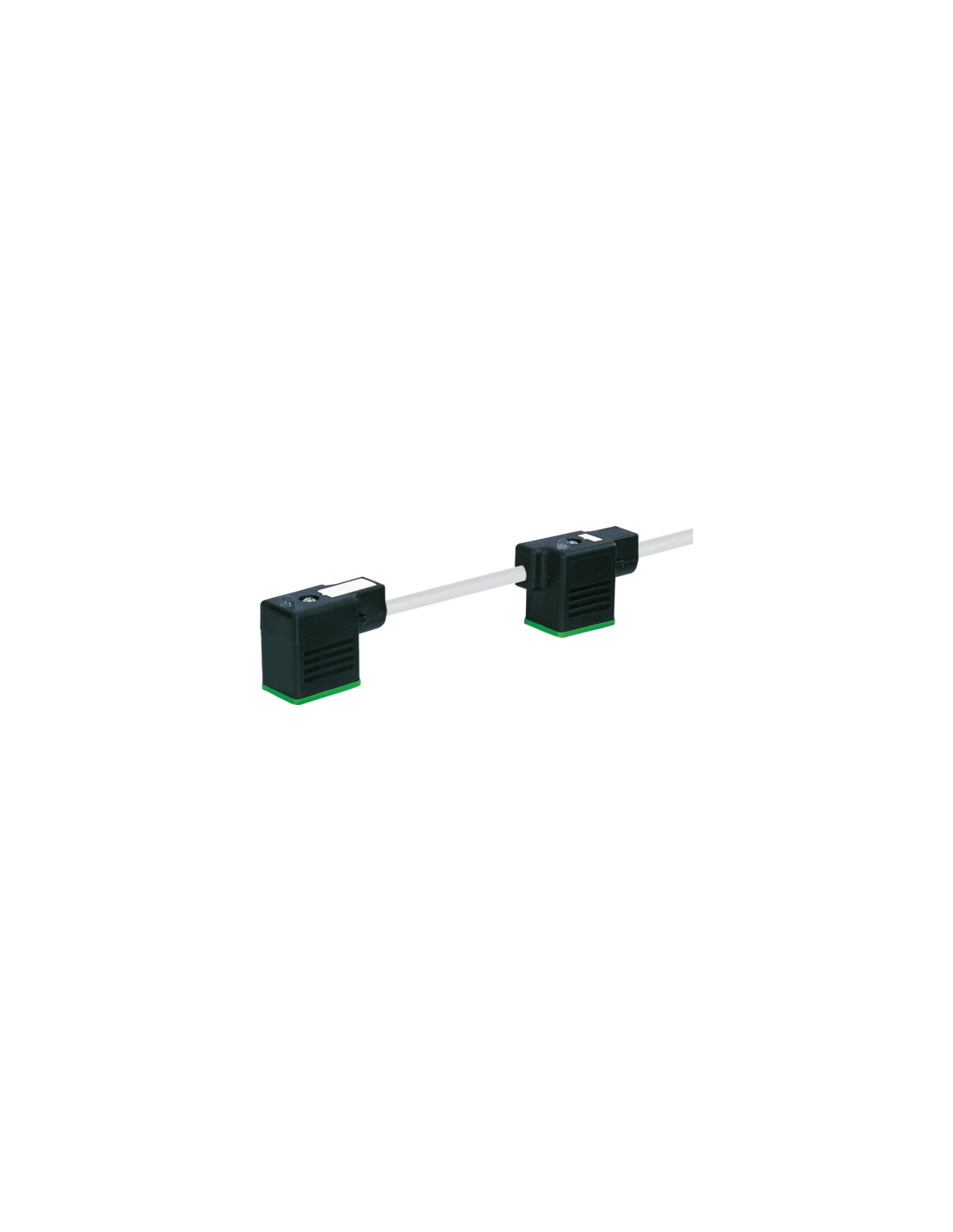

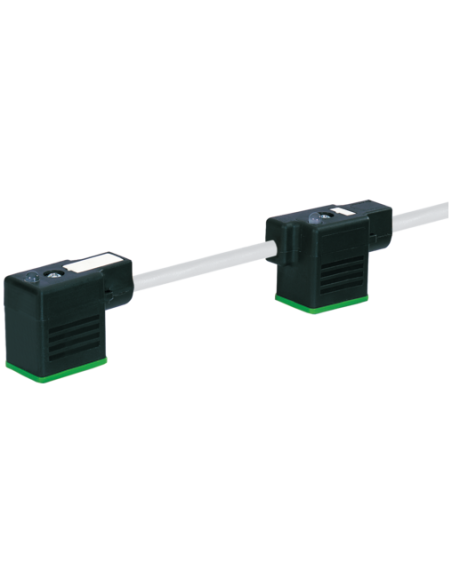

Zawór podwójny MSUD BI 11 mm na kabel 7000-58141-2270300 – profesjonalny rozdzielacz pneumatyczny
Zawór podwójny MSUD BI 11 mm na kabel to specjalistyczny element wykorzystywany w nowoczesnych systemach automatyki przemysłowej. Produkt oparty jest na wysokiej jakości podzespołach, które gwarantują długą żywotność i niezawodne działanie nawet w wymagających warunkach środowiskowych. Model o kodzie 7000-58141-2270300 charakteryzuje się szerokimi możliwościami zastosowania w instalacjach, w których kluczowy jest precyzyjny przesył sygnału oraz podłączenie kilku urządzeń do jednego przewodu sterującego.
Zastosowanie zaworu podwójnego MSUD BI 11 mm w automatyce
Zawór podwójny MSUD BI 11 mm przeznaczony jest do podłączania cewek elektrozaworów w systemach pneumatycznych, hydraulicznych oraz w innych instalacjach wymagających precyzyjnego sterowania. Doskonale sprawdzi się w:
- Zautomatyzowanych liniach produkcyjnych
- Systemach sterowania maszyn przemysłowych
- Budowie i modernizacji stanowisk montażowych
- Stacjach rozdzielczych w układach pneumatyki siłowej
Najważniejsze zalety zaworu podwójnego MSUD BI 11 mm
- Kompaktowa budowa – szerokość tylko 11 mm umożliwia montaż nawet w bardzo ograniczonych przestrzeniach
- Łatwa instalacja – przewód o długości 3 metrów, standardowe złącza oraz zoptymalizowany układ montażowy ('włożone, przykręcone')
- Odporność na trudne warunki – wykonanie z trwałego tworzywa PBT o wysokiej odporności chemicznej oraz na oleje
- Pełna ochrona IP67 – odporność na pył i wodę zgodnie z normą EN IEC 60529
- Zwiększone bezpieczeństwo pracy – dioda LED sygnalizująca stan oraz układ zabezpieczający
- Dostosowanie do potrzeb – dostępność różnych długości przewodu na zamówienie
Funkcje i cechy techniczne zaworu MSUD BI 11 mm
Podwójny zawór przystosowany jest do pracy zarówno przy napięciach 24 V AC, jak i 24 V DC. Wyposażony jest w diodę LED oraz dodatkowy obwód zabezpieczający (dioda Z), co zwiększa niezawodność:
- Maksymalny prąd roboczy na styk: 4 A
- Kąt dokręcania: 0,4 Nm (gwint M3)
- Opóźnienie opadania: do 20 ms
- Zakres temperatury pracy: od -25°C do 85°C
Obudowa wykonana jest z czarnego tworzywa o wysokiej odporności i szczelności, wykończona galwanizowanym elementem blokującym. Uszczelnienia są z PUR, a dodatkowe elementy ze stali.
Wytrzymały i elastyczny przewód zasilający
Kabel o przekroju 0,75 mm², składający się z czterech żył (czarny 1, czarny 2, czarny 3, zielono-żółty), wykonany jest z miedzi i posiada podwójną izolację (PVC i PUR). Całość charakteryzuje się wysoką odpornością mechaniczną, elastycznością, odpornością chemiczną (zgodność z DIN EN 60811-404) i brakiem szkodliwych dodatków, takich jak ołów, kadm czy FCKW.
- Średnica zewnętrzna kabla: 7 mm
- Twardość płaszcza: 85 ± 5 Shore A
- Temperatura pracy przewodu (stała): od -30°C do 80°C
- Minimalny promień gięcia: 10 x średnica zewnętrzna
- Długość kabla: 3 m (inne długości dostępne na zamówienie)

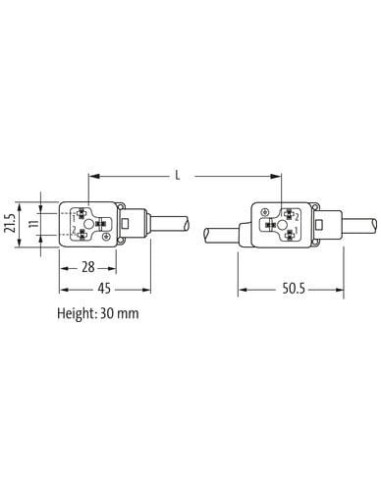

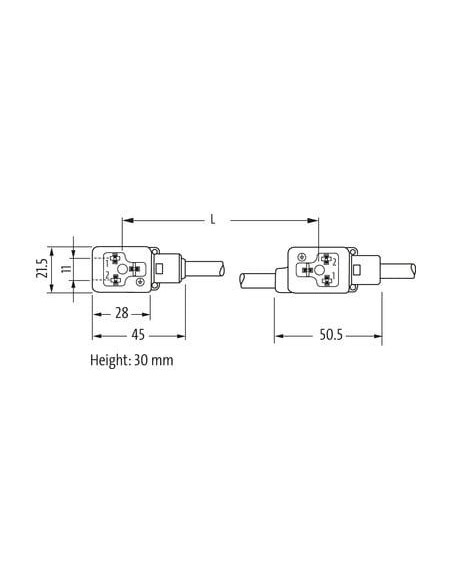

Budowa i schemat podłączenia zaworu podwójnego MSUD BI 11 mm

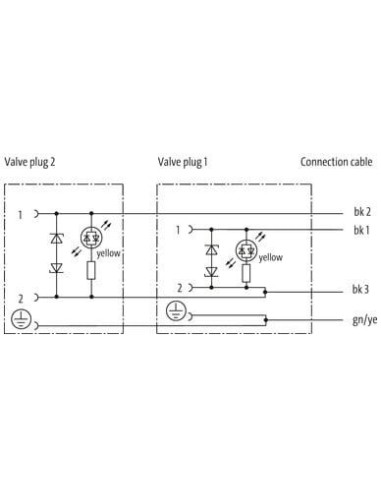

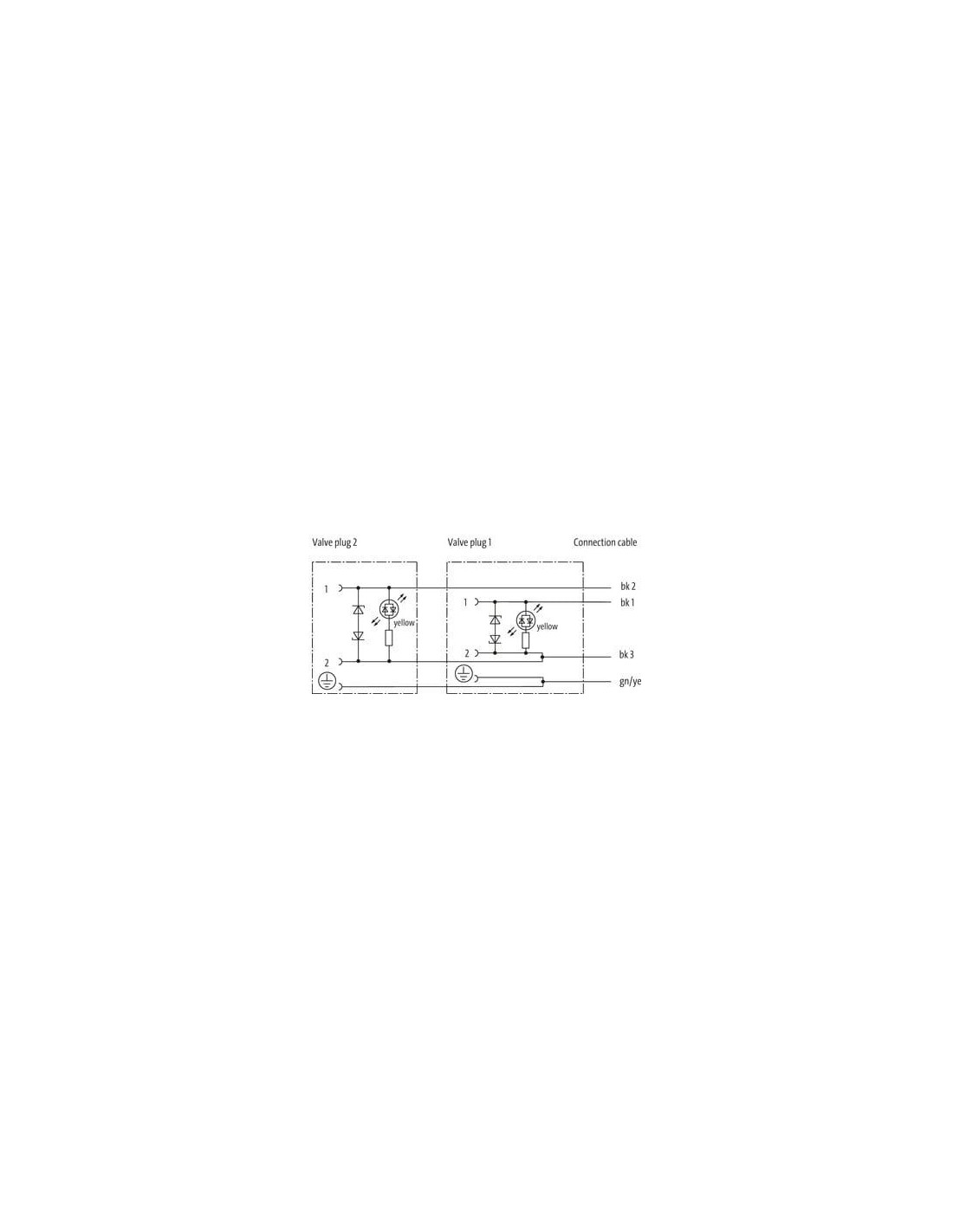

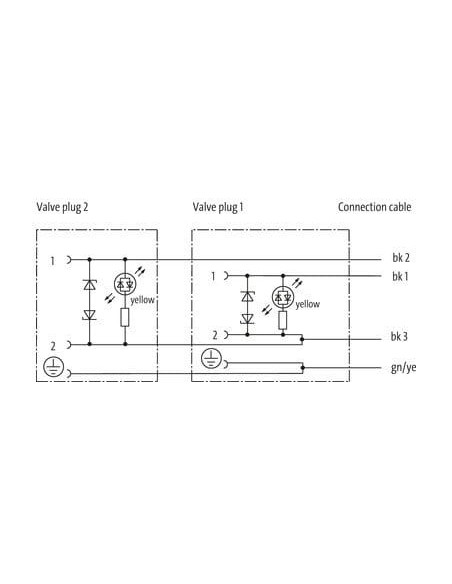

Produkt wyposażony jest w dwa złącza typu MSUD oraz specjalny przewód połączeniowy o wysokim stopniu elastyczności i odporności na zginanie. Schemat połączeń elektrycznych znajduje się na załączonych rysunkach technicznych.
Zawór podwójny MSUD BI 11 mm na kabel to sprawdzone rozwiązanie dla aplikacji automatyki przemysłowej, pneumatyki oraz systemów, w których liczy się trwałość, wygoda montażu i bezpieczeństwo użytkowania.
