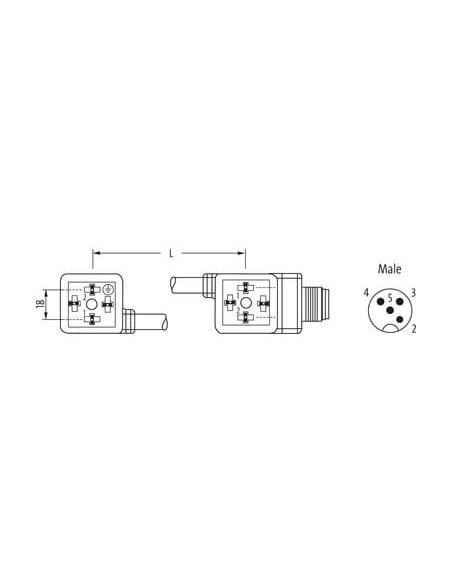

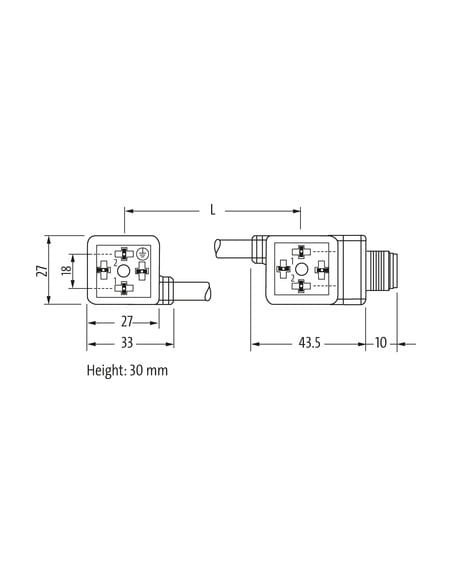

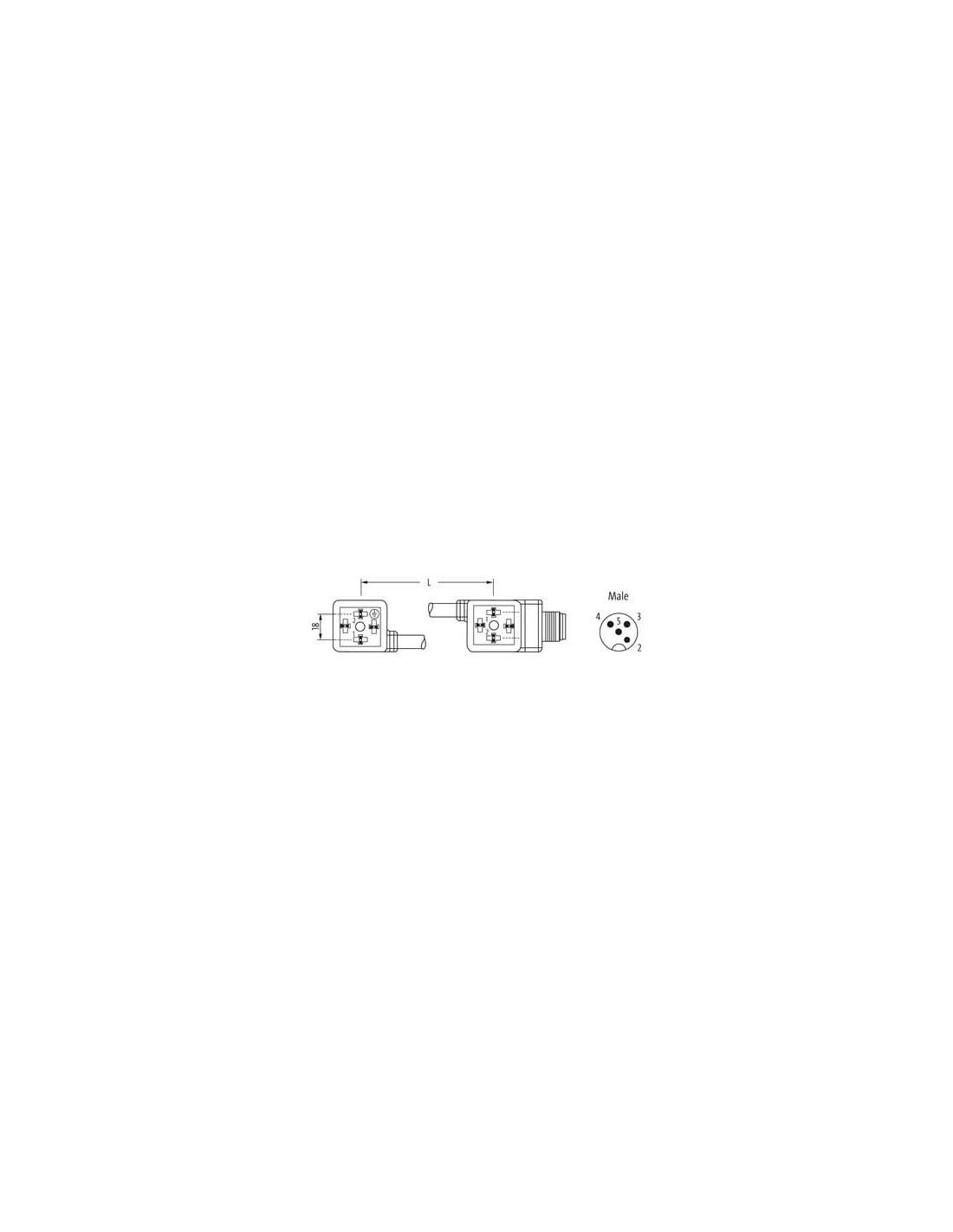

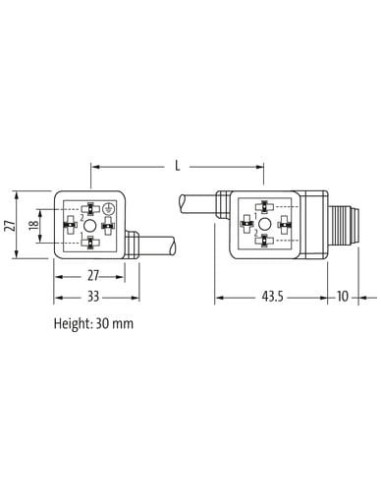

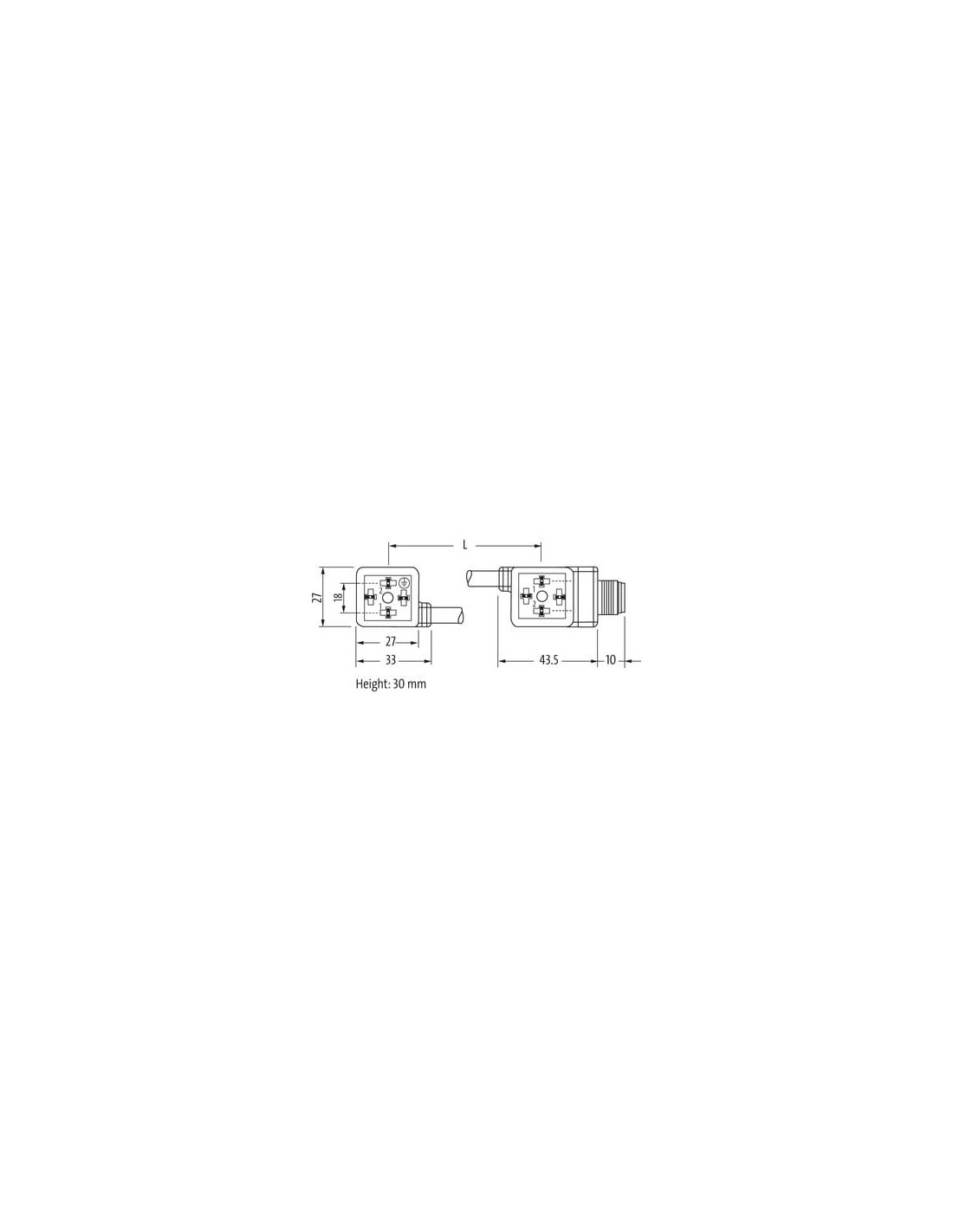

Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%

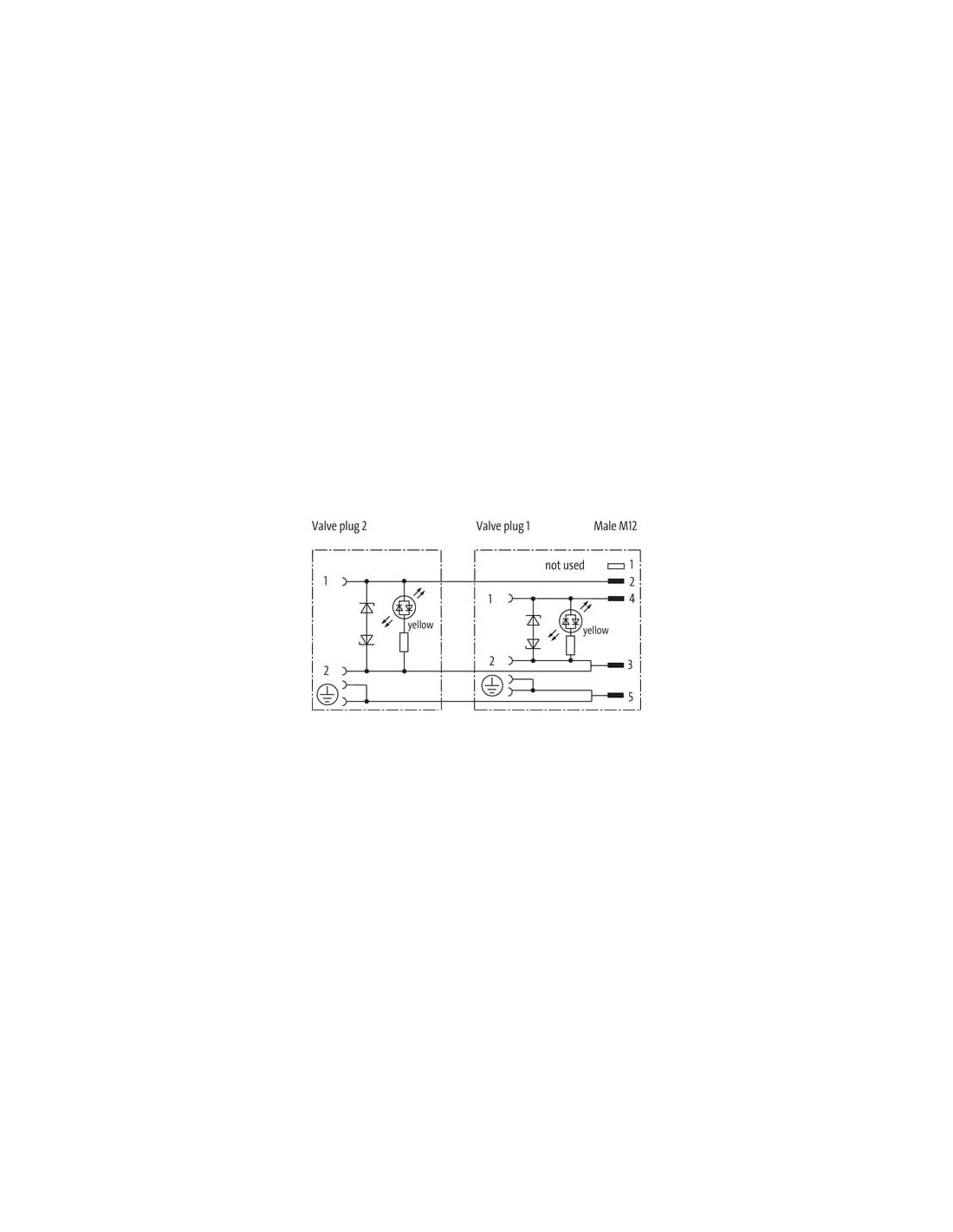

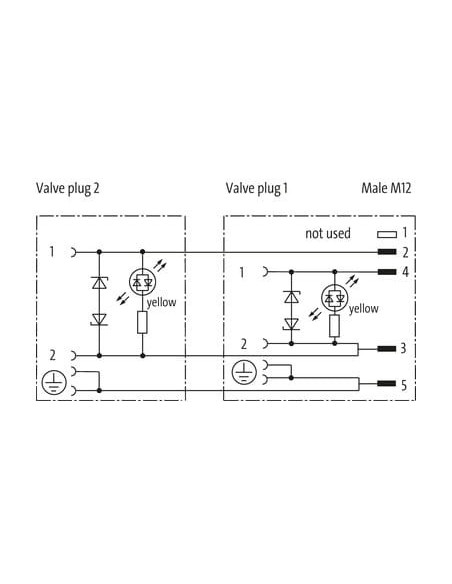

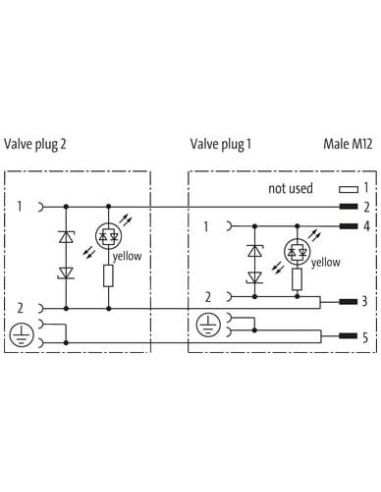

Dioda LED i obwód zabezpieczający
Przewód łączący L = 100 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

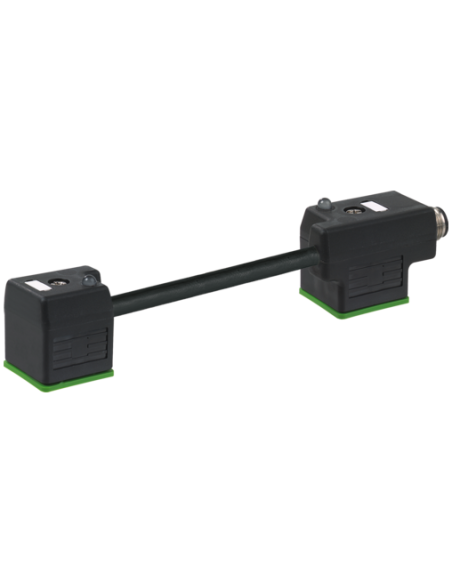

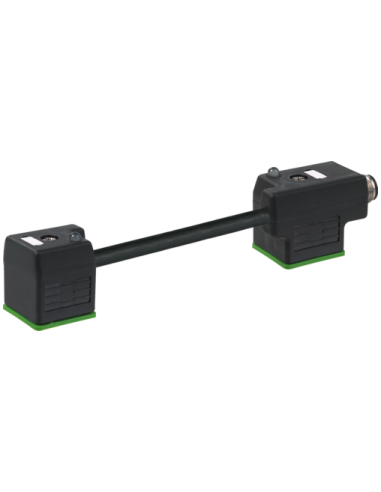

Mostek zaworowy MSUD typ A 18 mm z wyjściem M12 męskim – 7000-41561-6360000
Mostek zaworowy MSUD typ A o wymiarze 18 mm oraz złączem M12 męskim to nowoczesny element automatyki przemysłowej, przeznaczony do szybkiego i niezawodnego połączenia elektrozaworów w różnych instalacjach. Wysoka funkcjonalność, uniwersalność oraz odporność na trudne warunki środowiskowe sprawiają, że znajduje on szerokie zastosowanie w przemyśle, automatyce, pneumatyce oraz hydraulice.
Zastosowanie mostków zaworowych MSUD w automatyce przemysłowej
Mostki zaworowe wykorzystywane są przede wszystkim do połączenia dwóch cewek zaworowych z wykorzystaniem jednego kabla zakończonego złączem M12. Dzięki temu rozwiązaniu możliwe jest:
- Oszczędność czasu podczas montażu – redukcja ilości okablowania i szybka instalacja,
- Zwiększona niezawodność połączeń – zastosowanie wytrzymałych, profesjonalnych komponentów,
- Łatwe serwisowanie i możliwość szybkiej wymiany modułów,
- Minimalizacja ryzyka błędnego połączenia dzięki przejrzystości oznaczeń.
Wytrzymałość i bezpieczeństwo eksploatacji
Mostek został wykonany z tworzywa sztucznego o bardzo dobrej odporności chemicznej i na oleje, co umożliwia bezpieczne stosowanie w wymagających warunkach środowiskowych. Stopień ochrony IP67 zapewnia pyłoszczelność oraz odporność na zanurzenie w wodzie, a obecność diod LED ułatwia szybkie diagnozowanie obecności napięcia czy ewentualnych usterek.
Najważniejsze cechy i korzyści produktu
- Kompaktowe wymiary: 18 mm szerokości umożliwia montaż w miejscach o ograniczonej przestrzeni,
- Profesjonalne złącze M12: powszechnie stosowane w przemyśle do automatyki oraz pneumatyki,
- Obwód zabezpieczający oraz dioda LED sygnalizująca stan pracy,
- Przewód o długości 100 mm – elastyczne możliwości montażowe,
- Wysoka jakość wykonania – trwały materiał odporny na agresywne media,
- Możliwość pracy w szerokim zakresie temperatur: od -25°C do +85°C,
- Prosta instrukcja podłączenia i czytelna numeracja styków umożliwiająca szybki montaż,
- Wytrzymałość mechaniczna: solidne mocowanie umożliwiające użytkowanie w środowiskach wibracyjnych i narażonych na drgania.
Typowe zastosowania MSUD typ A 18 mm
- Linie produkcyjne i montażowe w zakładach przemysłowych,
- Sterowanie siłownikami pneumatycznymi oraz hydraulicznymi,
- Automatyka procesowa, systemy transportu technologicznego,
- Systemy pakujące i robotyka,
- Maszyny obróbcze, urządzenia przetwórcze oraz systemy zautomatyzowane.
Mostek zaworowy MSUD typ A 18 mm M12 męski – 7000-41561-6360000 to sprawdzone rozwiązanie wszędzie tam, gdzie wymagana jest niezawodność, trwałość i szybki montaż modułów zaworowych. Wysoka odporność na czynniki agresywne oraz długa żywotność sprawdzają się zarówno w trudnych warunkach przemysłowych, jak i w automatyce budynkowej.
