Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Przewód łączący L = 150 mm
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 227 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | żółty |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Electrical function wire | Sygnał |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical function wire | Sygnał |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

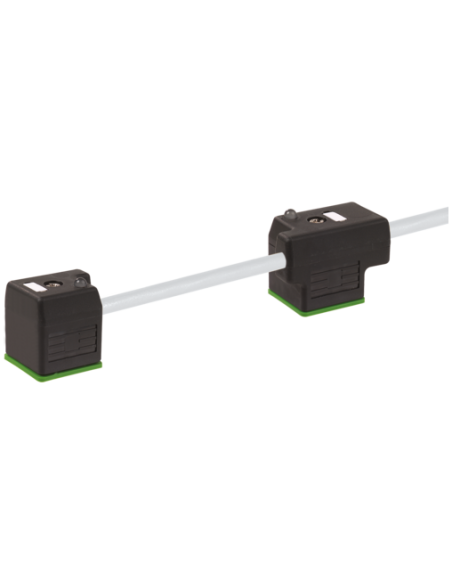

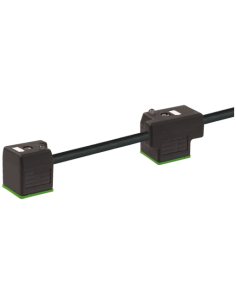

Mostek zaworowy MSUD typ A 18 mm do kabla wełnianego — profesjonalne rozwiązanie dla automatyki
Mostek zaworowy MSUD typ A 18 mm (kod produktu: 7000-58021-2270150) to nowoczesny element przeznaczony do zaawansowanych aplikacji w systemach automatyki oraz instalacjach przemysłowych. Umożliwia stabilne i niezawodne połączenie zaworów, gdzie wymaga się wysokiej szczelności, odporności oraz łatwego montażu. Typowe zastosowania obejmują połączenia elektrozaworów w systemach automatyki, robotyce przemysłowej, maszynach produkcyjnych oraz w instalacjach technologicznych, które wymagają precyzyjnej kontroli przepływu mediów.
Zalety mostka zaworowego MSUD typu A 18 mm
- Wysoki poziom ochrony IP67 — umożliwia stosowanie nawet w trudnych warunkach przemysłowych, narażonych na pył oraz wilgoć.
- Uniwersalne napięcie zasilania — kompatybilność z instalacjami 24 V AC (19,2–28,8 V) oraz 24 V DC (18–30 V).
- Zintegrowana dioda LED — ułatwia diagnostykę oraz kontrolę stanu pracy zaworu.
- Obwód zabezpieczający — zwiększa trwałość i bezpieczeństwo obsługiwanych elementów.
- Odporność chemiczna i olejowa obudowy z tworzywa sztucznego — idealna do zastosowań w agresywnym środowisku.
- Elastyczność doboru długości kabla — standard to 1,5 m, możliwa modyfikacja na życzenie, co pozwala dostosować produkt do indywidualnych potrzeb instalacyjnych.
- Szybki i łatwy montaż — złącza typu plug-in oraz gwinty M3, które umożliwiają sprawną wymianę i serwisowanie.
Zastosowanie mostka zaworowego MSUD typ A 18 mm
Mostek zaworowy MSUD typ A 18 mm znajduje zastosowanie w systemach kontroli pneumatyki oraz hydrauliki, gdzie użytkownicy oczekują niezawodności oraz precyzyjnego przesyłu sygnałów. Idealnie sprawdza się w:
- automatycznych liniach produkcyjnych i montażowych
- systemach sterowania maszyn CNC
- instalacjach rozdzielczych dla zaworów w branży spożywczej, chemicznej oraz motoryzacyjnej
- robotach przemysłowych wymagających szybkiej reakcji zaworów
Budowa i rozwiązania techniczne
Obudowa w kolorze czarnym wykonana została z wysokiej jakości tworzywa sztucznego, zapewniającego doskonałą odporność chemiczną oraz mechaniczną. Przewód o długości 1,5 m zakończony jest solidnymi głowicami zaworowymi MSUD typu A (18 mm). Kabel posiada 4 żyły o przekroju 0,75 mm², co gwarantuje niski opór elektryczny oraz długotrwałą niezawodność pracy.
Zaimplementowany układ z diodą LED oraz elementami zabezpieczającymi chroni układ przed przepięciami i przeciążeniami, zwiększając bezpieczeństwo urządzeń połączonych z mostkiem.
Najważniejsze cechy techniczne mostka zaworowego MSUD typ A
- Wymiary głowicy: 18 x 27 x 27 mm, wysokość 30 mm
- Obsługiwane media: powietrze, ciecz, gaz (w zależności od odporności materiałów)
- Temperatura pracy: od –25°C do +85°C (obudowa), od –30°C do +80°C (kabel, praca stała)
- Materiał kabla: płaszcz PUR, wewnętrzna izolacja PVC, o zwiększonej odporności na ścieranie i czynniki chemiczne
- Odporność mechaniczna: możliwa praca przy promieniach gięcia nawet 10 x średnica kabla (montaż stały)
- Maksymalne obciążenie prądowe styku: 4 A
Bezpieczeństwo i niezawodność w instalacjach przemysłowych
Mostek zaworowy MSUD typ A 18 mm to element, który poprawia niezawodność oraz stabilność działania układów sterowania elektrozaworów. Odporność na trudne warunki pracy, wysoka jakość wykonania oraz łatwość montażu sprawiają, że jest niezastąpiony w nowoczesnych instalacjach przemysłowych. Zastosowanie elastycznego przewodu typu PUR oraz klasy skrętki 6 zapewnia długowieczność i niezawodność przesyłu sygnałów.
Podsumowanie korzyści mostka zaworowego MSUD typ A 18 mm
- Precyzyjna, szybka instalacja w układach automatyki
- Wysoka odporność na czynniki chemiczne i oleje
- Niezawodna sygnalizacja LED
- Elastyczność długości przewodu
- Wszechstronne zastosowanie w przemyśle
- Spełnianie rygorystycznych norm bezpieczeństwa oraz certyfikaty jakości
