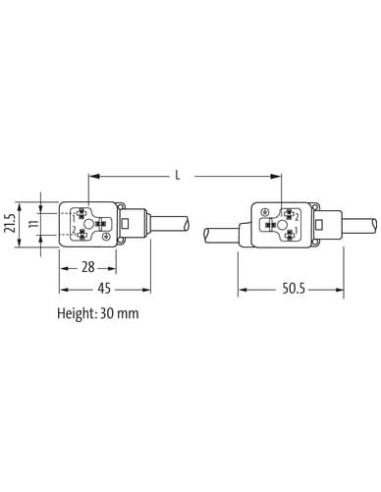

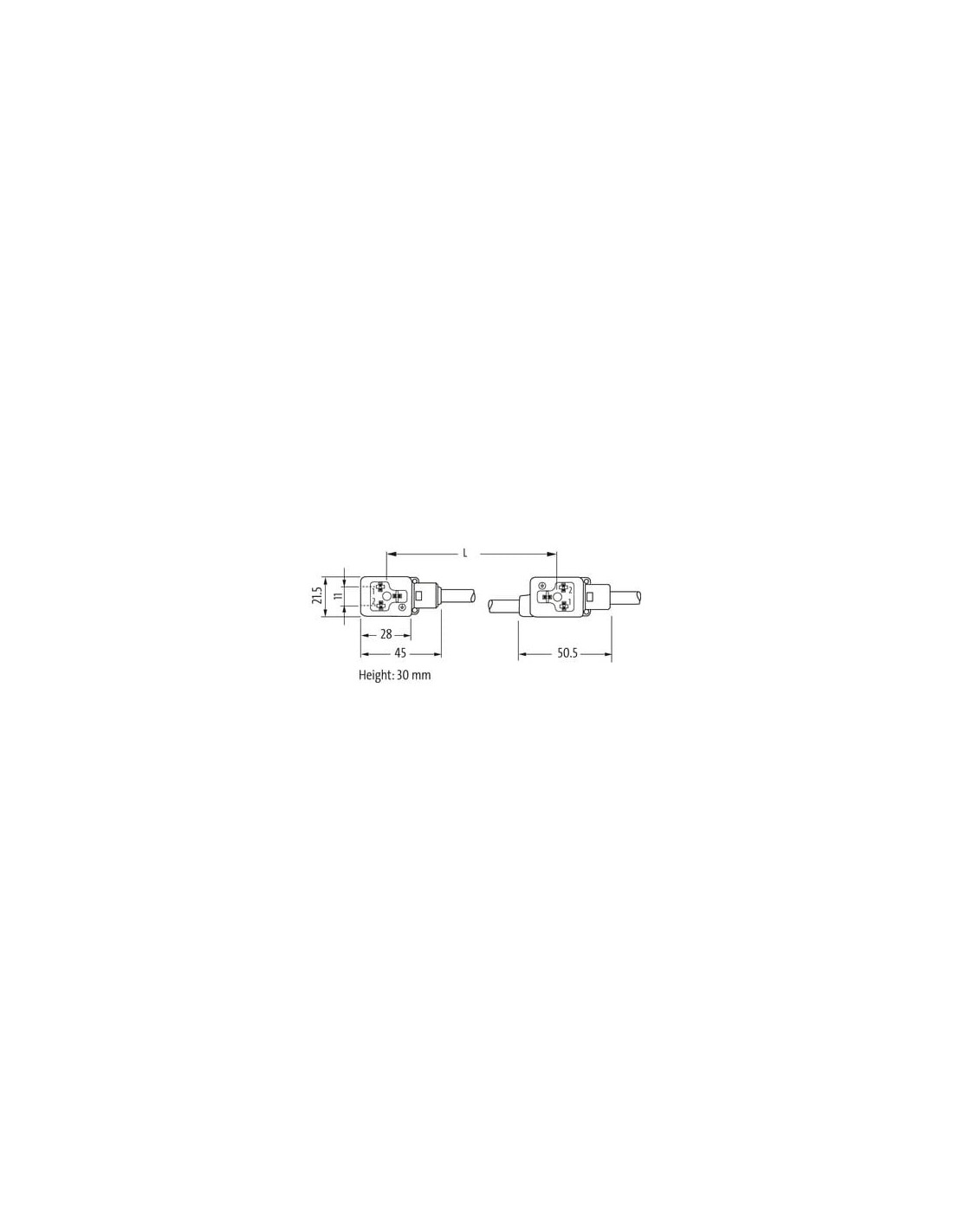

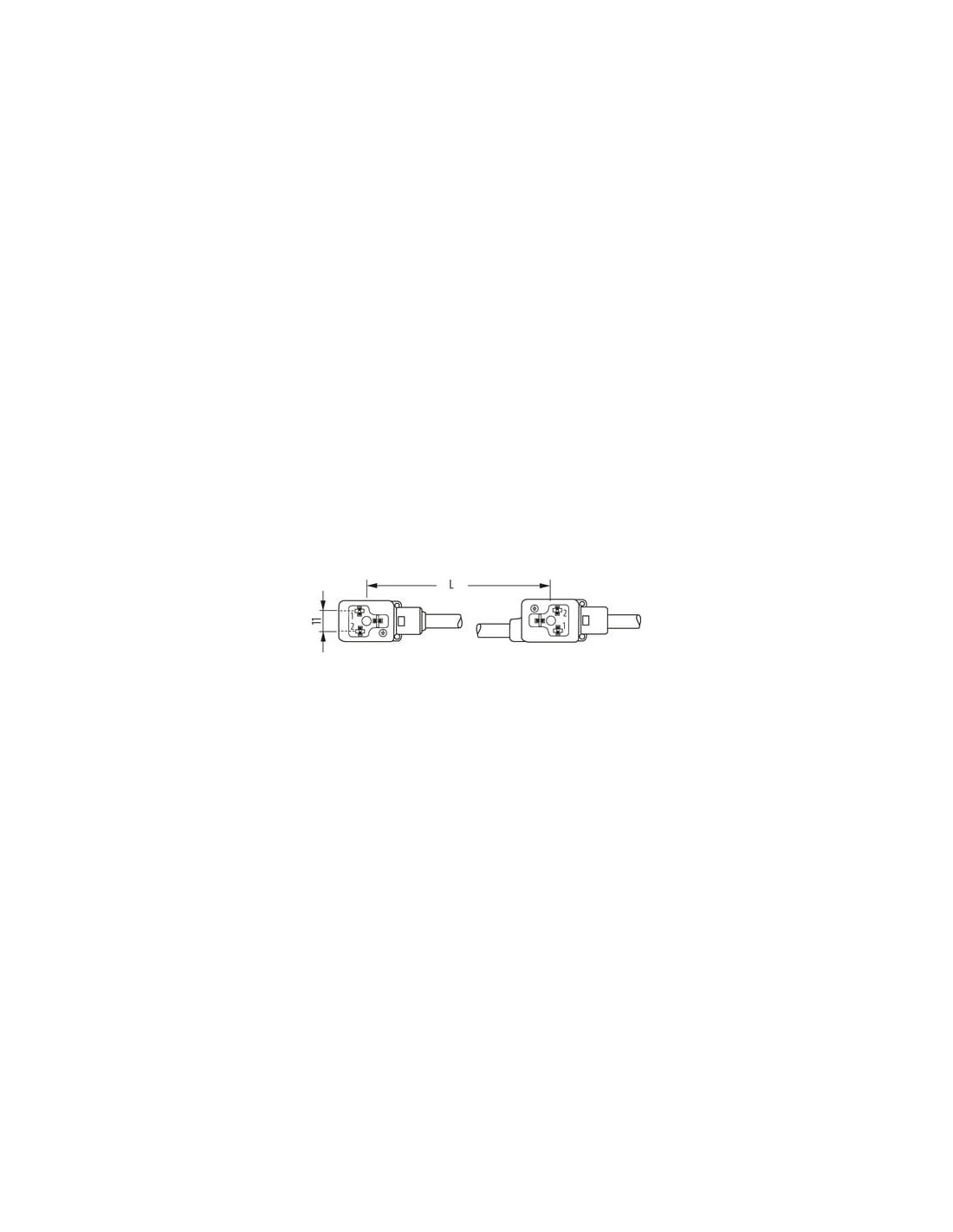

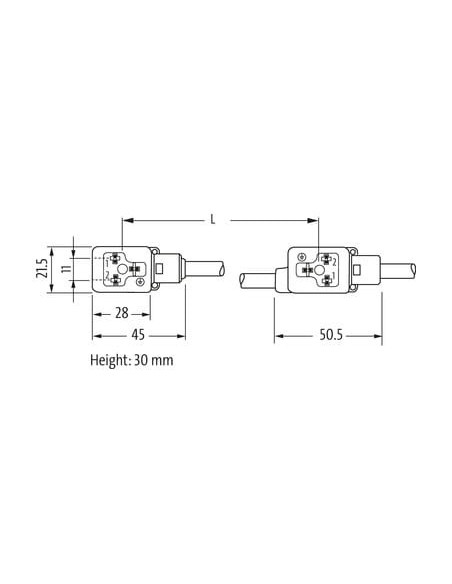

Typ BI (11 mm)
24 V AC ±20% / DC ±25%

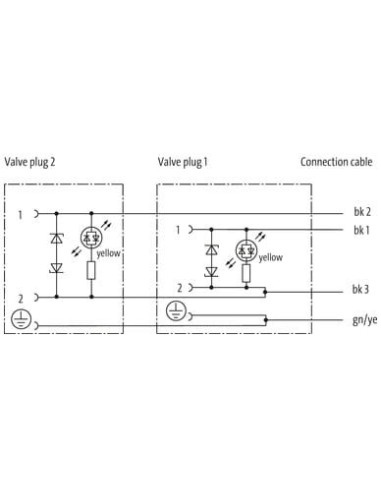

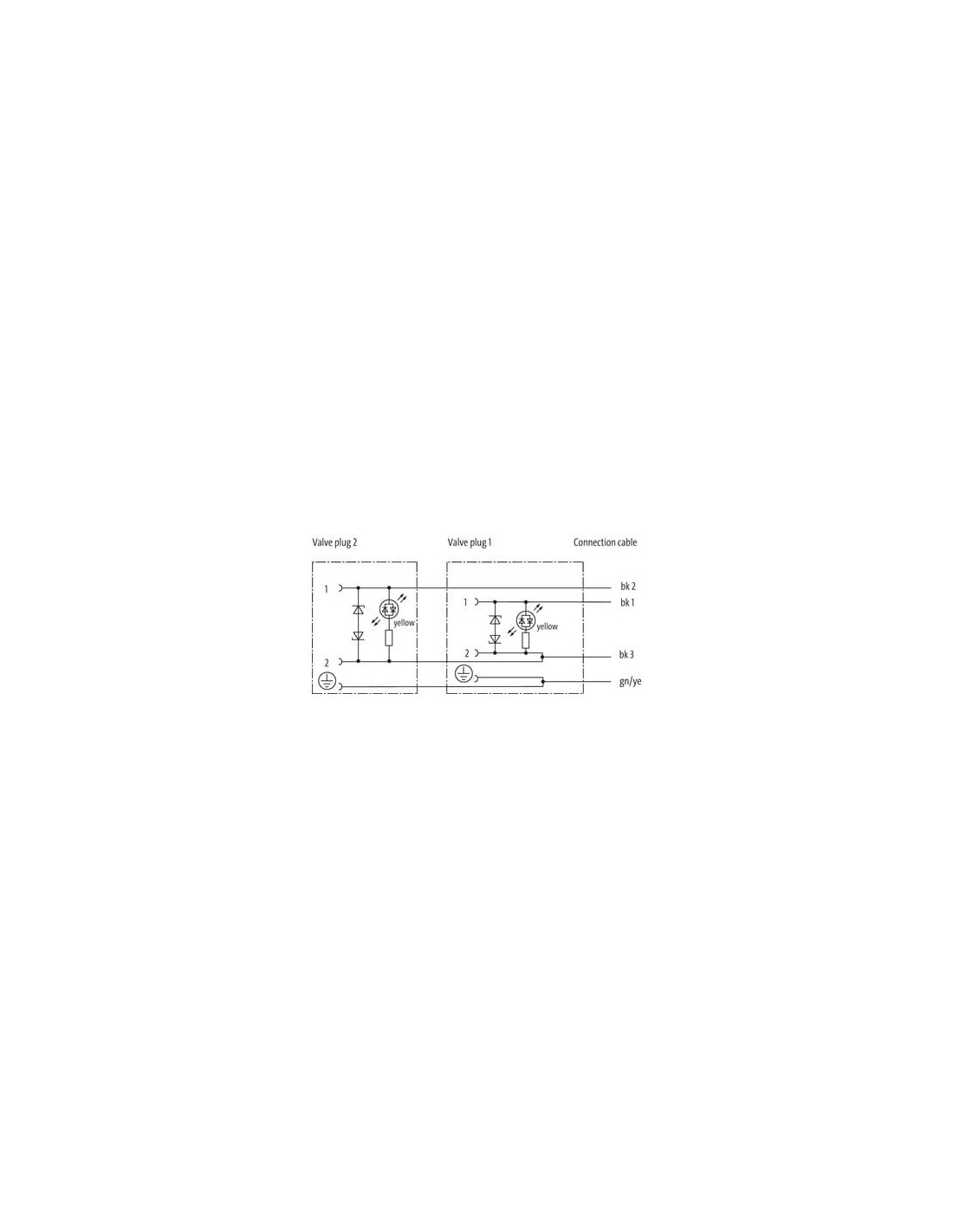

Dioda LED i obwód zabezpieczający
Przewód łączący L = 200 mm
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Materiał | PBT |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Materiał | PBT |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 627 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | czarny |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

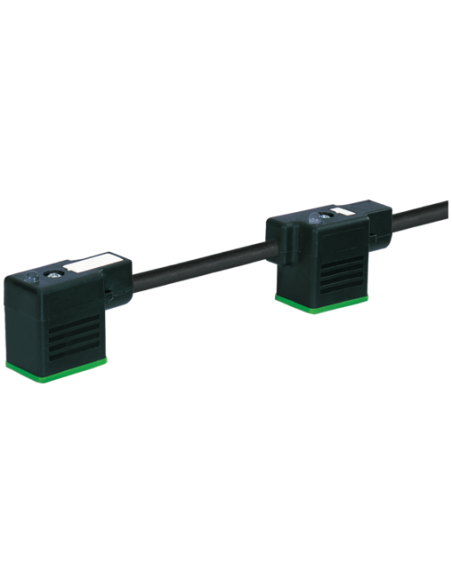

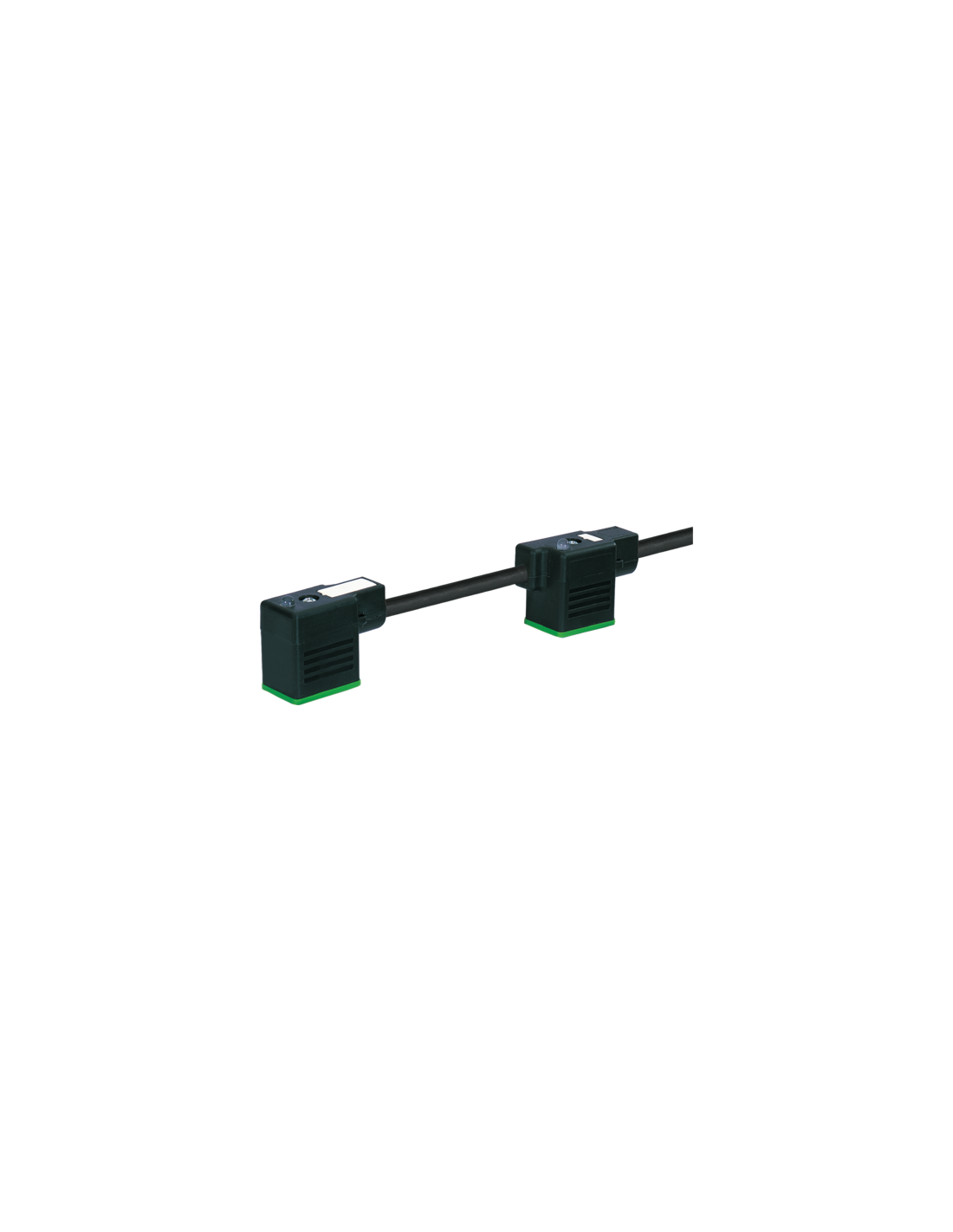

Zawór podwójny MSUD BI 11mm na kabel 7000-58141-6270150 – solidne połączenie dla wymagających aplikacji automatyki
Zawór podwójny MSUD BI 11mm na kabel 7000-58141-6270150 to wysokiej jakości komponent dedykowany branży automatyki przemysłowej. Produkt wyróżnia się solidną konstrukcją, gwarantującą niezawodność działania oraz odporność na czynniki zewnętrzne. Podwójny zawór umożliwia efektywne sterowanie elementami pneumatycznymi i hydraulicznymi, idealnie sprawdzając się w nowoczesnych systemach technologicznych.
Najważniejsze zalety i zastosowania zaworu podwójnego typu BI 11mm
- Wysoka odporność na warunki przemysłowe – dzięki obudowie wykonanej z trwałego tworzywa PBT oraz szczelności na poziomie IP67, urządzenie zachowuje niezawodność nawet w trudnych warunkach środowiskowych, gdzie występują wilgoć, kurz czy działanie olejów.
- Bezpieczna praca i łatwa diagnostyka – zastosowana dioda LED ułatwia wizualną kontrolę stanu, co przyspiesza diagnostykę i konserwację. Dodatkowo zabezpieczenia elektroniczne podnoszą poziom bezpieczeństwa podczas użytkowania.
- Uniwersalne możliwości montażu – opcja włożenia i przykręcenia gwarantuje pewne zamocowanie w różnorodnych aplikacjach, co przekłada się na dużą elastyczność przy projektowaniu systemów sterowania.
- Odporność chemiczna – zastosowanie materiałów takich jak PUR czy stal galwanizowana zapewnia odporność na działanie wielu agresywnych substancji. Może być stosowany zarówno w typowych aplikacjach przemysłowych, jak i w przypadku kluczowej odporności na chemikalia.
- Zaawansowana budowa kabla – przewód o długości 1,5 m z podwójną warstwą izolacyjną (PUR/PVC), 4-żyłowy, pozwala na prowadzenie sygnałów sterujących oraz zasilających z zachowaniem wysokiej odporności mechanicznej i chemicznej, a także zwiększonej żywotności, nawet przy intensywnym użytkowaniu.
Zastosowania zaworu podwójnego MSUD BI 11mm w automatyce przemysłowej
Produkt doskonale sprawdza się w przemysłowych systemach sterowania zaworami elektromagnetycznymi w maszynach produkcyjnych, liniach montażowych, instalacjach transportu pneumatycznego oraz zautomatyzowanych stanowiskach testowych. Może być wykorzystywany w układach wymagających wysokiej niezawodności i długotrwałej eksploatacji, takich jak:
- Systemy pneumatyki i hydrauliki w automatyce maszyn i urządzeń
- Automatyka procesowa – kontrola i sterowanie procesami produkcyjnymi
- Transport materiałów i automatyzacja linii
- Systemy bezpieczeństwa maszyn wymagające potwierdzenia stanu zaworu
- Urządzenia laboratoryjne, farmaceutyczne oraz spożywcze, w których wymagana jest odporność na środki myjące i smarujące
Konstrukcja i parametry użytkowe
Zawór podwójny MSUD BI 11mm wyposażony jest w szereg rozwiązań poprawiających niezawodność eksploatacyjną, w tym obwód zabezpieczający oraz wskaźnik LED informujący o stanie pracy. Kabel o długości 1,5 m, czterożyłowy, gwarantuje uniwersalność montażu i pewność transmisji sygnałów oraz zasilania. Obudowa z materiałów o wysokiej odporności, takich jak PBT i PUR, zapewnia skuteczną ochronę przed uszkodzeniami mechanicznymi oraz kontaktami z substancjami chemicznymi i czynnikami środowiskowymi.
Zawór podwójny MSUD BI 11mm na kabel 7000-58141-6270150 to rozwiązanie dedykowane aplikacjom przemysłowym, w których liczy się bezawaryjna praca i szybka wymiana komponentów. Kompaktowa konstrukcja pozwala na stosowanie w miejscach o ograniczonej przestrzeni montażowej, natomiast szeroki zakres dopuszczalnych temperatur eksploatacyjnych (-25°C do 85°C) umożliwia wykorzystanie w zróżnicowanych warunkach pracy.
