Typ C (8 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda tłumiąca
Przewód łączący L = 200 mm
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M2.5 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD DVS |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | MSUD DVS |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 4 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda tłumiąca |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

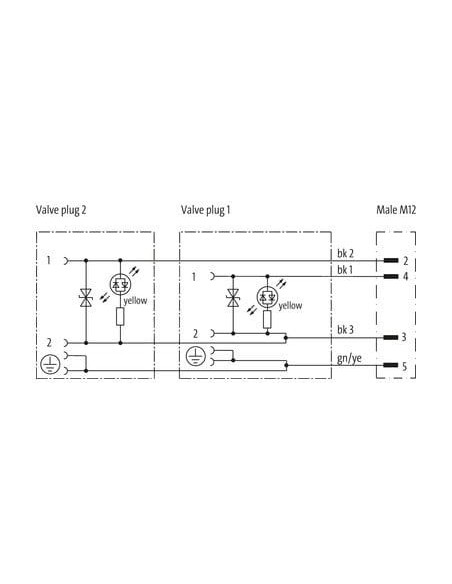

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 627 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | czarny |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

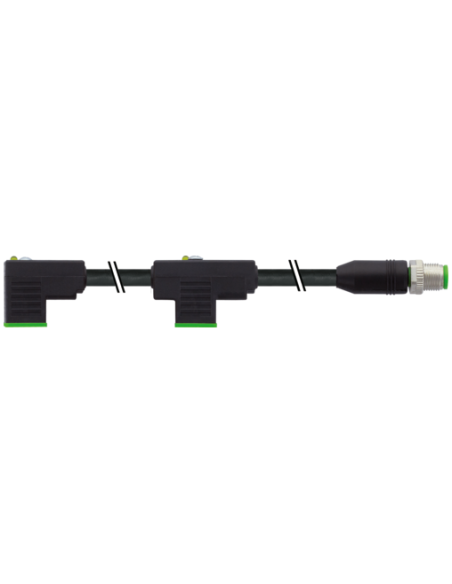

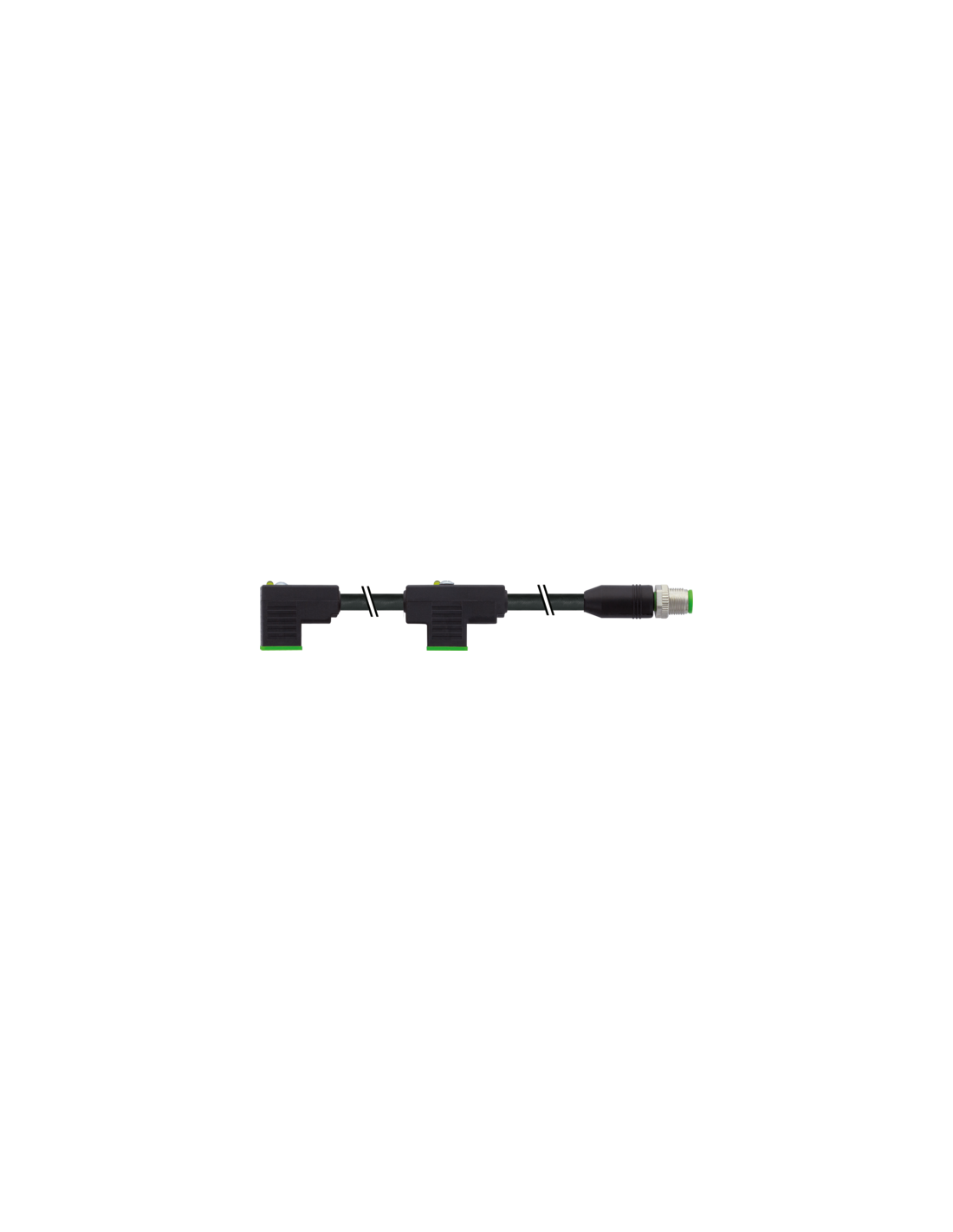

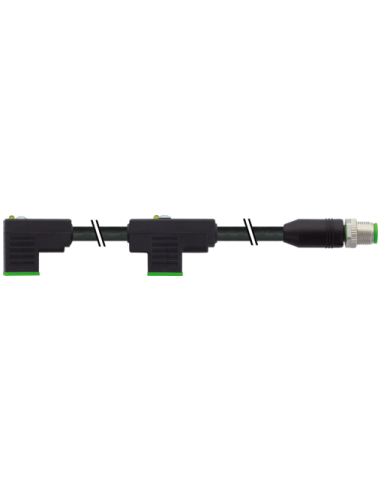

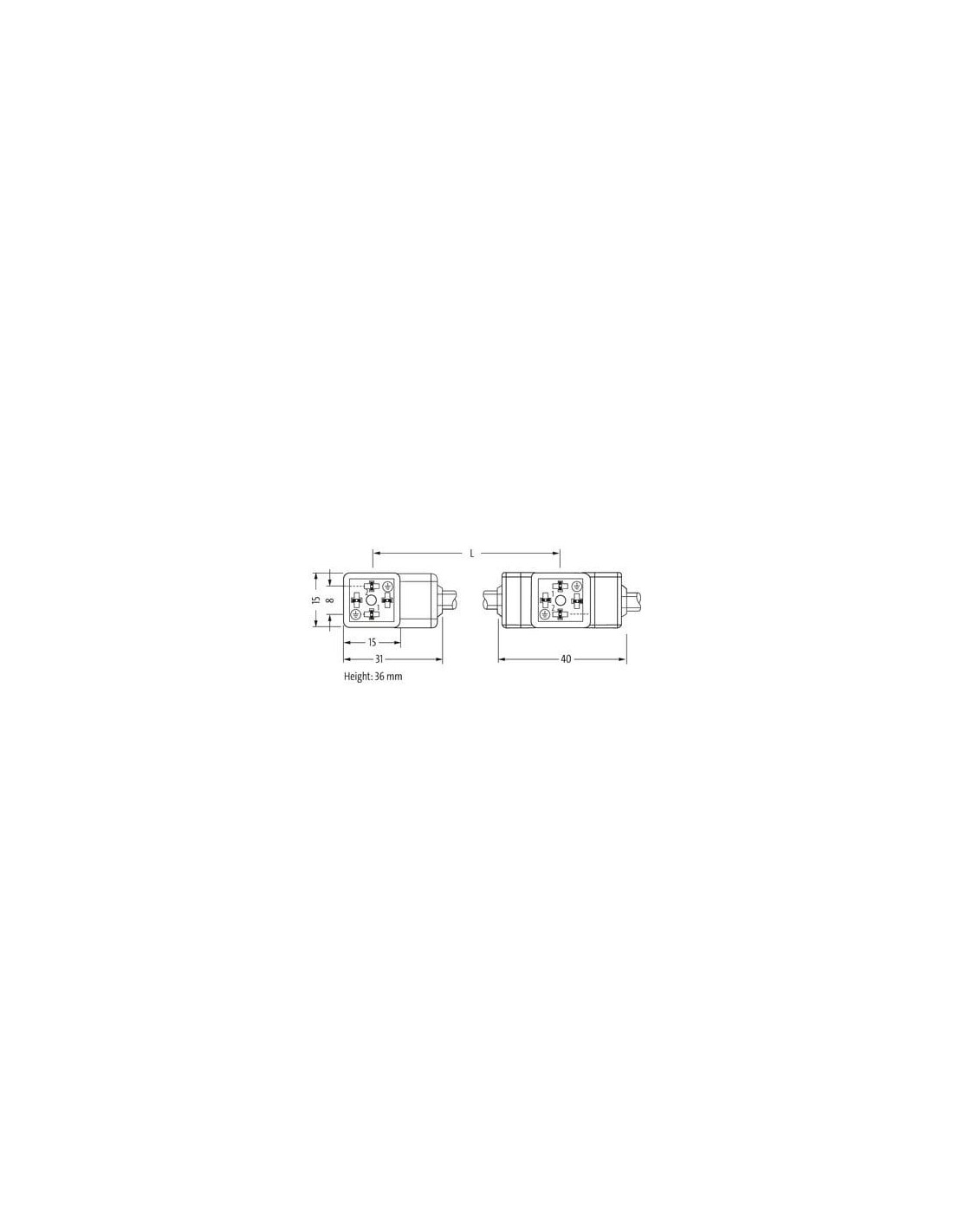

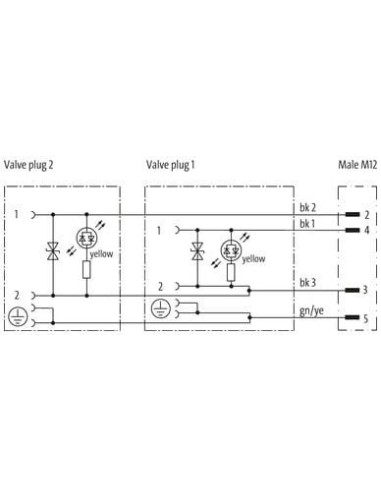

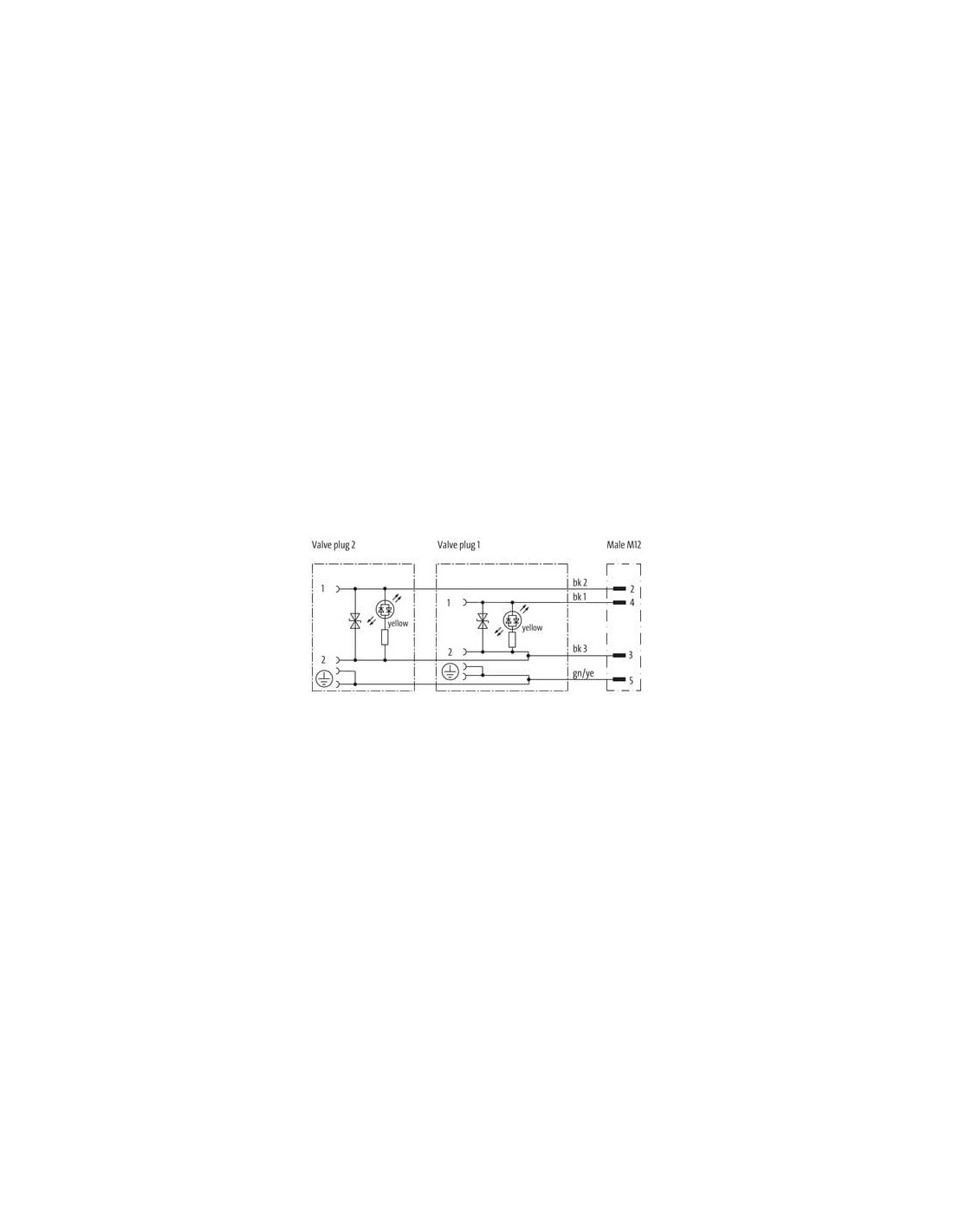

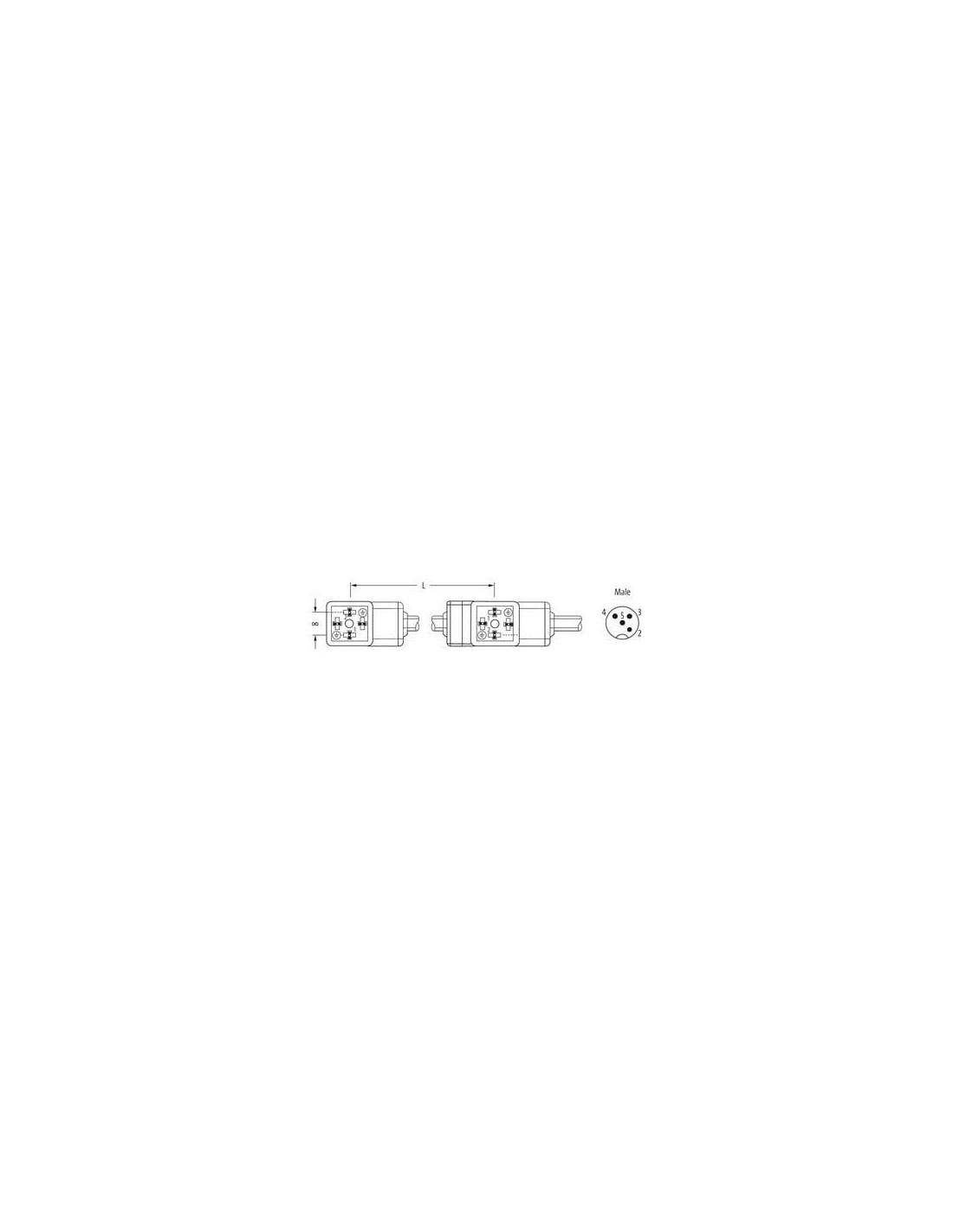

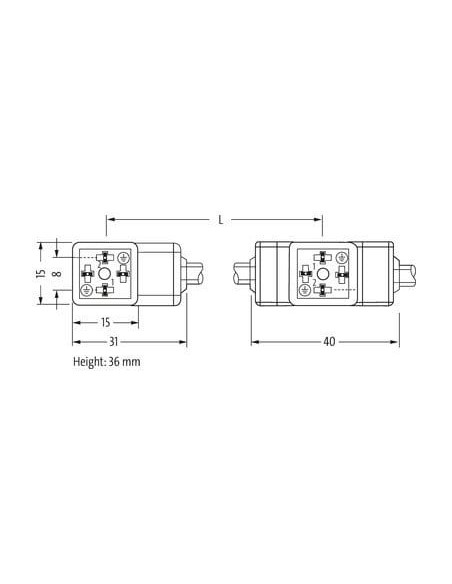

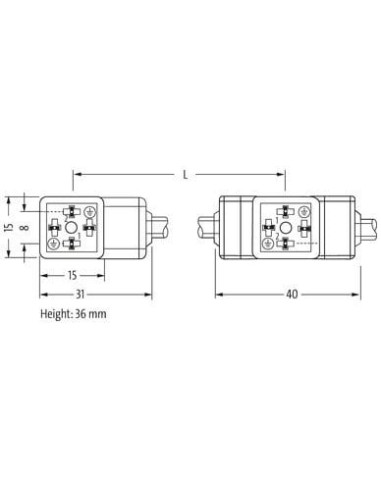

Złącze M12 męskie proste z mostkiem zaworowym MSUD typ C 8 mm – 7000-42932-6270200
Przemysłowe złącze M12 męskie 0° z podwójnym mostkiem zaworowym MSUD typ C (8 mm) to specjalistyczny przewód łączący, przeznaczony do bezpiecznego i wydajnego połączenia elektrozaworów w systemach automatyki przemysłowej. Odpowiednie do pracy zarówno z napięciem AC, jak i DC, gwarantuje niezawodność działania w wymagających warunkach.
Najważniejsze cechy złącza M12 i mostka zaworowego MSUD typ C
- Rodzaj połączenia: M12 męskie proste, norma DIN EN 61076-2-101
- Mostek zaworowy: dwie końcówki MSUD typ C (8 mm), ułatwiające szybkie podłączenie dwóch cewek zaworowych
- Długość przewodu: 2 m, wykonany z wysokiej jakości powłoką PUR, odporną mechanicznie i chemicznie
- Stopień ochrony: IP67 – idealny do zastosowań w trudnych warunkach przemysłowych
- Zakres napięcia: AC 24 V ±20%, DC 24 V ±25%
- Konstrukcja przewodu: 4 żyły, przekrój 0,75 mm², oplot miedziany, klasa 6
- Odporność na oleje, chemikalia i promieniowanie UV zgodnie z normami przemysłowymi
- Wytrzymałość mechaniczna: wysoka odporność na zginanie, przystosowanie do pracy w ruchu (C-track)
- Wskaźnik LED: żółta dioda sygnalizacyjna dla łatwej diagnostyki
Typowe zastosowania mostka zaworowego z wtykiem M12
Złącze M12 męskie z mostkiem zaworowym znajduje zastosowanie m.in. w:
- automatyce przemysłowej, do podłączania cewek elektrozaworów
- maszynach i liniach produkcyjnych wymagających łatwego łączenia przewodów
- układach pneumatycznych i hydraulicznych
- systemach sterowania o podwyższonych wymaganiach środowiskowych
- strefach o podwyższonej wilgotności i zapyleniu, dzięki stopniowi ochrony IP67
Zalety i możliwości wykorzystania złącza zaworowego MSUD typ C 8 mm
- Uniwersalność: możliwość stosowania z różnymi typami cewek, dzięki elastycznemu przewodowi i standardowym końcówkom
- Bezpieczeństwo i diagnostyka: obecność diody LED pozwala na szybkie sprawdzenie stanu pracy
- Odporność na agresywne media: dzięki zastosowaniu materiałów PUR, PBT oraz PVC, złącze charakteryzuje się wysoką odpornością na oleje, benzyny i inne chemikalia
- Łatwość montażu: złącze wyposażone w gwint M12 x 1 oraz mostek zaworowy z szybkozłączem, ułatwia instalację w trudno dostępnych miejscach
- Praca w szerokim zakresie temperatur: od -25°C do 85°C (przewód do 80°C w ciągłej pracy, do -30°C w bezruchu)
Specyfikacje mechaniczne i elektryczne
Złącze M12 wyposażone jest w czterobiegunowy system połączenia, oferując maksymalny prąd roboczy do 4 A na styk oraz odporność na wibracje i udary mechaniczne. Przewód wykonany ze skrętki miedzianej pokryty jest poliestrową powłoką PUR, charakteryzującą się żyłami w kolorze czarnym oraz zielono-żółtym dla uziemienia.
- Momenty dokręcania: 0,4 Nm / 0,6 Nm
- Średnica zewnętrzna przewodu: 6,5 mm
- Liczba cyklów gięcia (C-track): do 2 mln cykli
Dlaczego warto wybrać złącze M12 z mostkiem MSUD typ C?
Złącze M12 z mostkiem MSUD typ C zapewnia pewność połączenia, niezawodność w ciężkich warunkach oraz prostotę montażu. Jego parametry techniczne oraz jakość wykonania pozwalają na eksploatację w zaawansowanych aplikacjach przemysłowych i inżynierskich.
