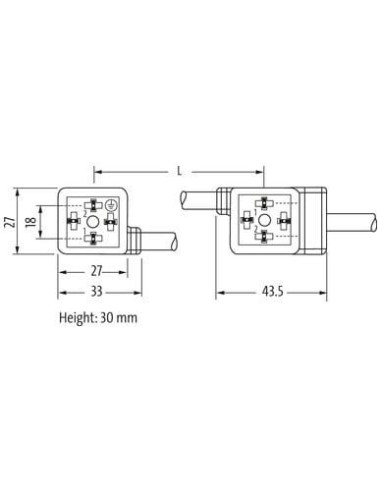

Typ A (18 mm)
24 V AC ±20% / DC ±25%

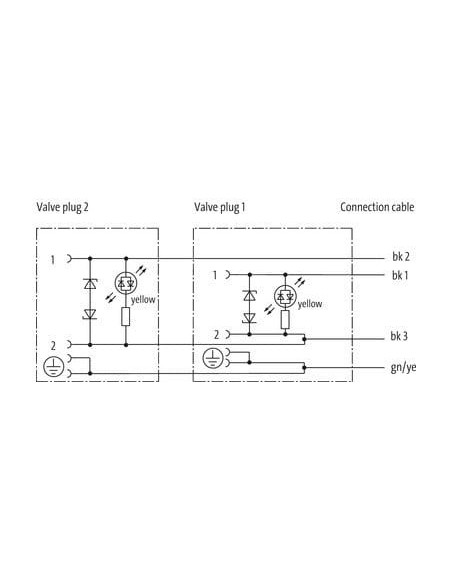

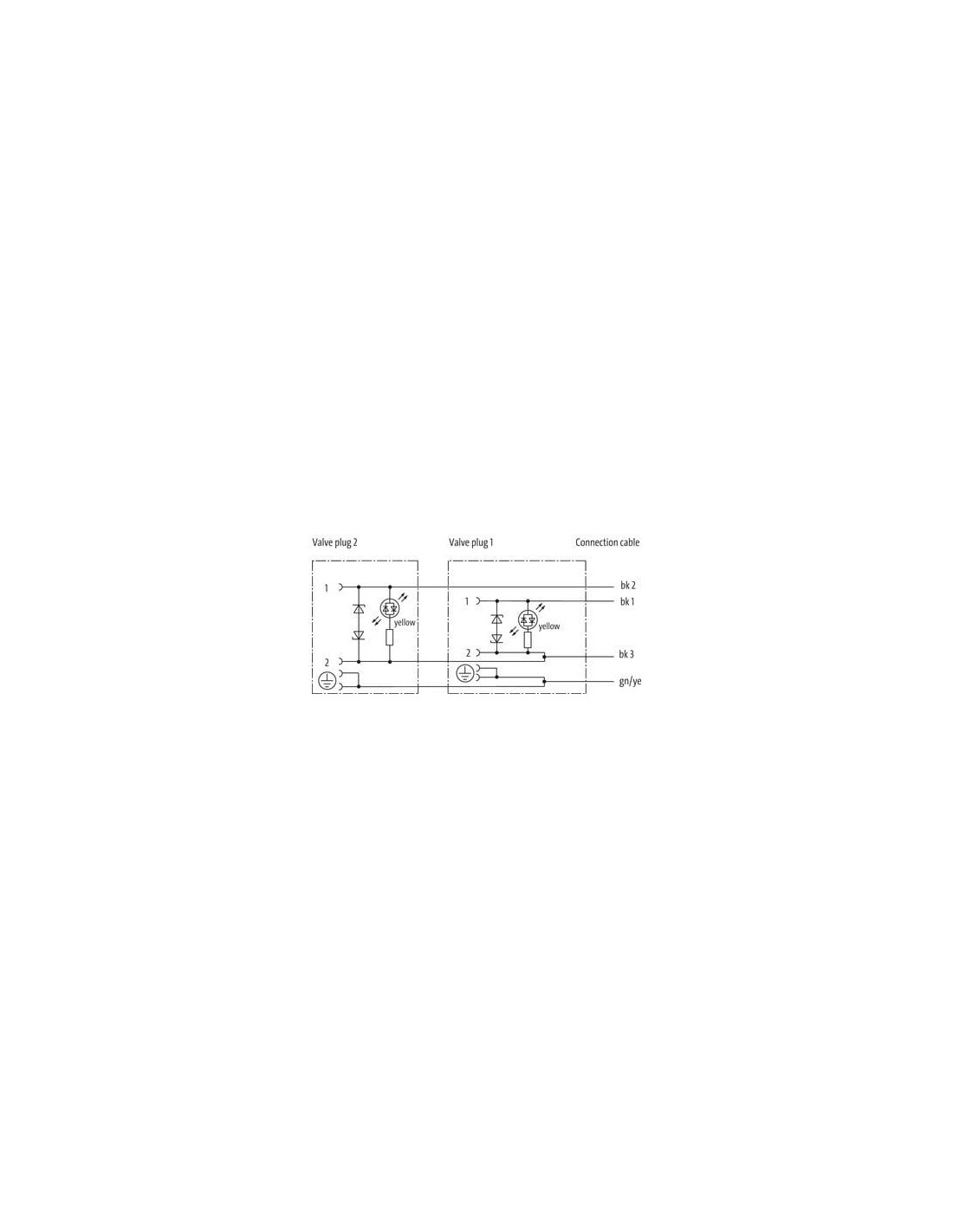

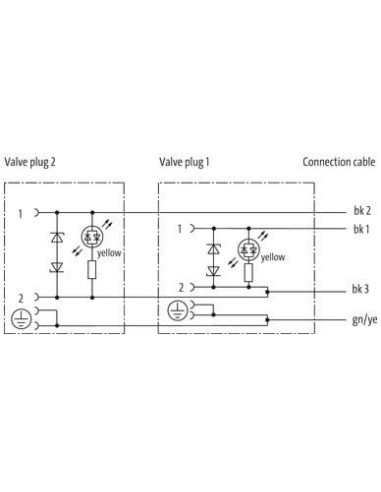

Dioda LED i obwód zabezpieczający

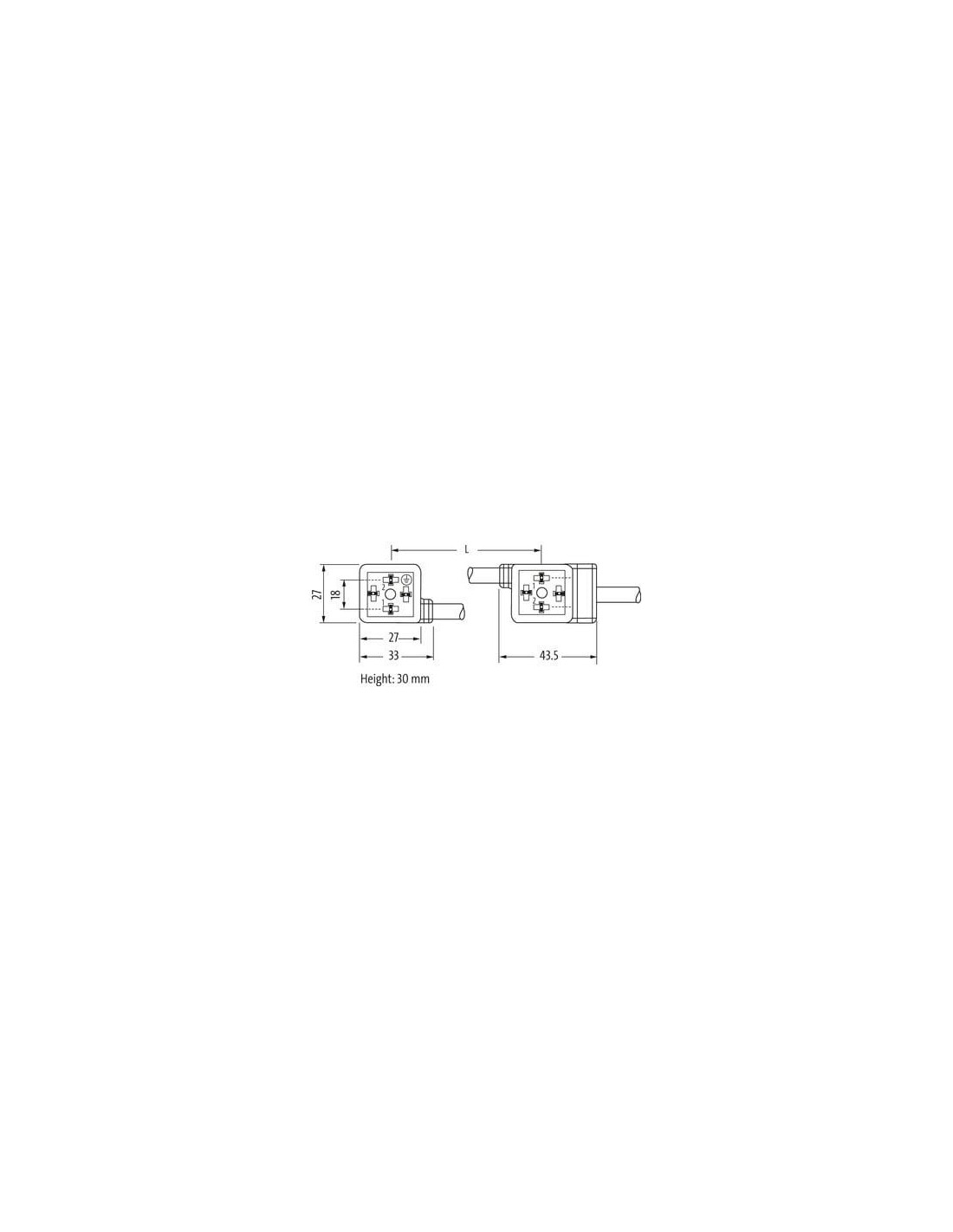

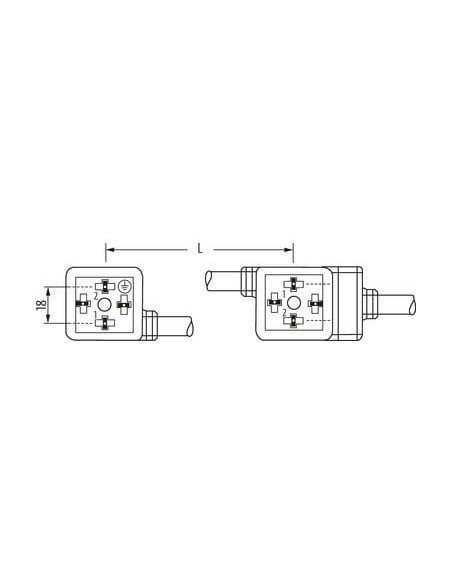

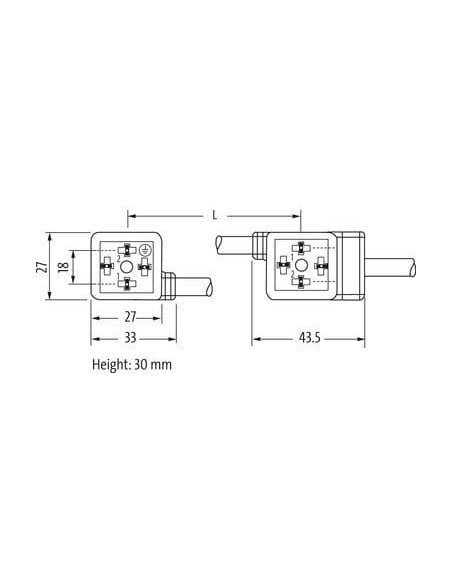

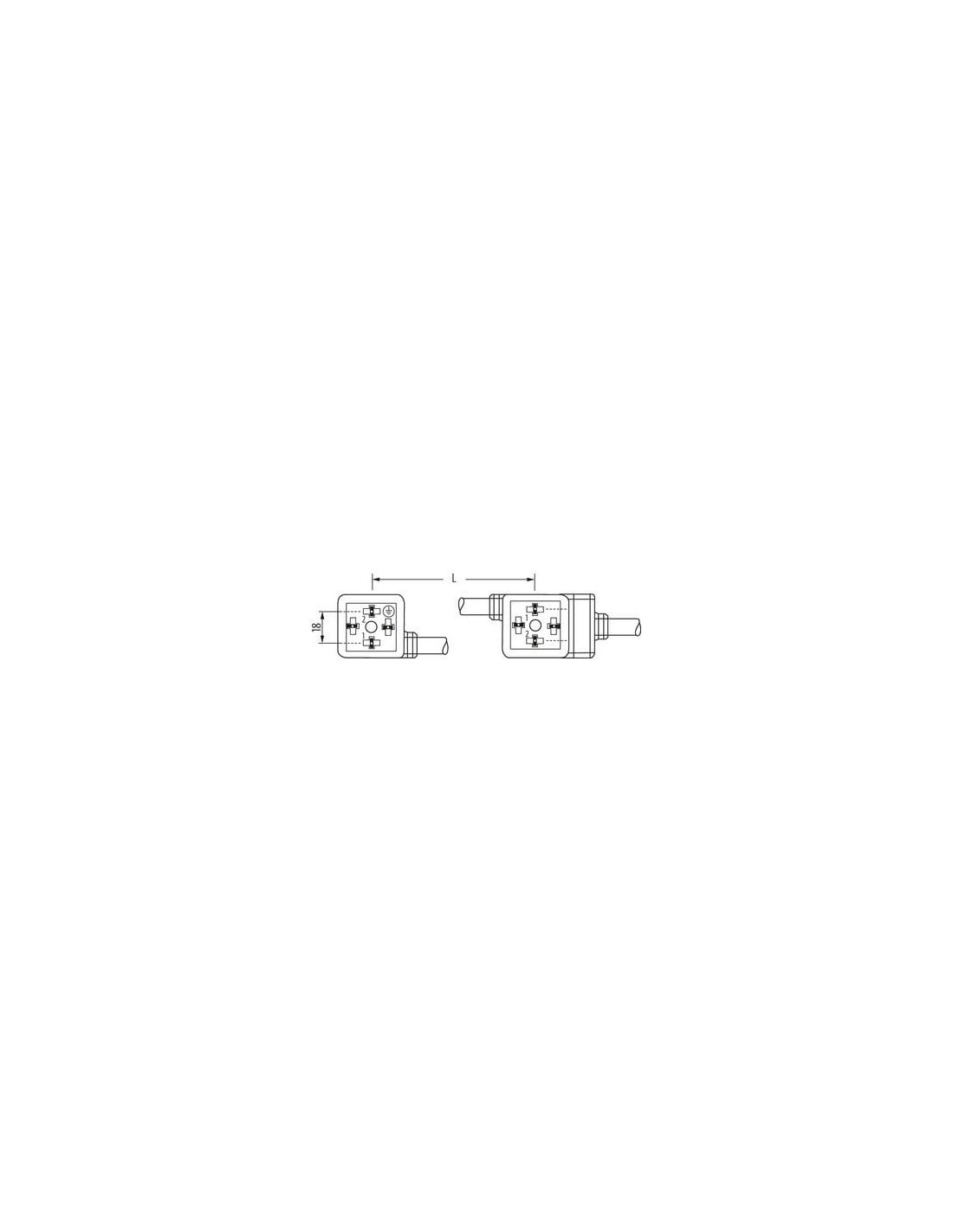

Przewód łączący L = 110 mm
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Materiał | PBT |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Materiał | PBT |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 217 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 75,9 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Podwójny analizator MSUD FORM A 18MM – Zastosowanie i charakterystyka

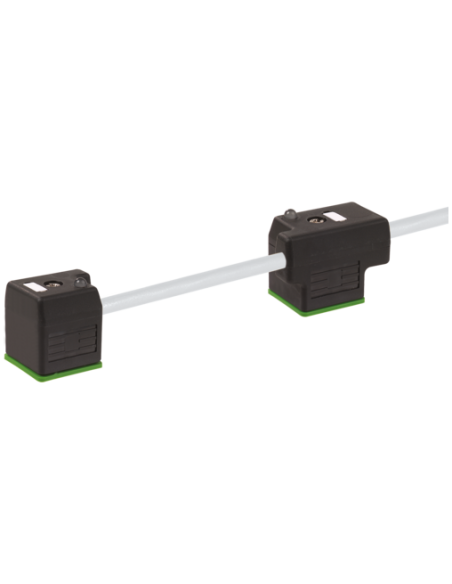

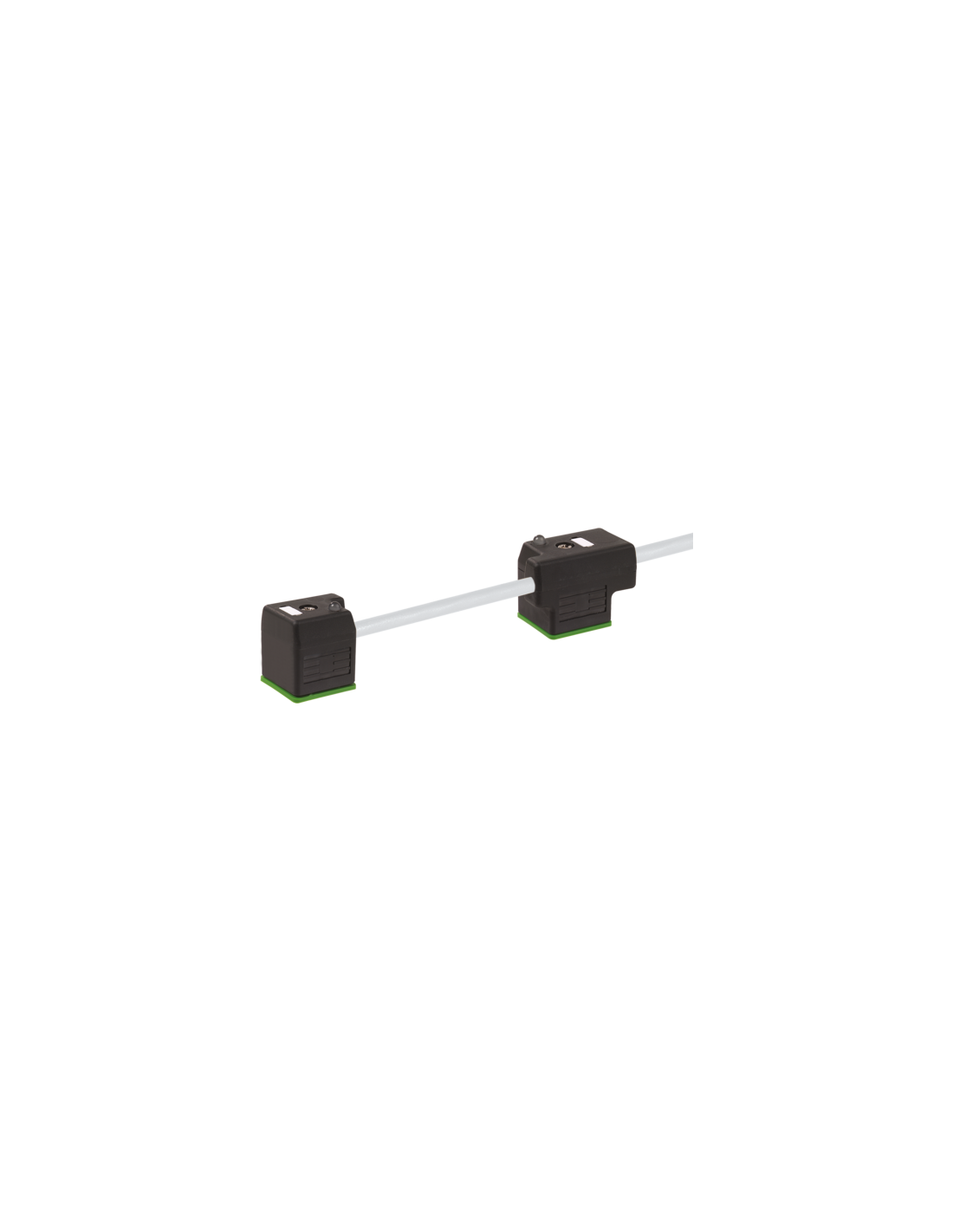

Podwójny analizator MSUD FORM A 18MM (kod produktu: 7000-58001-2172000) to profesjonalny zespół złączy i przewodów dedykowany do szybkiego oraz niezawodnego podłączania elektrozaworów i urządzeń automatyki przemysłowej. Wyróżnia się kompaktową konstrukcją typu A o szerokości 18 mm oraz wysoką uniwersalnością montażu zarówno w aplikacjach stacjonarnych, jak i mobilnych.
Zalety i korzyści – Podwójne złącze MSUD FORM A
- Bezpieczne działanie dzięki zastosowaniu diody LED sygnalizacyjnej o barwie żółtej oraz dodatkowych układów zabezpieczających (dioda, Z-Diode).
- Wysoka odporność na warunki przemysłowe – stopień ochrony IP67, trwała obudowa z PBT oraz powłoki galwanizowane, co zapewnia doskonałą ochronę przed kurzem, wilgocią i olejami.
- Łatwość montażu dzięki gotowym głowicom (plug connector) oraz przewodowi o długości 20 m.
- Kabel 4-żyłowy odporny na uszkodzenia mechaniczne, z powłoką PVC, spełniający wysokie normy bezpieczeństwa przeciwpożarowego UL 1581, IEC 60332-2-2 oraz charakteryzujący się wysoką elastycznością (promień gięcia na postoju: 5x średnica zewnętrzna, w ruchu: 10x średnica).
- Szerokie spektrum napięć pracy – 24 V AC ±20% / DC ±25% umożliwia uniwersalną integrację w systemach automatyki.
Typowe zastosowania – Analizator MSUD FORM A
Podwójny analizator MSUD FORM A 18MM znajduje zastosowanie w instalacjach, w których wymagana jest niezawodna sygnalizacja stanu działania siłowników i elektrozaworów, automatyka maszyn i linii produkcyjnych, systemy zarządzania mediami technologicznymi oraz instalacje wymagające podwójnej kontroli i wysokiej szczelności połączeń.
Urządzenie jest szczególnie polecane do:
- Automatyki przemysłowej – szybkie połączenia zaworów hydraulicznych i pneumatycznych.
- Sterowania maszynami i urządzeniami (OEM).
- Systemów rozproszonych I/O oraz szaf sterowniczych.
- Instalacji wymagających certyfikowanej ochrony IP67.
Konstrukcja i wytrzymałość – MSUD FORM A 18MM
Konstrukcja wtyczek i przewodu analizatora została opracowana z myślą o trwałości oraz odporności na agresywne media chemiczne. Wytrzymała obudowa z tworzywa sztucznego (PBT) oraz złącze z blokadą ze stali galwanizowanej gwarantują długotrwałe i niezawodne działanie, nawet w trudnych warunkach przemysłowych.
Wbudowane diody LED ułatwiają szybkie zlokalizowanie źródła sygnału, a specjalna wersja kabla oraz uszczelnienie typu PUR dodatkowo chronią przed niekorzystnymi czynnikami zewnętrznymi.
Właściwości użytkowe przewodu – Podwójny analizator MSUD FORM A
- Kolorystyka oznaczeń ułatwia montaż oraz diagnostykę (przewody czarne oraz zielono-żółty dla uziemienia).
- Brak szkodliwych składników – izolacja i płaszcz wolne od ołowiu, kadmu, FCKW i silikonu.
- Wysoka obciążalność prądowa – do 9,6 A na żyłę zgodnie z DIN VDE 0298-4.
- Szybka identyfikacja przewodów dzięki nadrukowi na izolacji.
Podwójny analizator MSUD FORM A 18MM 7000-58001-2172000 to propozycja dla wszystkich użytkowników, którzy oczekują niezawodności, bezpieczeństwa oraz pełnej kompatybilności z nowoczesnymi systemami automatyki.
