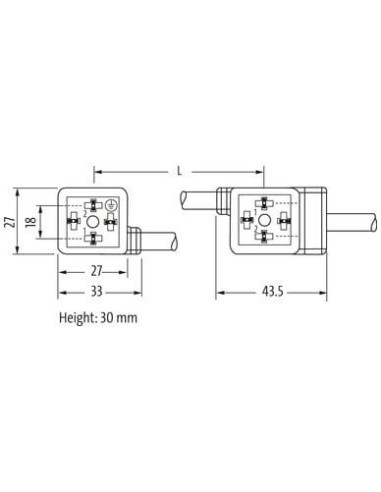

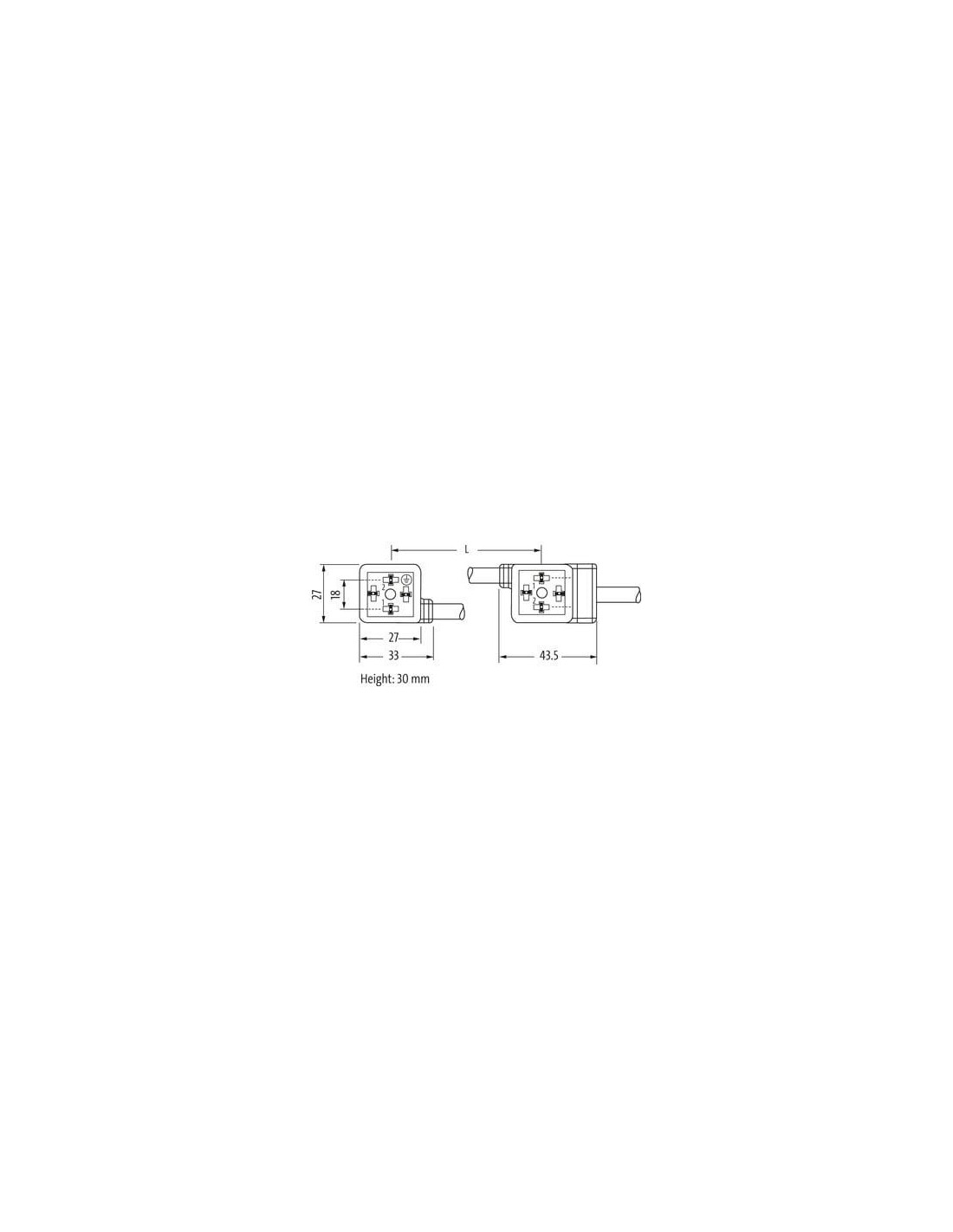

Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%

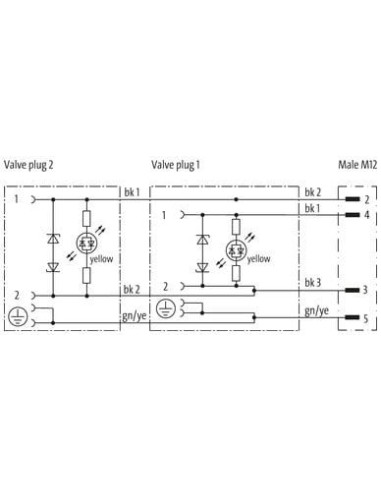

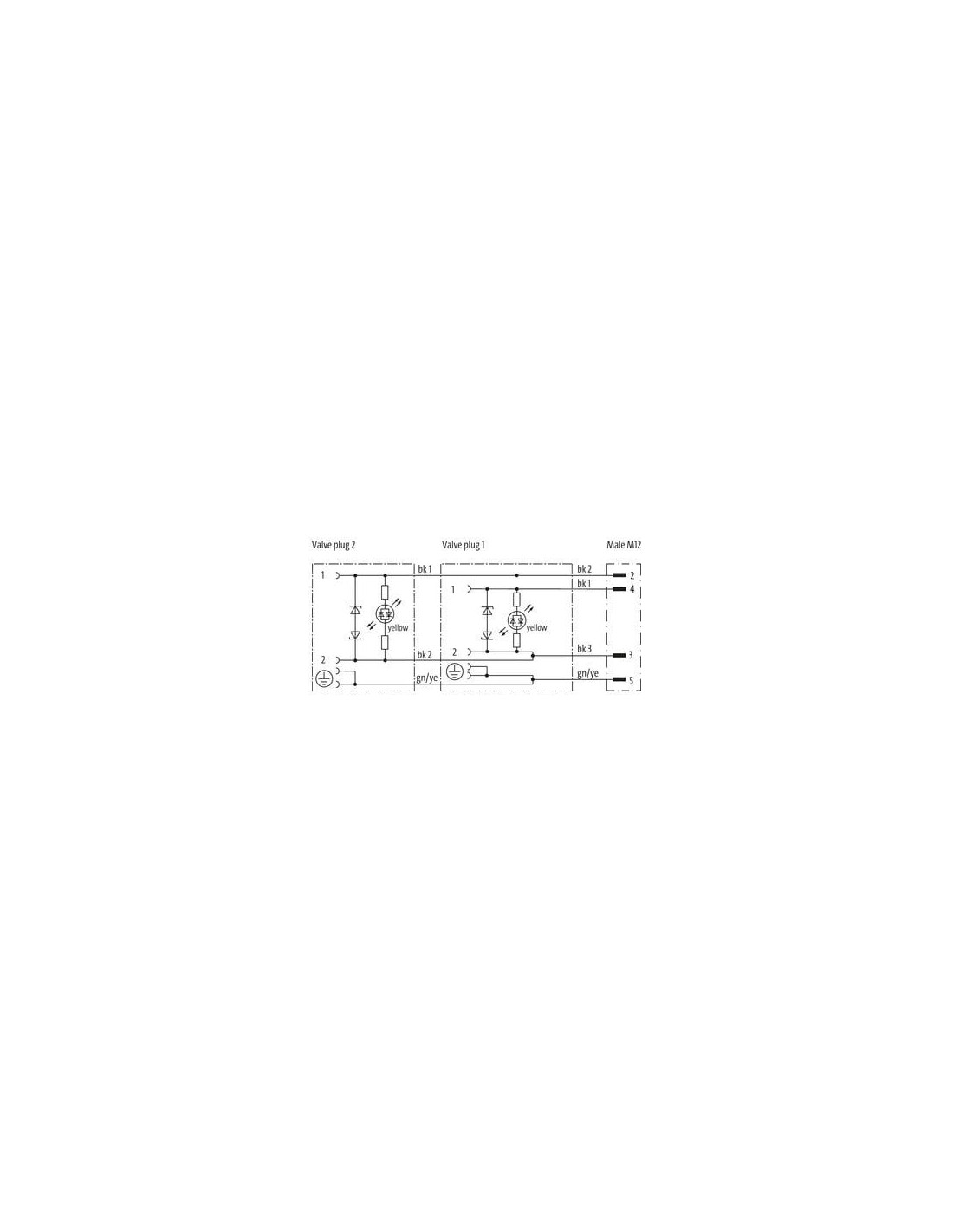

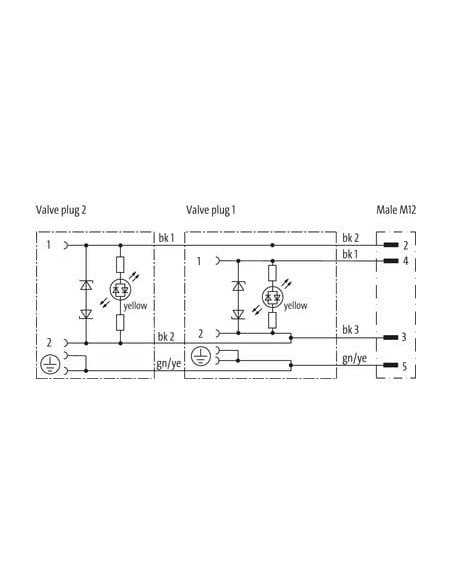

Dioda LED i obwód zabezpieczający
Przewód łączący L = 150 mm
PE zmostkowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Family construction form | MSUD A |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | MSUD A |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Strona 3

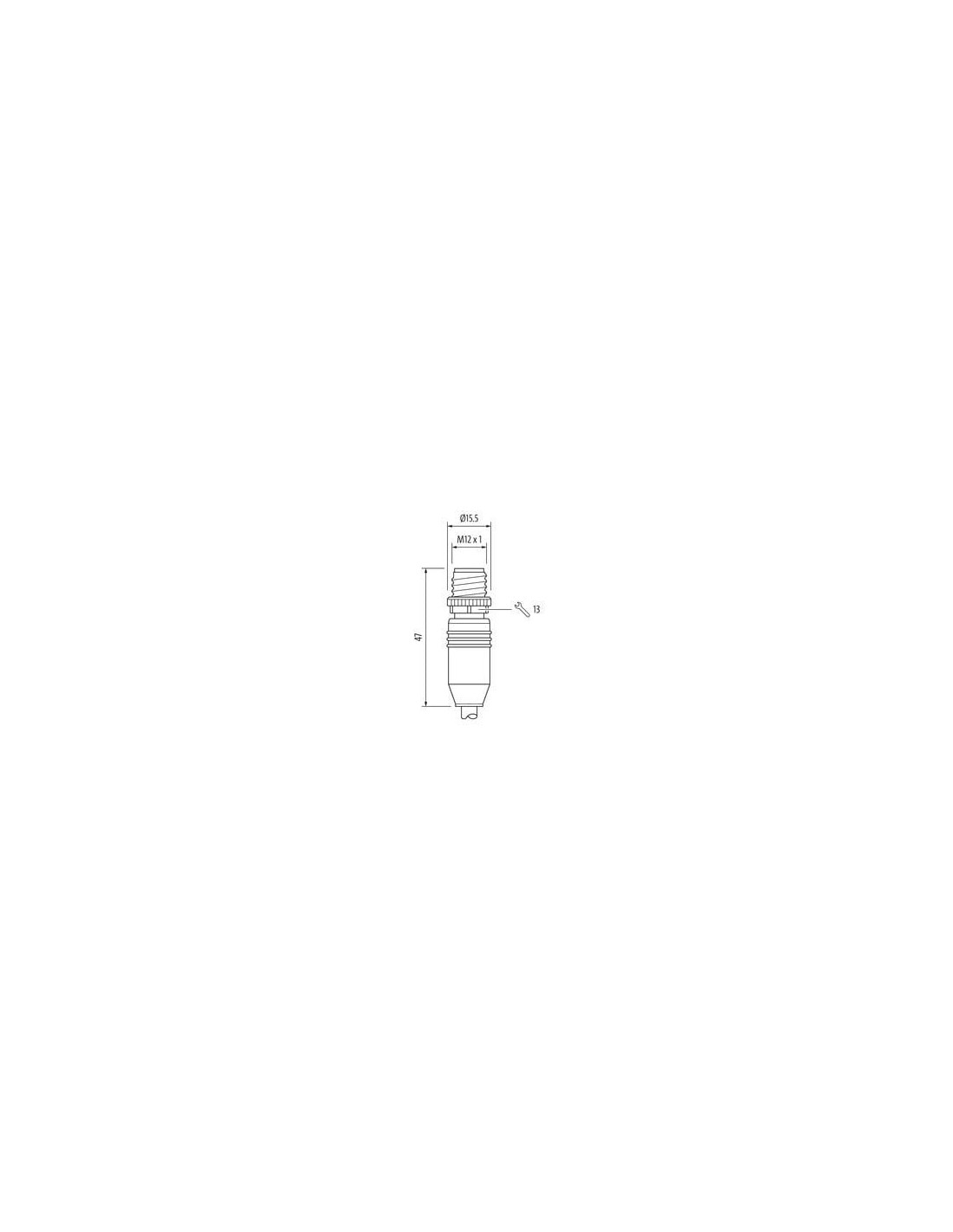

| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Pobór prądu maks. | 15 mA |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW 13 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady śruby | nickel plated |
| Materiał blokady śruby | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 637 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

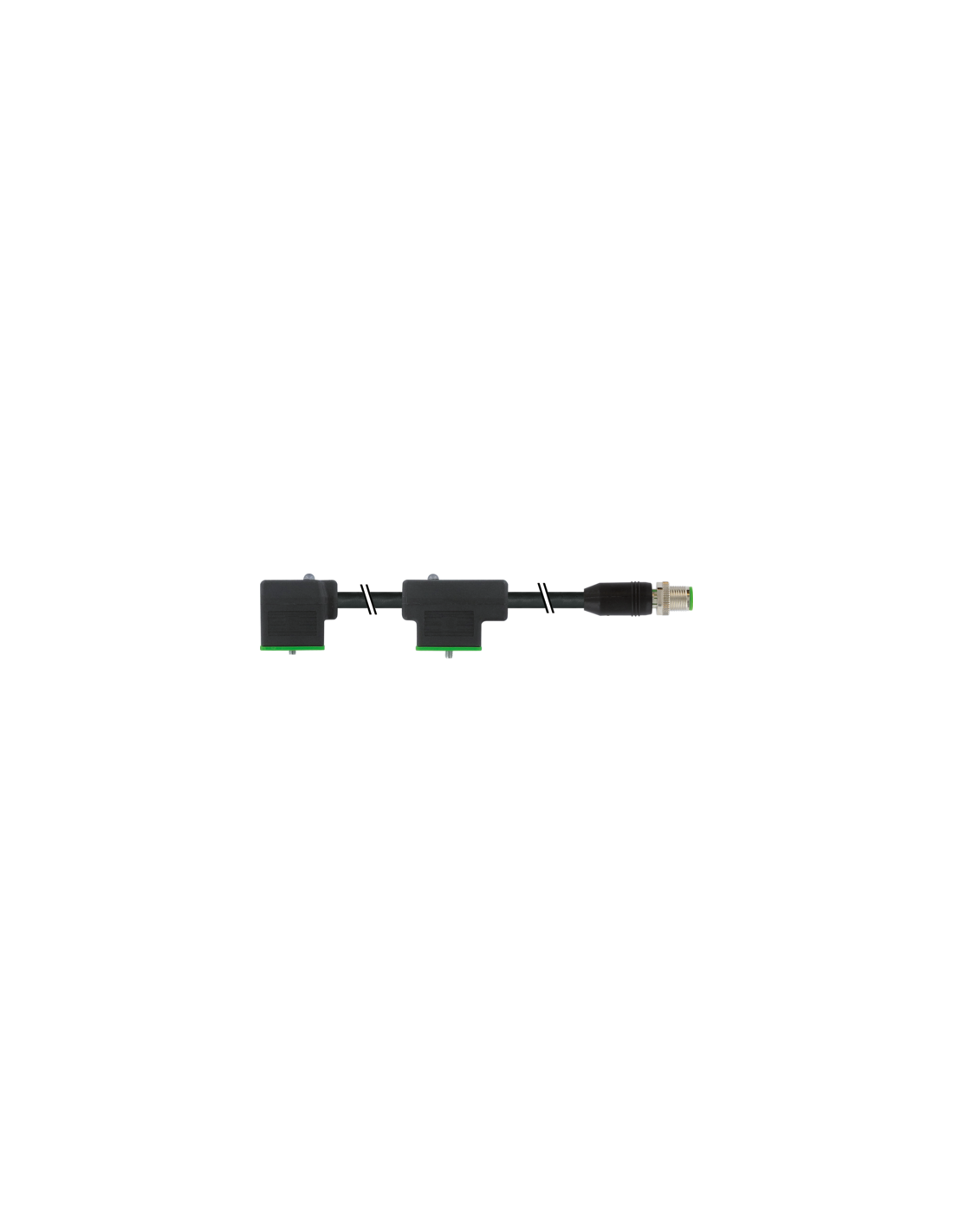

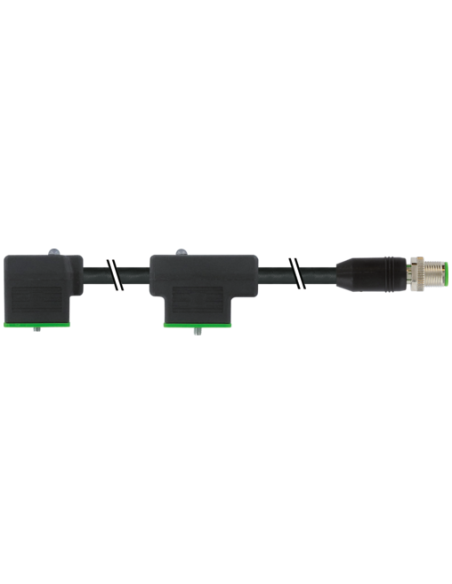

Złącze M12 męskie 0° z kablem – podwójny zawór MSUD A 18mm | kod: 7000-41591-6370200
Przemysłowe złącze M12 męskie 0° z kablem oraz podwójnym przyłączem zaworu w formacie MSUD A 18mm to profesjonalne rozwiązanie wykorzystywane w automatyce przemysłowej, aplikacjach maszynowych oraz w systemach pneumatycznych i hydraulicznych. Produkt pod kodem 7000-41591-6370200 umożliwia niezawodne połączenie dwóch cewek zaworowych z wyprowadzeniem na standardowe złącze M12, gwarantując wysoką trwałość i odporność na trudne warunki środowiskowe.
Typowe zastosowanie i zalety złącza zaworowego MSUD z kablem
Złącze przeznaczone jest do obsługi zaworów elektromagnetycznych i znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – integracji z liniami produkcyjnymi oraz systemami sterowania rozdzielaczami pneumatycznymi i hydraulicznymi.
- Budowie maszyn – do podłączania cewek zaworów w urządzeniach wymagających wysokiej odporności mechanicznej oraz pewnego połączenia elektrycznego.
- Aplikacjach, gdzie wymagane jest połączenie dwóch zaworów oraz szybki montaż i serwis czujników oraz siłowników.
Bezpieczna i szybka instalacja dzięki standardowi MSUD A oraz M12, a także zastosowaniu przejrzystego oznakowania przewodów.
Wytrzymałość i odporność złącza podwójnego zaworu M12 MSUD
Zastosowane materiały to trwały odlew cynkowy z powłoką niklowaną w części gwintowanej oraz wysokiej klasy plastik, charakteryzujący się odpornością chemiczną oraz na działanie olejów. Powłoka PUR na kablu zapewnia odporność na ścieranie, promieniowanie UV, oleje oraz trudne warunki środowiskowe. Produkt spełnia wysokie wymagania przemysłowe pod względem szczelności (klasa ochrony IP67), co umożliwia jego stosowanie również w wilgotnych i zapylonych środowiskach.
Główne cechy techniczne podwójnego złącza zaworowego M12 z kablem
- Podłączenie dwóch cewek zaworowych z wyjściem na M12
- Długość przewodu: 2 metry (inne długości dostępne na zamówienie)
- Napięcie zasilania: 24 V AC/DC (z tolerancją AC ±20%, DC ±25%)
- Prąd maksymalny: 15 mA
- Wbudowana dioda LED sygnalizacyjna oraz dioda Z (obwód zabezpieczający)
- 4-żyłowy kabel ze skrętką miedzianą (przewody czarne, zielono-żółty PE)
- Wytrzymałość temperaturowa: od -40°C do +90°C
- Spełnia normy UV, odporności ogniowej i chemicznej
- Wytrzymałość na zginanie: idealny do ruchomych aplikacji (liczba cykli zgięcia do 10 milionów!)
Budowa – szczegóły konstrukcyjne i wygoda instalacji

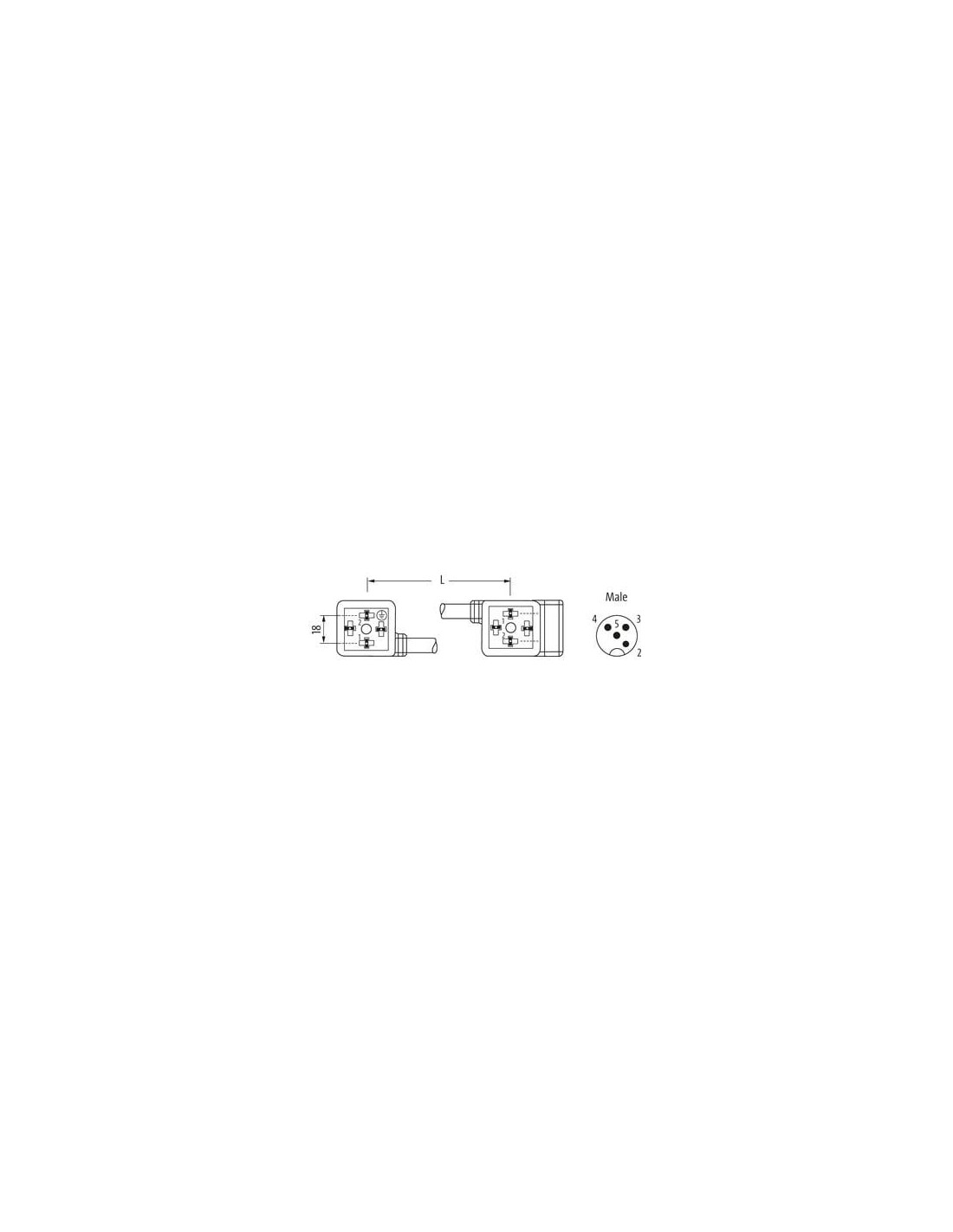

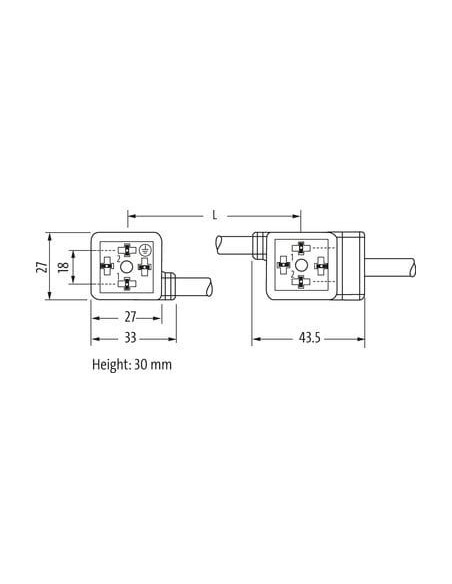

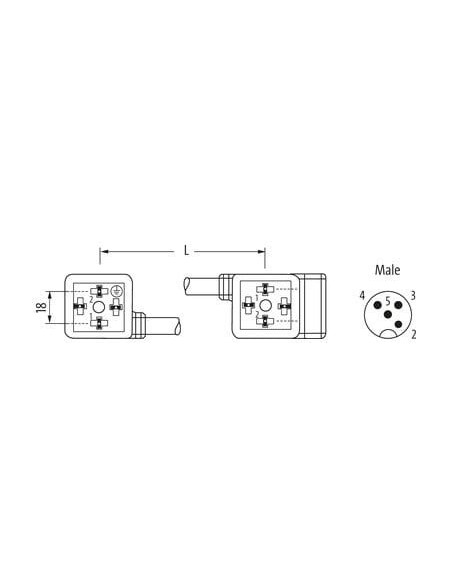

Konstrukcja złącza formatu MSUD A (DIN 43650-A, 18 mm) ułatwia szybkie podłączenie oraz serwisowanie zaworów typu A. Złącze M12 męskie pozwala na łatwe wpięcie do standardowych przewodów sterowniczych maszyn, czujników czy rozdzielaczy. Praktyczne wymiary oraz wyraźny układ pinów eliminują ryzyko błędnego połączenia, a wbudowane zabezpieczenia chronią podłączone urządzenia przed przepięciami. Integracja diody LED umożliwia łatwą diagnostykę stanu napięcia zaworu.
Dlaczego warto wybrać złącze: M12 męski + podwójny zawór MSUD A?
- Wielofunkcyjność – obsługa dwóch cewek zaworowych z jednego kabla.
- Oszczędność miejsca i prostota okablowania.
- Odporność na czynniki zewnętrzne i agresywne środowisko przemysłowe.
- Bezhalogenowe, wolne od ołowiu i kadmu materiały – przyjazne dla środowiska.
- Wysoka jakość wykonania i długowieczność produktu.
Podwójne złącze zaworowe M12 to kluczowy element w każdej nowoczesnej automatyce przemysłowej, zapewniający niezawodność i bezpieczeństwo działania instalacji oraz łatwość serwisowania.
