Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Przewód łączący L = 150 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 036 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

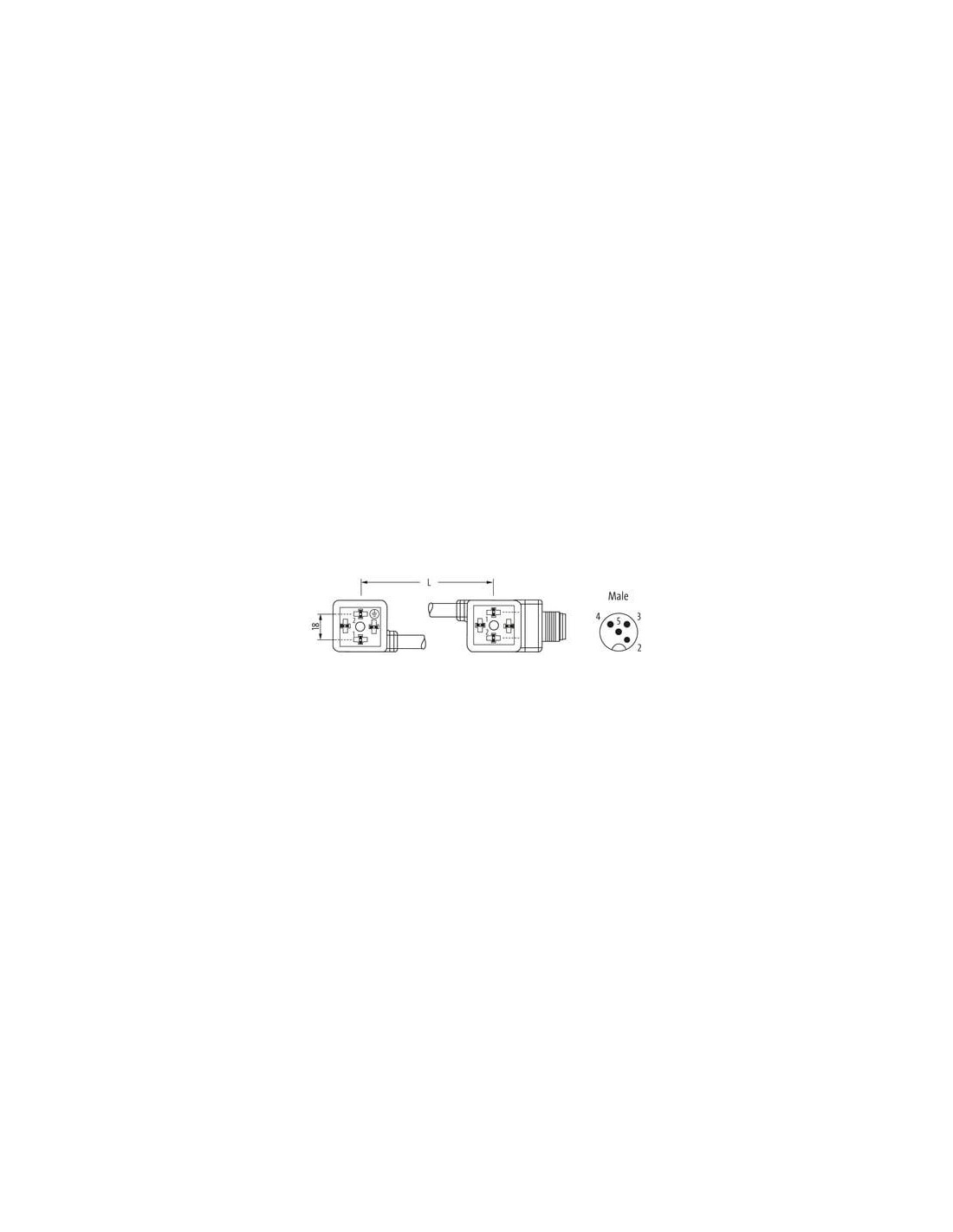

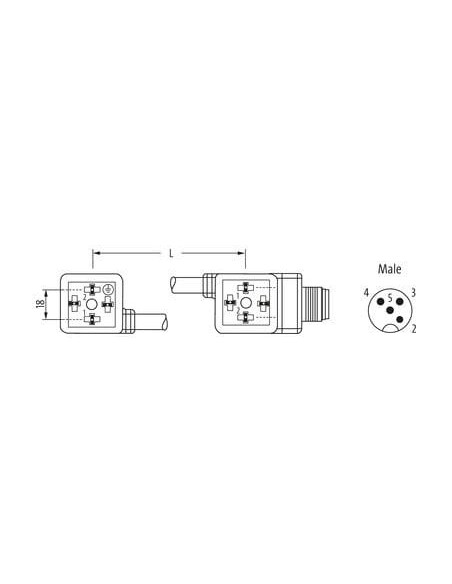

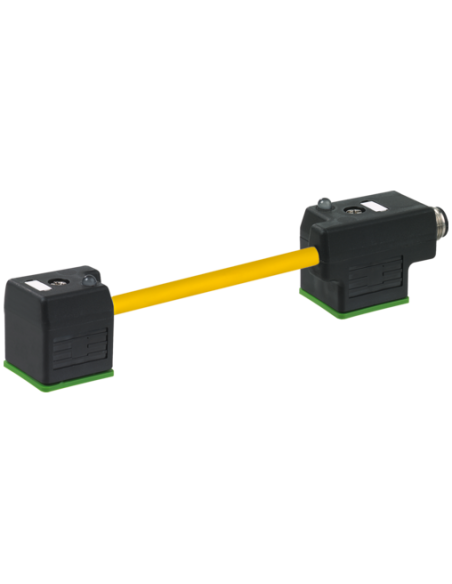

Mostek zaworowy MSUD typ A 18mm - M12 7000-41581-0360000 – Złącze do elektrozaworów z przewodem sygnałowym
Mostek zaworowy MSUD typ A 18mm - M12 o numerze katalogowym 7000-41581-0360000 to wysokiej jakości akcesorium przeznaczone do integracji z elektrozaworami pneumatycznymi i hydraulicznymi. To rozwiązanie zapewnia nie tylko niezawodne podłączenie, ale także znacząco przyspiesza instalację oraz wymianę elementów automatyki przemysłowej.
Zastosowanie mostka zaworowego MSUD Typ A – Kompatybilność i branże
Mostek zaworowy MSUD Typ A znajduje zastosowanie w:
- Automatyce przemysłowej
- Systemach sterowania pneumatycznego i hydraulicznego
- Maszynach produkcyjnych i pakujących
- Liniach montażowych
- Stacjach testowania i kontroli
- Układach dozujących
Produkt nadaje się do montażu w trudnych warunkach przemysłowych, gdzie wymagana jest
odporność na czynniki chemiczne, oleje i wilgoć.
Budowa i kluczowe cechy mostka zaworowego 18 mm MSUD
Mostek zaworowy o szerokości 18 mm wykonany jest z odpornego tworzywa sztucznego, dzięki czemu zapewnia stabilność oraz ochronę mechaniczną przy jednoczesnym ograniczeniu masy. Posiada przewód połączeniowy o długości 150 mm, a także złącze typu M12 umożliwiające szybkie podłączenie.
- Wysoki stopień ochrony – IP67 (pełne zabezpieczenie przed pyłem i wilgocią)

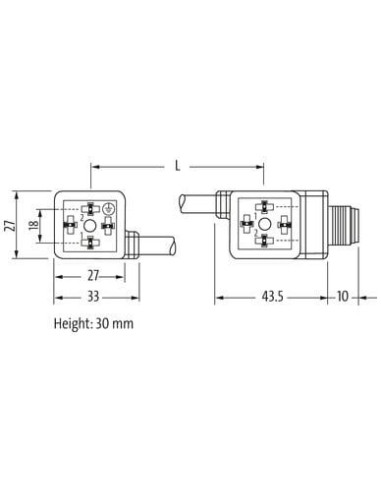

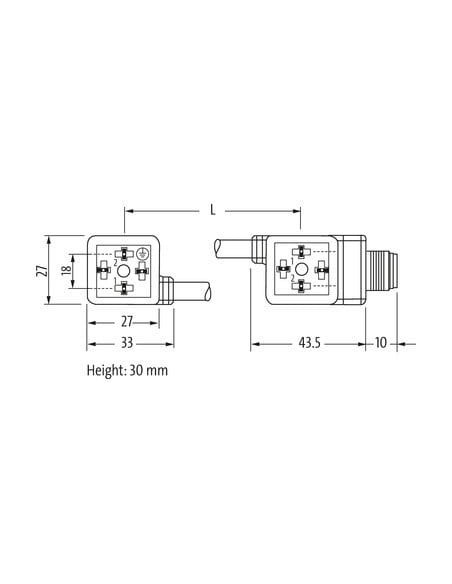

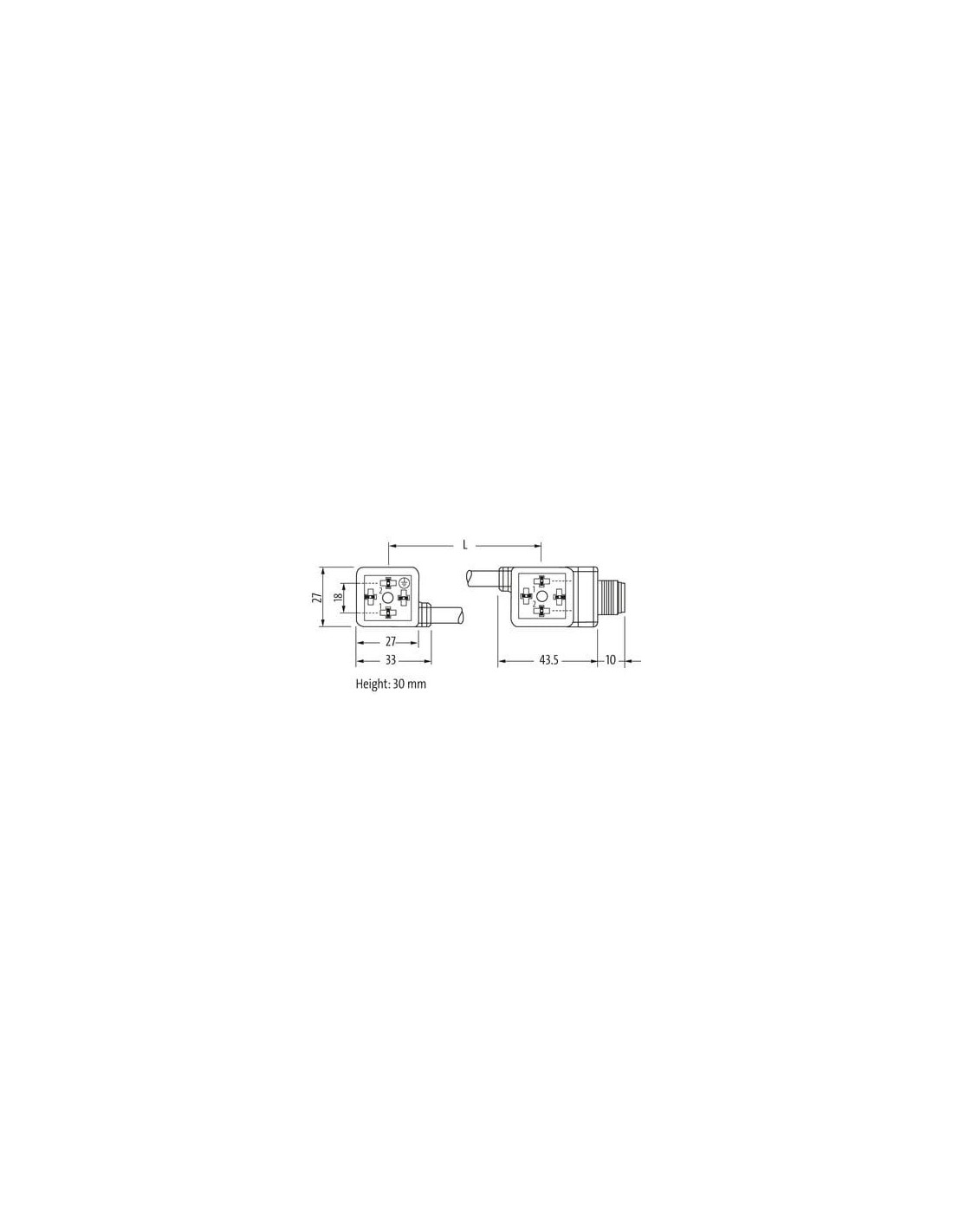

- Kompaktowa konstrukcja (szerokość 18 mm, wysokość 30 mm)
- Elementy montażowe typu "włożone, przykręcone"
- Kabel z wytrzymałą powłoką PUR – odporny na ścieranie, oleje i agresywne chemikalia
- Zintegrowana dioda LED (kolor żółty) sygnalizująca stan pracy
- Obwód zabezpieczający chroniący przed przepięciami
- Przewód 3-żyłowy o przekroju 0,75 mm² – wysoka obciążalność prądowa
- Temperatura pracy: od -25°C do +85°C (obudowa), od -40°C do +90°C (kabel w stałej instalacji)

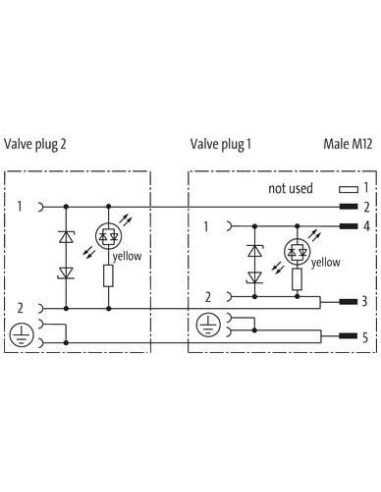

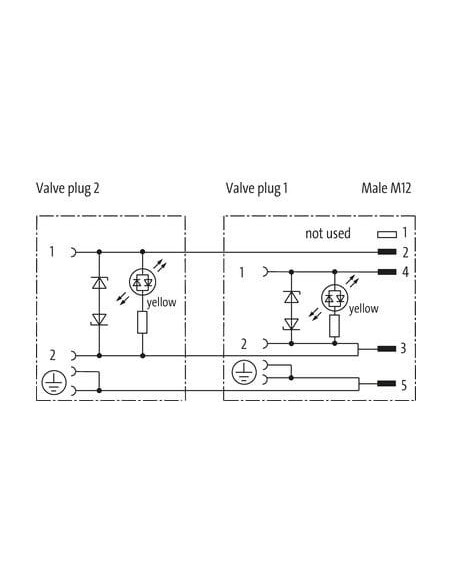

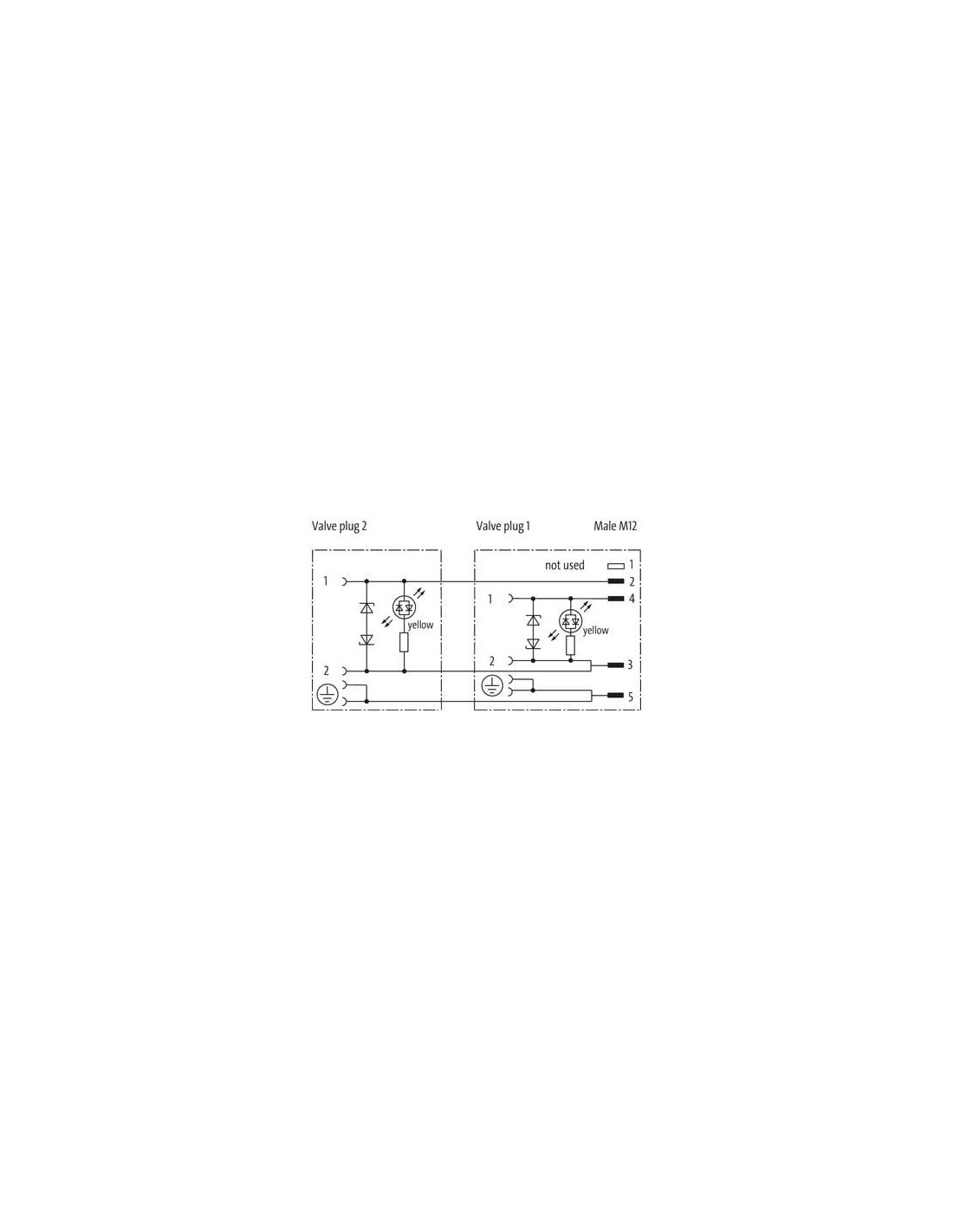

Możliwości podłączenia i schematy
Mostek zaworowy wyposażony jest w uniwersalne złącze M12 oraz standardową głowicę MSUD typu A. Oferuje łatwe podłączenie zarówno po stronie zaworu, jak i instalacji sterującej. Wyprowadzenia oraz diody LED umożliwiają łatwą diagnostykę stanu pracy.
Produkt może być bezpiecznie stosowany w aplikacjach wymagających wielokrotnego gięcia przewodu – spełnia normy odporności na liczne cykle zginania oraz skręcania. Dzięki temu sprawdza się m.in. w ruchomych elementach linii technologicznych oraz automatyce procesowej.
Najważniejsze zalety mostka zaworowego MSUD typ A 18 mm - M12
- Szybka wymiana oraz montaż zaworów
- Odporność na czynniki chemiczne i środowiskowe
- Wysokie bezpieczeństwo elektryczne oraz mechaniczne
- Wyraźna sygnalizacja świetlna pracy dzięki wbudowanym diodom LED
- Zgodność z normami branżowymi oraz certyfikat cURus
Mostek zaworowy MSUD typ A 18mm - M12 doskonale sprawdza się podczas realizacji nowoczesnych aplikacji automatyki. Ułatwia konserwację instalacji oraz błyskawiczną diagnostykę usterek. Dzięki swojej trwałości i odporności jest chętnie stosowany w aplikacjach przemysłowych, gdzie liczy się niezawodność oraz łatwość obsługi.
