Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Przewód łączący L = 150 mm
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 627 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | czarny |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
Konektor zaworowy MSUD typ A 18 mm do kabla – 7000-58021-6270500
Konektor zaworowy MSUD typ A 18 mm to profesjonalne rozwiązanie przeznaczone do bezpiecznego i pewnego podłączenia elektromagnesów zaworowych oraz urządzeń sterujących w automatyce przemysłowej. Produkt spełnia obowiązujące normy odporności na czynniki chemiczne, mechaniczne oraz środowiskowe.
Zastosowanie konektora zaworowego typ A w automatyce przemysłowej
Konektor zaworowy MSUD typ A o rozstawie 18 mm znajduje szerokie zastosowanie w:
- systemach sterowania pneumatycznego i hydraulicznego,
- maszynach przemysłowych i liniach technologicznych,
- aplikacjach wymagających szybkiego i trwałego połączenia elektromagnesów z instalacją elektryczną,
- obsłudze zaworów procesowych oraz siłowników automatyki.
Charakterystyka i konstrukcja konektora zaworowego MSUD typ A
Konektor zaworowy typ A jest wyposażony w zaawansowaną diody LED oraz obwód zabezpieczający, co umożliwia natychmiastową sygnalizację statusu połączenia oraz chroni instalację przed skutkami przepięć. Solidna obudowa z tworzywa sztucznego zapewnia wysoką odporność chemiczną oraz na działanie olejów. Produkt posiada stopień ochrony IP67, co gwarantuje bezproblemową eksploatację w trudnych warunkach przemysłowych.
Konstrukcja oraz parametry techniczne złączy MSUD typ A 18 mm
Złącze jest dostosowane do napięcia zasilania 24 V AC/DC (z tolerancją ±20% dla AC oraz ±25% dla DC). Maksymalny prąd roboczy wynosi 4 A, natomiast czas opóźnienia przełączania nie przekracza 20 ms.
- Standardowa długość przewodu: 5 m (możliwość zamówienia innych długości na życzenie)
- Materiał płaszcza przewodu: PUR (poliuretan) o zwiększonej odporności na ścieranie
- Temperatura pracy: od -25°C do 85°C dla złącza, od -30°C do 80°C dla przewodu w stanie spoczynku
- Przewód 4-żyłowy, żyły czarne oraz zielono-żółta z opisem
- Twardość płaszcza: 85 ± 5 Shore A
Bezpieczeństwo i trwałość złączy zaworowych typ A
Dzięki wykonaniu z trwałych materiałów oraz specjalnym uszczelnieniom, konektor zaworowy MSUD typ A oferuje podwyższoną odporność na działanie wilgoci, pyłu, promieniowania UV oraz substancji chemicznych. Jest to szczególnie ważne w środowiskach o wysokich wymaganiach dotyczących niezawodności i długowieczności instalacji.
Łatwość montażu i użytkowania konektora MSUD typ A
Montaż odbywa się poprzez włożenie i przykręcenie złącza. Przewód konektora wyposażony jest w funkcję ochrony przed zginaniem oraz mechaniczne odciążenie, dzięki czemu zachowana zostaje wysoka klasa szczelności złącza przy prawidłowym ułożeniu.
- Typ gwintu: M3
- Maksymalny moment dokręcania: 0,4 Nm
Korzyści z zastosowania konektora zaworowego MSUD do kabla o podwyższonej wytrzymałości
Wybierając konektor zaworowy typ A o podwyższonej odporności na warunki środowiskowe, użytkownik uzyskuje:
- Bezpieczne, trwałe i wygodne podłączenie zaworów elektromagnetycznych
- Wysoką odporność na oleje, chemikalia, płyny chłodzące i ścieranie
- Precyzję wskazań stanu pracy dzięki wbudowanej diodzie LED
- Ochronę instalacji elektrycznej przed awarią i przepięciami
- Pewność szczelności i niezawodności połączeń dzięki klasie ochrony IP67
Konektor zaworowy MSUD typ A 18 mm do kabla jest standardowym rozwiązaniem stosowanym w aplikacjach przemysłowych, gdzie niezawodność połączeń i szybkość serwisu są priorytetem.

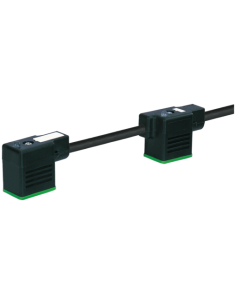

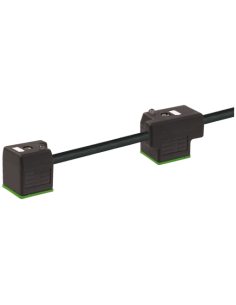

Polecamy także inne produkty z kategorii: Podwójne złącza zaworowe »
