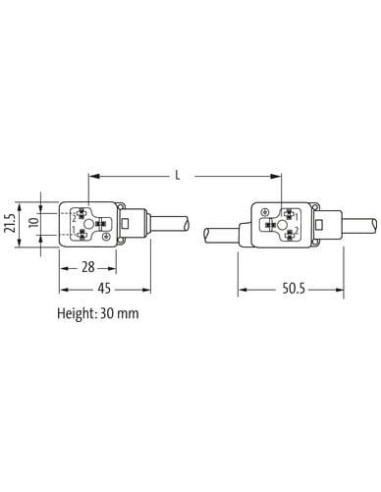

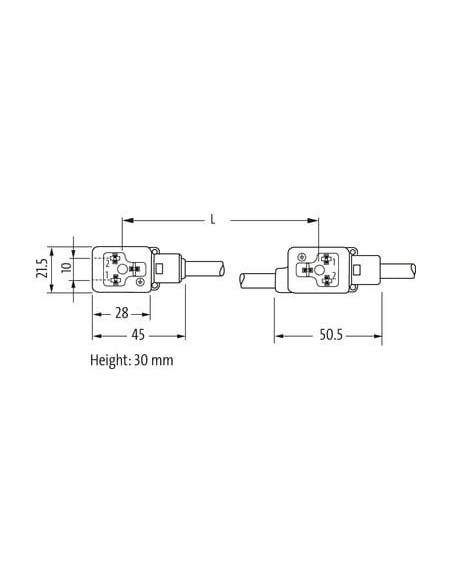

Typ B (10 mm)
24 V AC ±20% / DC ±25%

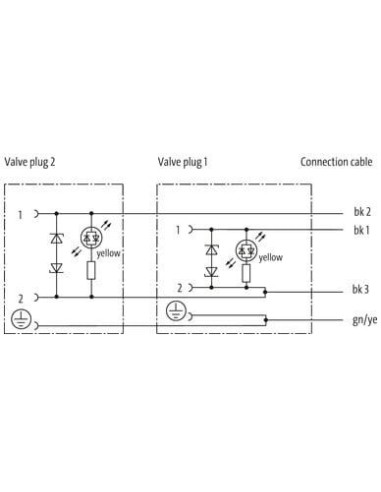

Dioda LED i obwód zabezpieczający
Przewód łączący L = 200 mm
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 627 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | czarny |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

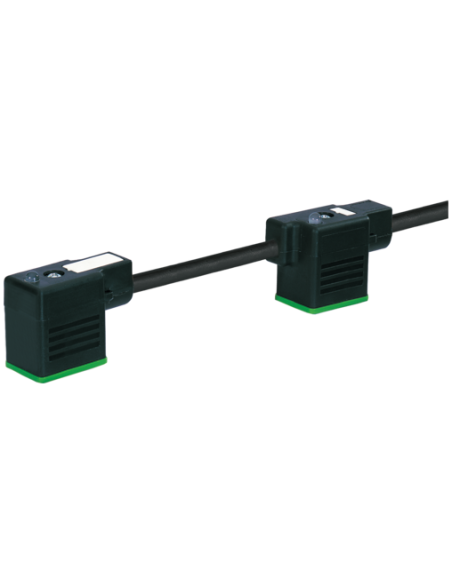

Zawór podwójny MSUD format B 10 mm na kabel 7000-58241-6270500 – profesjonalne złącze do automatyki
Zawór podwójny MSUD format B 10 mm na kabel o długości 5 m (kod produktu: 7000-58241-6270500) to niezawodne rozwiązanie przeznaczone do zastosowań w systemach automatyki przemysłowej. Produkt jest przystosowany do współpracy z napięciem 24 V AC/DC, wyposażony w diody LED sygnalizujące stan pracy oraz układy zabezpieczające, co zapewnia bezpieczne i trwałe użytkowanie nawet w wymagających aplikacjach.
Kluczowe zalety zaworu podwójnego MSUD format B 10 mm
- Kompaktowy format B (10 mm) – idealny do montażu w miejscach o ograniczonej przestrzeni.
- Obudowa z odpornego tworzywa sztucznego – zwiększona odporność chemiczna oraz na oleje zapewniają długą żywotność.
- Wysoka szczelność IP67 – gwarantuje bezproblemowe działanie w trudnych warunkach przemysłowych, przy odpowiednim zamontowaniu i dokręceniu złącza.
- Zintegrowane diody LED – żółte wskaźniki stanu pozwalają na szybką diagnostykę stanu zaworów.
- Wbudowany obwód zabezpieczający – ochrona przed przepięciami i zakłóceniami elektrycznymi.
- Wytrzymały kabel PUR – trwałość i odporność na uszkodzenia mechaniczne, UV, płomień oraz benzynę.
- Elastyczne długości przewodu – możliwość zamówienia różnych długości kabli na życzenie.
Typowe zastosowania zaworu podwójnego MSUD format B 10 mm
Zawór dedykowany jest do szerokiego wachlarza zastosowań przemysłowych, gdzie niezawodność, odporność oraz prosty montaż odgrywają kluczową rolę. Typowe obszary użytkowania obejmują:
- Automatyzację procesów produkcyjnych – zasilanie i sterowanie siłownikami pneumatycznymi oraz hydraulicznymi.
- Instalacje maszynowe – kompatybilność z zaworami elektromagnetycznymi różnych producentów.
- Przemysł spożywczy, chemiczny, farmaceutyczny – wysoka odporność na agresywne media oraz ścisłe wymagania dotyczące czystości i bezpieczeństwa.
- Szybka diagnostyka maszyn dzięki wbudowanym wskaźnikom LED, które informują o stanie sterowania zaworem.
Solidna konstrukcja i wytrzymałość
Konstrukcja zaworu oparta jest na nowoczesnych materiałach, takich jak tworzywo sztuczne o dobrych właściwościach chemicznych oraz osłona przewodu wykonana z PUR, co przekłada się na odporność kabla na czynniki mechaniczne i środowiskowe. Zastosowane uszczelnienia oraz przemyślana budowa zapewniają szczelność nawet w środowisku o wysokiej wilgotności i zapyleniu.
Bezproblemowy montaż i niezawodne połączenia
Złącza o gwincie M3 umożliwiają łatwy, szybki i pewny montaż. Dodatkowe uwagi montażowe:
- Zastosowanie zabezpieczenia przed naprężeniami kabli – zaleca się stosowanie opasek kablowych.
- Przestrzeganie minimalnych promieni gięcia kabli dla zachowania wysokiej klasy szczelności IP.
Dane techniczne – podsumowanie najważniejszych parametrów
- Napięcie pracy: 24 V AC/DC
- Stopień ochrony: IP67
- Maksymalny prąd na styk: 4 A
- Temperatura pracy: od –25 °C do 85 °C
- Długość kabla: 5 m
- Materiał płaszcza kabla: PUR, bezołowiowy, wolny od kadmu
- Przekrój żyły przewodu: 0,75 mm², 4 żyły skręcone
Przed doborem produktu do aplikacji z agresywnymi mediami zaleca się konsultację z dokumentacją producenta lub specjalistą w celu weryfikacji odporności materiałowej.
Podwójny zawór MSUD format B 10 mm – pewność i bezpieczeństwo w środowisku przemysłowym
Wybór zaworu podwójnego MSUD format B 10 mm to gwarancja niezawodności nawet w najcięższych warunkach pracy, szerokie możliwości zastosowań oraz szybka integracja z różnorodnymi systemami automatyzacji. Wysoka jakość materiałów i solidna konstrukcja pozwalają na długotrwałe użytkowanie bez ryzyka awarii i przestojów.
Polecamy także inne produkty z kategorii: Podwójne złącza zaworowe »
