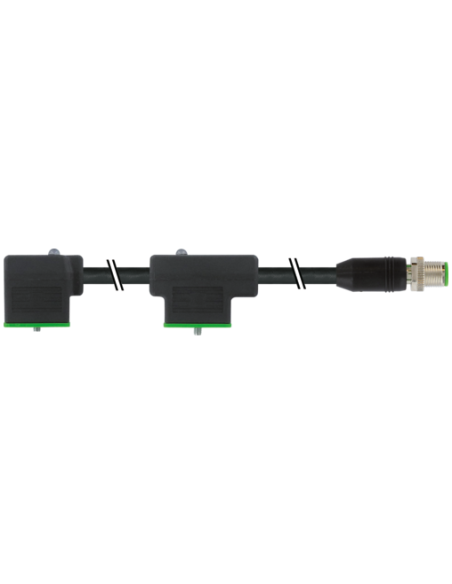

Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%

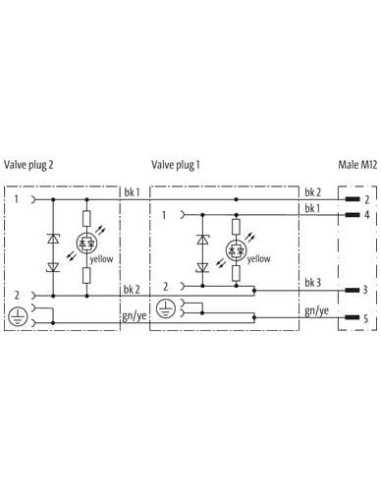

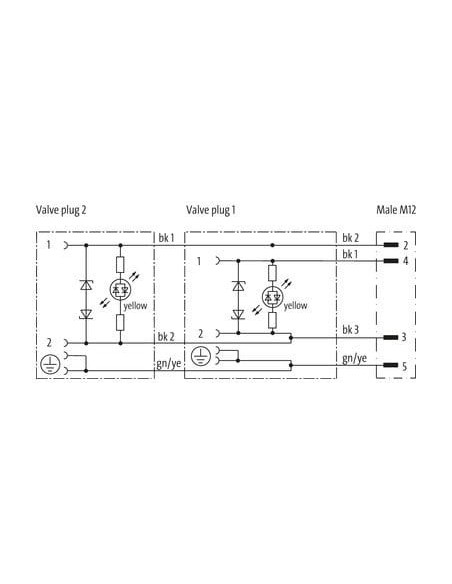

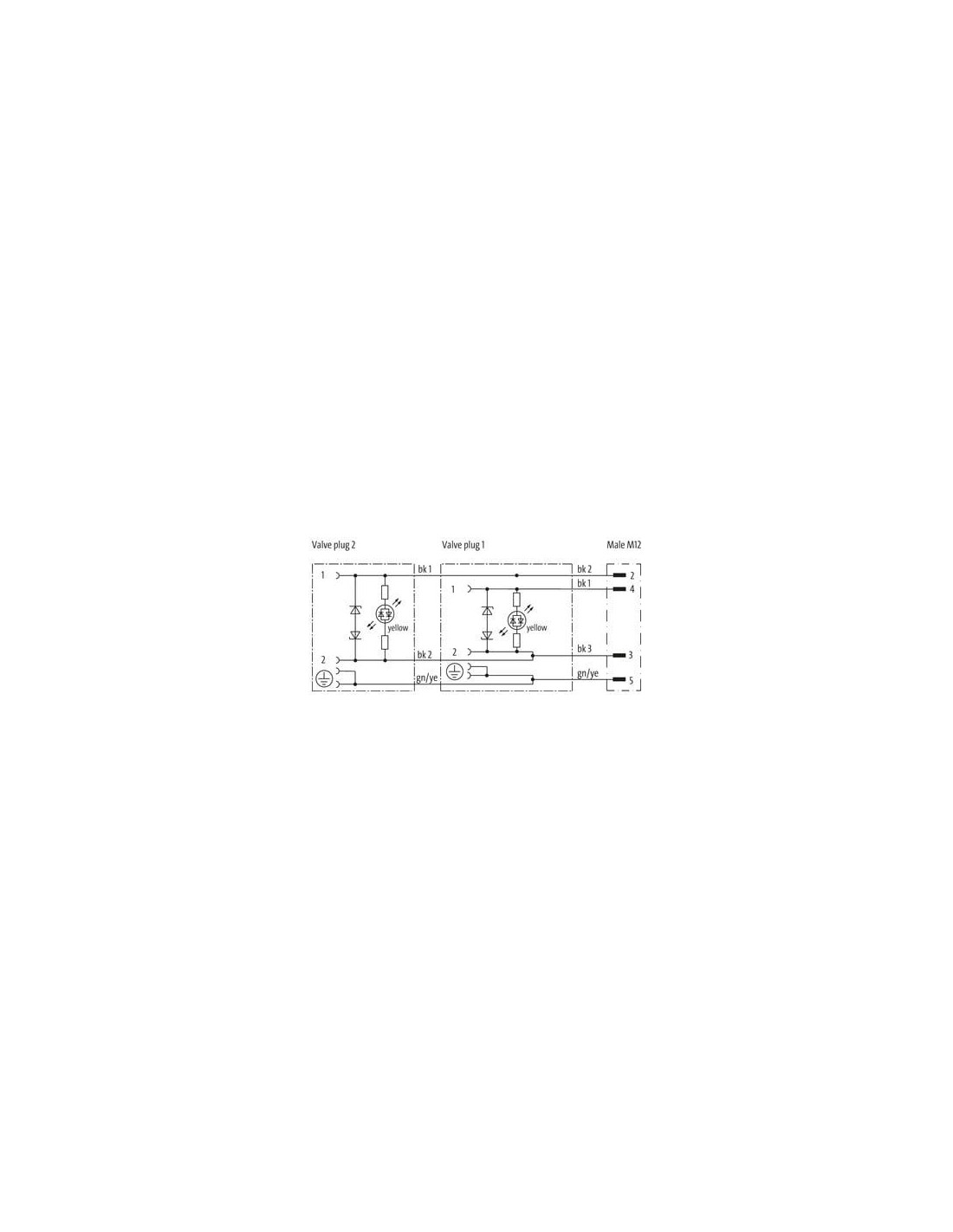

Dioda LED i obwód zabezpieczający

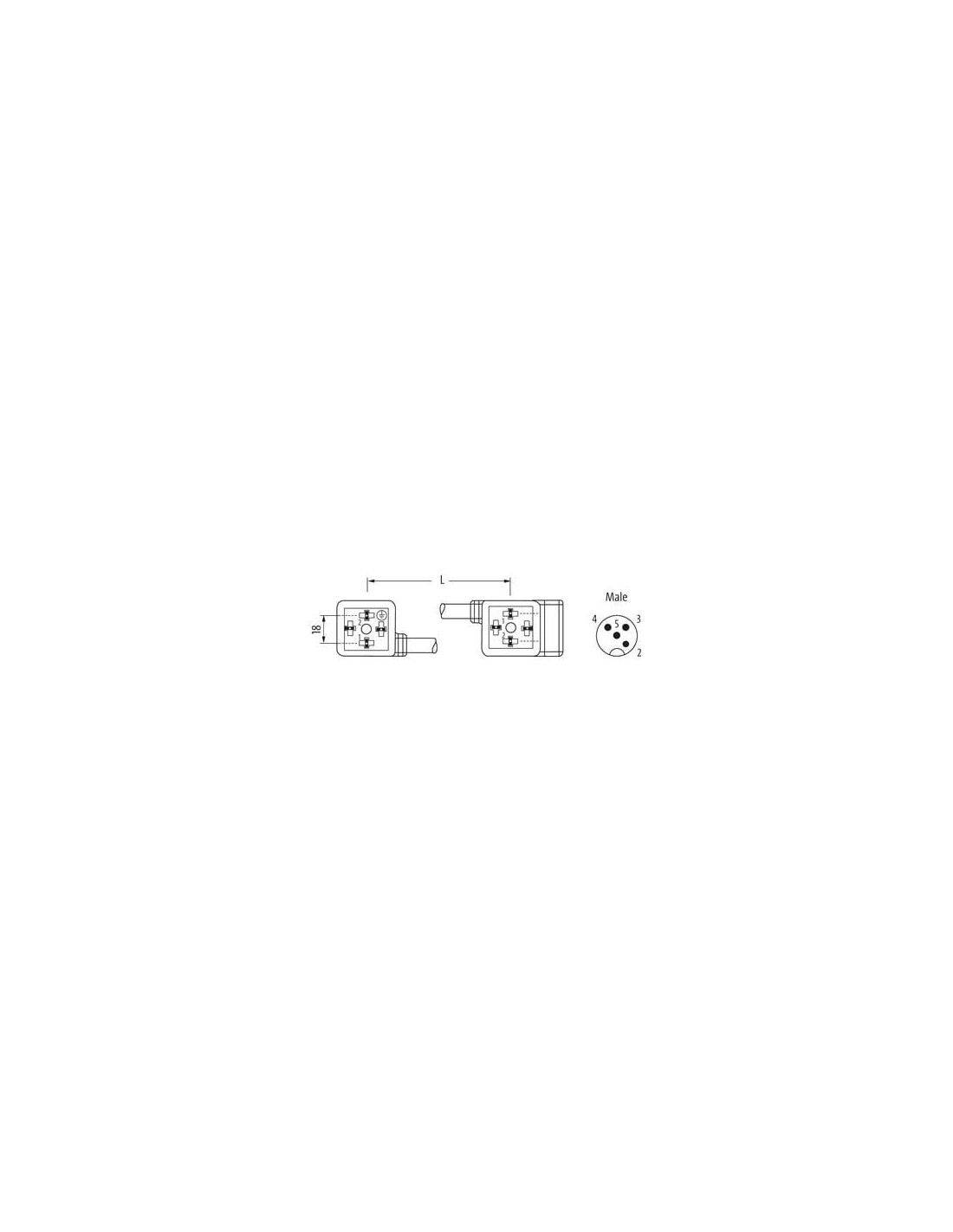

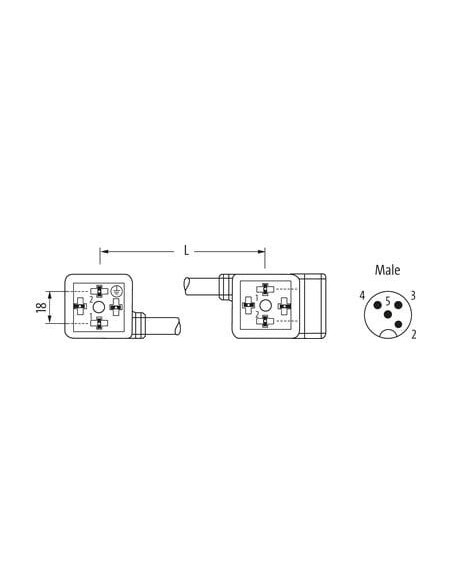

Przewód łączący L = 150 mm
PE zmostkowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Family construction form | MSUD A |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | MSUD A |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Pobór prądu maks. | 15 mA |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW 13 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady śruby | nickel plated |
| Materiał blokady śruby | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 637 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Wtyczka odprowadzająca M12 męska 0°, MSUD format A 18 mm - Zastosowanie i funkcje
Wtyczka odprowadzająca M12 męska 0° / MSUD format A 18 mm, o kodzie produktu 7000-41591-6370300, to wysokiej jakości komponent wykorzystywany w systemach automatyki przemysłowej oraz w instalacjach zasilających urządzenia elektrozaworów. Konstrukcja zgodna z formatem MSUD A (18 mm) zapewnia szeroką kompatybilność z wieloma standardowymi zaworami i czujnikami. Obudowa wykonana z odpornego tworzywa sztucznego gwarantuje ochronę przed chemikaliami oraz olejami, co umożliwia użytkowanie w wymagających warunkach przemysłowych.
Najważniejsze cechy techniczne wtyczki M12 MSUD A
- Stopień ochrony IP67 według EN IEC 60529 pozwala na stosowanie w miejscach narażonych na wilgoć i zabrudzenia.
- Zakres napięć roboczych 24 V AC/DC – kompatybilność z popularnymi układami zasilania.
- Wbudowana dioda LED sygnalizująca stan pracy oraz obwód zabezpieczający (Z-Diode) chroniący przed przepięciami.
- Kabel o długości 3 m, wykonany z trwałego PUR, z czterożyłową konstrukcją skręcaną, oznaczenie przewodów zgodne z przemysłowymi standardami.
- Możliwość indywidualnej konfiguracji długości kabla na zamówienie, co zapewnia elastyczność w różnych zastosowaniach.
Zalety oraz możliwości wykorzystania złącza odprowadzającego M12 męskiego 0°
Wtyczka M12 MSUD A 18 mm sprawdzi się wszędzie tam, gdzie istotne jest pewne i szybkie podłączenie siłowników, zaworów elektromagnetycznych czy czujników pracujących w trudnych warunkach środowiskowych. Przykładowe obszary zastosowania:
- Automatyka przemysłowa – instalacja w maszynach i liniach produkcyjnych, również w środowisku o wysokim zapyleniu i w obecności cieczy technologicznych.
- Sterowanie zaworami – elektrozawory pneumatyczne i hydrauliczne wymagające sygnalizacji LED oraz ochrony przed przepięciami.
- Przemysł spożywczy, chemiczny i motoryzacyjny – odporność materiałowa złącza na typowe środki czyszczące oraz oleje.
Odporność i bezpieczeństwo pracy
Obudowa oraz kabel są wykonane z materiałów wolnych od kadmu, ołowiu oraz innych szkodliwych substancji, zgodnie z aktualnymi normami środowiskowymi. Izolacja kabli wykonana z PP oraz PUR gwarantuje wysoką odporność na ścieranie, promieniowanie UV (według DIN EN ISO 4892-2 A), płomienie oraz szeroki zakres temperatur pracy: od -40°C do 90°C.
Dzięki wysokiemu stopniowi ochrony IP67, wtyczka jest doskonale przystosowana do pracy zarówno w stacjonarnych, jak i ruchomych połączeniach, gdzie wymagane są dziesiątki milionów cykli zgięcia oraz odporność na dynamiczne skręty przewodu.
Typowa konstrukcja oraz sposób montażu
Bardzo kompaktowa budowa – wtyczka MSUD A 18 mm przeznaczona jest do montażu przez włożenie i przykręcenie. Specjalny niklowany pierścień blokujący oraz cynkowy odlew ciśnieniowy w mechanizmach śrubowych zapewniają pewność połączenia oraz łatwą, bezpieczną instalację. Klucz montażowy SW 13 umożliwia szybkie przytwierdzenie w trudno dostępnych miejscach.
- Kompaktowe wymiary pozwalają na zastosowanie w ograniczonych przestrzeniach montażowych.
- Oznaczenie przewodów kolorami ułatwia szybką i bezbłędną instalację elektryczną.
Podsumowanie: Gdzie sprawdzi się złącze M12 MSUD A 18 mm?
Złącze M12 męskie 0° / MSUD format A 18 mm jest doskonałym rozwiązaniem dla instalacji automatyki przemysłowej, aplikacji sterujących zaworami, linii produkcyjnych, systemów pakowania lub robotyki. Zapewnia gwarancję wysokiej szczelności, bezpieczeństwa elektrycznego oraz odporności mechanicznej. Wtyczka została zaprojektowana z myślą o długotrwałej, bezproblemowej eksploatacji w miejscach, gdzie niezawodność połączenia ma kluczowe znaczenie dla stabilności całej infrastruktury.
