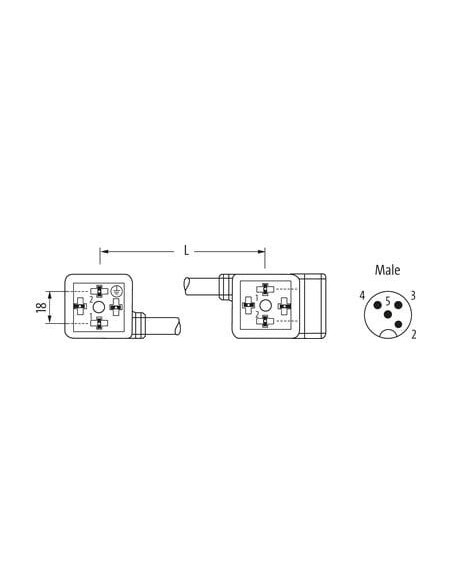

Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Przewód łączący L = 150 mm
PE zmostkowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Family construction form | MSUD A |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | MSUD A |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Pobór prądu maks. | 15 mA |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW 13 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady śruby | nickel plated |
| Materiał blokady śruby | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 637 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

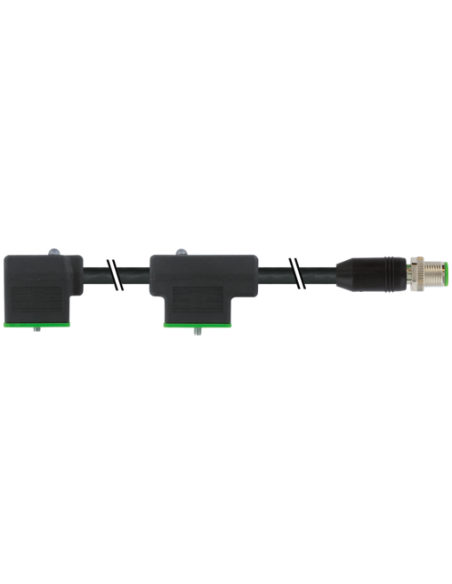

Męski przewód M12 0° z kablem / Złącze MSUD podwójny zawór format A 18mm – 7000-41591-6370150
Przewód podwójnego zaworu MSUD A 18mm z męskim złączem M12 to profesjonalne rozwiązanie do instalacji przemysłowych, gdzie wymagana jest niezawodność, ochrona oraz odporność na trudne warunki eksploatacji. Produkt o kodzie: 7000-41591-6370150 zapewnia uniwersalne połączenie w systemach automatyki i na liniach produkcyjnych.
Specjalistyczny przewód zasilający z podwójnym gniazdem zaworu – zastosowanie
Dedykowany do zasilania elektromagnetycznych zaworów pneumatycznych i hydraulicznych w maszynach oraz urządzeniach przemysłowych. Złącze MSUD w standardzie A (18 mm, złącze z tyłu) umożliwia łatwe i szybkie podłączanie zaworów dwucewkowych oraz sterowanie układami automatyki.
- Idealny do współpracy z rozdzielaczami, siłownikami i blokami zaworowymi w branży spożywczej, motoryzacyjnej, maszynowej, a także w przemyśle ciężkim.
- Zastosowanie wszędzie tam, gdzie wymagane jest pewne i szczelne połączenie w środowiskach o podwyższonej wilgotności lub zapyleniu – klasa ochrony IP67.
- Dedykowany do pracy zarówno z zasilaniem 24V AC, jak i DC w szerokim zakresie napięć roboczych.
Trwałość oraz odporność mechaniczna i chemiczna
Obudowa złączy wykonana jest z wysokiej jakości tworzywa sztucznego odpornego na chemikalia i oleje, co sprawia, że produkt doskonale sprawdza się w środowiskach przemysłowych narażonych na kontakt z agresywnymi mediami. Kabel w powłoce PUR gwarantuje elastyczność i długą żywotność nawet przy intensywnym zginaniu i ruchu.
- Wytrzymałość na zginanie oraz odporność na UV – umożliwia stosowanie na zewnątrz i w aplikacjach ruchomych.
- Bezołowiowa konstrukcja – kabel wolny od kadmu, FCKW, halogenów i silikonu.
- Spełnia rygorystyczne normy odporności na ogień oraz oleje (DIN EN 60811-404, UL 1581, IEC 60332-2-2).

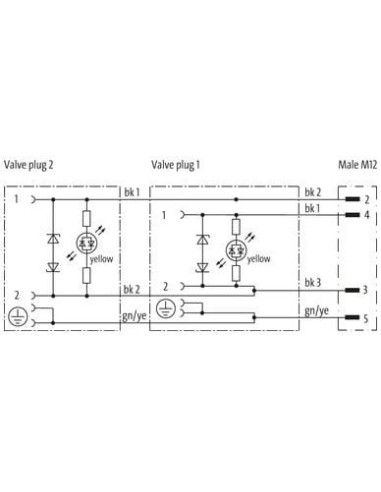

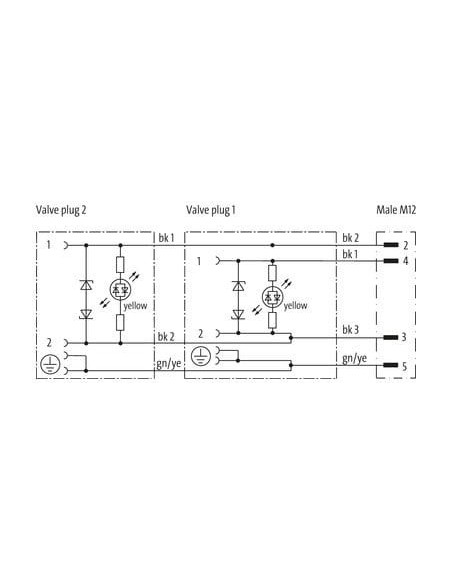

Budowa i funkcjonalność – schemat podłączeń
Złącze M12 (typ A, 18 mm) wyposażone jest w diodę LED sygnalizującą pracę oraz zabezpieczenie elektroniczne – diodę Zenera. Przewód 4-żyłowy pozwala na łatwe rozróżnienie kierunków sygnałów oraz podłączenie przewodu PE.
- Kabel o długości 1,5 m – na życzenie możliwość zamówienia innych długości.
- Sygnalizacja działania zaworu – czytelna informacja za pomocą żółtej diody LED.
- Oznaczenia przewodów: 3x czarny + zielono-żółty (PE).
- Wysoka obciążalność prądowa – do 9,6A na żyłę.
Bezpieczeństwo i niezawodność w każdych warunkach
Wysoka klasa ochrony IP67 zapewnia całkowitą pyłoszczelność i zabezpieczenie przed chwilowym zanurzeniem w wodzie. Dodatkowo zastosowane zabezpieczenia przeciwprzepięciowe oraz układ zmostkowanego PE gwarantują bezpieczną i stabilną pracę zaworu.
- Szybki i bezproblemowy montaż dzięki czytelnym oznaczeniom oraz ergonomicznym projektom zgodnym z normami.
- Stabilność parametrów elektrycznych nawet w warunkach wibracji i stałego ruchu.
- Wysoka odporność na zakłócenia dzięki doskonałym właściwościom izolacyjnym.
Charakterystyka techniczna przewodu i złączy M12 + MSUD do zaworów
Produkt 7000-41591-6370150 spełnia rygorystyczne normy branżowe dotyczące odporności mechanicznej, elektrycznej oraz termicznej. Zakres temperatur roboczych od -40°C do +90°C pozwala na niezawodne funkcjonowanie w trudnych warunkach środowiskowych, zarówno przy instalacji stacjonarnej, jak i ruchomej.
Odpowiedni do wszystkich aplikacji wymagających sterowania podwójnymi zaworami i precyzyjnego monitorowania sygnałów w systemach automatyzacji przemysłowej.
