Gateway-Singlemaster
AS-Interface/PROFIBUS DP
z przodu przez zaciski sprężynowe 0.5...1.5 mm²
Specification 2.1
Aktualne podręczniki, pliki GSD / typu dostępne są do pobrania na stronie www.murrelektronik.com
Pozostałe bramy dostępne na życzenie.
Dane techniczne | Dane elektryczne
| Znamionowy prąd roboczy interfejsu AS maks. | 200 mA |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 30 V |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresowania, ustawienie fabryczne | 3 |
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 126 |
| Rodzaj adresowania | PROFIBUS, Przyciski |
| Automatic baudrate detection | tak |
| Prędkość transmisji danych min. | 9,6 kBaud |
| Prędkość transmisji danych maks. | 12 MBaud |
Komunikacja przemysłowa | Interfejs AS
| Specyfikacja AS-i | V2.11 |
| Liczba urządzeń slave maks. | 62 |
| Łącze diagnostyczne szeregowe | PS2/RS232 |
| Czas cyklu AS-i | 150 µs × (liczba urządzeń Slave + 2) |
Komunikacja przemysłowa | Profibus
| Funkcja PROFIBUS | Obrazowanie urządzeń typu Slave interfejsu AS jako danych procesowych I/O w sieci PROFIBUS DP z pełną diagnostyką i konfiguracją poprzez DP-Master |
Instalowanie | Podłączanie
| Family construction form | SUB-D9 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Znamionowe napięcie izolacji | 500 V |
Dane techniczne | Dane mechaniczne
| Liczba przycisków obsługowych | 4 |
| Funkcja przycisków obsługowych | ESC, Mode, OK, Set |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 120 mm |
| Szerokość | 75 mm |
| Głębokość | 83 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
| EMC | EN 50081 |
| Low Voltage Directive | EN 50295 |

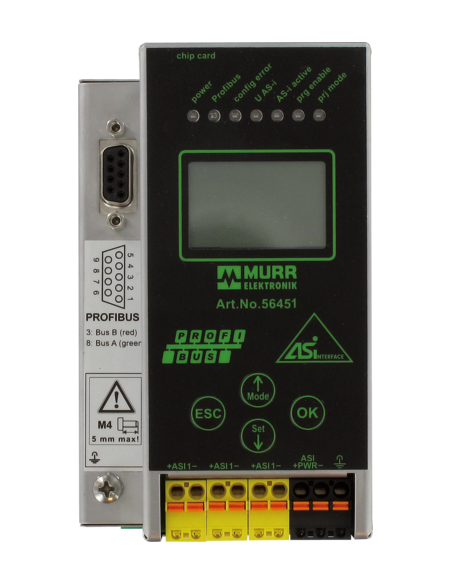

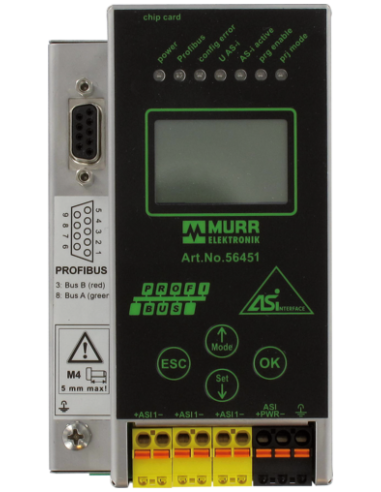

Gateway-Singlemaster MASI 556612 – Konwerter AS-Interface na PROFIBUS DP do zastosowań przemysłowych
Gateway-Singlemaster MASI 556612 to zaawansowane urządzenie integrujące sieci AS-Interface z przemysłową magistralą PROFIBUS DP. Urządzenie to zostało zaprojektowane z myślą o szybkiej i bezpiecznej komunikacji pomiędzy systemami automatyki przemysłowej, umożliwiając bezproblemową wymianę danych oraz pełną diagnostykę pracy.
Zastosowanie Gateway-Singlemaster MASI 556612 w automatyce
Gateway znajduje szerokie zastosowanie w środowisku przemysłowym, szczególnie w takich sektorach jak automatyka przemysłowa, linie produkcyjne, maszyny i urządzenia przemysłowe oraz systemy transportu i logistyki. Umożliwia integrację urządzeń slave AS-i z centralnymi sterownikami posiadającymi interfejs PROFIBUS DP, stanowiąc niezbędny element łączenia systemów obiektowych z siecią nadrzędną.
Główne zalety i funkcje
- Łatwa integracja – szybkie podłączenie do magistrali PROFIBUS DP przez złącze SUB-D9.
- Pełna diagnostyka i konfiguracja – możliwość administrowania i monitorowania wszystkich urządzeń AS-i podłączonych do sieci przez DP-Master.
- Wsparcie do 62 urządzeń slave na jednej magistrali AS-i, co zapewnia wysoką skalowalność systemu.
- Szeroki zakres adresowania – od 1 do 126 w sieci PROFIBUS.
- Automatyczna detekcja prędkości transmisji (od 9,6 kBaud do 12 MBaud), gwarantująca elastyczność w pracy z różnymi systemami sterowania.
- Zaciski sprężynowe do łatwego i pewnego montażu przewodów o przekroju 0,5...1,5 mm².

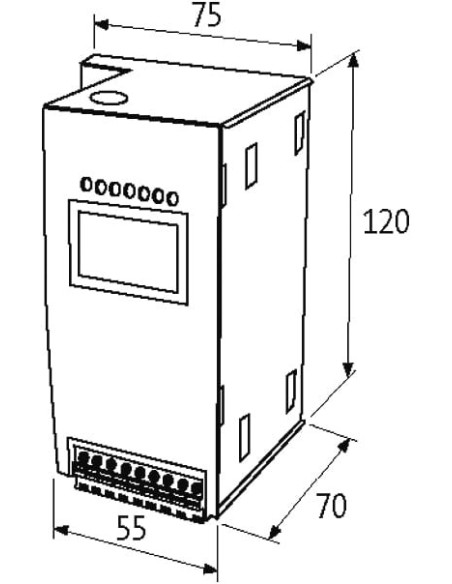

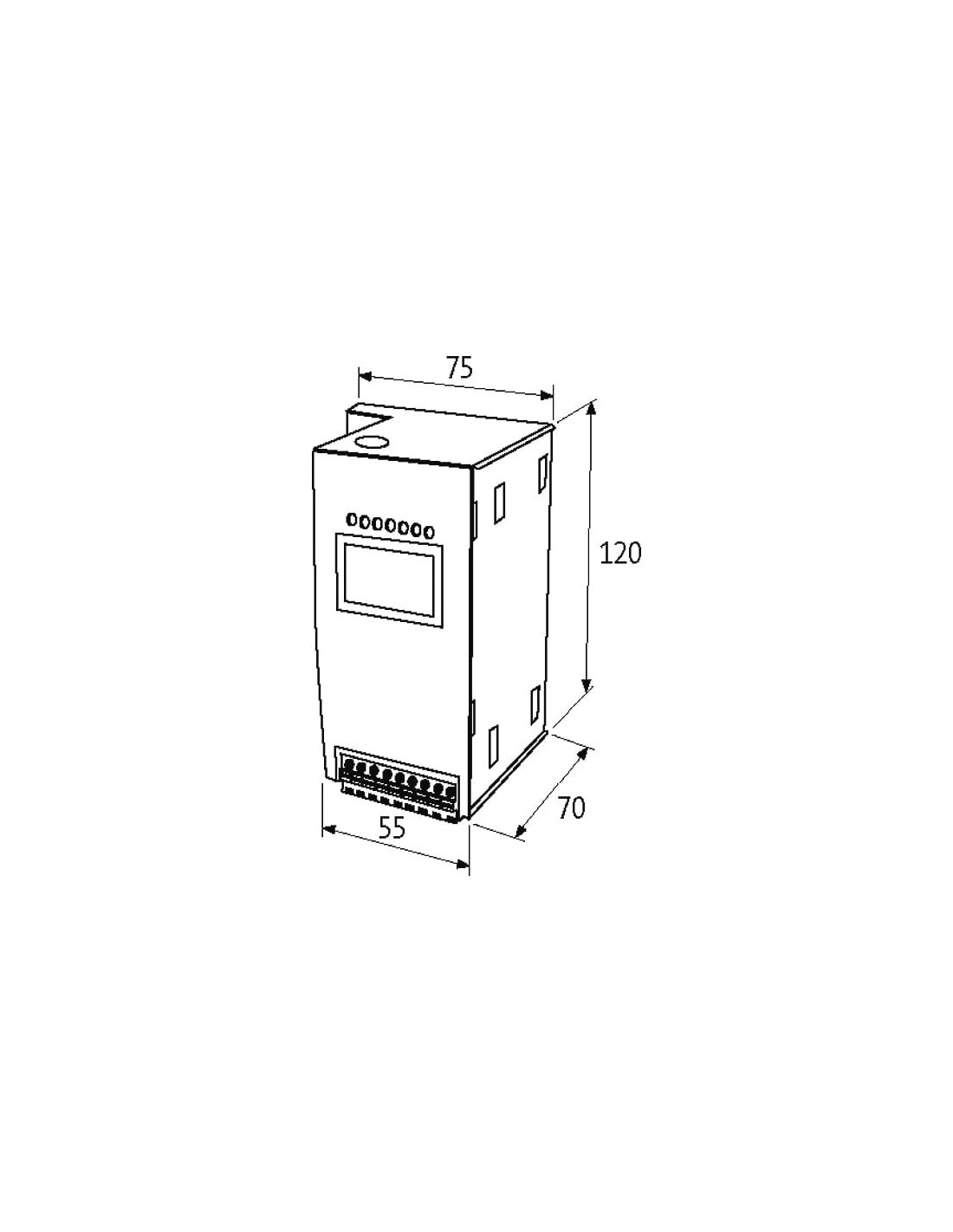

- Kompaktowe wymiary – 120 × 75 × 83 mm, umożliwiają montaż na standardowej szynie DIN (EN 60715).
- Intuicyjna obsługa – panel z czterema przyciskami (ESC, Mode, OK, Set), zapewniającymi szybki dostęp do kluczowych funkcji konfiguracyjnych.
- Stopień ochrony IP20 – odpowiedni do większości rozdzielnic i szaf sterowniczych.
Typowe scenariusze wykorzystania bramy AS-Interface/PROFIBUS DP
Gateway MASI 556612 idealnie sprawdza się w aplikacjach, w których konieczna jest rozbudowa istniejącej sieci przemysłowej o urządzenia peryferyjne wykorzystujące technologię AS-i. To doskonałe rozwiązanie dla systemów zarządzania produkcją, rozbudowy maszyn, automatyzacji magazynów oraz wielostanowiskowych linii montażowych.
Bezpieczeństwo i zgodność z normami branżowymi
Urządzenie spełnia wymagania EN IEC 60529 (IP20), EN 50081 oraz EN 50295, co potwierdza jego dostosowanie do rygorystycznych norm bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązujących w przemyśle.
Podsumowanie – Integracja AS-Interface z PROFIBUS DP
Bramka MASI 556612 umożliwia sprawną, bezpieczną i efektywną współpracę urządzeń AS-i z sieciami PROFIBUS DP, gwarantując wysoką wydajność wymiany danych i szerokie możliwości diagnostyczne. Została zaprojektowana do pracy w trudnych warunkach przemysłowych, stanowiąc niezawodne ogniwo łączące dwie najpopularniejsze technologie komunikacyjne w automatyce.
