Moduł rozszerzający
DI4 - 0.2 A DO4 - 2 A (E) - 8× M12 (Y)
Okablowanie Y
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 250 mA |
| Prąd sumaryczny maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przyłącze M12 i programator, Master |
| Zakres adresów slave | (0), 1 ... 31 |
Komunikacja przemysłowa | Interfejs AS
| AS-i Power 24 | tak |
| Profil (IO.ID.ID2) | S-7.F.E |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |

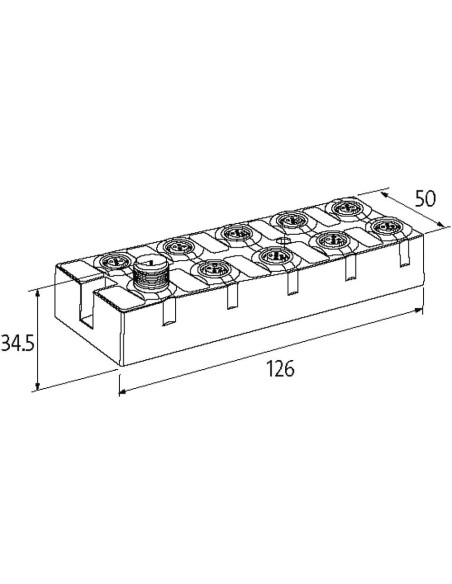

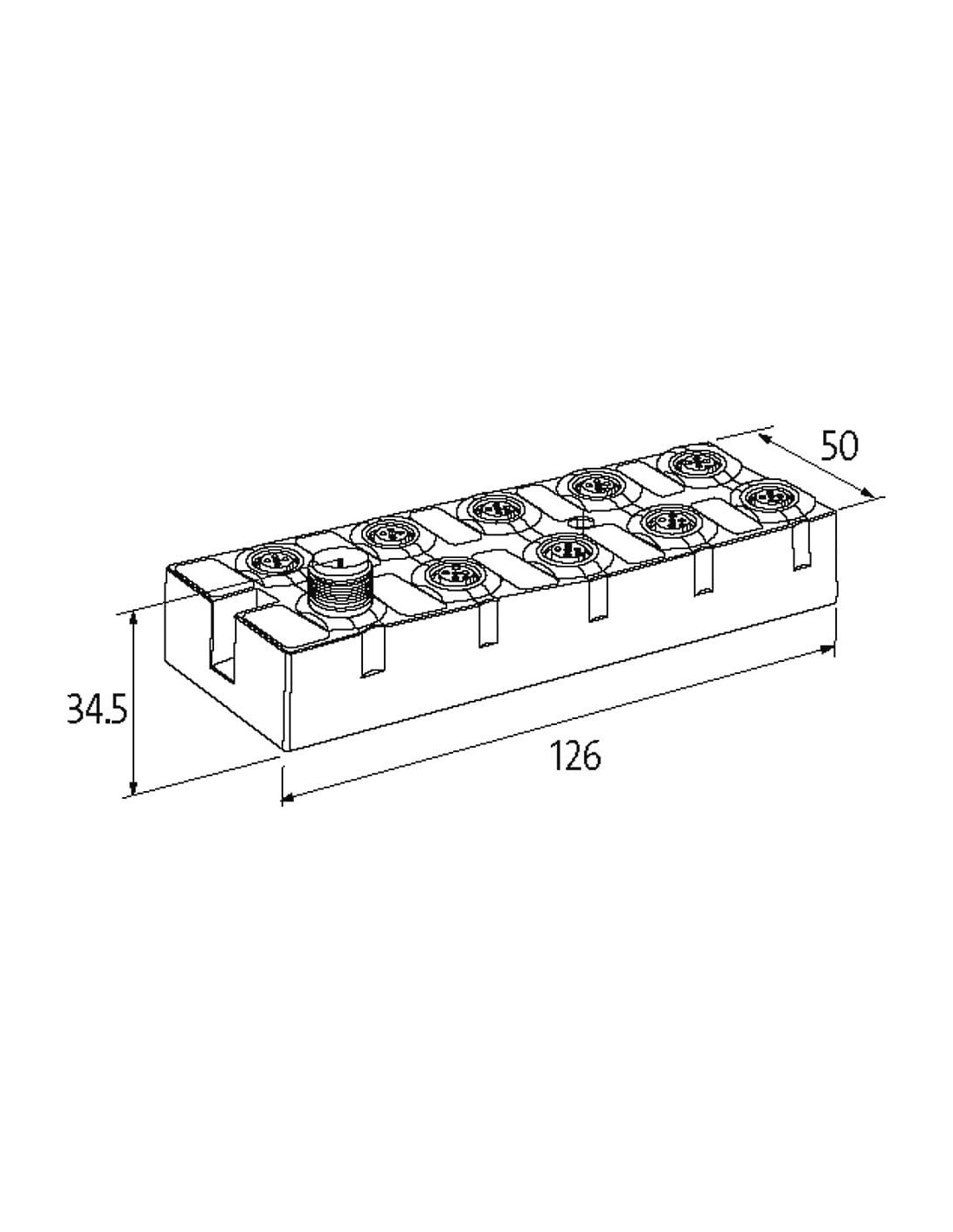

Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | A C |
| Typ przyłącza 2 | B D |
| Typ przyłącza 3 | Bus In |
| Typ przyłącza 4 | Bus Out |
| Typ przyłącza 5 | E G |
| Connection type 6 | F H |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | DI |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | n.c. |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
| PIN 5 | n.c. |
Typ przyłącza 5
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V |
| PIN 4 | DO |
| PIN 5 | FE |
Connection type 6
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | 0 V |
| PIN 4 | DO |
| PIN 5 | FE |

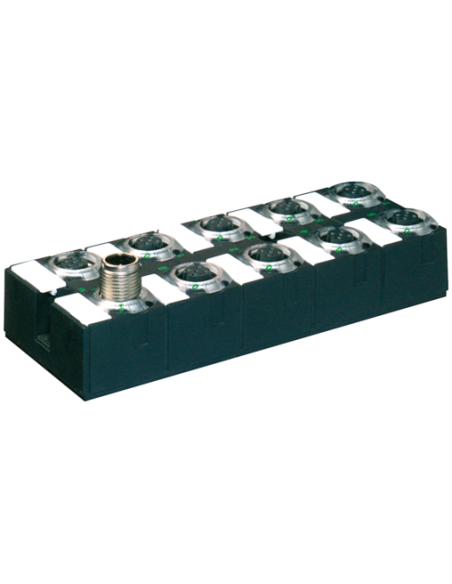

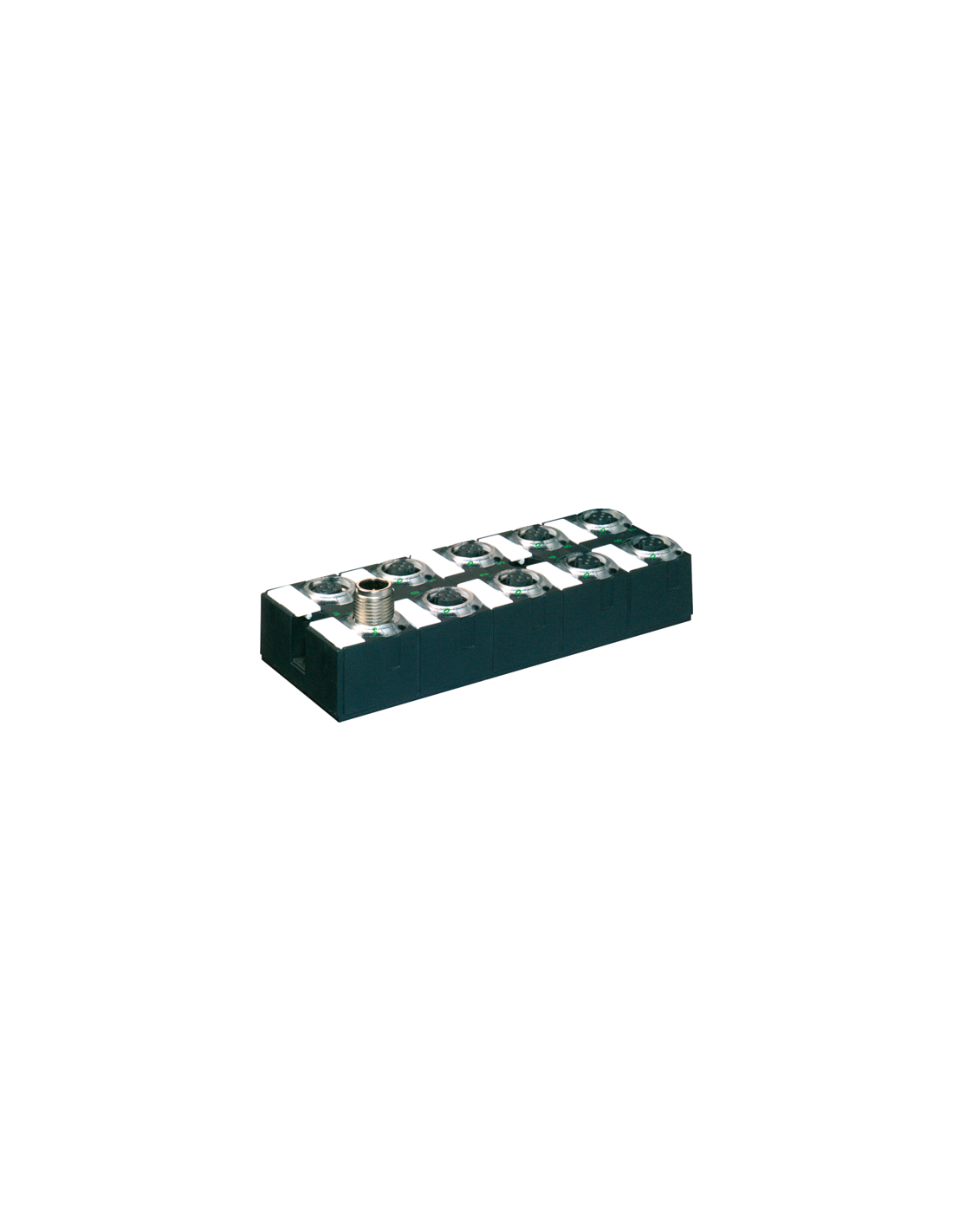

Moduł sieciowy MASI68 DI4 DO4 YE 8xM12 56427 – rozwiązanie do automatyki przemysłowej
Moduł sieciowy MASI68 DI4 DO4 YE 8xM12 (kod produktu: 56427) to nowoczesne urządzenie przeznaczone do rozbudowy i integracji systemów automatyki przemysłowej. Wyposażony jest w cztery wejścia cyfrowe DI oraz cztery wyjścia cyfrowe DO, zrealizowane na standardowych, odpornych złączach M12. Dzięki solidnej, zalanej obudowie i wysokiej klasie szczelności IP68, doskonale sprawdza się nawet w najbardziej wymagających warunkach przemysłowych.
Zastosowanie modułu MASI68 DI4 DO4 YE 8xM12
Moduł MASI68 DI4 DO4 YE 8xM12 znajduje zastosowanie w szerokim zakresie instalacji przemysłowych, takich jak:
- Automatyzacja linii produkcyjnych
- Integracja maszyn i urządzeń
- Sterowanie rozproszonymi systemami IO w konstrukcjach maszyn
- Systemy do przesyłu sygnałów i sterowania
- Nowoczesne instalacje przemysłu 4.0
Najważniejsze cechy modułu MASI68 DI4 DO4 YE
- Odporność na warunki przemysłowe – szczelność IP68 zapewnia ochronę przed pyłem i wodą, umożliwiając zastosowanie urządzenia w trudnych środowiskach pracy.
- Uniwersalne złącza M12 – osiem złączy M12 ułatwia szybkie i pewne połączenie zarówno czujników, jak i urządzeń wykonawczych.
- Wytrzymała, zalana obudowa – gwarantuje pełną ochronę przed uszkodzeniami mechanicznymi i czynnikami zewnętrznymi.
- Diagnostyka LED – moduł wyposażono w sygnalizację LED, umożliwiającą szybką diagnostykę stanu zasilania oraz transferu danych.
- Kompatybilność z interfejsem AS-i – idealnie integruje się z sieciami automatyki wykorzystującymi system AS-Interface.
- Bezpieczeństwo użytkowania – odporność na przeciążenia i zwarcia zapewnia wysoką niezawodność w aplikacjach przemysłowych.
Dlaczego warto wybrać moduł sieciowy MASI68 DI4 DO4 YE 8xM12?
Moduł MASI68 DI4 DO4 YE to doskonałe rozwiązanie do rozbudowy infrastruktury automatyzacji w zakładach przemysłowych. Oferuje łatwą integrację z istniejącymi systemami dzięki uniwersalnym złączom M12 oraz wysokiej elastyczności konfiguracji wejść i wyjść. Zapewnia niezawodną komunikację i zarządzanie sygnałami, niezależnie od warunków środowiskowych.
Typowe branże wykorzystujące ten moduł: przemysł motoryzacyjny, spożywczy, opakowań, farmaceutyczny, maszynowy oraz wszelkie linie montażowe wymagające sprawdzonej i wydajnej komunikacji IO.
Korzyści z użytkowania modułu MASI68 DI4 DO4 YE 8xM12
- Redukcja czasu montażu i okablowania dzięki zastosowaniu złączy M12 oraz przemyślanemu układowi połączeń.
- Możliwość pracy w szerokim zakresie temperatur od -20°C do 60°C, a także długotrwałego przechowywania do 70°C.
- Wysoka jakość komunikacji oraz transferu danych dzięki kompatybilności z systemami przemysłowymi AS-Interface.
- Niezawodność – odporność na przeciążenia i zwarcia podnosi bezpieczeństwo oraz zmniejsza ryzyko awarii instalacji.
- Doskonałe rozwiązanie do decentralizacji IO – pozwala na umieszczenie modułu blisko urządzeń wykonawczych oraz czujników, zwiększając elastyczność systemu.
MASI68 DI4 DO4 YE 8xM12 56427 to solidny wybór dla inżynierów, projektantów oraz służb utrzymania ruchu dbających o niezawodność i efektywność okablowania oraz zarządzania sygnałami w nowoczesnych instalacjach przemysłowych.
