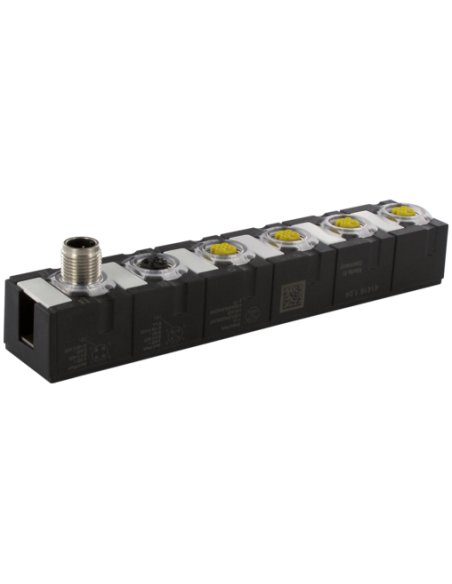

Moduł rozszerzający
DO8 - 0.5 A - 4× M12 (AB) (K3)
Grupy wyjść do PLd (EN ISO 13849-1) wyłączane przez przekaźnik bezpieczeństwa
Podwójne przyporządkowanie gniazd M12, PIN 2 + 4
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
24 V DC zewnętrzne (18...30.2 V DC) EN 61131-2
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 250 mA |
| Prąd sumaryczny maks. | 4 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przyłącze M12 i programator, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| AS-i Power 24 | tak |
| Profil (IO.ID.ID2) | S-7.A.7 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |

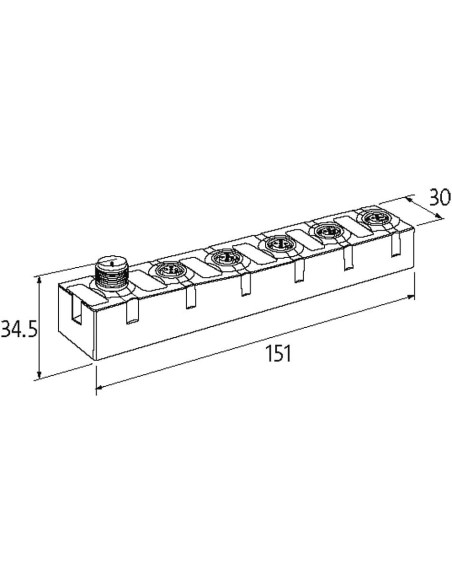

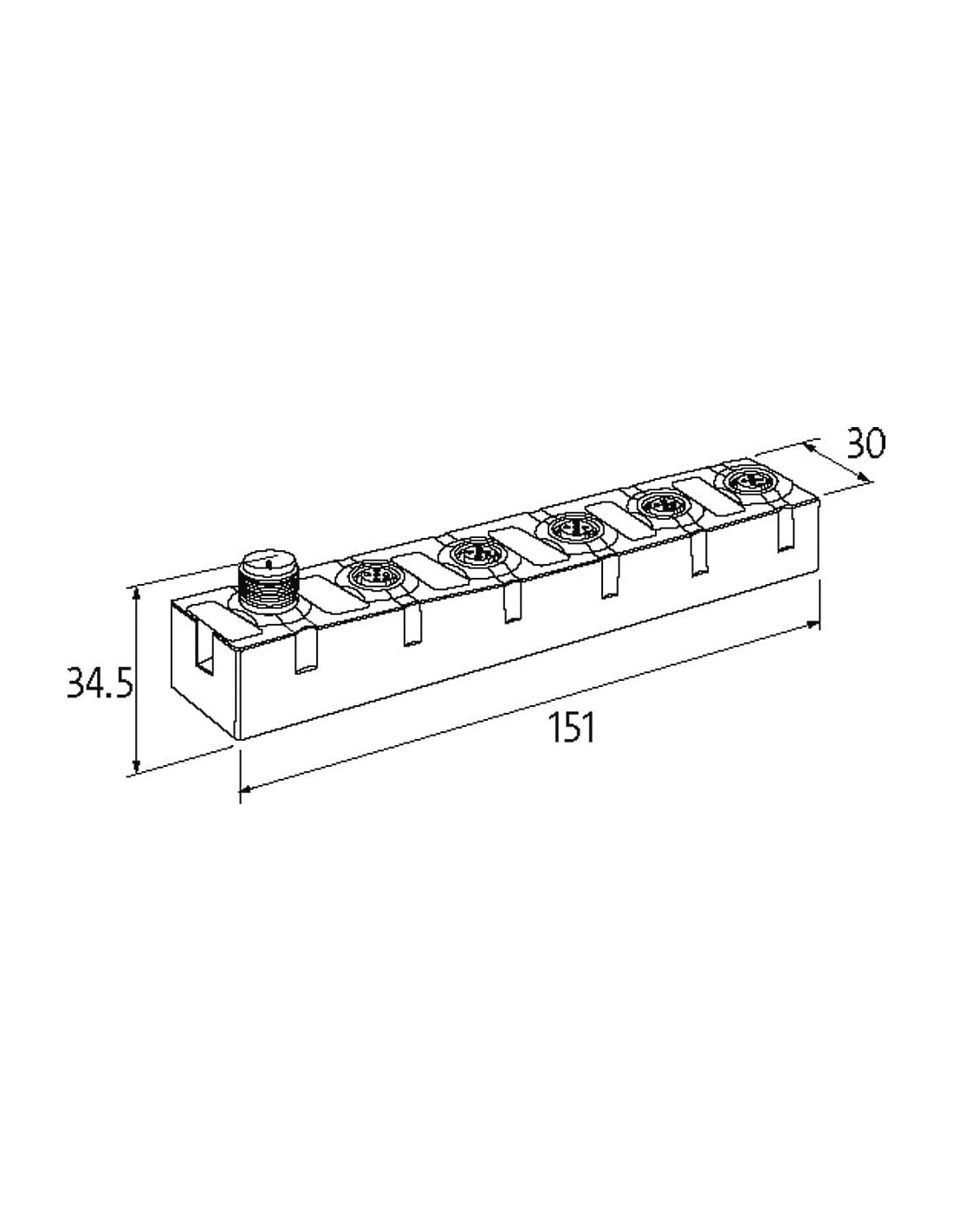

| Wysokość | 151 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | A-D |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V |
| PIN 4 | DO |
| PIN 5 | FE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
| PIN 5 | n.c. |
