Wejścia cyfrowe
DI4 - 0.2 A (AB) - 4× M12
Okablowanie Y
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane techniczne | Dane elektryczne
| Okablowanie Y | tak |
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 250 mA |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,17 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Gniazdo adresowania, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | S-0.A.2 |
Diagnozy
| Diagnostyka przez magistralę | tak |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone, geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 94 mm |
| Szerokość | 60 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 2 |
| Typ przyłącza 2 | 3 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | DI |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | n.c. |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |

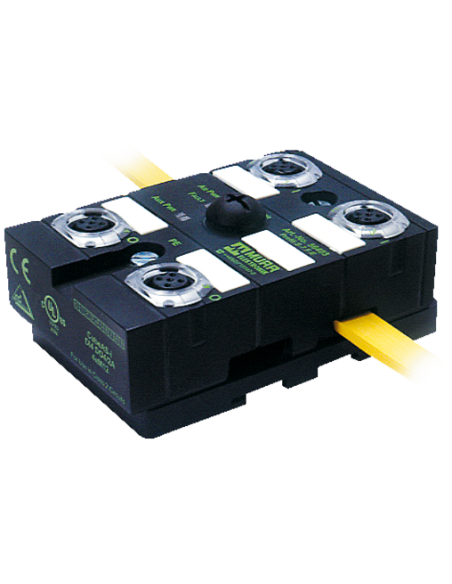

Moduł sieciowy MASI67 I/O 56413 – wytrzymały moduł wejść cyfrowych IP67
Moduł sieciowy MASI67 I/O 56413 to specjalistyczne urządzenie przeznaczone do rozproszonego podłączania czujników i urządzeń wykonawczych w nowoczesnych instalacjach przemysłowych. Sprawdza się wszędzie tam, gdzie liczy się niezawodność, wytrzymałość oraz szybka i łatwa integracja z magistralą AS-Interface. Jego kompaktowa, całkowicie zalana obudowa o stopniu ochrony IP67 zapewnia bezproblemową pracę nawet w najbardziej wymagających warunkach przemysłowych.
Najważniejsze cechy modułu MASI67 I/O 56413
- 4 wejścia cyfrowe (DI – Digital Input) z możliwością podłączenia zarówno czujników, jak i przełączników mechanicznych.

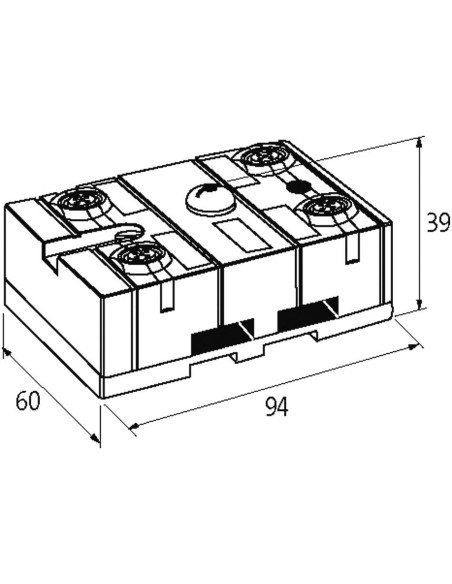

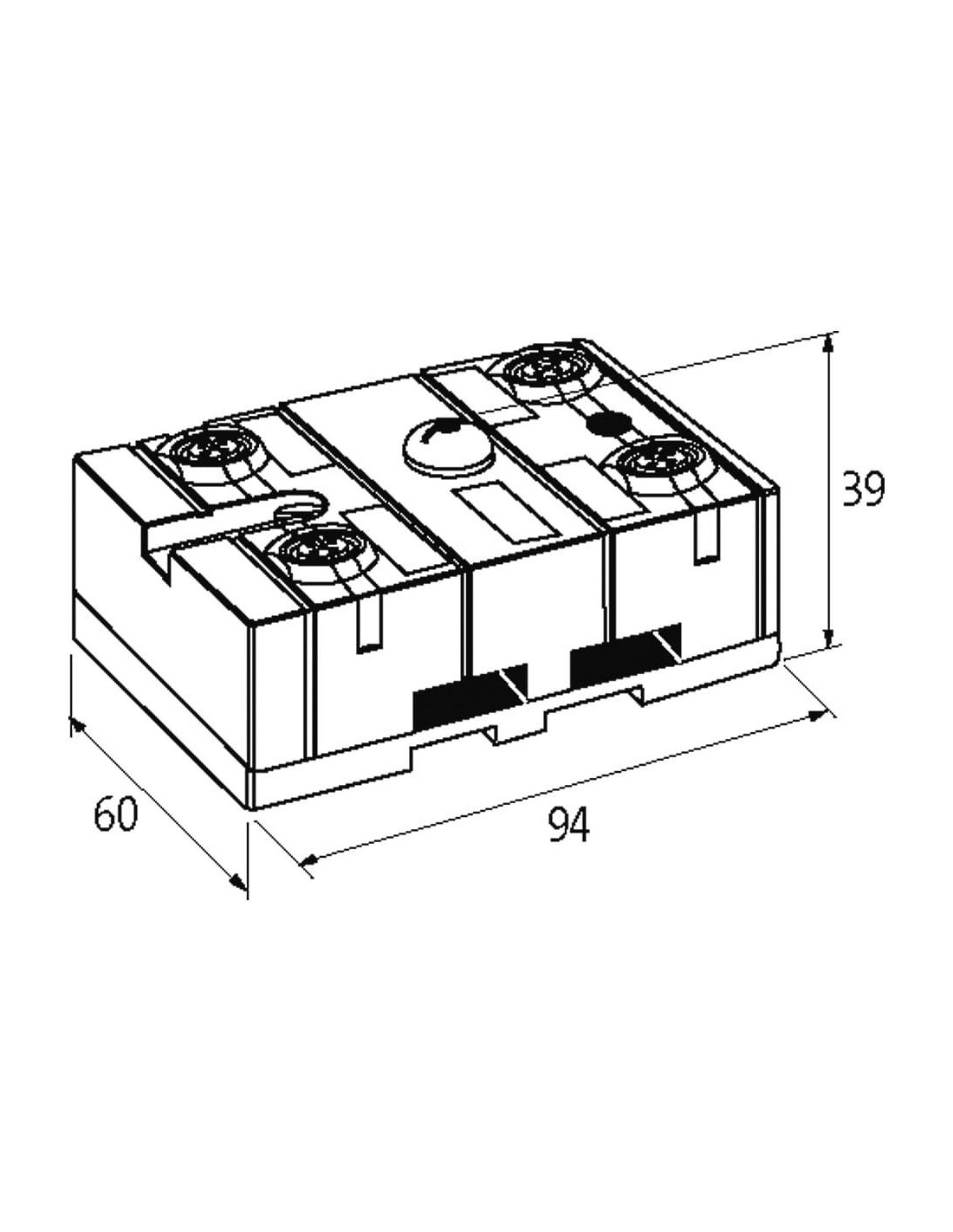

- Kompaktowe wymiary – 94 × 60 × 39 mm, pozwalające na łatwy montaż nawet w ograniczonej przestrzeni.
- Przystosowany do pracy w rozdzielczości Y (okablowanie typu Y), umożliwiającej szybkie podłączenie sygnałów.
- Mocne złącza M12 z 5 pinami, obustronnie łączone przewodami, co gwarantuje stabilność połączeń i odporność na zakłócenia.
- Pełna ochrona przed pyłem i wilgocią (IP67) – hermetyczna obudowa zapewnia ochronę w trudnych środowiskach.
- Odporność na przeciążenia oraz zwarcia.
- Łatwy montaż na szynach DIN (EN 60715) lub mocowanie śrubowe.
Zalety stosowania modułu MASI67 I/O 56413 w automatyce
Moduł MASI67 I/O 56413 umożliwia skuteczne zbieranie sygnałów wejściowych z wielu miejsc instalacji bez konieczności prowadzenia długich przewodów. Dzięki magistrali AS-Interface zapewnia ekonomiczne okablowanie sieci rozproszonych oraz skrócenie czasu montażu i serwisowania. Moduł jest łatwo adresowalny i posiada wsparcie diagnostyczne w postaci LED oraz diagnostykę sieciową, co ułatwia identyfikację ewentualnych usterek i monitorowanie pracy systemu.
Typowe zastosowania modułu sieciowego MASI67 I/O 56413
- Automatyka przemysłowa – zbieranie sygnałów z czujników i przełączników w rozproszonych instalacjach maszyn i linii produkcyjnych.
- Systemy transportu i logistyki – monitorowanie pozycji, zatrzymań i innych sygnałów z urządzeń na przenośnikach czy sorterach.
- Przemysł spożywczy i chemiczny – odporność na wilgoć i zanieczyszczenia sprawia, że moduł sprawdzi się w trudnych środowiskach produkcyjnych.
- Zastosowania w branżach wymagających niezawodnej komunikacji i prostoty serwisowania.
Możliwości podłączeniowe i elastyczność montażu
Wyposażenie w złącza M12 oraz obsługa okablowania typu Y pozwalają na szeroki dobór przewodów czujnikowych i sygnałowych, co wpływa na uniwersalność zastosowania oraz łatwość integracji z istniejącymi systemami. Moduł jest kompatybilny z różnymi typami czujników i urządzeń wejściowych, a także zapewnia bezpośrednią obsługę czujników 3-przewodowych (PNP) lub przełączników mechanicznych.
Wytrzymałość i trwałość modułu MASI67 I/O 56413
Konstrukcja modułu została przystosowana do pracy w szerokim zakresie temperatur od -20°C do +60°C oraz do przechowywania w zakresie do 70°C. Pełna ochrona IP67 i hermetyczna obudowa pozwalają na bezproblemowy montaż zarówno w suchych, jak i wilgotnych środowiskach przemysłowych.
Moduł sieciowy MASI67 I/O 56413 stanowi nowoczesne, niezawodne rozwiązanie dla systemów automatyki rozproszonej, gwarantując trwałość, łatwość wdrożenia oraz niezawodną pracę w wymagających warunkach przemysłowych.
