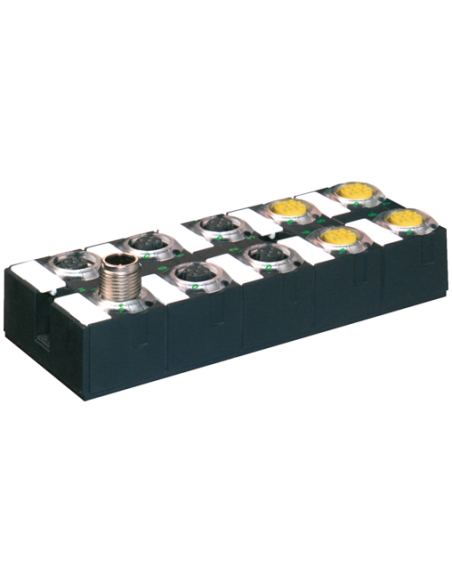

Moduł rozszerzający
DI4 - 0.2 A DO4 - 1.6 A (E) - 8× M12 (AB) (Y) (K3)
Grupy wyjść do PLd (EN ISO 13849-1) wyłączane przez przekaźnik bezpieczeństwa
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
24 V DC zewnętrzne (18...30.2 V DC) EN 61131-2
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 250 mA |
| Prąd sumaryczny maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przyłącze M12 i programator, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| AS-i Power 24 | tak |
| Profil (IO.ID.ID2) | S-7.A.7 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |

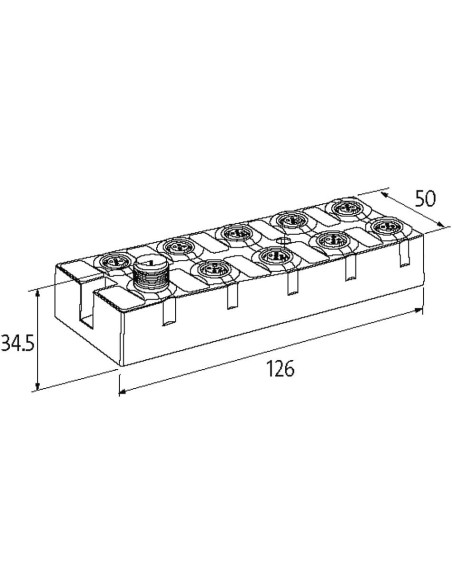

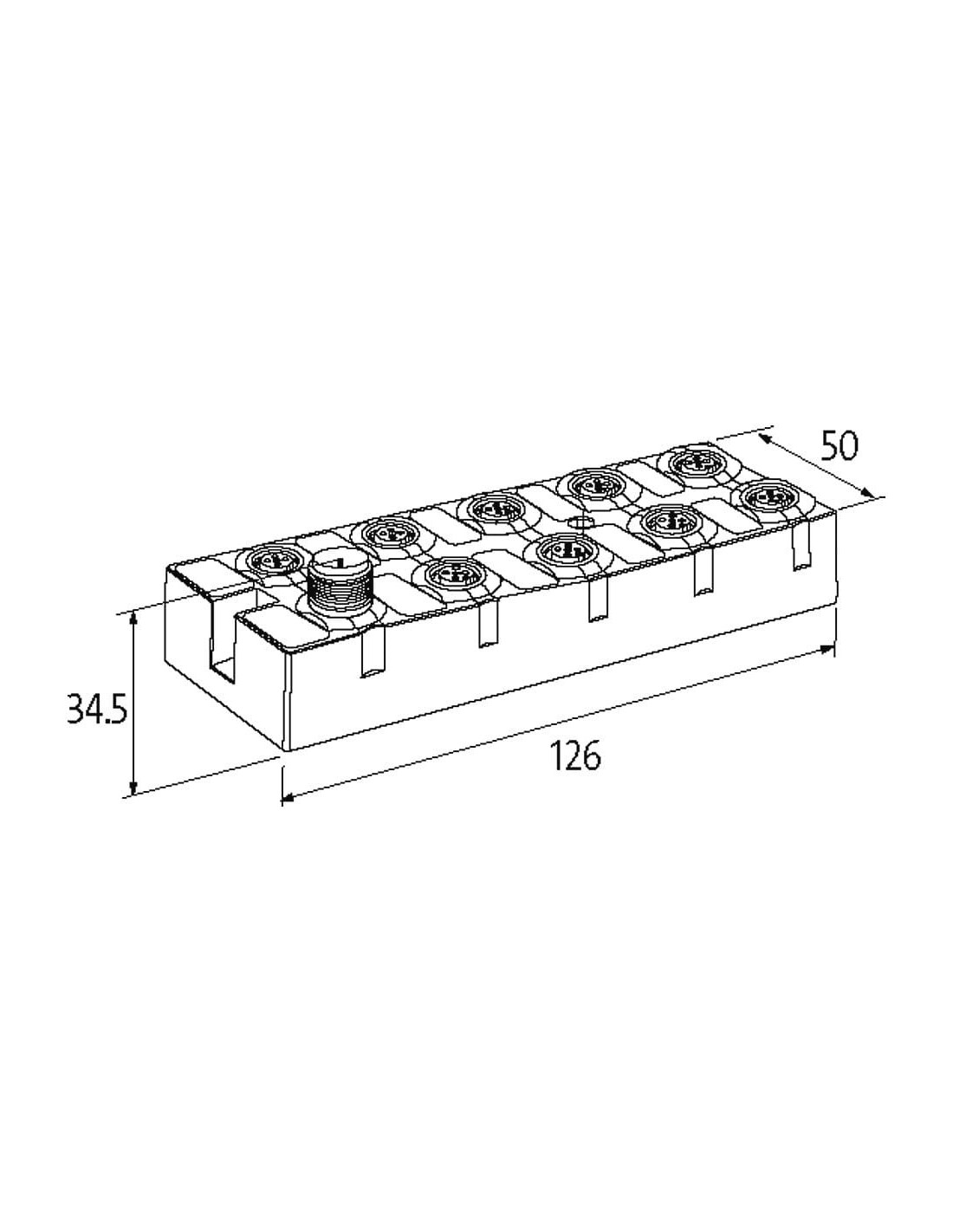

| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | A C |
| Typ przyłącza 2 | B D |
| Typ przyłącza 3 | Bus In |
| Typ przyłącza 4 | Bus Out |
| Typ przyłącza 5 | E G |
| Connection type 6 | F H |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | DI |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | n.c. |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
| PIN 5 | n.c. |
Typ przyłącza 5
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V |
| PIN 4 | DO |
| PIN 5 | FE |
Connection type 6
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | 0 V |
| PIN 4 | DO |
| PIN 5 | FE |
Moduł sieciowy MASI68 DI4 DO4 Y AB E K3 8xM12 – Rozwiązanie do Automatyzacji Przemysłowej
Moduł sieciowy MASI68 DI4 DO4 Y AB E K3 8xM12 o kodzie produktu 56428 to zaawansowany element wykorzystywany w przemysłowych systemach automatyki do bezpośredniego połączenia urządzeń wykonawczych i czujników z siecią AS-i. Moduł posiada kompaktową, całkowicie zalaną obudowę, która zapewnia ochronę IP68, dzięki czemu doskonale sprawdza się w trudnych i wymagających warunkach przemysłowych.
Zalety modułu MASI68 DI4 DO4 Y AB E K3 8xM12 w układach automatyki
- 8 złącz M12 umożliwiających szybkie i bezpieczne podłączanie czujników oraz urządzeń wykonawczych.
- 4 wejścia cyfrowe (DI) i 4 wyjścia cyfrowe (DO) – wszechstronne możliwości podłączenia różnych sygnałów sterujących.
- Odporność na przeciążenia i zwarcia chroni przed uszkodzeniem zarówno moduł, jak i podłączone urządzenia.
- Bezpieczeństwo do PLd (EN ISO 13849-1) – wyjścia mogą być wyłączane przez przekaźnik bezpieczeństwa, co stanowi istotny element w aplikacjach wymagających zwiększonego bezpieczeństwa pracy.
- Wysoka prądowość wyjść (do 2 A na pin) zwiększa elastyczność zastosowania w aplikacjach wymagających większej mocy.
- Niezawodność działania dzięki solidnemu wykonaniu, nowoczesnej elektronice oraz zasilaniu 24 V DC z szerokim zakresem tolerancji napięć zasilających.
- Łatwa diagnostyka dzięki czytelnym wskaźnikom LED informującym między innymi o stanie połączenia oraz transferze danych.
Typowe zastosowania modułu MASI68 DI4 DO4 Y AB E K3 8xM12
Moduł znajduje zastosowanie w różnorodnych gałęziach przemysłu, w szczególności w:
- Automatyzacji linii produkcyjnych, gdzie wymagane jest szybkie i niezawodne zbieranie sygnałów z czujników oraz sterowanie elementami wykonawczymi.
- Systemach maszynowych, w których istotna jest wysoka odporność na kurz, zabrudzenia oraz wilgoć, dzięki klasie szczelności IP68.
- Innowacyjnych rozwiązaniach z zakresu Przemysłu 4.0 – integracja z sieciami AS-i umożliwia prostą komunikację i wymianę danych w inteligentnych zakładach produkcyjnych.
- Aplikacjach wymagających wysokiego poziomu bezpieczeństwa funkcjonalnego, dzięki możliwości integracji z przekaźnikiem bezpieczeństwa oraz zgodności z normami bezpieczeństwa.
Funkcjonalna budowa i elastyczne podłączenia – złącza M12
Moduł wyposażony jest w 6 typów złącz M12 (zarówno męskie, jak i żeńskie), umożliwiające różnorodne konfiguracje podłączenia czujników, urządzeń wykonawczych oraz magistrali AS-i. Opisane piny dla każdego złącza zapewniają szybką i bezbłędną instalację systemu automatyki.
Wytrzymałość i niezawodność – moduł do wymagających środowisk
Obudowa o wymiarach 126 x 50 x 34,5 mm jest całkowicie zalana, co zabezpiecza element elektroniczny przed niekorzystnym wpływem wody, pyłu czy drgań mechanicznych. Stopień ochrony IP68 oraz szeroki zakres temperatur pracy (-20°C do +60°C) predysponują moduł do pracy w trudnych warunkach przemysłowych, zarówno w halach produkcyjnych, jak i na zewnątrz.
Łatwa integracja w systemach automatyki
Moduł MASI68 DI4 DO4 Y AB E K3 8xM12 jest przystosowany do komunikacji w sieci AS-Interface (AS-i), z możliwością adresowania poprzez złącze M12 lub programator. Pozwala na łatwą rozbudowę instalacji automatyki przemysłowej, zwiększając liczbę obsługiwanych sygnałów w sposób szybki i intuicyjny.
Podsumowanie
Moduł MASI68 DI4 DO4 Y AB E K3 8xM12 56428 to uniwersalne rozwiązanie dla wymagających aplikacji w przemyśle, zapewniające wysoką niezawodność, elastyczność instalacji oraz pełną integrację z sieciami AS-i. Stanowi niezastąpiony element nowoczesnych rozwiązań automatyki, pozwalając na efektywne zarządzanie sygnałami cyfrowymi w środowiskach produkcyjnych i maszynowych.
