Moduł rozszerzający
DI4 - 0.19 A DO4 - 1 A (E) - 4× M12 (AB)
Slave AB
4× M12
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
24 V DC zewnętrzne (18...30.2 V DC) EN 61131-2
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 250 mA |
| Prąd sumaryczny maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,19 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przyłącze M12 i programator, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | S-7.A.7 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |

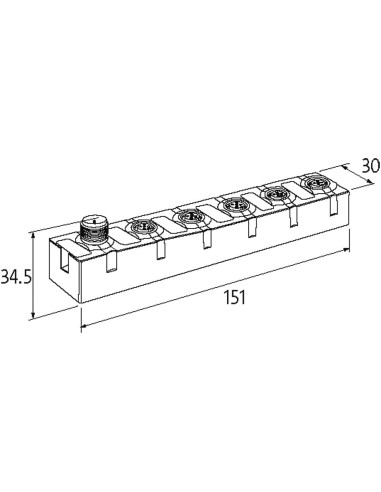

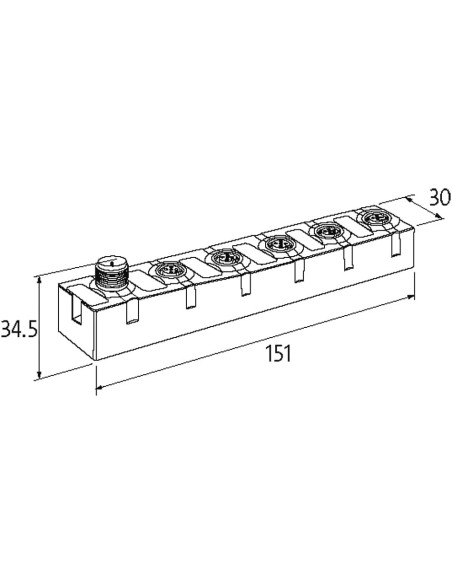

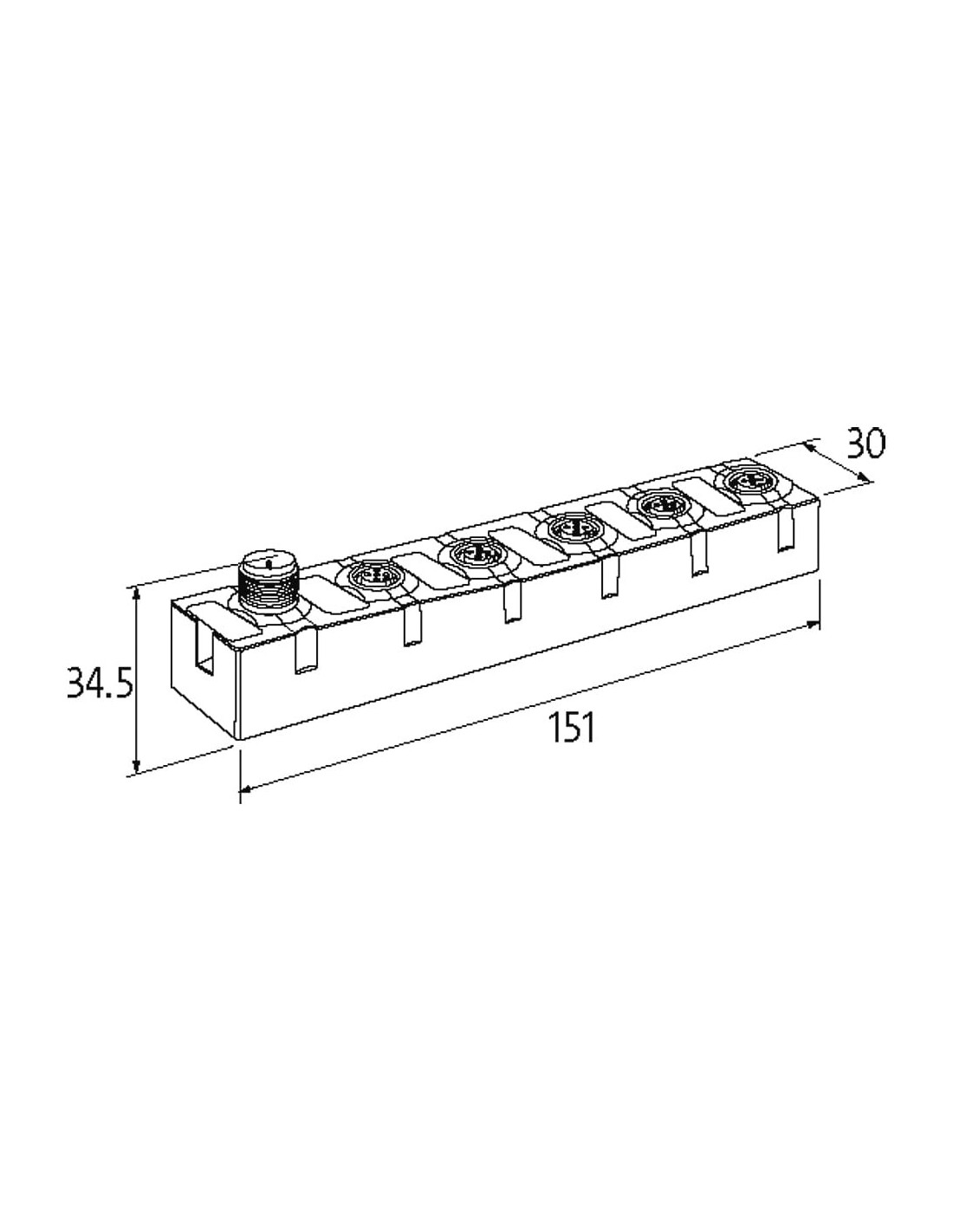

| Wysokość | 151 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | A C |
| Typ przyłącza 2 | AUX |
| Typ przyłącza 3 | E G |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | DI |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V AUX POWER |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC AUX POWER |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V |
| PIN 4 | DO |
| PIN 5 | FE |

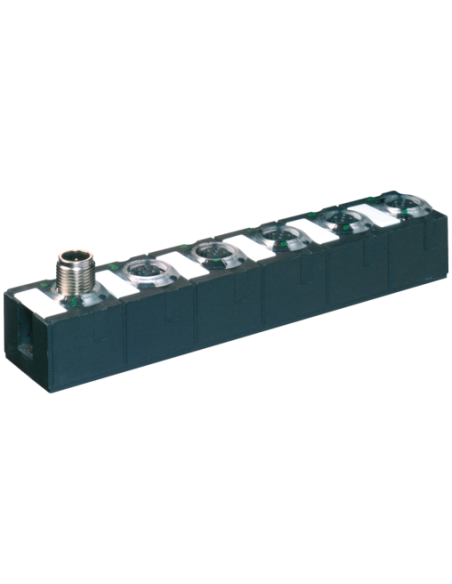

Moduł sieciowy MASI68 E DI4/0.2A DO4/1A AB 4xM12 56439 – Wytrzymałe rozwiązanie dla automatyki przemysłowej
Moduł MASI68 E DI4/0.2A DO4/1A AB 4xM12 to zaawansowane urządzenie przeznaczone do rozbudowy instalacji automatyki przemysłowej, które komunikuje się za pośrednictwem interfejsu AS-i. Produkt umożliwia efektywne połączenie czujników i elementów wykonawczych, stanowiąc kluczowy element infrastruktury nowoczesnych linii produkcyjnych.
Najważniejsze zalety modułu MASI68 E DI4/0.2A DO4/1A
- Wysoka odporność środowiskowa – pełna, zalewana obudowa gwarantuje stopień ochrony IP68, zapewniając niezawodną pracę w trudnych warunkach przemysłowych (wilgoć, pył, wibracje).
- Elastyczność podłączenia – cztery złącza M12 umożliwiają łatwą integrację z popularnymi przewodami i urządzeniami w systemach automatyki.
- Bezpieczeństwo użytkowania – zabezpieczenia przeciwzwarciowe oraz przeciążeniowe zarówno na wejściach, jak i wyjściach minimalizują ryzyko uszkodzeń i awarii.
- Szeroki zakres napięcia zasilania – praca przy napięciu 24 V DC (18...30,2 V DC) zapewnia uniwersalność zastosowania w różnych instalacjach automatyki.
- Łatwa diagnostyka – wbudowane diody LED umożliwiają szybką kontrolę stanu modułu oraz diagnozę braku napięcia.
Zastosowania modułu MASI68 E DI4/0.2A DO4/1A AB 4xM12
Produkt dedykowany jest do szerokiego spektrum instalacji przemysłowych:
- Automatyzacja w przemyśle spożywczym, chemicznym, logistycznym i motoryzacyjnym.
- Systemy transportowe i linie montażowe.
- Integracja czujników (PNP, 3-przewodowych lub wyłączników mechanicznych) oraz elementów wykonawczych (z wyjściem do 1A na pin).
- Szybka rozbudowa sieci AS-i o kolejne wejścia i wyjścia cyfrowe.
Budowa i montaż modułu MASI68 56439 – Przemyślana konstrukcja
Obudowa modułu o wymiarach 151 × 30 × 34,5 mm umożliwia montaż nawet w trudno dostępnych miejscach w szafach sterowniczych lub bezpośrednio przy maszynach. Montaż przykręcany zapewnia stabilność oraz bezpieczeństwo mocowania w warunkach wibracyjnych.
Standardowe złącza M12 (żeńskie i męskie) pozwalają na łatwe okablowanie oraz szybkie serwisowanie urządzeń w razie potrzeby, bez konieczności demontażu całych instalacji.
Kompatybilność i integracja w systemie
Moduł MASI68 sprawdzi się jako slave AB w sieci AS-i, obsługując zakres adresów od 1A do 31A oraz od 1B do 31B. Profil komunikacyjny S-7.A.7 oraz możliwość programowania przez złącze M12 ułatwiają integrację z masterami różnych producentów oraz systemami sterowania zgodnymi z normą EN 61131-2.
MASI68 E DI4/0.2A DO4/1A AB 4xM12 56439 to niezawodna baza do rozbudowy aplikacji w zakresie automatyki przemysłowej, zaprojektowana z myślą o najwyższej funkcjonalności, bezpieczeństwie i długowieczności eksploatacyjnej.
