Wejścia/wyjścia cyfrowe
Grupy wyjść do PLd (EN ISO 13849-1) wyłączane przez przekaźnik bezpieczeństwa
DI4 - 0.2 A DO4 - 1.6 A (C) - 4× M12 (AB) (K3)
Podwójne przyporządkowanie gniazd M12, PIN 2 + 4
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
24 V DC zewnętrzne (18...30.2 V DC) EN 61131-2, podłączenie czarnym kablem profilowym interfejsu AS
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 250 mA |
| Prąd sumaryczny maks. | 6,4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Gniazdo adresowania, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | S-7.A.7 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Instalowanie | Podłączanie
| Podwójne obłożenie gniazda M12 | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone, geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 94 mm |
| Szerokość | 60 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | DI |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |

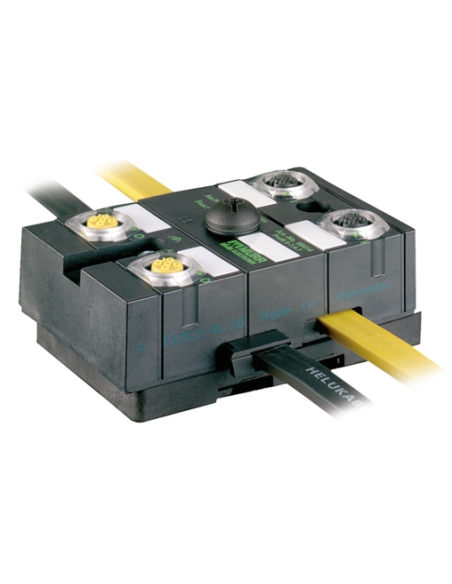

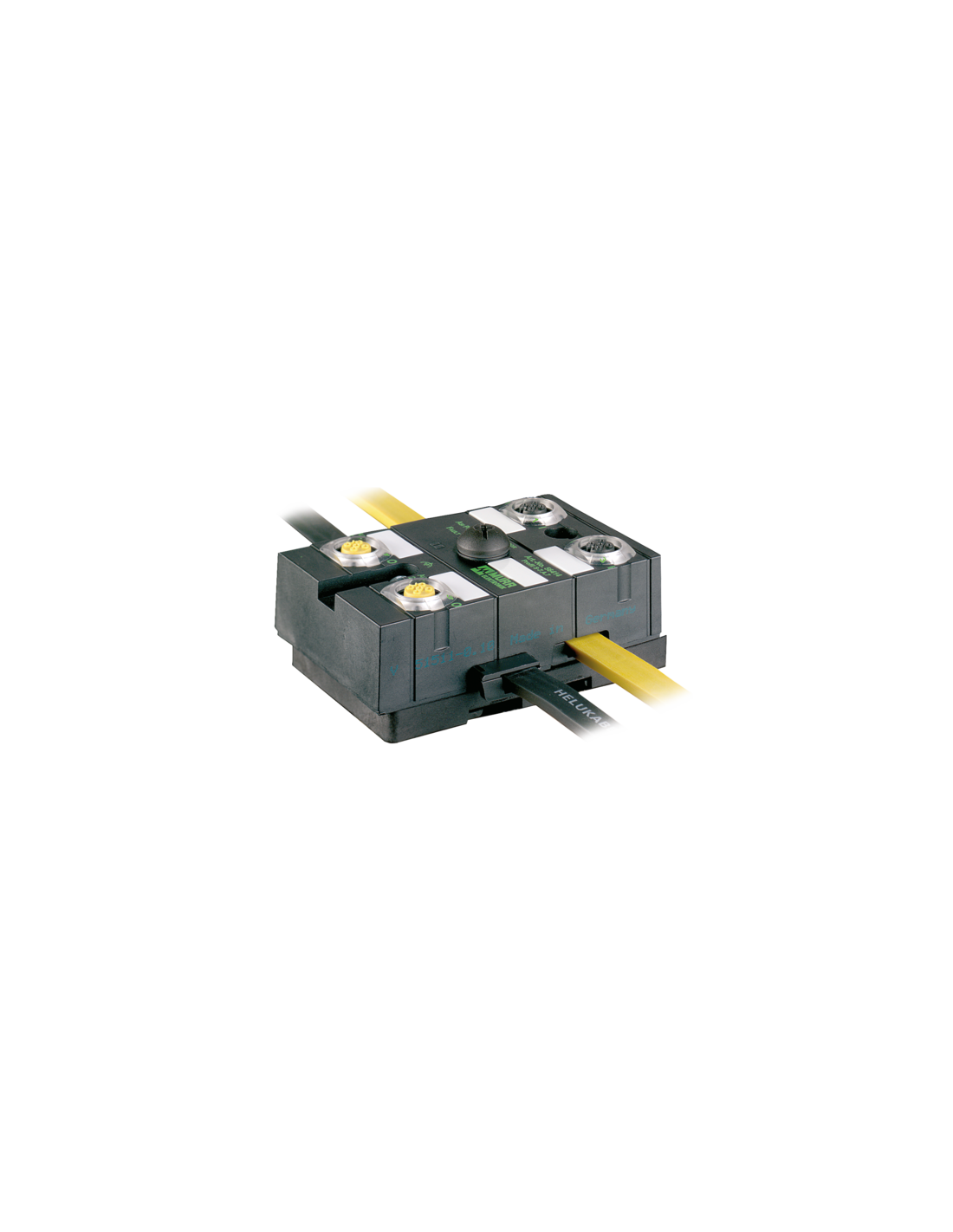

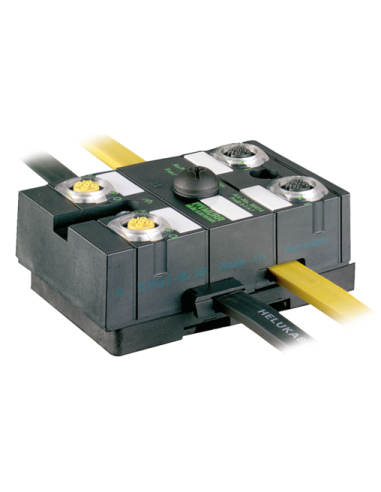

Moduł sieciowy MASI67 I/O 56414 – niezawodne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy MASI67 I/O 56414 to wytrzymałe, wszechstronne urządzenie dedykowane do rozbudowy systemów automatyki przemysłowej, szczególnie w środowiskach wymagających wysokiego stopnia ochrony i niezawodności. Konstrukcja w standardzie IP67 zapewnia pełną odporność na pył i wodę, umożliwiając montaż bezpośrednio w trudnych warunkach przemysłowych i redukując potrzebę stosowania szaf sterowniczych.
Wytrzymałość, bezpieczeństwo i elastyczność zastosowań – MASI67 I/O do systemów AS-Interface
Moduł MASI67 I/O jest przystosowany do współpracy z magistralą AS-Interface, co umożliwia łatwą integrację w nowoczesnych liniach produkcyjnych. Obudowa jest całkowicie zalana, chroniąc elektronikę przed uszkodzeniami mechanicznymi, wilgocią i kurzem. Urządzenie oferuje podwójne przyporządkowanie gniazd M12, PIN 2 i 4, a konektory typu M12 zapewniają szybkie i trwałe podłączenie do systemów automatyki.
- Odporność na przeciążenia i zwarcia dzięki zaawansowanej elektronice zabezpieczającej
- Wysoka niezawodność w warunkach przemysłowych (temperatura pracy od -20°C do +60°C)
- Bezpieczna komunikacja magistralowa AS-Interface z możliwością obsługi do 31 adresów slave
- Wizualizacja i diagnostyka pracy za pomocą diody LED
- Instalacja natablicowa i na szynie DIN (zgodnie z normą EN 60715)
- Wyłączanie wyjść przez przekaźnik bezpieczeństwa zgodnie z normą PLd (EN ISO 13849-1)
Zastosowania modułu sieciowego MASI67 I/O 56414 w automatyce i przemyśle
Moduł MASI67 I/O 56414 znajduje szerokie zastosowanie wszędzie tam, gdzie kluczowe jest niezawodne przesyłanie sygnałów cyfrowych oraz zasilania w rozproszonych instalacjach przemysłowych, takich jak linie montażowe, stanowiska robotyczne, zautomatyzowane magazyny czy instalacje transportowe. Konstrukcja urządzenia sprawdza się zarówno w aplikacjach wymagających szybkiego reagowania na sygnały wejściowe (DI) i wyjściowe (DO), jak również w aplikacjach, które stawiają wysokie wymagania dotyczące bezpieczeństwa funkcjonalnego.
Kluczowe cechy modułu MASI67 I/O 56414 – wytrzymałość i pewne działanie
Urządzenie charakteryzuje się przemyślaną, kompaktową budową (wymiary: 94×60×39 mm), niskim poborem prądu oraz prostą obsługą. Dzięki kompatybilności z szeroką gamą przewodów czujnikowych i wykonawczych (gniazda M12 5-pinowe), moduł ułatwia projektowanie skalowalnych systemów sterowania i eliminuje potencjalne punkty awarii związane z ręcznym okablowaniem.
MASI67 I/O 56414 to idealny wybór do środowisk, gdzie kluczowe są minimalizacja przestojów i zachowanie ciągłości pracy linii technologicznych.
- Łatwa rozbudowa o kolejne moduły
- Proste adresowanie i podłączanie do systemu master
- Szybka wizualizacja stanu pracy dzięki wskaźnikom LED na obudowie
Podsumowanie zalet MASI67 I/O 56414 – inteligentny moduł I/O do środowisk przemysłowych
Moduł MASI67 I/O 56414 dedykowany nowoczesnym aplikacjom przemysłowym gwarantuje nie tylko niezawodność działania i wysoki poziom bezpieczeństwa, ale także łatwość modernizacji istniejących instalacji. Zastosowanie technologii AS-Interface oraz wygodne złącza M12 znacząco skracają czas montażu i ograniczają możliwość popełnienia błędów przy podłączaniu sygnałów. Dzięki odporności na warunki środowiskowe i możliwości montażu zarówno na szynie DIN, jak i na powierzchni, urządzenie stanowi uniwersalne rozwiązanie dla automatyki przemysłowej, robotyki oraz infrastruktury zakładów produkcyjnych.
