Cyfrowe wejścia/wyjścia przekaźnikowe
DI4 - 0.15 A DO4R - 2 A
Standard-Slave
Stopień ochrony IP20
Aktualne podręczniki można pobrać ze strony www.murrelektronik.com
Dane elektryczne | Zasilanie
| Napięcie robocze zewnętrzne DC min. | 12 V |
| Napięcie robocze zewnętrzne DC maks. | 30 V |
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 230 mA |
| Prąd sumaryczny maks. | 8 A |
| zasilanie modułu | Poprzez połączenie z systemem lub dodatkowe zasilanie |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd wejściowy maks. | 5,6 mA |
| Obciążalność prądowa maks. | 0,15 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 250 V |
| Napięcie wyjściowe DC | 30 V |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Gniazdo adresowania, Master |
| Zakres adresów slave | (0), 1 ... 31 |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | S-7.0.E |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 125 mm |
| Szerokość | 19 mm |
| Głębokość | 99 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Asi Bus |
| Typ przyłącza 2 | I / O |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Liczba biegunów | 4 |
| PIN 25 | AS-i + |
| PIN 26 | AS-i + |
| PIN 27 | AS-i - |
| PIN 28 | AS-i - |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 24 |
| PIN 1 | I 1 |
| PIN 2 | I 2 |
| PIN 3 | I 3 |
| PIN 4 | I 4 |
| PIN 5 | I - |
| PIN 6 | I - |
| PIN 7 | I - |
| PIN 8 | I - |
| PIN 9 | I + |
| PIN 10 | I + |
| PIN 11 | I + |
| PIN 12 | I + |
| PIN 15 | O 13 |
| PIN 16 | O 14 |
| PIN 17 | O 23 |
| PIN 18 | O 24 |
| PIN 19 | O 33 |
| PIN 20 | O 34 |
| PIN 21 | O 43 |
| PIN 22 | O 44 |

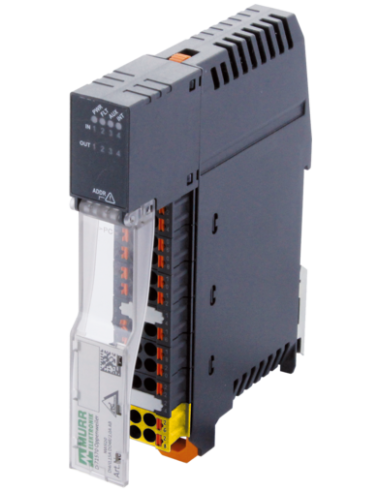

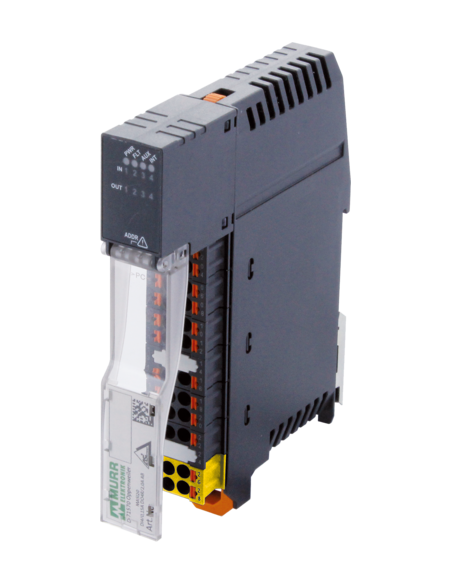

Moduł MASI20 DI4/0,15A DO4/2,0A – moduł wejść/wyjść cyfrowych do automatyki przemysłowej
Moduł MASI20 DI4/0,15A DO4/2,0A (kod produktu: 56477) to nowoczesne urządzenie przeznaczone do aplikacji przemysłowych, oferujące wszechstronne możliwości w zakresie cyfrowej kontroli sygnałów wejściowych i wyjściowych. Produkt dedykowany jest do systemów automatyki, gdzie wymagana jest szybka komunikacja i niezawodność działania modułów I/O współpracujących w sieci AS-Interface (AS-i).
Zalety i możliwości zastosowania modułu MASI20 DI4/0,15A DO4/2,0A
Urządzenie doskonale sprawdza się w rozdzielniach, szafach sterowniczych, liniach produkcyjnych oraz w miejscach, gdzie istnieje potrzeba prostej integracji sygnałów cyfrowych z magistralą AS-i. Dzięki kompaktowej budowie i zgodności z popularną szyną montażową EN 60715, możliwy jest łatwy montaż w różnorodnych warunkach przemysłowych.
- Przemysłowe systemy sterowania – obsługa maszyn, taśm produkcyjnych, stanowisk montażowych.
- Automatyzacja magazynów – nadzór nad czujnikami, integracja z systemami transportu bliskiego.
- Systemy bezpieczeństwa – kontrola sygnałów wejściowych z przycisków awaryjnych oraz barierek świetlnych.
- Zdalne sterowanie i monitoring – możliwość przekazywania sygnałów do centralnego nadzoru przez magistralę AS-i.
Kluczowe cechy techniczne – wysoka wydajność i niezawodność
Moduł wyposażony jest w 4 wejścia cyfrowe (DI) oraz 4 wyjścia przekaźnikowe (DO). Maksymalne natężenie prądu na wyjściu wynosi 2 A, natomiast dla wejść 0,15 A, co zapewnia odpowiednią wydajność dla większości aplikacji przemysłowych.
Wśród kluczowych cech na uwagę zasługują:
- Ochrona przed przeciążeniem i zwarciem – zwiększa bezpieczeństwo pracy systemu.
- Stopień ochrony IP20 – przeznaczenie do montażu w szafach sterowniczych.
- Wskaźniki LED – umożliwiają bieżącą diagnostykę połączenia oraz przepływu sygnałów.
- Szeroki zakres napięć roboczych oraz niezawodne zaciski sprężynowe umożliwiające szybkie i pewne podłączenie przewodów.
Budowa i montaż – wygoda użytkowania w środowisku przemysłowym

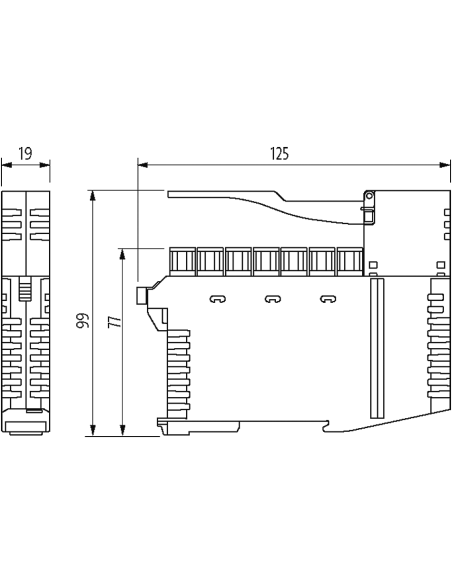

Kompaktowa konstrukcja (wysokość: 125 mm, szerokość: 19 mm, głębokość: 99 mm) pozwala na instalację nawet w ograniczonych przestrzeniach montażowych. Moduł przystosowany jest do instalacji na standardowej szynie DIN, co ułatwia integrację z istniejącą infrastrukturą elektryczną.
Podwójne zaciski przyłączy umożliwiają szybkie podłączenie zarówno zasilania AS-i, jak i obwodów wejść/wyjść. Oznaczenia zacisków są zgodne ze standardami, co minimalizuje ryzyko błędów podczas instalacji.
Standard przemysłowy AS-Interface – łatwa integracja z systemami automatyki
Moduł MASI20 DI4/0,15A DO4/2,0A obsługuje standard AS-Interface (AS-i), dzięki czemu może być łatwo adresowany i zarządzany przez nadrzędne sterowniki oraz systemy monitorujące. Obsługuje tryb „Standard-Slave”, zapewniając kompatybilność z szeroką gamą urządzeń przemysłowych.
Podsumowanie – moduł cyfrowych wejść/wyjść do zaawansowanej automatyki
MASI20 DI4/0,15A DO4/2,0A to sprawdzone rozwiązanie dla aplikacji przemysłowych wymagających wysokiej niezawodności i elastyczności integracji I/O. Stanowi niezbędny element nowoczesnych systemów sterowania wykorzystywanych w przemyśle maszynowym, magazynowaniu i automatyzacji procesów produkcyjnych.
