AS-Interface/EtherNet/IP
Power 24V
Specification 3.0
Diagnostyka przez magistralę
Aktualne podręczniki, pliki GSD / typu dostępne są do pobrania na stronie www.murrelektronik.com
Pozostałe bramy dostępne na życzenie.
Gateway-Singlemaster
Zintegrowane rozdzielanie danych AS-I
Wykrywanie zdublowanego adresu AS-I
Zintegrowany detektor EMC AS-I
Dane techniczne | Dane elektryczne
| Znamionowy prąd roboczy interfejsu AS maks. | 250 mA |
| Stopień bezpieczeństwa | PELV |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 20 V |
| Napięcie robocze DC maks. | 30,6 V |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | EtherNet/IP |
Komunikacja przemysłowa | Interfejs AS
| Specyfikacja AS-i | V3.0 |
| Liczba urządzeń slave maks. | 62 |
| Łącze diagnostyczne szeregowe | RJ45/magistrala |
| Czas cyklu AS-i | 150 µs × (liczba urządzeń Slave + 2) |
Instalowanie | Podłączanie
| Family construction form | RJ45 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Znamionowe napięcie izolacji | 500 V |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

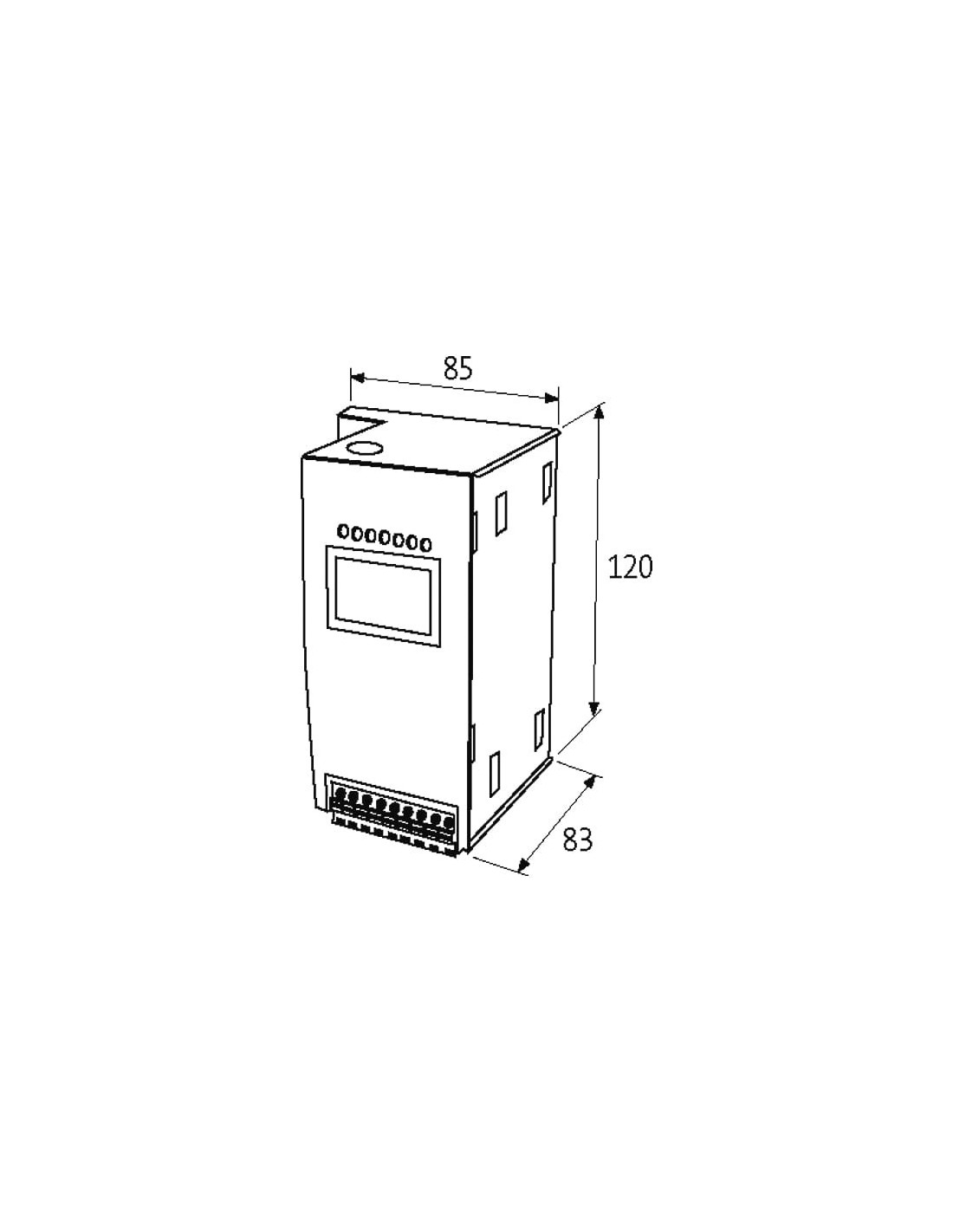

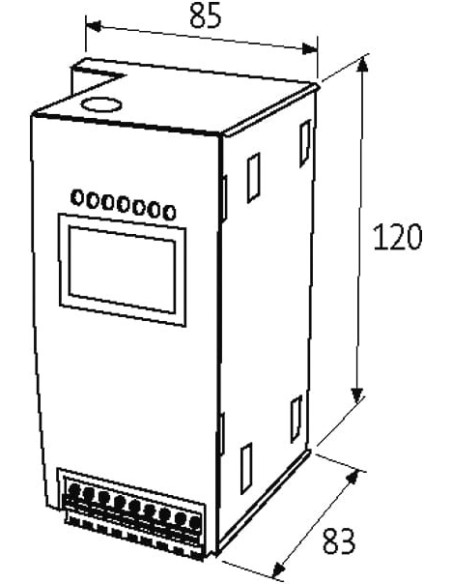

| Wysokość | 120 mm |
| Szerokość | 85 mm |
| Głębokość | 83 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Norma produktu | EN 61131-2, EN 62026-2 |

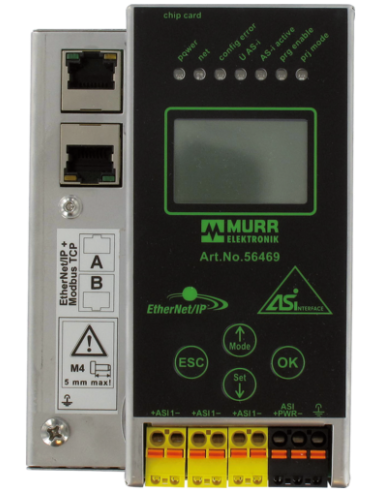

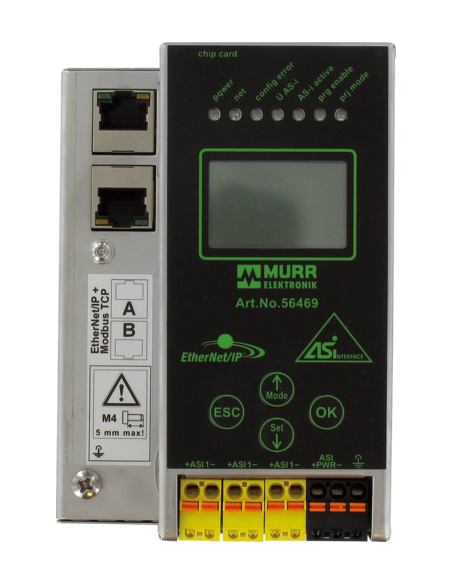

Bramka AS-Interface/EtherNet/IP – Murr Elektronik 56469
Bramka PN/AS-i (1 Master) Spec. 3.0 o kodzie 56469 to zaawansowane urządzenie komunikacyjne, które służy do integracji magistrali AS-Interface z przemysłową siecią EtherNet/IP. Wysoka funkcjonalność oraz szerokie możliwości diagnostyczne sprawiają, że jest to rozwiązanie dedykowane rozbudowanym systemom automatyki przemysłowej.
Możliwości wykorzystania i typowe zastosowanie bramki AS-Interface/EtherNet/IP
Bramka AS-Interface/EtherNet/IP umożliwia efektywną wymianę danych między urządzeniami sieciowymi standardu EtherNet/IP a komponentami obsługującymi magistralę AS-i. Stosowana jest wszędzie tam, gdzie konieczna jest integracja rozproszonych urządzeń automatyki, na przykład w:
- Automatyce przemysłowej – zdalne sterowanie, monitorowanie oraz diagnostyka procesów produkcyjnych.
- Liniach produkcyjnych – łączenie czujników, siłowników, paneli operatorskich oraz sterowników PLC.
- Centrach logistycznych oraz magazynowych – zarządzanie przenośnikami, sortowniami oraz obsługa systemów pakujących.
- Przemysłowych instalacjach automatyki – modernizacja i rozbudowa istniejących aplikacji o komunikację EtherNet/IP.
Dzięki możliwościom diagnostyki przez magistralę urządzenie zwiększa bezpieczeństwo i przewidywalność pracy instalacji, umożliwiając szybką reakcję na potencjalne awarie.
Najważniejsze zalety bramki AS-Interface/EtherNet/IP 56469
- Specyfikacja AS-i V3.0 – pełna kompatybilność z najnowszymi urządzeniami systemu AS-Interface oraz możliwość obsługi do 62 urządzeń slave.
- Praca w standardzie EtherNet/IP – szerokie możliwości integracji z nowoczesnymi systemami przemysłowymi.
- Zintegrowane rozdzielanie danych AS-i oraz wykrywanie zdublowanego adresu AS-i zwiększają niezawodność systemu.
- Zaawansowana diagnostyka – monitoring stanu urządzeń, szybka identyfikacja błędów oraz poprawa obsługi serwisowej.
- Ochrona urządzenia – wbudowany detektor EMC AS-i oraz stopień ochrony IP20.
- Łatwa instalacja – montaż na szynie DIN (EN 60715), kompaktowe wymiary (120×85×83 mm).
- Wysoka odporność na warunki środowiskowe – szeroki zakres temperatur pracy oraz przechowywania.
Integracja i diagnostyka w nowoczesnych systemach automatyki
Bramka PN/AS-i (1 Master) Spec. 3.0 umożliwia szybką i skuteczną integrację układów AS-Interface z nadrzędnymi systemami sterowania, zachowując przy tym łatwość konfiguracji i obsługi. Zastosowanie nowoczesnych protokołów przemysłowych zapewnia komunikację na najwyższym poziomie bezpieczeństwa i stabilności. Zintegrowane funkcje diagnostyczne upraszczają utrzymanie ruchu oraz minimalizują przestoje produkcyjne.
Urządzenie spełnia światowe normy EN 61131-2 oraz EN 62026-2, co gwarantuje bezpieczne i długotrwałe użytkowanie w wymagających środowiskach przemysłowych.
