Wejścia/wyjścia cyfrowe
DI4 - 0.15 A DO4 - 2 A (K3)
Bezpieczne wyjścia (zabezpieczenie)
pasywny Safety
Grupy wyjść do PLd (EN ISO 13849-1) wyłączane przez przekaźnik bezpieczeństwa
Standard-Slave
Stopień ochrony IP20
Aktualne podręczniki można pobrać ze strony www.murrelektronik.com
24 V DC (20...30 V DC) EN 61131-2 przez dodatkowe zasilanie, bezpiecznie izolowane od zasilania wejściowego
Dane elektryczne | Zasilanie
| Napięcie robocze zewnętrzne DC min. | 12 V |
| Napięcie robocze zewnętrzne DC maks. | 30 V |
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 190 mA |
| Prąd sumaryczny maks. | 4 A |
| zasilanie modułu | Poprzez połączenie z systemem lub dodatkowe zasilanie |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd wejściowy maks. | 5,6 mA |
| Obciążalność prądowa maks. | 0,15 A |
Dane elektryczne | Wyjście
| Czas wyłączenia w razie zwarcia | 20 ms |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Gniazdo adresowania, Master |
| Zakres adresów slave | (0), 1 ... 31 |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | S-7.0.E |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 125 mm |
| Szerokość | 19 mm |
| Głębokość | 99 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Asi Bus |
| Typ przyłącza 2 | I / O |
| Typ przyłącza 3 | Zasilanie |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Liczba biegunów | 4 |
| PIN 25 | AS-i + |
| PIN 26 | AS-i + |
| PIN 27 | AS-i - |
| PIN 28 | AS-i - |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 20 |
| PIN 1 | I 1 |
| PIN 2 | I 2 |
| PIN 3 | I 3 |
| PIN 4 | I 4 |
| PIN 5 | I - |
| PIN 6 | I - |
| PIN 7 | I - |
| PIN 8 | I - |
| PIN 9 | I + |
| PIN 10 | I + |
| PIN 11 | I + |
| PIN 12 | I + |
| PIN 13 | O 1 |
| PIN 14 | O 2 |
| PIN 15 | O 3 |
| PIN 16 | O 4 |
| PIN 17 | O - |
| PIN 18 | O - |
| PIN 19 | O - |
| PIN 20 | O - |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 21 | AUX + |
| PIN 22 | AUX + |
| PIN 23 | AUX - |
| PIN 24 | AUX - |

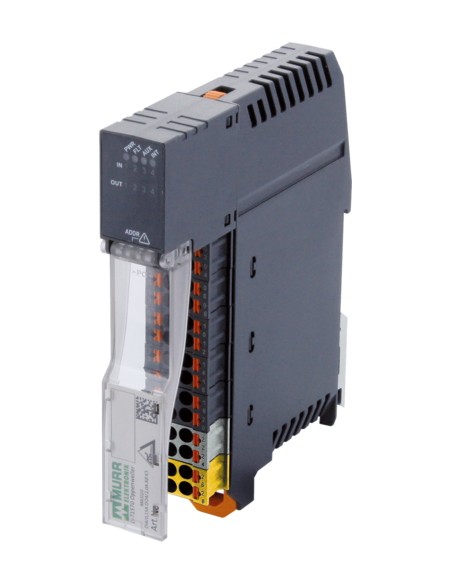

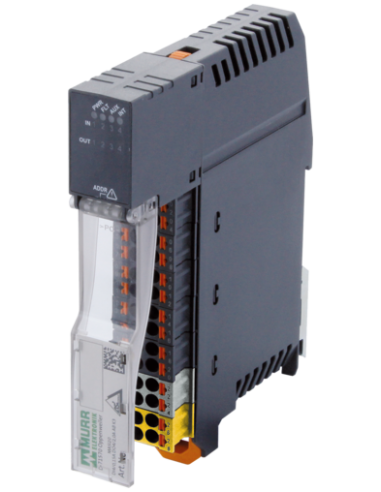

Moduł cyfrowy MASI20 DI4/0,15A DO4/2,0A K3 56475 – nowoczesne rozwiązanie dla automatyki przemysłowej
Moduł MASI20 DI4/0,15A DO4/2,0A K3 o kodzie produktu 56475 to zaawansowane urządzenie przeznaczone do zastosowań w automatyzacji maszyn i linii technologicznych. Jako część systemu modułowego znajduje zastosowanie wszędzie tam, gdzie niezbędna jest precyzyjna obsługa wejść oraz wyjść cyfrowych, przy jednoczesnym zapewnieniu wysokiego poziomu bezpieczeństwa.
Bezpieczeństwo i niezawodność – kluczowe cechy modułu MASI20
Moduł wyposażony jest w cztery wejścia cyfrowe (DI4) oraz cztery wyjścia cyfrowe (DO4) i przeznaczony jest do pracy z prądami odpowiednio do 0,15 A na wejściu oraz 2 A na wyjściu na pojedynczy pin. Dzięki wbudowanej funkcji pasywnego Safety umożliwia zabezpieczenie obsługiwanych wyjść i spełnia wymagania PLd według EN ISO 13849-1, co pozwala na wykorzystanie go w systemach wymagających podwyższonego poziomu bezpieczeństwa funkcjonalnego.
Zastosowanie i zalety modułu MASI20 DI4/0,15A DO4/2,0A K3
- Wielozadaniowość: urządzenie idealne do sterowania i monitorowania czujników, siłowników oraz innych elementów wykonawczych w aplikacjach przemysłowych.
- Łatwa rozbudowa instalacji dzięki komunikacji AS-i (Actuator Sensor Interface) i prostemu montażowi na szynie DIN (zgodnie z EN 60715).
- Szybka diagnostyka z poziomu diod LED umożliwia natychmiastową identyfikację stanu zasilania oraz komunikacji, co usprawnia serwisowanie i skraca czasy przestojów.
- Wysoki stopień ochrony – IP20 zapewnia bezpieczną eksploatację w warunkach przemysłowych.
- Kompatybilność z 3-przewodowymi czujnikami PNP oraz klasycznymi przełącznikami mechanicznymi gwarantuje uniwersalność zastosowania.
Typowe obszary zastosowań modułu MASI20 DI4/0,15A DO4/2,0A K3
Urządzenie znajduje zastosowanie w:
- automatyzacji procesów produkcyjnych – sterowanie maszynami, liniami montażowymi i pakującymi,
- systemach bezpieczeństwa – obsługa wyjść związanych z funkcjami awaryjnymi i nadzorem stanu urządzeń,
- przemysłowych aplikacjach robotycznych,
- systemach transportu wewnętrznego (taśmy, linie sortujące),
- obsłudze rozproszonych paneli operatorskich i szaf sterowniczych.
Komfort montażu i trwałość wykonania

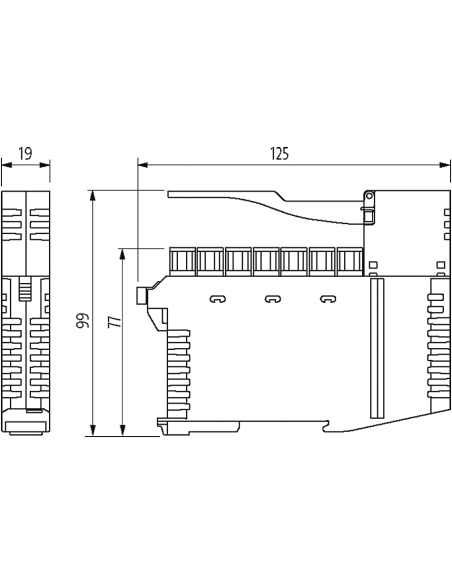

Moduł wyróżnia się kompaktowymi wymiarami (19 x 125 x 99 mm), dzięki czemu zajmuje minimalną ilość miejsca w szafie sterowniczej. Zaciski sprężynowe upraszczają okablowanie, gwarantując szybki i pewny montaż. Dzięki szerokiemu zakresowi napięć zasilania oraz pracy w temperaturach od -25°C do 70°C produkt doskonale sprawdza się także w wymagających warunkach środowiskowych.
MASI20 DI4/0,15A DO4/2,0A K3 to moduł, który zapewnia pełną integrację z nowoczesnymi systemami automatyki przemysłowej, wspierając nieprzerwaną i bezpieczną pracę maszyn oraz linii produkcyjnych.
