Moduł kompaktowy
DI4 - 0.19 A DO3 - 0.5 A (C) - 7× M8 (AB)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
24 V DC zewnętrzne (18...30.2 V DC) EN 61131-2
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 250 mA |
| Prąd sumaryczny maks. | 1,5 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,19 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przyłącze M12 i programator, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | S-7.A.0 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | B D |
| Typ przyłącza 2 | AUX |
| Typ przyłącza 3 | F |
| Typ przyłącza 4 | H |
Typ przyłącza 1
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | Usens + |
| PIN 3 | Usens - |
| PIN 4 | DI |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V AUX POWER |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC AUX POWER |
Typ przyłącza 3
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | n.c. |
| PIN 3 | 0 V |
| PIN 4 | DO |
Typ przyłącza 4
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | n.c. |
| PIN 3 | n.c. |
| PIN 4 | n.c. |

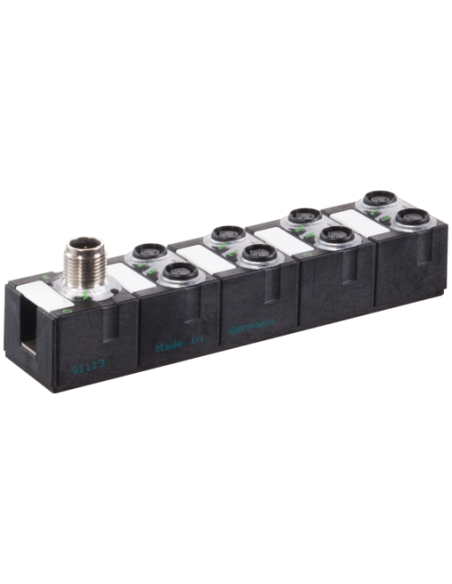

Moduł sieciowy MASI68 I/O 56418 – kompaktowe rozwiązanie dla automatyki przemysłowej

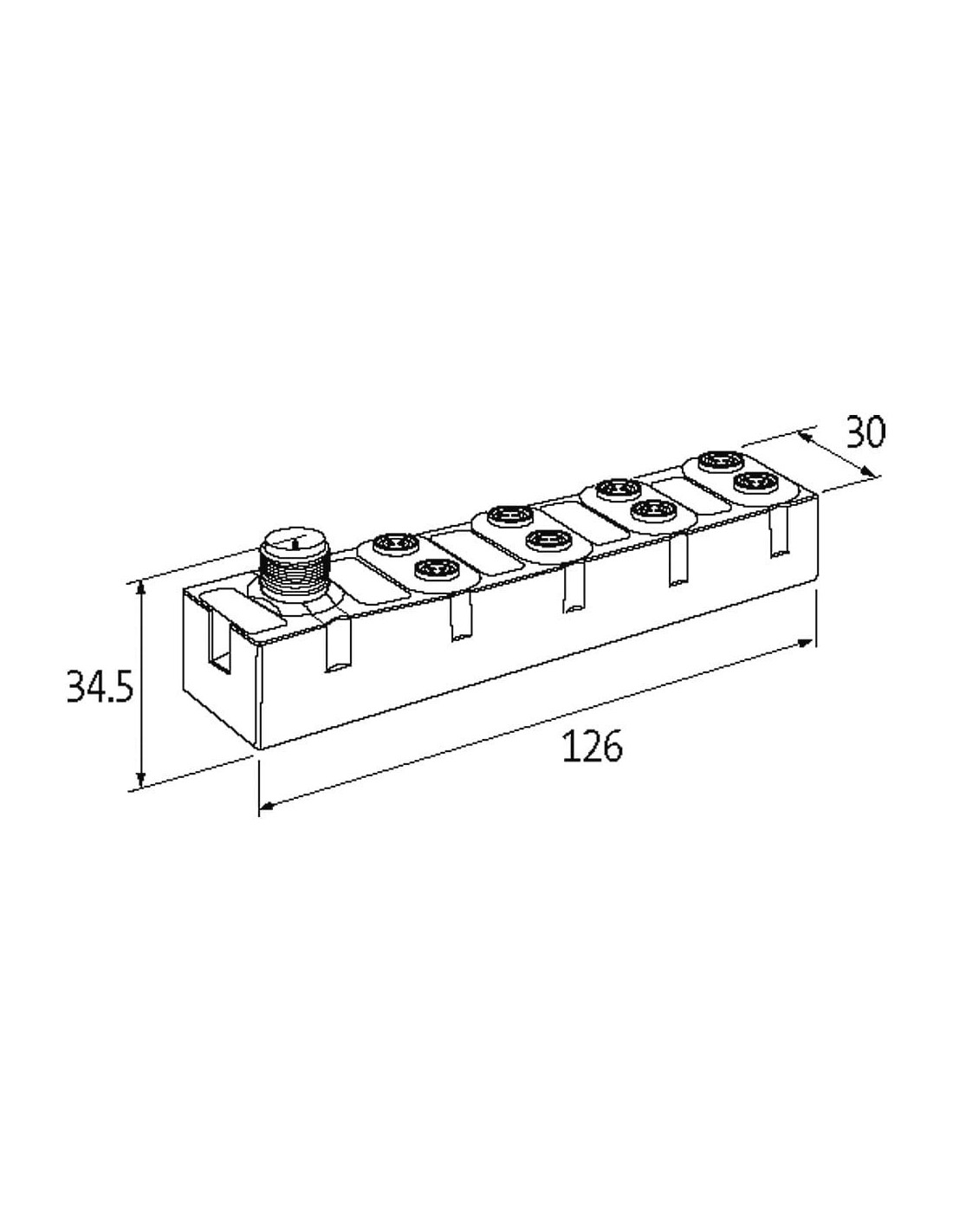

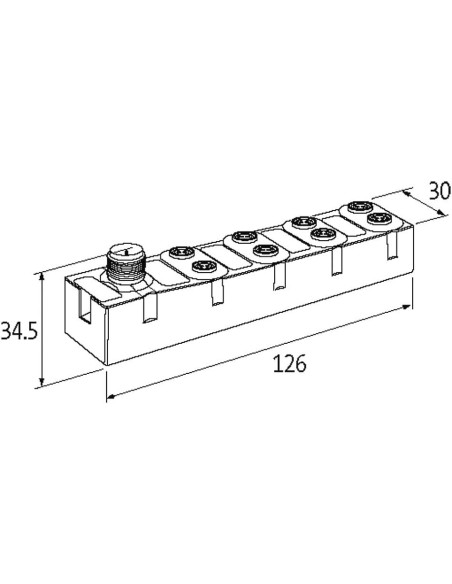

Moduł sieciowy MASI68 I/O 56418 to zaawansowane urządzenie zaprojektowane do integracji z systemami automatyki przemysłowej, w których wymagana jest niezawodność oraz łatwość instalacji. Dzięki kompaktowym wymiarom (126 mm x 30 mm x 34,5 mm) oraz solidnej, szczelnej obudowie, moduł ten sprawdza się w trudnych warunkach przemysłowych.
Wytrzymała konstrukcja i wysoki stopień ochrony IP68
Obudowa modułu jest w pełni zalana, co zapewnia wysoką odporność na wilgoć, pył oraz czynniki atmosferyczne. Stopień ochrony IP68 pozwala na bezpieczną eksploatację w środowiskach o podwyższonej wilgotności oraz w aplikacjach wymagających szczególnej ochrony przed wnikaniem wody.
Elastyczne zastosowanie w automatyce i robotyce
MASI68 I/O 56418 umożliwia obsługę zarówno wejść cyfrowych (DI4), jak i wyjść cyfrowych (DO3), co czyni go uniwersalnym rozwiązaniem dla różnych aplikacji, takich jak:
- linie produkcyjne i montażowe,
- zautomatyzowane magazyny,
- systemy transportu wewnętrznego,
- maszyny specjalistyczne,
- roboty przemysłowe i stanowiska kontrolne.
Obsługa czujników 3-przewodowych oraz wyłączników mechanicznych (PNP) umożliwia łatwe podłączanie szerokiej gamy urządzeń peryferyjnych.
Łatwa integracja i bezpieczna komunikacja
Moduł zapewnia integrację z systemami automatyki dzięki interfejsowi AS-i. Adresowanie odbywa się poprzez złącze M12 z możliwością wykorzystania programatora oraz obsługą adresów typu slave w pełnym zakresie. Czytelne sygnalizatory LED wspomagają diagnostykę i monitoring stanu pracy urządzenia.
Bezpieczne zasilanie i ochrona elektryczna
Urządzenie zasilane jest napięciem 24 V DC i przystosowane do pracy w zakresie napięć 18…30,2 V DC. Zastosowane zabezpieczenia, takie jak odporność na przeciążenia i zwarcia, gwarantują długą oraz bezawaryjną pracę modułu.
Szerokie możliwości podłączeniowe – złącza M8 i M12
Kompaktowy moduł wyposażony został w łącznie 7 złączy M8 oraz jedno złącze M12, co umożliwia elastyczne dopasowanie do wymogów konkretnej aplikacji. Złącza są kodowane i wyraźnie oznaczone, co ułatwia montaż oraz zapewnia bezpieczne podłączenie przewodów.
Praca w wymagających warunkach – szeroki zakres temperatur
Moduł sieciowy może pracować w szerokim zakresie temperatur roboczych od -20°C do +60°C. Dodatkowo, możliwe jest przechowywanie urządzenia w temperaturach od -20°C do +70°C, co umożliwia jego wykorzystanie w różnorodnych środowiskach przemysłowych.
Podsumowanie – idealny moduł I/O do nowoczesnych aplikacji automatyki
MASI68 I/O 56418 to niezawodne, kompaktowe rozwiązanie umożliwiające szybkie i wygodne podłączenie sygnałów cyfrowych w zautomatyzowanych systemach produkcyjnych. Wytrzymała konstrukcja oraz szereg zabezpieczeń gwarantują bezpieczeństwo instalacji, a elastyczne opcje podłączenia czynią moduł wyjątkowo uniwersalnym. Stanowi on idealny wybór dla projektantów i integratorów nowoczesnych linii produkcyjnych oraz maszyn.
