Moduł kompaktowy
DI4 - 0.19 A DO4 - 0.5 A (C) - 8× M8
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
24 V DC zewnętrzne (18...30.2 V DC) EN 61131-2
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 250 mA |
| Prąd sumaryczny maks. | 2 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,19 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przyłącze M12 i programator, Master |
| Zakres adresów slave | (0), 1 ... 31 |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | S-7.0.0 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |

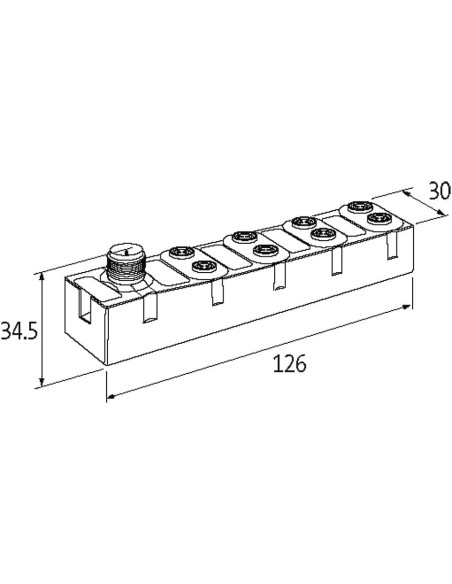

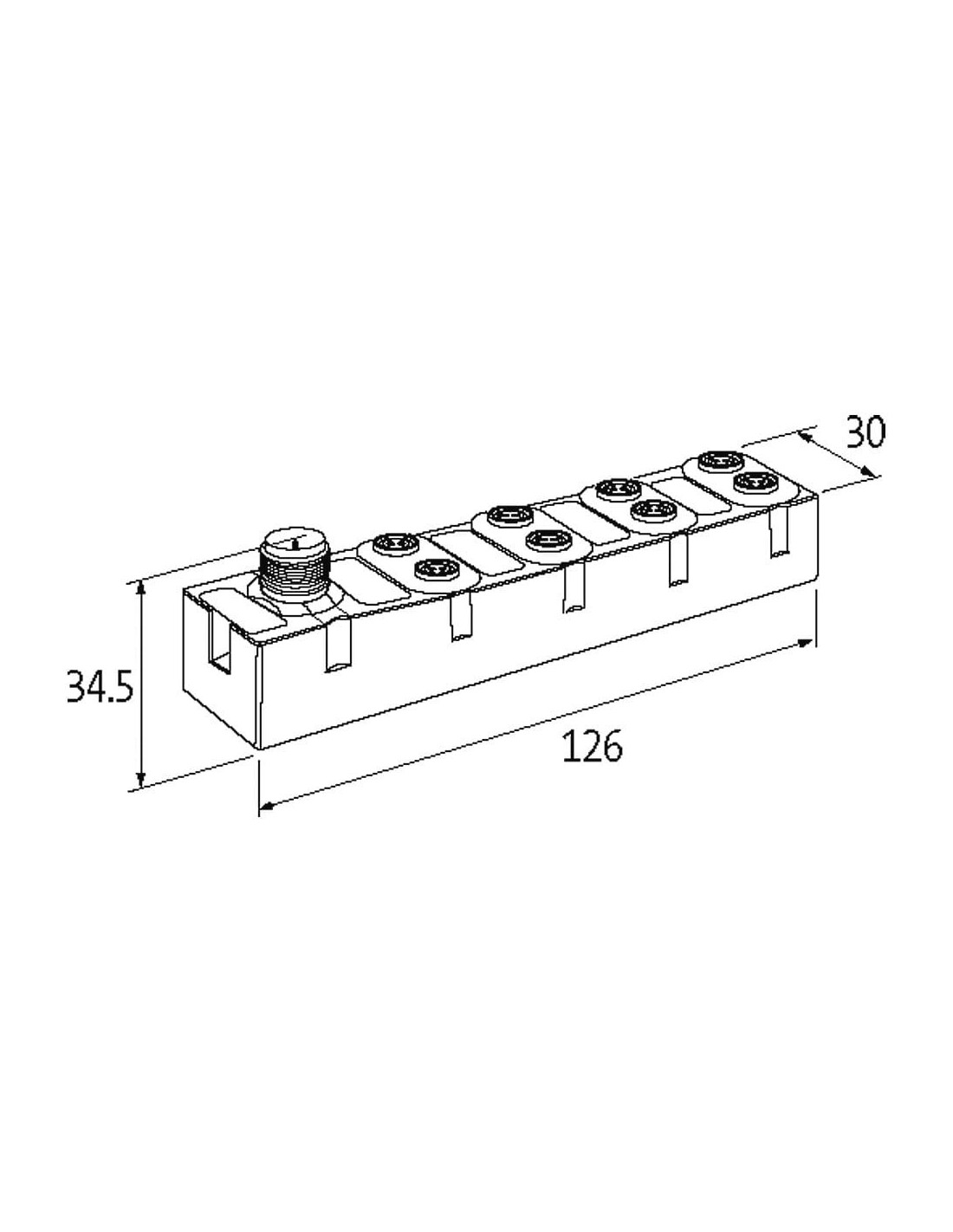

| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | B D |
| Typ przyłącza 2 | AUX |
| Typ przyłącza 3 | F H |
Typ przyłącza 1
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | Usens + |
| PIN 3 | Usens - |
| PIN 4 | DI |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V AUX POWER |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC AUX POWER |
Typ przyłącza 3
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | n.c. |
| PIN 3 | 0 V |
| PIN 4 | DO |

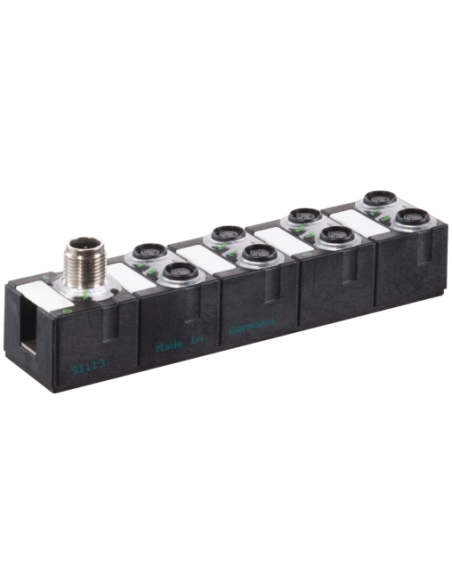

Moduł sieciowy MASI68 I/O 56419 – kompaktowe rozwiązanie do automatyzacji
Moduł sieciowy MASI68 I/O 56419 to zaawansowane i wytrzymałe urządzenie przeznaczone do systemów automatyki przemysłowej. Jego konstrukcja, oparta na klasie ochronności IP68, zapewnia pełną szczelność oraz odporność na trudne warunki środowiskowe, co czyni moduł idealnym wyborem do zastosowań zarówno w przemyśle, jak i w aplikacjach wymagających niezawodnej pracy na zewnątrz.
Zastosowanie modułu MASI68 I/O 56419 w automatyce przemysłowej
Moduł MASI68 znajduje szerokie zastosowanie w rozbudowie instalacji z protokołem AS-Interface (AS-i). Dzięki kompaktowym wymiarom 126 × 30 × 34,5 mm oraz konstrukcji z zalewaną obudową, doskonale sprawdzi się na liniach produkcyjnych, stanowiskach montażowych oraz w strefach o podwyższonym zapyleniu i wilgotności.
- Automatyzacja maszyn produkcyjnych – integracja sterowania wejściami i wyjściami w jednym urządzeniu.
- Instalacje transportu wewnętrznego – monitorowanie czujników oraz sterowanie elementami wykonawczymi.
- Aplikacje logistyczne – szybkie i bezpieczne podłączanie urządzeń sensorycznych i siłowników.
- Systemy paletyzujące – wytrzymałość na czynniki zewnętrzne i obciążenia prądowe.
- Maszyny pakujące – obsługa różnorodnych sygnałów cyfrowych.
Najważniejsze cechy modułu MASI68 I/O 56419
MASI68 I/O 56419 oferuje 4 wejścia cyfrowe (PNP) oraz 4 wyjścia cyfrowe, co umożliwia elastyczne zarządzanie sygnałami w instalacji przemysłowej. Dzięki złączom M8 (3 piny) oraz M12 (4 piny) moduł gwarantuje prostotę podłączania czujników, siłowników i przewodów sygnałowych.
- Maksymalna obciążalność wejścia: 0,19 A.
- Maksymalny prąd wyjściowy na pin: 0,5 A.
- Ochrona przeciwzwarciowa i przeciążeniowa zarówno na wejściach, jak i wyjściach.
- Napięcie zasilania: 24 V DC (zakres 18…30,2 V DC).
- Diagnostyka LED: możliwość natychmiastowego rozpoznania statusu pracy modułu.
- Adresacja: możliwość programowania przez złącze M12 lub master AS-i.
Zalety modułu MASI68 – bezpieczeństwo, niezawodność i łatwa integracja
Zastosowanie modułu MASI68 I/O 56419 pozwala znacząco uprościć okablowanie w rozbudowanych systemach automatyki. Urządzenie jest odporne na kurz, wilgoć oraz dynamiczne warunki pracy, co potwierdzają certyfikaty jakości oraz zgodność z normami EN 61131-2 i EN IEC 60529 (IP68).
Typowe przykłady wykorzystania to szybka rozbudowa istniejącej sieci AS-i o nowe punkty I/O oraz umożliwienie swobodnej konfiguracji instalacji bez potrzeby stosowania rozległych szaf sterowniczych.
Budowa i sposób montażu modułu MASI68 I/O 56419
Urządzenie przeznaczone jest do montażu przykręcanego. Dzięki swoim kompaktowym wymiarom oraz złączom typu M8 i M12 (z różnymi konfiguracjami pinów) instalacja przebiega szybko i bezproblemowo. Nadrukowane oznaczenia oraz zintegrowane wskaźniki LED usprawniają proces konfiguracji i diagnostyki podczas pracy.
- Wytrzymała, hermetyczna obudowa – odporna na uszkodzenia mechaniczne.
- Standardowe rozmiary umożliwiają łatwą integrację z szynami i panelami.
- Czytelne oznaczenia i wskaźniki LED na każdym kanale.
Podsumowanie – uniwersalny moduł I/O do rozbudowy sieci AS-Interface
Moduł MASI68 I/O 56419 to niezawodne, solidne i elastyczne rozwiązanie dla użytkowników, którzy oczekują prostoty instalacji oraz bezproblemowej eksploatacji w trudnych warunkach przemysłowych. Idealny jako element rozproszonego systemu wejść/wyjść wszędzie tam, gdzie kluczowa jest trwałość, bezpieczeństwo i szybka diagnostyka.
