Moduł rozszerzający
DI4 - 0.2 A (E) - 4× M12 (AB) (Y)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 250 mA |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,2 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przyłącze M12 i programator, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | S-0.A.2 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |

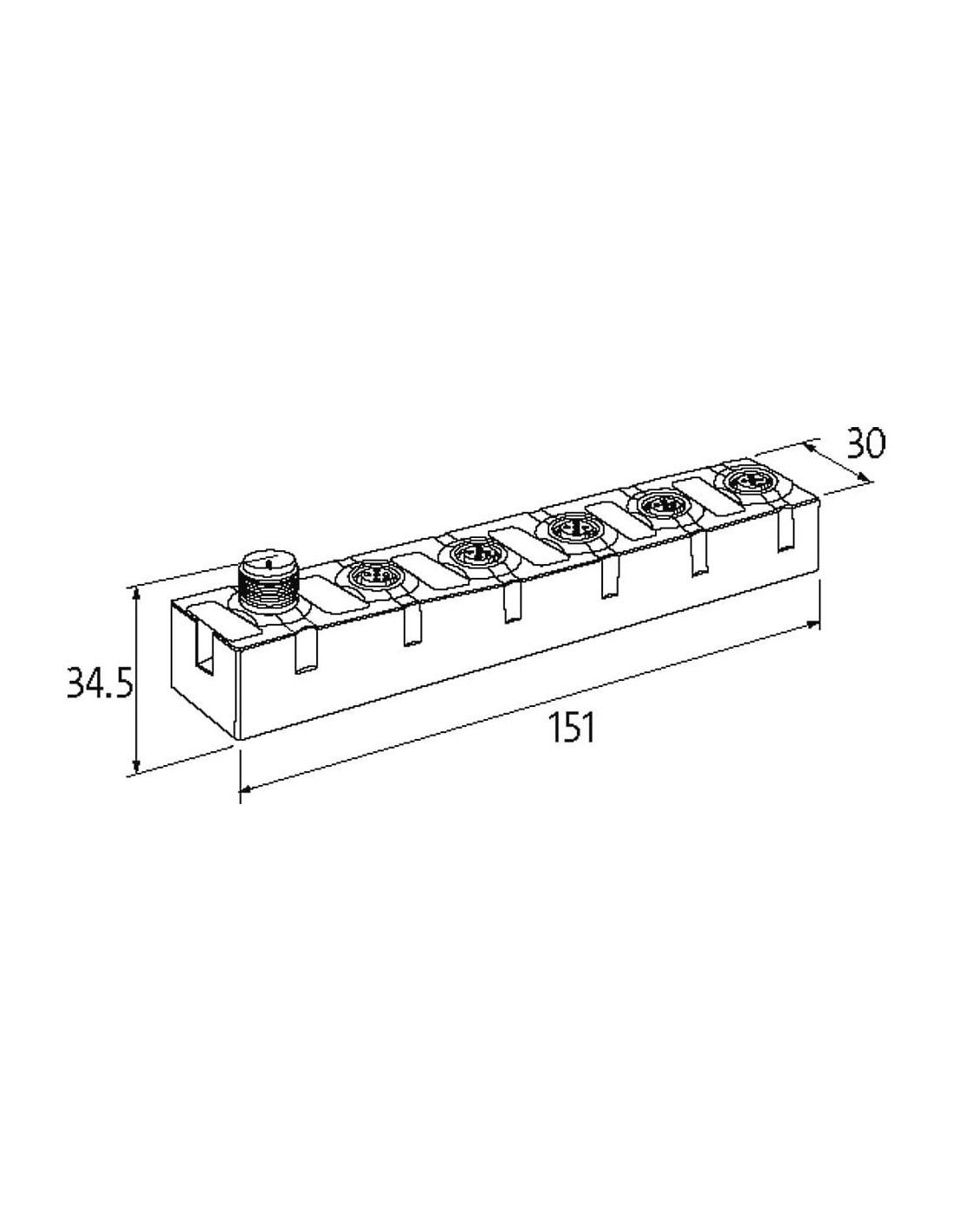

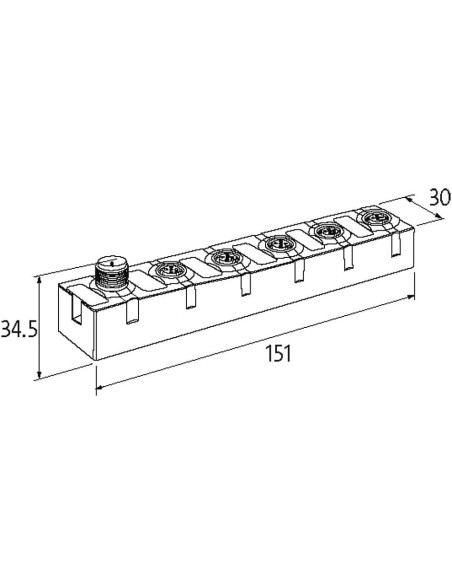

Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 151 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | A C |
| Typ przyłącza 2 | B D |
| Typ przyłącza 3 | Bus In |
| Typ przyłącza 4 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | DI |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | n.c. |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
| PIN 5 | n.c. |

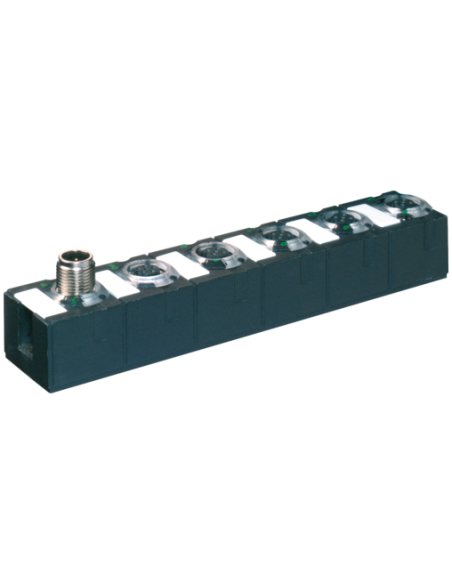

Moduł sieciowy MASI68 DI4/0.2A Y AB E 4xM12 56425 – Rozbudowa instalacji AS-i
Moduł sieciowy MASI68 DI4/0.2A Y AB E 4xM12 o kodzie produktu 56425 to nowoczesne i niezawodne rozwiązanie, które umożliwia szybką rozbudowę aplikacji przemysłowych opartych na magistrali AS-Interface (AS-i). Urządzenie to znajduje zastosowanie przede wszystkim w automatyce przemysłowej, systemach sterowania maszyn oraz instalacjach produkcyjnych, gdzie wymagana jest decentralizacja sygnałów wejściowych i wysoki poziom ochrony przed niekorzystnymi warunkami środowiskowymi.
Główne zalety i możliwości zastosowania modułu MASI68 DI4/0.2A Y AB E 56425
- Wysoki stopień ochrony IP68 – gwarancja niezawodnej pracy nawet w trudnych warunkach przemysłowych, przy dużej wilgotności, zapyleniu i obecności cieczy.
- Kompaktowa i wytrzymała obudowa – całkowicie zalana konstrukcja o wymiarach 151 x 30 x 34,5 mm umożliwia montaż bezpośrednio przy maszynach oraz na liniach produkcyjnych.
- Cztery wejścia cyfrowe – obsługa sygnałów typu PNP, kompatybilność z 3-przewodowymi czujnikami oraz mechanicznymi przełącznikami.
- Szybkie połączenie dzięki złączom M12 – 4 gniazda M12 umożliwiają łatwe podłączenie czujników i urządzeń, co znacznie upraszcza montaż i serwisowanie.
- Odporność na przeciążenia i zwarcia – zapewnia stabilność działania nawet w trudnych warunkach eksploatacyjnych.
- Kompatybilność z systemami AS-Interface – łatwe adresowanie i integracja w istniejących układach automatyki.
Typowe zastosowania modułu MASI68 DI4/0.2A Y AB E
Moduł MASI68 znajduje zastosowanie wszędzie tam, gdzie konieczna jest decentralizacja wejść cyfrowych w środowiskach wymagających podwyższonej ochrony, czyli:
- Linie montażowe i produkcyjne w przemyśle motoryzacyjnym, spożywczym oraz opakowaniowym.
- Automatyka maszyn – rozproszone sterowanie czujnikami i przełącznikami na różnych sekcjach urządzeń.
- Systemy transportu wewnętrznego oraz logistyczne, gdzie istotne jest szybkie zbieranie informacji o stanie czujników.
- Stacje zrobotyzowane – integracja sygnałów z wielu punktów w obrębie jednej magistrali AS-i.
- Środowiska o wysokiej wilgotności lub zapyleniu, które wymagają sprzętu o najwyższej klasie zabezpieczeń.
Nowoczesność i bezpieczeństwo zastosowań
Moduł MASI68 DI4/0.2A Y AB E został zaprojektowany z myślą o wygodzie użytkowania oraz bezpieczeństwie eksploatacji. Całkowicie zalana obudowa skutecznie chroni elementy elektroniki oraz styki przed dostępem wody i kurzu, oferując jednocześnie wygodne przyłącza na bazie standardowych konektorów M12.
Dodatkowe możliwości diagnostyczne, takie jak diody LED sygnalizujące stany pracy i błędy, pozwalają na szybkie wykrywanie braków zasilania i innych nieprawidłowości, co minimalizuje przestoje w pracy systemu.
Kompatybilność i prostota integracji
Dzięki obsłudze szerokiego zakresu adresów w sieci AS-Interface, moduł MASI68 DI4/0.2A może być łatwo integrowany z różnymi rozwiązaniami automatyki, spełniając wymagania zarówno nowych, jak i modernizowanych instalacji przemysłowych.
Podsumowanie – uniwersalny moduł dla przemysłu
MASI68 DI4/0.2A Y AB E 4xM12 56425 to solidny i wytrzymały moduł wejść cyfrowych, doskonały do zastosowania w wymagających aplikacjach przemysłowych. Łączy w sobie prostotę montażu, szerokie możliwości integracji oraz wysoką odporność mechaniczną i elektryczną. Stanowi niezawodne ogniwo każdego systemu sterowania wspierającego standard AS-i.
