2× zasilanie zewnętrzne

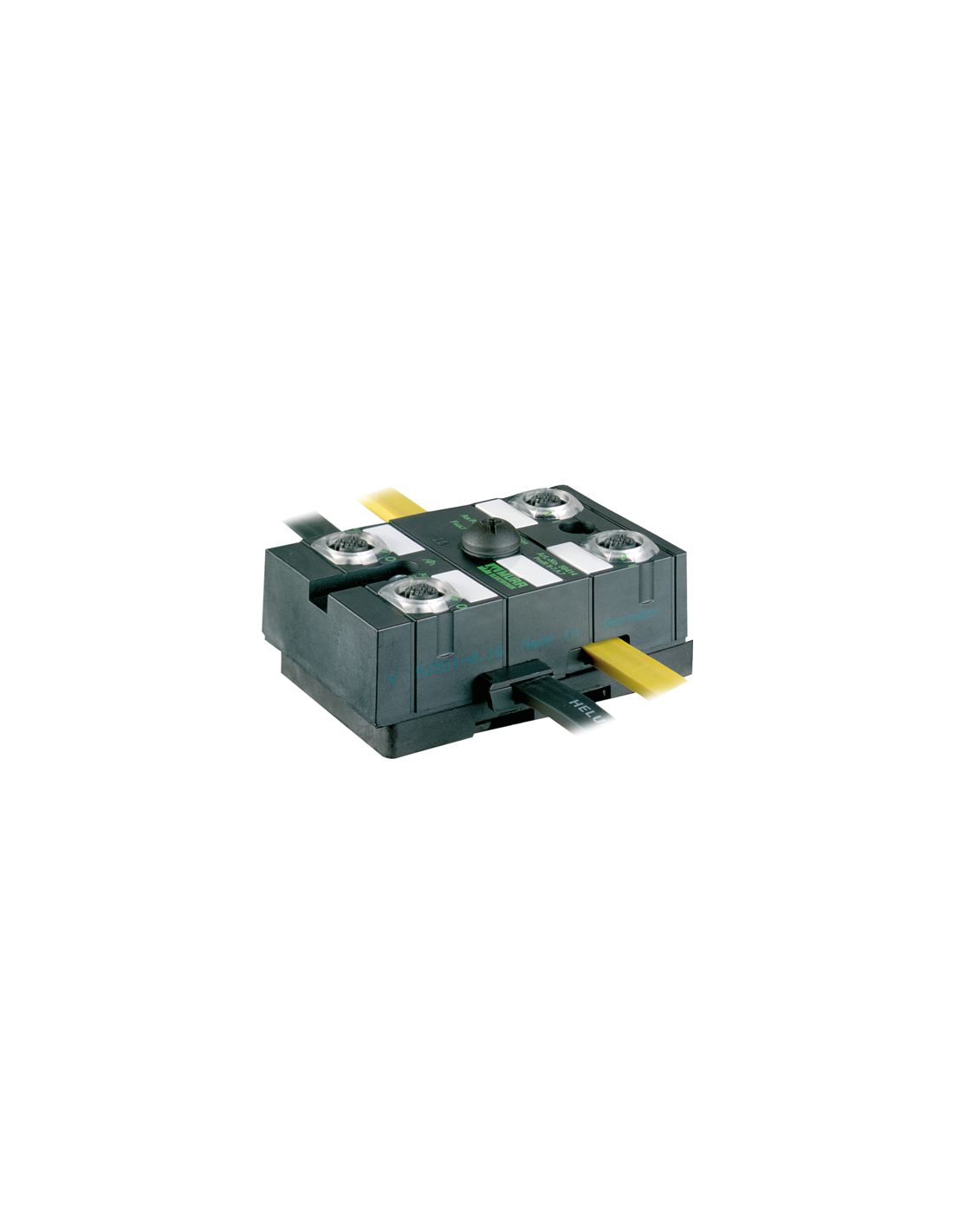

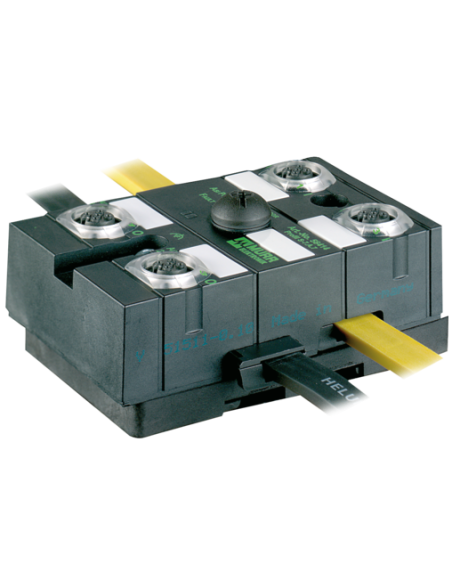

Rozdzielacz pasywny MASI67
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Dane elektryczne | Zasilanie
| Napięcie robocze zewnętrzne DC min. | 10 V |
| Napięcie robocze zewnętrzne DC maks. | 48 V |
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 4000 mA |
| Prąd sumaryczny maks. | 8 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone, geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 94 mm |
| Szerokość | 60 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus Out |
| Typ przyłącza 2 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | AS-i + |
| PIN 2 | Aux Power 1 - |
| PIN 3 | AS-i - |
| PIN 4 | Aux Power 1 + |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | AS-i + |
| PIN 2 | Aux Power 2 - |
| PIN 3 | AS-i - |
| PIN 4 | Aux Power 2 + |
| PIN 5 | n.c. |
Konwerter z zasilaczem ASI na 4xM12 – profesjonalne rozwiązanie dla automatyki przemysłowej
Konwerter z zasilaczem ASI na 4xM12 (kod produktu: 56416) to specjalistyczny rozdzielacz pasywny przeznaczony do zastosowań w systemach automatyki wykorzystujących sieć AS-Interface (ASI). Produkt wyróżnia się kompaktową konstrukcją oraz wysokim poziomem szczelności, co sprawia, że sprawdzi się nawet w wymagających warunkach przemysłowych.
Bezpieczna i solidna obudowa konwertera ASI 4xM12
Całkowicie zalana obudowa konwertera zapewnia doskonałą ochronę elementów wewnętrznych przed wilgocią, kurzem i innymi czynnikami zewnętrznymi. Urządzenie spełnia normy szczelności IP67, dzięki czemu może być montowane w warunkach podwyższonej wilgotności i zapylenia.
Zalety i typowe zastosowania konwertera ASI na 4xM12
Urządzenie znajduje zastosowanie w różnorodnych aplikacjach automatyki przemysłowej, m.in. w systemach rozproszonych, liniach produkcyjnych, systemach sterowania maszynami oraz instalacjach wymagających wydajnego i bezpiecznego zasilania modułów podrzędnych.
- Bezpieczna transmisja i zasilanie – obsługuje napięcia robocze do 48 V DC oraz maksymalny prąd sumaryczny 8 A, co zapewnia prawidłowe działanie urządzeń końcowych.

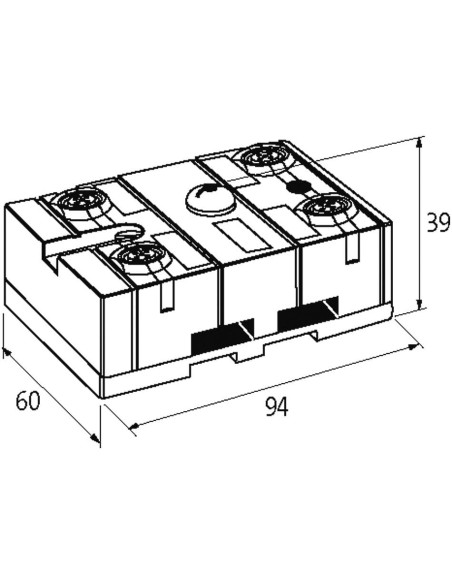

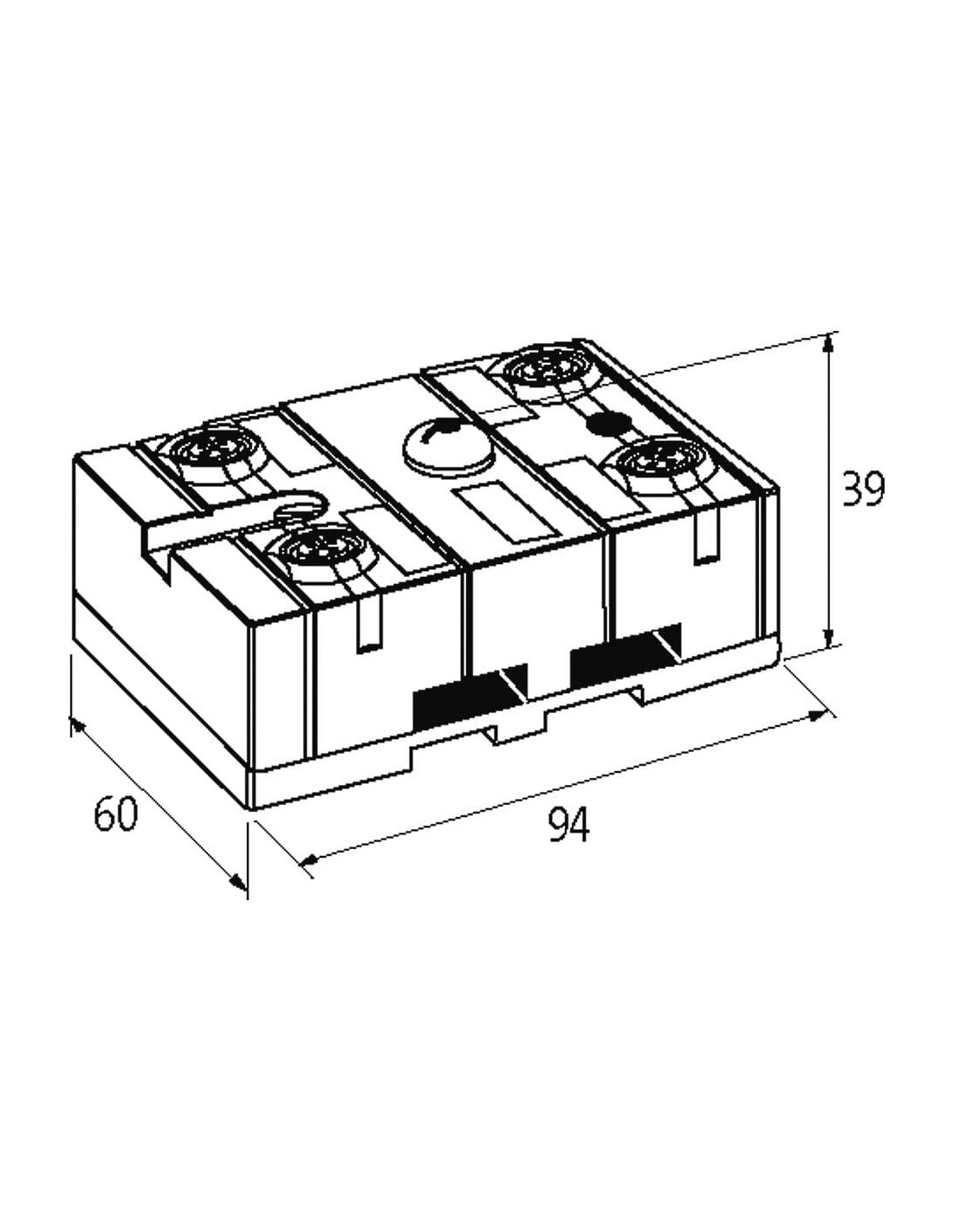

- Łatwa instalacja – kompaktowe wymiary (94 x 60 x 39 mm) oraz opcje montażu na szynie nośnej (EN 60715) lub przykręcenia.
- Odporność na trudne warunki środowiskowe – szeroki zakres temperatury pracy od -20°C do +60°C umożliwia eksploatację w różnych warunkach przemysłowych.
- Uniwersalne złącza M12 – pozwalają na podłączenie różnych urządzeń peryferyjnych przy zachowaniu wysokiej niezawodności.
- Prosta integracja z siecią AS-Interface – dedykowane piny dla AS-i oraz zasilania Aux Power gwarantują szybkie i wygodne podłączenie.
Możliwości wykorzystania konwertera ASI 4xM12
Konwerter ASI na 4xM12 to kluczowy element instalacji przemysłowych, w których liczą się niezawodność, prostota montażu oraz odporność na uszkodzenia mechaniczne i działania czynników środowiskowych. Doskonale sprawdzi się jako element rozdzielający i zasilający moduły wejść/wyjść, czujniki czy siłowniki w aplikacjach automatyki, a także tam, gdzie wymagane jest pewne połączenie w standardzie M12.
Jest w pełni kompatybilny z nowoczesnymi instalacjami AS-Interface, zapewniając błyskawiczną integrację i niezawodne zasilanie nawet w najbardziej wymagających aplikacjach.
