Wejścia cyfrowe
DI8 - 0.24 A - 4× M12 (AB)
Podwójne przyporządkowanie gniazd M12, PIN 2 + 4
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 290 mA |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,24 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Gniazdo adresowania, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | 2× S-0.A.2 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Instalowanie | Podłączanie
| Podwójne obłożenie gniazda M12 | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone, geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

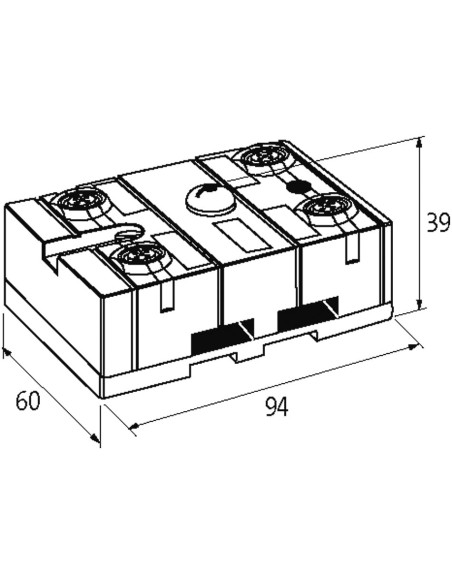

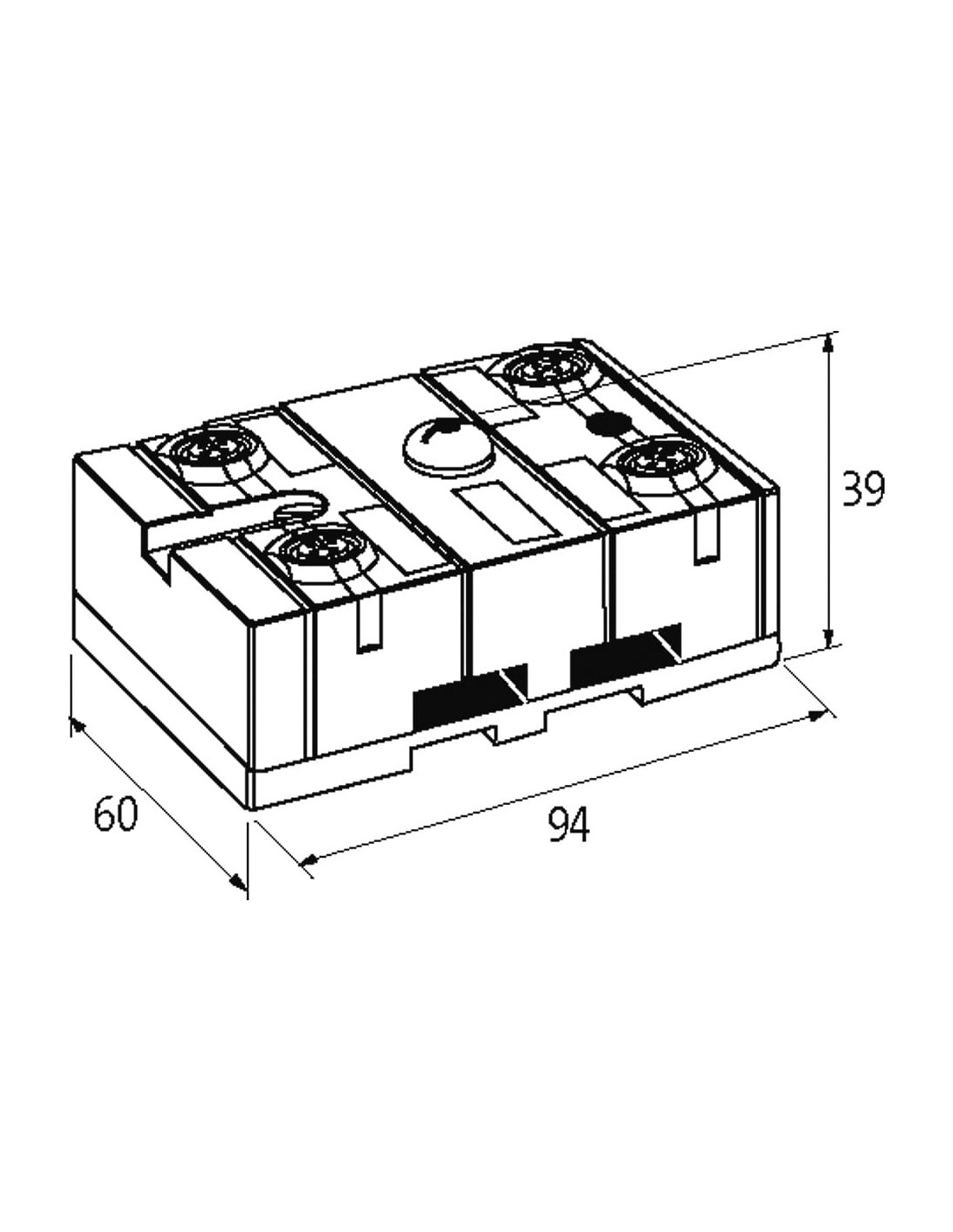

| Wysokość | 94 mm |
| Szerokość | 60 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | C D |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | DI |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |

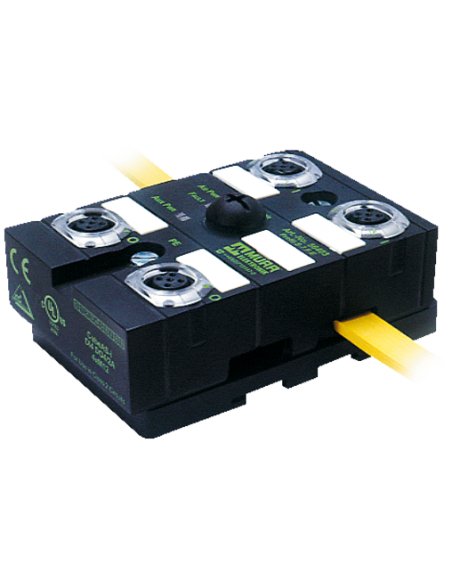

Moduł sieciowy MASI67 I/O DI8 AB 4xM12 56401 – Przemysłowy moduł wejść cyfrowych IP67
Moduł sieciowy MASI67 I/O DI8 AB 4xM12 o kodzie produktu 56401 jest zaawansowanym urządzeniem przeznaczonym do integracji systemów automatyki przemysłowej. Stanowi niezawodne rozwiązanie wszędzie tam, gdzie wymagane są stabilne i odporne na warunki środowiskowe moduły wejść cyfrowych.
Zastosowanie modułu MASI67 DI8 AB 4xM12 – Szerokie możliwości w automatyzacji
Produkt dedykowany jest do wykorzystania w aplikacjach wymagających wytrzymałości oraz odporności na czynniki zewnętrzne. Dzięki całkowicie zalanej obudowie o stopniu ochrony IP67 świetnie sprawdzi się w trudnych warunkach przemysłowych, w tym w miejscach o podwyższonej wilgotności, zapyleniu oraz występowaniu wibracji.
- Linie produkcyjne – szybka integracja z maszynami i urządzeniami, bezpośredni montaż przy stanowiskach roboczych.
- Automatyka magazynowa – monitorowanie stanu czujników i sygnałów z urządzeń pracujących w strefach magazynowych.
- Systemy transportu – połączenie z czujnikami pozycji, krańcówkami oraz innymi elementami automatyki transportowej.
- Maszyny pakujące i produkcyjne – prosty przesył sygnałów wejściowych z sensorów do systemu nadrzędnego.
- Instalacje zewnętrzne – odporność na trudne warunki klimatyczne oraz możliwość pracy w szerokim zakresie temperatur.
Najważniejsze zalety modułu MASI67 I/O DI8 AB 56401
- 8 wejść cyfrowych PNP z możliwością podłączenia 3-przewodowych czujników lub przełączników mechanicznych.
- 4 złącza M12 (5-pinowe, kodowanie A), pozwalające na efektywne, podwójne przyporządkowanie sygnałów.
- Wytrzymała obudowa odporna na wstrząsy, wibracje oraz działanie agresywnych chemikaliów.
- Wysoka szczelność klasy IP67 – ochrona przed pyłem i wodą, umożliwia montaż bezpośrednio na maszynach.
- Wielofunkcyjna diagnostyka LED – zapewnia szybki podgląd statusu połączenia i transmisji danych.
- Ochrona przeciwzwarciowa i przeciążeniowa.
- Łatwość integracji z innymi urządzeniami automatyki dzięki standardowi AS-Interface.
- Możliwość montażu na szynie DIN (EN 60715) lub tradycyjnie – uniwersalność instalacji.
- Praca w szerokim zakresie temperatur od -20°C do +60°C.
Budowa i funkcjonalność – połączenia M12 i pewna diagnostyka
Złącza M12 zapewniają szybkie i bezpieczne podłączenie czujników oraz elementów wykonawczych. Obecność pinów DI na PIN 2 i 4 umożliwia podłączanie elementów wejściowych w konfiguracji podwójnego przydziału. Wzmocniona, kompaktowa konstrukcja oraz czarne uchwyty stykowe zapewniają niezawodność i trwałość przez długie lata eksploatacji.
Typowe branże wykorzystania MASI67 I/O DI8 AB 4xM12 56401
- Przemysł motoryzacyjny
- Przemysł spożywczy (produkcyjne linie technologiczne)
- Intralogistyka i automatyka magazynowa
- Produkcja elektroniki i maszyn
- Automatyzacja procesów technologicznych
Moduł MASI67 DI8 AB 4xM12 56401 pozwala na efektywne zarządzanie sygnałami cyfrowymi nawet w najbardziej wymagających aplikacjach, gwarantując jednocześnie wysoką niezawodność działania oraz prostotę integracji z systemami sterowania opartymi na AS-Interface.
