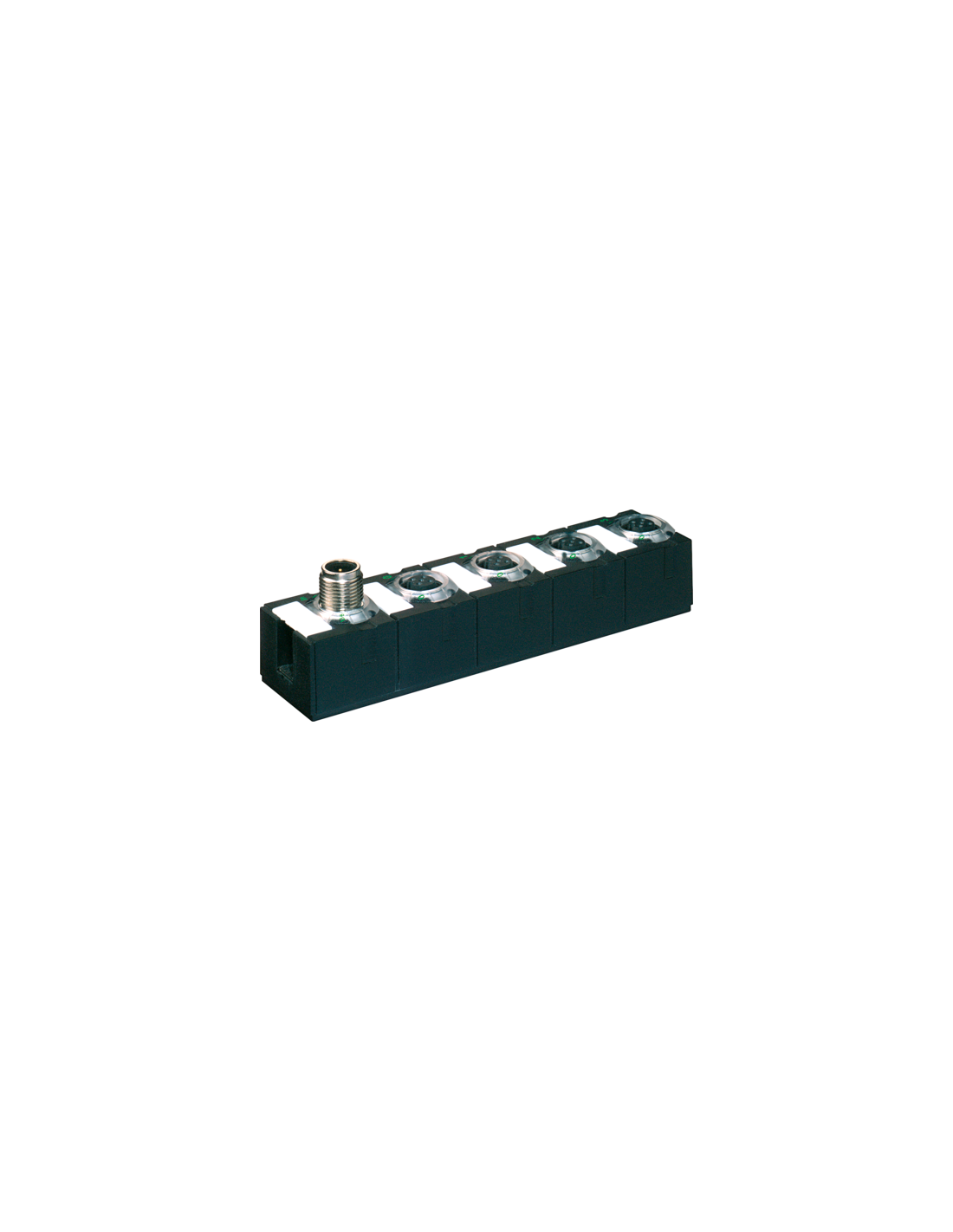

Moduł kompaktowy
DI4 - 0.19 A (C) - 4× M12 (AB) (Y)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 250 mA |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,19 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przyłącze M12 i programator, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| AS-i Power 24 | tak |
| Profil (IO.ID.ID2) | S-0.A.2 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |

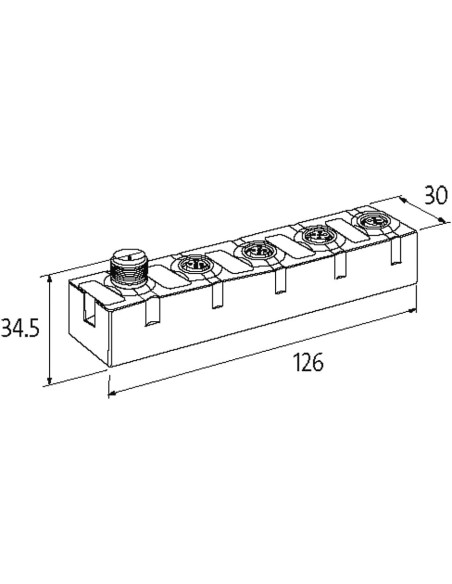

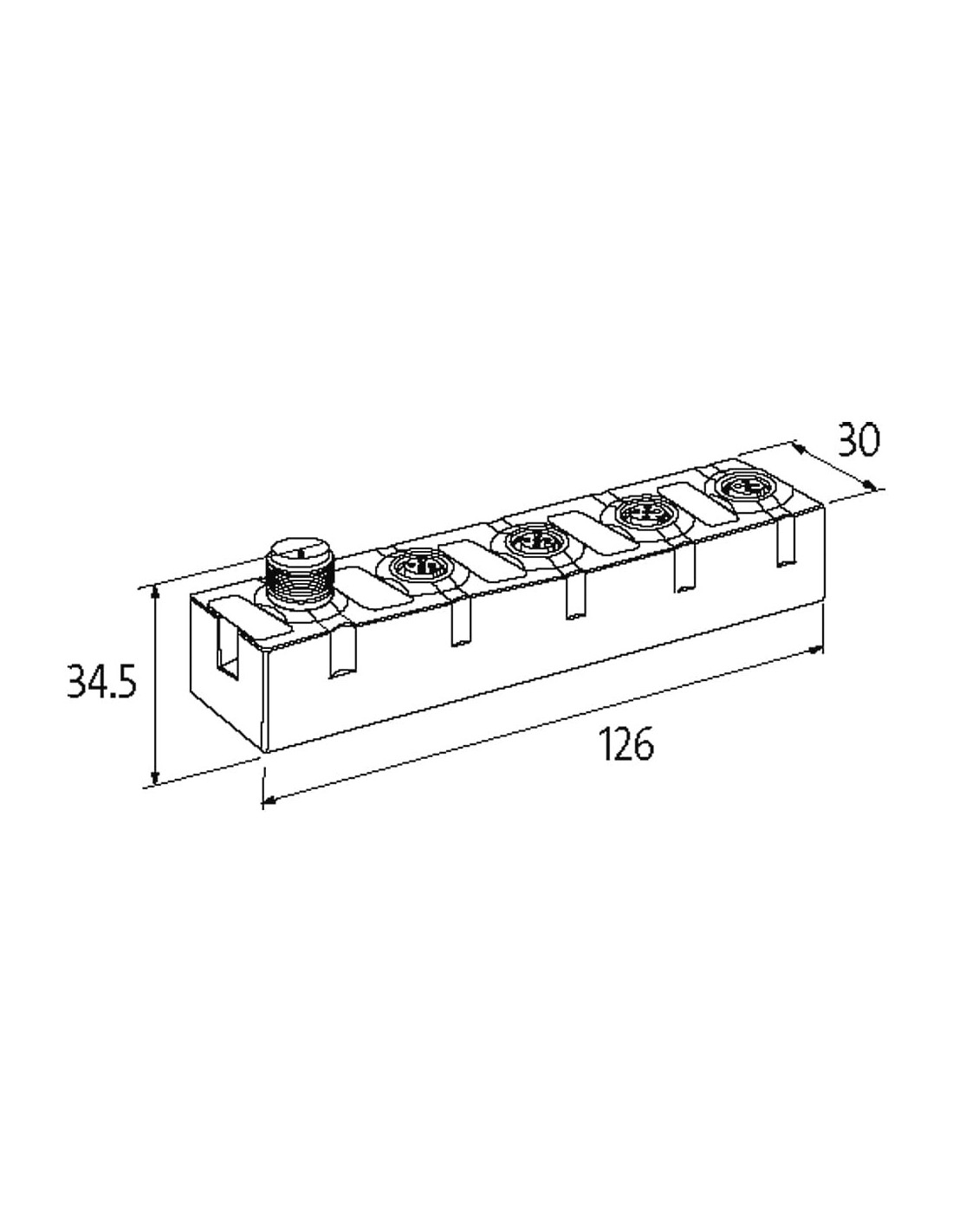

Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | A C |
| Typ przyłącza 2 | B D |
| Typ przyłącza 3 | ohne AUX |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | DI |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | n.c. |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | AS-i + |
| PIN 2 | n.c. |
| PIN 3 | AS-i - |
| PIN 4 | n.c. |

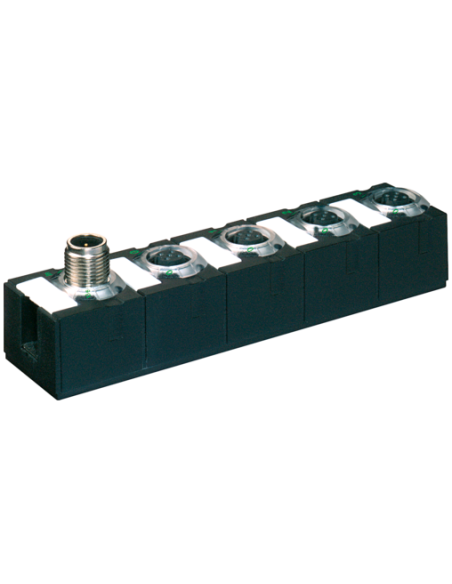

Moduł sieciowy MASI68 I/O DI4/0.2A AB Y 4xM12 – Kompaktowe rozwiązanie I/O dla automatyki przemysłowej
Moduł sieciowy MASI68 I/O DI4/0.2A AB Y 4xM12 (kod produktu: 56421) to zaawansowane urządzenie przeznaczone do zastosowań w rozbudowanych systemach automatyki przemysłowej. Dzięki kompaktowej, całkowicie zalanej obudowie oraz wysokiej klasie szczelności IP68, moduł MASI68 doskonale sprawdza się nawet w trudnych warunkach środowiskowych, gwarantując niezawodność działania i długotrwałą pracę.
Kluczowe zalety modułu MASI68 I/O DI4/0.2A AB Y 4xM12
- Wysoka odporność na wilgoć, kurz i uszkodzenia mechaniczne dzięki klasie ochrony IP68.
- Kompaktowe wymiary (126 x 30 x 34,5 mm) ułatwiające montaż nawet w ograniczonych przestrzeniach.
- Uniwersalne i szybkie połączenia – cztery gniazda M12 zapewniają różnorodność podłączeń czujników i urządzeń wykonawczych.
- Obsługa sygnałów cyfrowych (DI4) do 0,19 A na kanał, pozwalająca na podłączenie szerokiej gamy urządzeń trójprzewodowych (PNP) lub przełączników mechanicznych.
- Wbudowane funkcje diagnostyczne: diody LED na module umożliwiają natychmiastową wizualną kontrolę stanu połączeń oraz diagnostykę braku napięcia.
- Bezpieczeństwo użytkowania – ochrona przed zwarciem i przeciążeniem każdego wejścia.
Możliwości wykorzystania modułu sieciowego MASI68 I/O DI4/0.2A AB Y 4xM12
Moduł MASI68 znajduje zastosowanie wszędzie tam, gdzie istnieje potrzeba rozproszonych wejść cyfrowych w systemach opartych na magistrali AS-i. Jest idealny do montażu na maszynach, liniach produkcyjnych, w gniazdach automatyki oraz panelach operatorskich. Doskonale sprawdza się w przemyśle spożywczym, motoryzacyjnym, maszynowym, a także w aplikacjach wymagających wysokiej niezawodności i szczelności połączeń.
Typowe obszary zastosowania:
- Automatyzacja linii produkcyjnych
- Systemy transportu wewnętrznego
- Maszyny pakujące i sortujące
- Kompleksowe stanowiska montażowe
- Przemysłowe systemy kontroli i monitoringu
Budowa i podłączenie modułu MASI68 – wygodne gniazda M12
Moduł wyposażony jest w cztery wysokiej jakości, pięciopinowe gniazda M12, umożliwiające szybkie podłączenie czujników oraz sygnałów wejściowych za pomocą jednego typu przewodów. Przemyślany układ pinów oraz solidne złącza gwarantują pewność i bezpieczeństwo połączeń nawet w wymagających aplikacjach przemysłowych.
Dlaczego warto wybierać moduł MASI68 w systemach AS-i?
Moduł MASI68 I/O DI4/0.2A AB Y 4xM12 pozwala na:
- Wydajne rozproszone zbieranie sygnałów cyfrowych.
- Minimalizację długości przewodów i uproszczenie instalacji.
- Łatwą i szybką diagnostykę dzięki diodom LED.
- Uproszczone adresowanie i integrację z programatorami AS-i oraz sterownikami master.
To praktyczne rozwiązanie do każdego środowiska przemysłowego, gdzie trwałość, niezawodność oraz szybka detekcja błędów i przeciążeń są kluczowe dla ciągłości produkcji.
