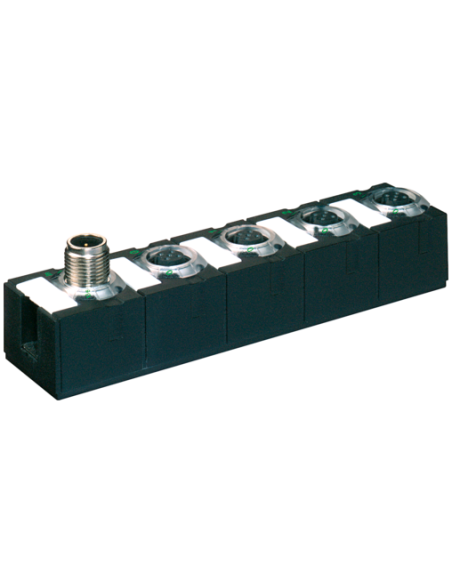

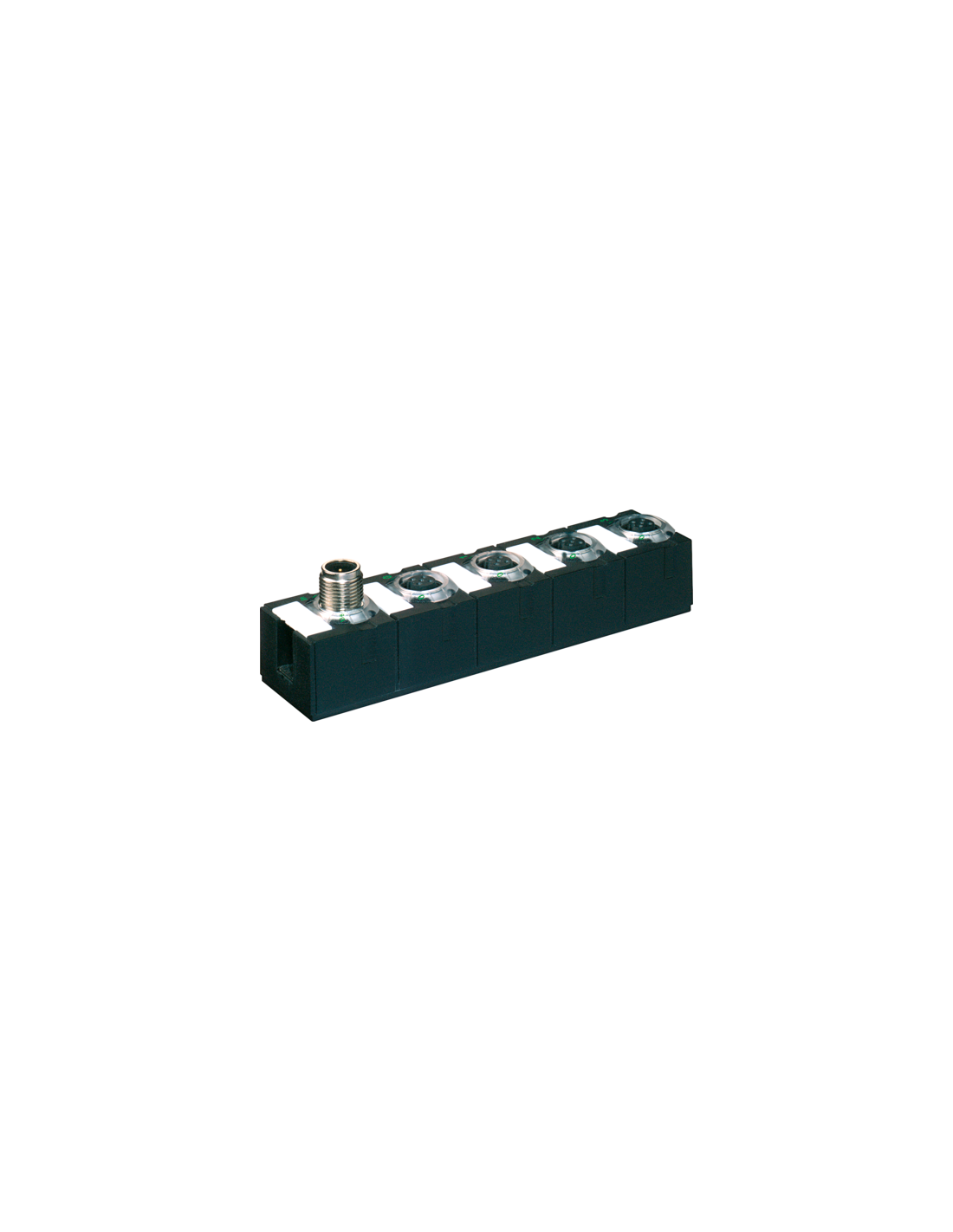

Moduł kompaktowy
DI8 - 0.19 A (C) - 4× M12 (AB)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 250 mA |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,19 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przyłącze M12 i programator, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| AS-i Power 24 | tak |
| Profil (IO.ID.ID2) | 2× S-0.A.2 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |

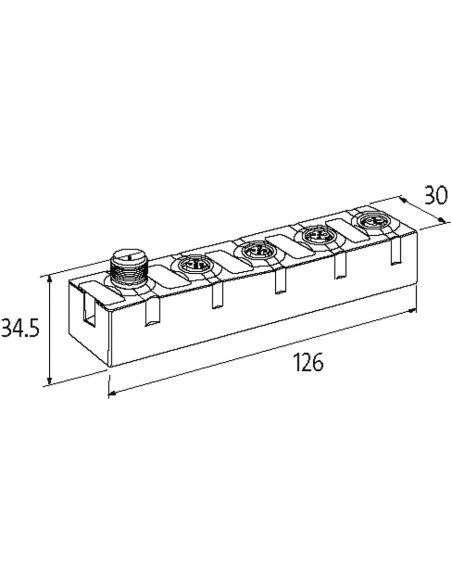

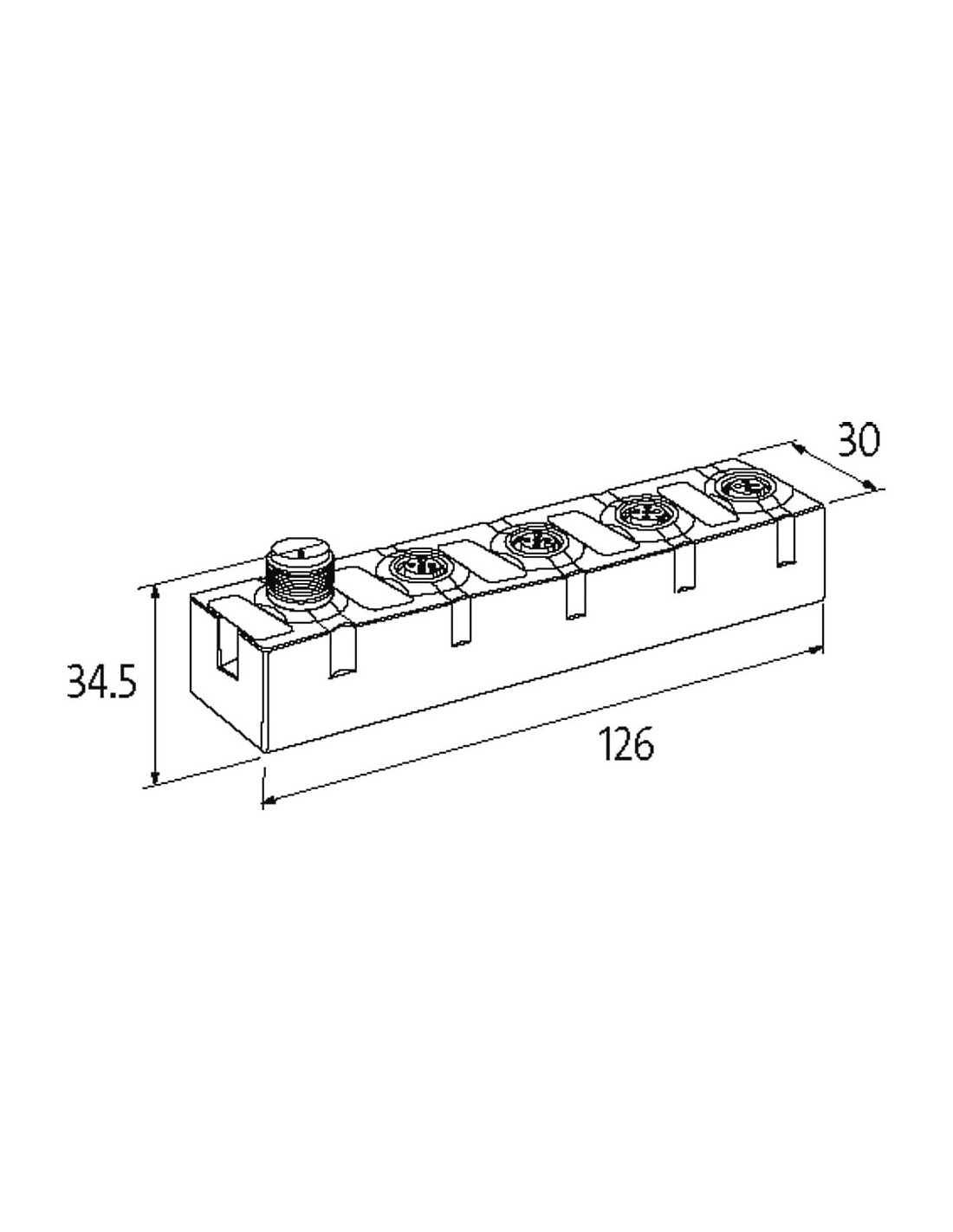

Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | A-D |
| Typ przyłącza 2 | ohne AUX |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | DI |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | AS-i + |
| PIN 2 | n.c. |
| PIN 3 | AS-i - |
| PIN 4 | n.c. |
Moduł sieciowy MASI68 I/O DI8/0.24A AB 4xM12 – Kompaktowy moduł I/O z wysokim stopniem ochrony
Moduł sieciowy MASI68 I/O DI8/0.24A AB 4xM12 to nowoczesny, kompaktowy komponent przeznaczony do integracji z systemami automatyki przemysłowej. Dzięki wytrzymałej konstrukcji oraz wysokiemu stopniowi szczelności IP68, urządzenie może być wykorzystywane w trudnych warunkach przemysłowych, zapewniając niezawodne działanie nawet w miejscach narażonych na wilgoć, kurz czy wibracje.
Zastosowanie modułu MASI68 I/O DI8/0.24A AB 4xM12
Urządzenie idealnie sprawdza się w:
- Zautomatyzowanych liniach produkcyjnych, gdzie wymagane jest szybkie i bezpieczne przesyłanie sygnałów z czujników oraz urządzeń wykonawczych.
- Systemach transportowych i budowie maszyn, ze względu na zdolność współpracy z wieloma protokołami przemysłowymi oraz łatwość podłączania.
- Rozproszonym montażu w terenie – mała, szczelna obudowa pozwala na montaż modułu blisko urządzeń końcowych, minimalizując okablowanie.
- W aplikacjach, gdzie zabrudzenie, kontakt z wodą lub zapylenie stanowią potencjalne zagrożenie dla elektroniki automatyki.
Zalety modułu MASI68 I/O DI8/0.24A AB 4xM12
- Wysoka odporność środowiskowa – obudowa całkowicie zalana żywicą oraz klasa ochrony IP68 gwarantują trwałość nawet w najcięższych warunkach.
- Kompaktowe wymiary (126 x 34,5 x 30 mm) umożliwiają łatwy montaż w miejscu instalacji – nawet w ograniczonej przestrzeni.
- Szybka i bezpieczna instalacja – zastosowanie standardowych złączy M12 4- i 5-pinowych ułatwia i przyspiesza integrację z istniejącą infrastrukturą.
- Wbudowana diagnostyka LED pozwala na szybką identyfikację stanu pracy oraz wsparcie w przypadku awarii.
- Wysoka niezawodność wejść cyfrowych z zabezpieczeniem przed przeciążeniem i zwarciem oraz z obsługą czujników 3-przewodowych i przełączników mechanicznych (typ PNP).
- Elastyczność adresowania i możliwość współpracy z wieloma urządzeniami w ramach magistrali AS-i.
Możliwości wykorzystania modułu I/O w przemyśle
Moduł MASI68 I/O DI8/0.24A AB 4xM12 dedykowany jest do rozbudowy systemów wejść/wyjść w rozproszonych układach automatyki. Znajduje zastosowanie w zbieraniu sygnałów z czujników, kontrolowaniu pozycji elementów maszyn oraz sterowaniu procesami produkcyjnymi, a także w sytuacjach wymagających szybkiego przesyłu sygnałów w środowisku przemysłowym. Konstrukcja ułatwia zachowanie porządku w instalacji, a kompaktowość pozwala na umieszczanie modułu blisko stref pomiarowych lub wykonawczych.
Wytrzymałość i bezpieczeństwo użytkowania
Moduł kompaktowy MASI68 I/O DI8/0.24A AB 4xM12 został wykonany z materiałów odpornych na czynniki mechaniczne i środowiskowe. Stopień ochrony IP68 zabezpiecza elektronikę przed zalaniem i zapyleniem, co pozwala na wieloletnią, bezawaryjną eksploatację w przemyśle spożywczym, motoryzacyjnym, obróbce metali czy logistyce magazynowej. Solidna, monolityczna konstrukcja minimalizuje ryzyko awarii spowodowanych uszkodzeniami mechanicznymi lub penetracją wilgoci.
Podsumowanie – uniwersalny moduł AS-i dla automatyki
MASI68 I/O DI8/0.24A AB 4xM12 to wszechstronny i niezawodny element rozproszonych systemów I/O. Gwarantuje bezpieczeństwo sygnałów, szybki montaż oraz wysoką trwałość nawet w ekstremalnych warunkach otoczenia. Stanowi kluczowy komponent nowoczesnych instalacji automatyki przemysłowej.
