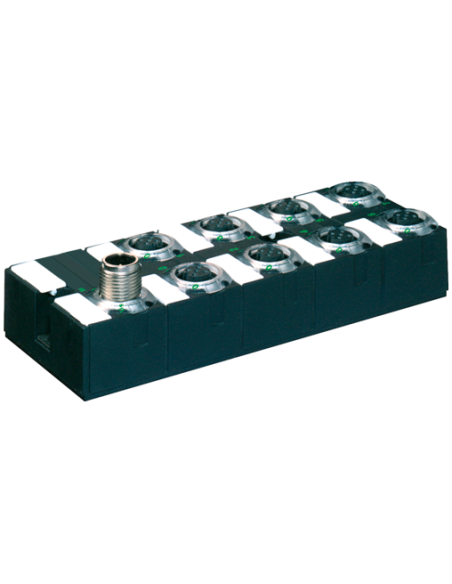

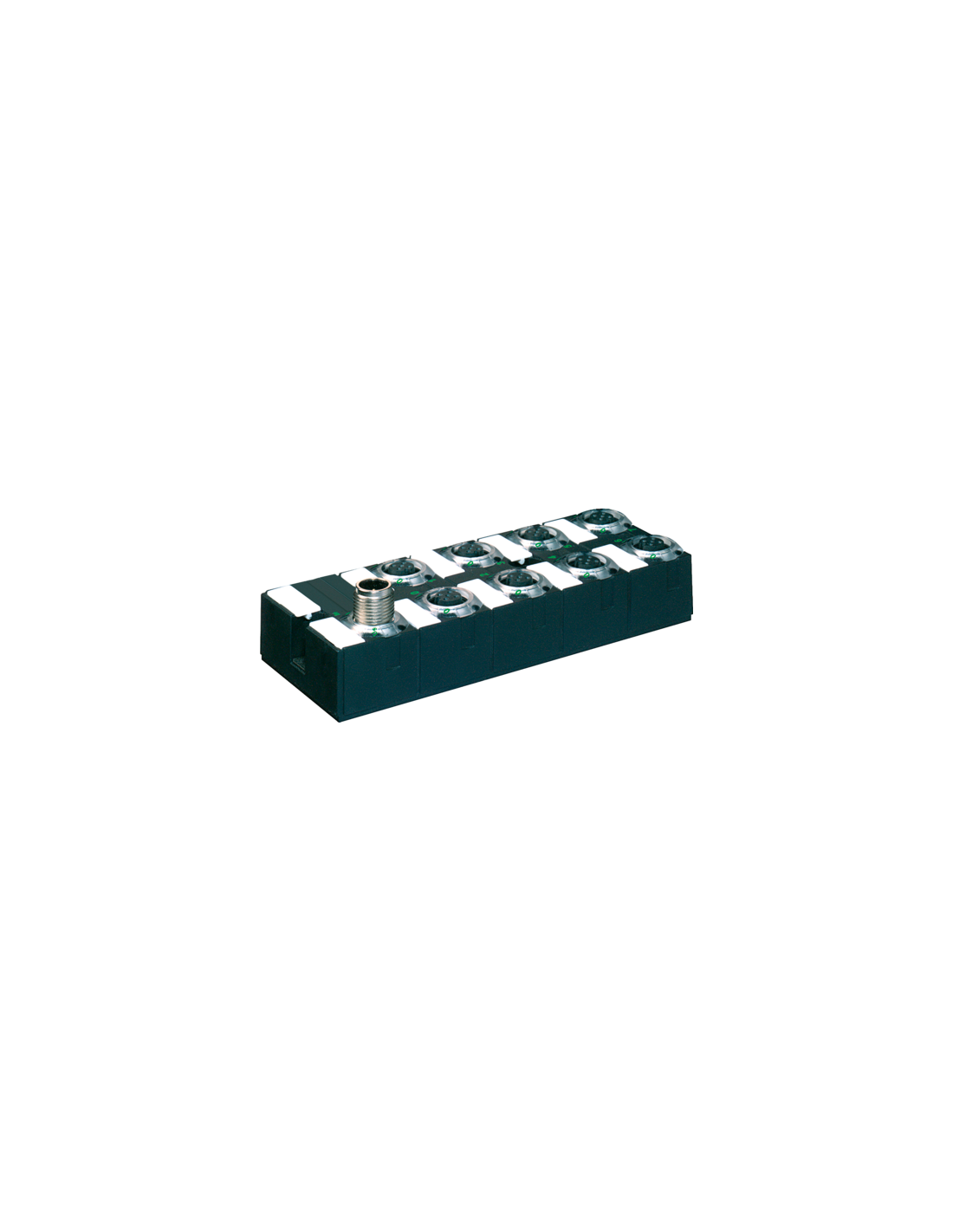

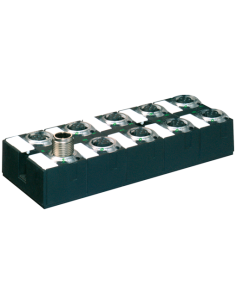

Moduł kompaktowy
DI4 - 0.19 A DO4 - 2 A (C) - 8× M12 (Y)
Okablowanie Y
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 250 mA |
| Prąd sumaryczny maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,19 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przyłącze M12 i programator, Master |
| Zakres adresów slave | (0), 1 ... 31 |
Komunikacja przemysłowa | Interfejs AS
| AS-i Power 24 | tak |
| Profil (IO.ID.ID2) | S-7.F.E |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |

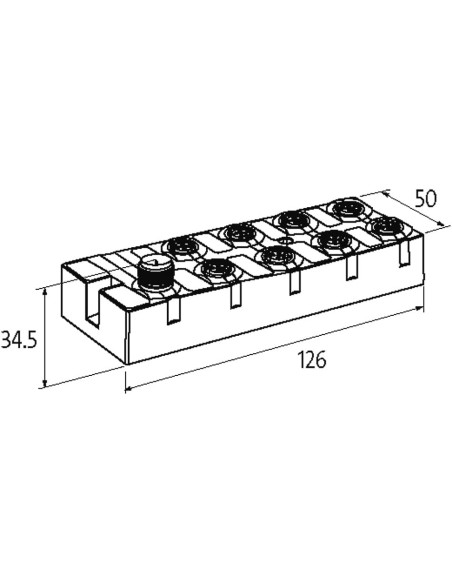

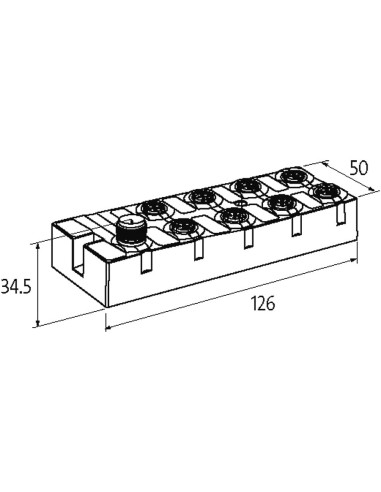

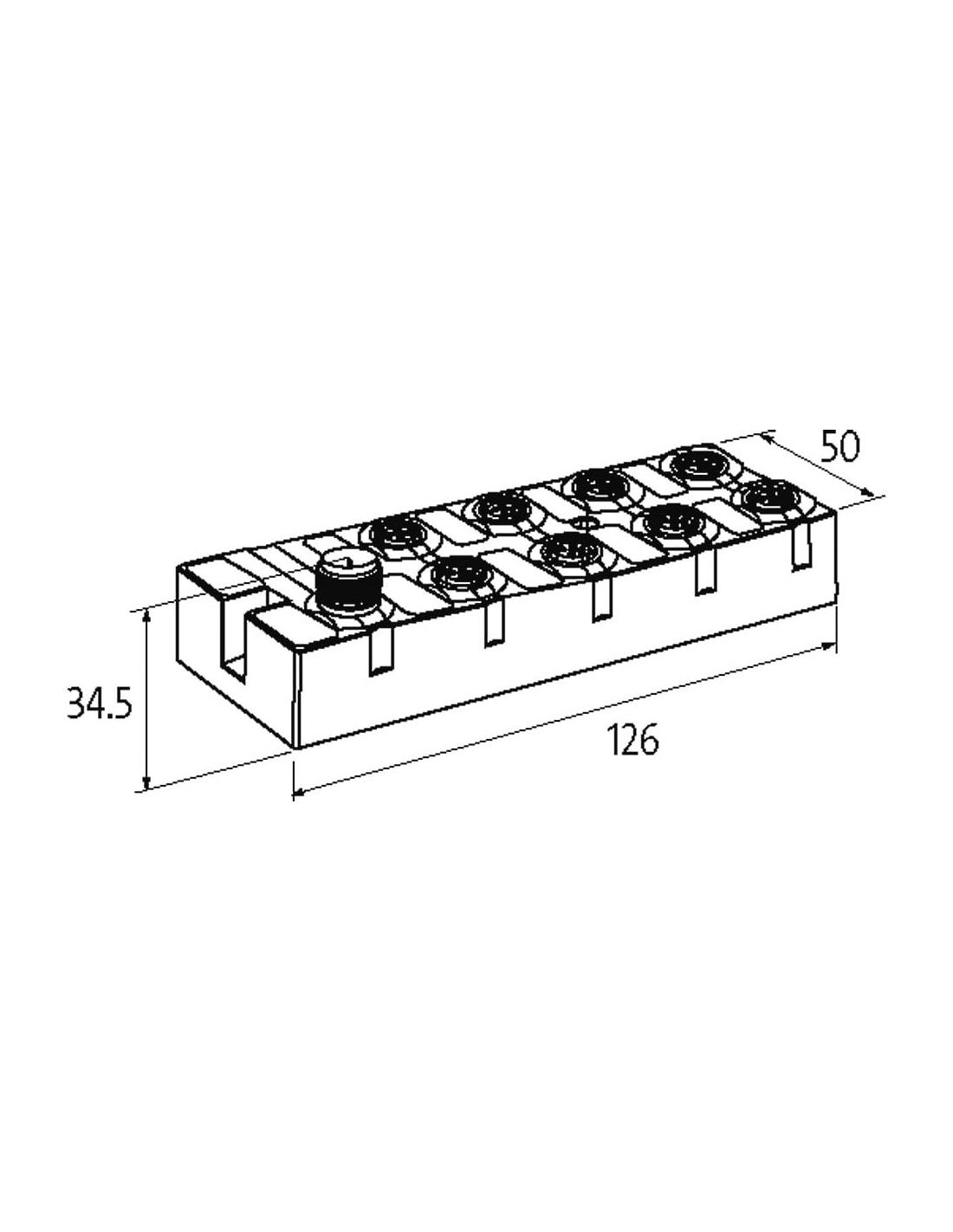

Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | A C |
| Typ przyłącza 2 | AUX |
| Typ przyłącza 3 | B D |
| Typ przyłącza 4 | E G |
| Typ przyłącza 5 | F H |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | DI |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V AUX POWER |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC AUX POWER |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | n.c. |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V |
| PIN 4 | DO |
| PIN 5 | FE |
Typ przyłącza 5
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | 0 V |
| PIN 4 | DO |
| PIN 5 | FE |
Moduł sieciowy MASI68 I/O 56422 – kompaktowy moduł I/O do zastosowań przemysłowych
Moduł sieciowy MASI68 I/O 56422 to zaawansowane urządzenie przeznaczone do rozbudowy systemów automatyki przemysłowej. Produkt został zaprojektowany z myślą o efektywnym i bezpiecznym podłączaniu sygnałów cyfrowych w trudnych warunkach przemysłowych, gdzie kluczowa jest niezawodność oraz łatwość integracji.
Najważniejsze cechy i zalety modułu MASI68 I/O 56422
- Kompaktowa i wytrzymała konstrukcja – całkowicie zalana obudowa o stopniu ochrony IP68 gwarantuje wysoką odporność na pył, wodę, wilgoć oraz inne czynniki środowiskowe.
- Łatwe okablowanie – 8 gniazd typu M12 w układzie Y znacząco upraszcza podłączanie czujników oraz elementów wykonawczych.
- Elastyczne wejścia i wyjścia – 4 wejścia cyfrowe (DI4) oraz 4 wyjścia cyfrowe (DO4) umożliwiają obsługę różnorodnych urządzeń.
- Ochrona przed przeciążeniem i zwarciem – zabezpieczenia gwarantują bezpieczeństwo i niezawodność pracy całego systemu automatyki.
- Diagnostyka LED – szybka i wygodna identyfikacja stanu pracy oraz ewentualnych błędów dzięki zintegrowanemu wyświetlaczowi LED na module.
Zastosowania modułu MASI68 I/O 56422
Moduł MASI68 I/O 56422 znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych, gdzie konieczne jest zdalne i rozproszone sterowanie maszynami oraz liniami produkcyjnymi. Typowe zastosowania obejmują:
- Automatyzację linii produkcyjnych w przemyśle motoryzacyjnym, spożywczym, logistycznym oraz pakującym
- Zbieranie sygnałów z czujników oraz sterowanie siłownikami na stanowiskach zrobotyzowanych
- Integrację z systemami sterowania na bazie sieci AS-Interface, PLC i innych rozwiązań automatyki
- Monitorowanie oraz kontrolę urządzeń i instalacji w trudnych warunkach środowiskowych
Możliwości podłączeniowe i elastyczność rozbudowy
Uniwersalne złącza M12 w standardzie przemysłowym umożliwiają szybkie i pewne podłączenie przewodów sygnałowych oraz zasilających, a szeroki zakres tolerancji napięciowych zmniejsza ryzyko błędów instalacyjnych. Różnorodność typów połączeń pozwala na integrację z wieloma urządzeniami i czujnikami występującymi w nowoczesnych zakładach produkcyjnych.
Dlaczego warto wybrać moduł MASI68 I/O 56422?
Moduł MASI68 I/O 56422 to rozwiązanie, które skutecznie wspiera cyfryzację i automatyzację procesów produkcyjnych. Dzięki łatwości montażu, wysokiej wytrzymałości środowiskowej oraz niezawodnej komunikacji w sieci AS-Interface, umożliwia szybkie wdrażanie efektywnych systemów sterowania i kontroli w nowoczesnych zakładach przemysłowych.
