Wejścia/wyjścia cyfrowe
DI4 - 0.15 A DO4 - 2 A (AB) (K3)
Bezpieczne wyjścia (zabezpieczenie)
pasywny Safety
Grupy wyjść do PLd (EN ISO 13849-1) wyłączane przez przekaźnik bezpieczeństwa
Slave AB
Stopień ochrony IP20
Aktualne podręczniki można pobrać ze strony www.murrelektronik.com
24 V DC (20...30 V DC) EN 61131-2 przez dodatkowe zasilanie, bezpiecznie izolowane od zasilania wejściowego
Dane elektryczne | Zasilanie
| Napięcie robocze zewnętrzne DC min. | 12 V |
| Napięcie robocze zewnętrzne DC maks. | 30 V |
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 190 mA |
| Prąd sumaryczny maks. | 4 A |
| zasilanie modułu | Poprzez połączenie z systemem lub dodatkowe zasilanie |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd wejściowy maks. | 5,6 mA |
| Obciążalność prądowa maks. | 0,15 A |
Dane elektryczne | Wyjście
| Czas wyłączenia w razie zwarcia | 20 ms |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Gniazdo adresowania, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | S-7.A.7 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 125 mm |
| Szerokość | 19 mm |
| Głębokość | 99 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Asi Bus |
| Typ przyłącza 2 | I / O |
| Typ przyłącza 3 | Zasilanie |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Liczba biegunów | 4 |
| PIN 25 | AS-i + |
| PIN 26 | AS-i + |
| PIN 27 | AS-i - |
| PIN 28 | AS-i - |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 20 |
| PIN 1 | I 1 |
| PIN 2 | I 2 |
| PIN 3 | I 3 |
| PIN 4 | I 4 |
| PIN 5 | I - |
| PIN 6 | I - |
| PIN 7 | I - |
| PIN 8 | I - |
| PIN 9 | I + |
| PIN 10 | I + |
| PIN 11 | I + |
| PIN 12 | I + |
| PIN 13 | O 1 |
| PIN 14 | O 2 |
| PIN 15 | O 3 |
| PIN 16 | O 4 |
| PIN 17 | O - |
| PIN 18 | O - |
| PIN 19 | O - |
| PIN 20 | O - |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 21 | AUX + |
| PIN 22 | AUX + |
| PIN 23 | AUX - |
| PIN 24 | AUX - |

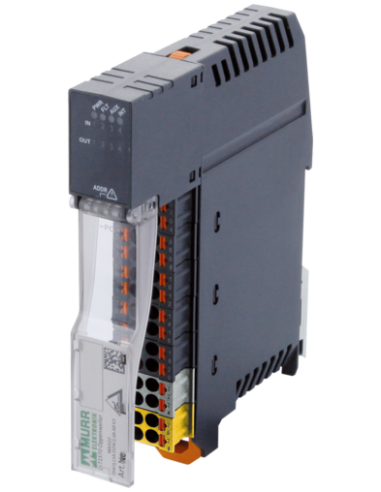

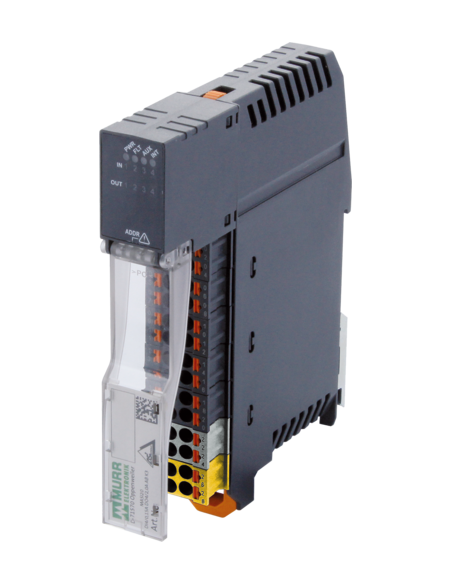

Moduł cyfrowy MASI20 DI4/0,15A DO4/2,0A AB K3 – precyzyjna automatyzacja w systemach AS-i
Moduł MASI20 DI4/0,15A DO4/2,0A AB K3 o kodzie produktu 56476 to zaawansowane urządzenie przeznaczone do nowoczesnych instalacji automatyki przemysłowej, które współpracują w sieci AS-Interface (AS-i). Umożliwia niezawodne wykonywanie funkcji wejść i wyjść cyfrowych w aplikacjach, w których kluczowe są bezpieczeństwo oraz wydajność procesu.
Zalety modułu MASI20 DI4/0,15A DO4/2,0A AB K3
- Bezpieczne wyjścia cyfrowe – wyjścia zabezpieczone z funkcją pasywnego Safety, co umożliwia stosowanie modułu w aplikacjach wymagających bezpieczeństwa do poziomu PLd zgodnie z EN ISO 13849-1.

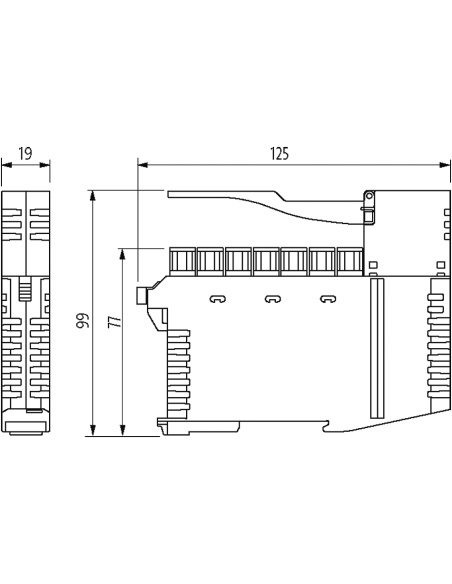

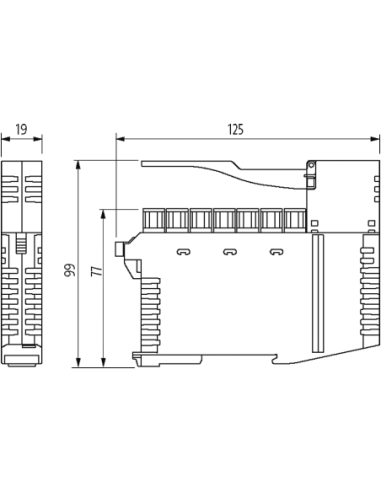

- Niewielki rozmiar – kompaktowa obudowa o wymiarach 125 x 19 x 99 mm pozwala na montaż w ograniczonej przestrzeni szaf sterowniczych.
- Uniwersalność przyłączy – zaciski sprężynowe w różnych kolorach i o różnej liczbie biegunów ułatwiają szybkie, bezpieczne i przejrzyste podłączenie zarówno do magistrali AS-i, jak i wejść/wyjść I/O oraz zasilania pomocniczego AUX.
- Wysoka odporność na przeciążenia i zwarcia, zarówno po stronie wejść, jak i wyjść.
- Wielozadaniowość – 4 wejścia cyfrowe i 4 wyjścia cyfrowe o znacznej obciążalności prądowej (do 2 A na wyjście).
- Rozbudowane możliwości diagnostyki – wyraźne wskaźniki LED informujące o statusie modułu, stanie połączenia Ethernet i przesyłaniu danych.
- Elastyczne napięcie zasilania – możliwość pracy w szerokim zakresie napięć roboczych od 12 do 30 V DC oraz izolacja galwaniczna zasilania.
Typowe zastosowania i możliwości wykorzystania MASI20 DI4/0,15A DO4/2,0A AB K3
Zaawansowane funkcjonalności modułu sprawiają, że MASI20 DI4/0,15A DO4/2,0A AB K3 znajduje zastosowanie w szerokim spektrum aplikacji przemysłowych, w tym:
- Sterowanie maszynami i liniami produkcyjnymi – do obsługi cyfrowych sygnałów sterujących oraz monitorowania czujników i elementów wykonawczych.
- Systemy bezpieczeństwa – możliwość budowy instalacji wymagających spełnienia norm bezpieczeństwa do poziomu Performance Level d.
- Automatyka procesowa – wszędzie tam, gdzie kluczowa jest integracja wielu wejść/wyjść przy niskim koszcie okablowania, odpowiednia odporność na zakłócenia oraz łatwa diagnostyka.
- Modernizacja i rozbudowa istniejących systemów AS-i
Najważniejsze cechy techniczne w pigułce
- 4 wejścia cyfrowe PNP o obciążalności do 0,15 A każde, odporne na zwarcia i przeciążenia
- 4 wyjścia cyfrowe o obciążalności do 2,0 A każde, bezpieczne, zabezpieczone
- Komunikacja przez AS-Interface (slave AB, pełna zgodność z EN 61131-2)
- Obudowa o stopniu ochrony IP20 – przeznaczona do montażu na szynie (EN 60715)
- Szeroki zakres temperatur pracy: od -25°C do +70°C
Podsumowanie – uniwersalny i niezawodny moduł do automatyki
Moduł MASI20 DI4/0,15A DO4/2,0A AB K3 to komponent, który sprosta wymaganiom najnowocześniejszych systemów automatyki przemysłowej. Gwarantuje pewność działania, bezpieczeństwo oraz elastyczność montażu w szerokim zakresie zadań związanych z przetwarzaniem cyfrowych sygnałów sterujących.
