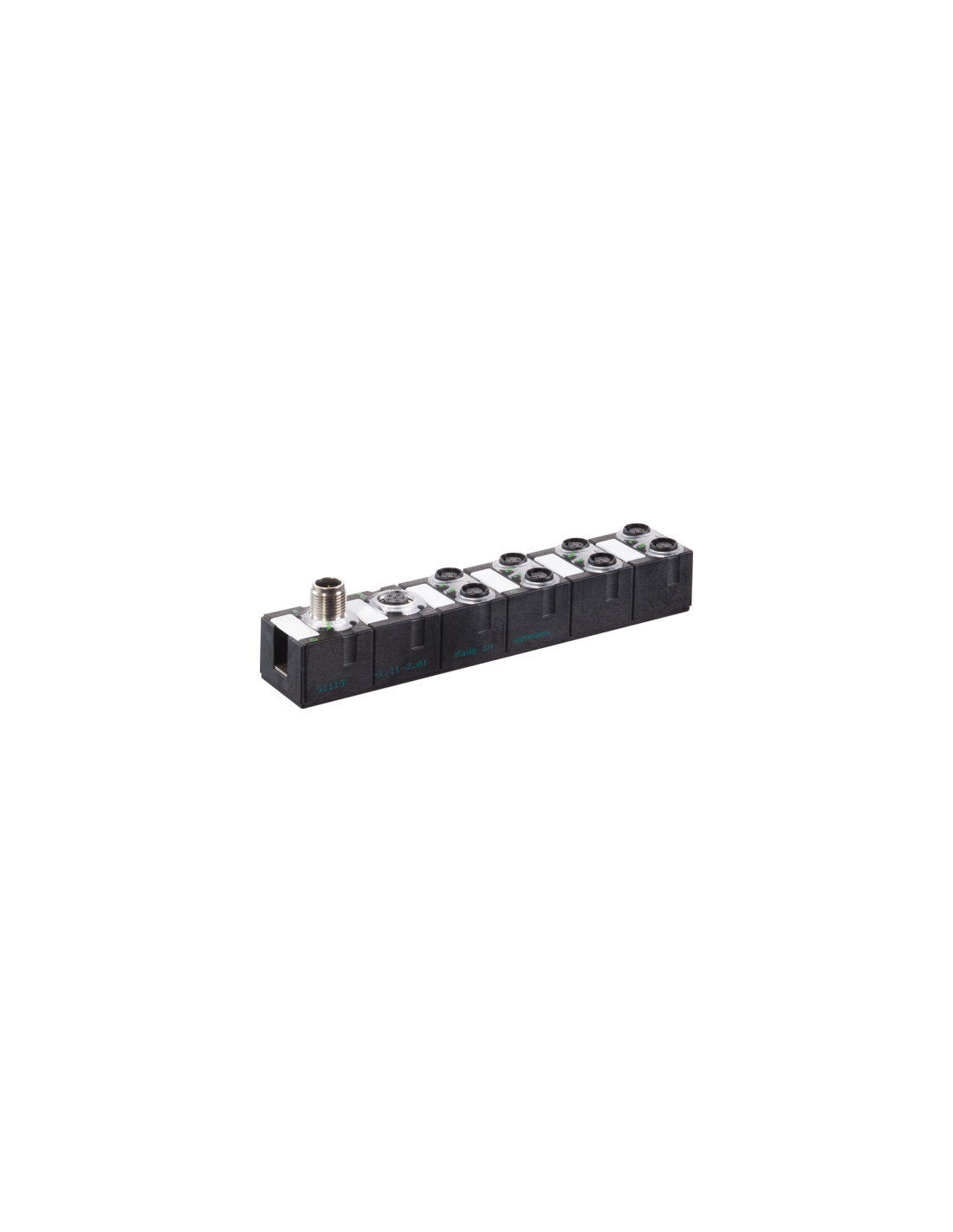

Moduł rozszerzający
DI8 - 0.19 A (E) - 8× M8 (AB)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Preset 1× address 31 A, 1× address 31 B
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 300 mA |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,19 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przyłącze M12 i programator, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| AS-i Power 24 | tak |
| Profil (IO.ID.ID2) | 2× S-0.A.E |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 85 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | B D F H |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | Usens + |
| PIN 3 | Usens - |
| PIN 4 | DI |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
| PIN 5 | n.c. |

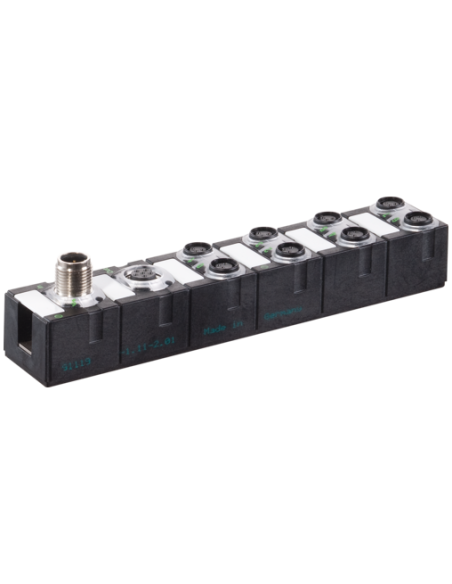

Moduł sieciowy MASI68 I/O DI8 AB E 8xM8 AB slave 56436 – nowoczesne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy MASI68 I/O DI8 AB E o kodzie produktu 56436 to specjalistyczne urządzenie dedykowane do rozbudowy systemów wejść/wyjść w środowiskach przemysłowych opartych na magistrali AS-Interface (AS-i). Moduł sprawdzi się zarówno w nowych, jak i modernizowanych liniach produkcyjnych, zapewniając wysoką efektywność i niezawodność pracy dzięki innowacyjnym rozwiązaniom technologicznym oraz solidnej, zalanej obudowie o stopniu ochrony IP68.
Przemysłowy moduł I/O – wytrzymałość i łatwa integracja

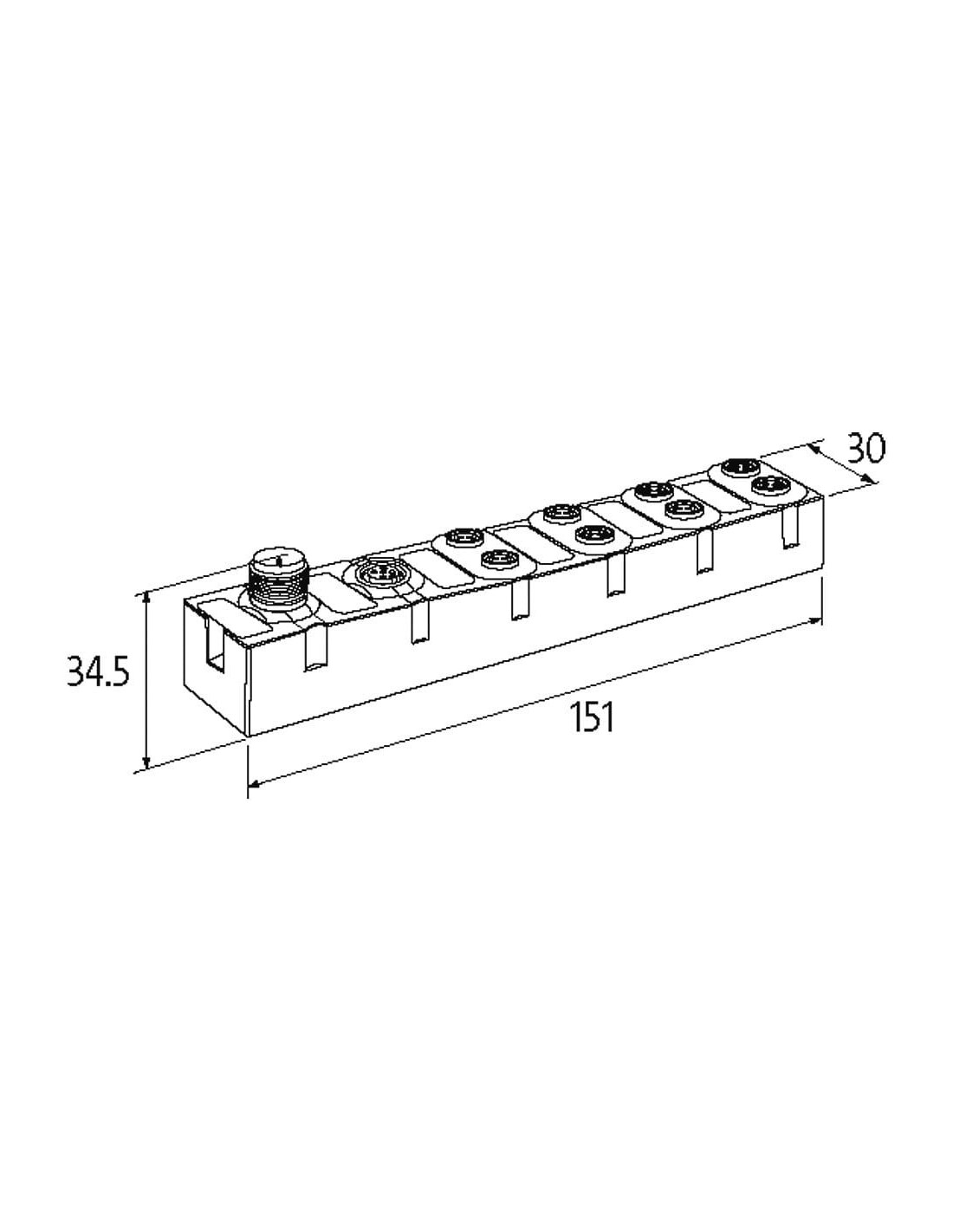

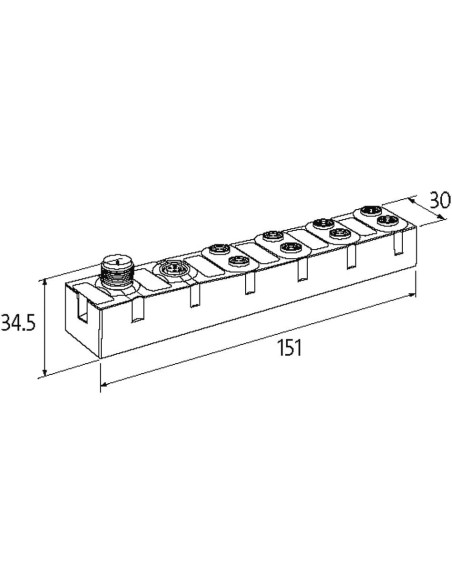

Urządzenie zaprojektowano z myślą o pracy w trudnych warunkach przemysłowych, w zakresie temperatur od -20 °C do +60 °C. Całkowicie zalana obudowa zwiększa bezpieczeństwo oraz odporność na pył i wilgoć, a kompaktowe wymiary (151 × 30 × 34,5 mm) umożliwiają łatwy montaż nawet w ograniczonych przestrzeniach.
Szerokie zastosowanie – automatyka, produkcja, logistyka
Moduł DI8 56436 idealnie nadaje się do:
- Podłączania i rozbudowy instalacji czujników oraz przełączników mechanicznych w automatyce przemysłowej
- Integracji z liniami produkcyjnymi wymagającymi szybkiego przesyłu sygnałów oraz zdalnej diagnostyki
- Zastosowań w branżach: motoryzacyjnej, spożywczej, opakowaniowej, logistycznej oraz w centrach magazynowych
Uniwersalne złącza i wygodne podłączenia
Moduł wyposażony jest w 8 gniazd M8 do podłączania cyfrowych wejść z wykorzystaniem 3-pinowych konektorów typu żeńskiego. Dzięki zastosowaniu standardowych złącz M12 do transmisji danych AS-i, instalacja urządzenia jest intuicyjna i szybka. Konstrukcja zapewnia możliwość adresowania przez magistralę oraz bezpośrednio programatorem, co ułatwia integrację z różnymi systemami sterowania.
Bezpieczeństwo, niezawodność i diagnostyka
Dzięki odporności na przeciążenia i zwarcia, moduł gwarantuje stabilność pracy oraz ochronę podłączonych urządzeń. Wbudowana diagnostyka LED pozwala na łatwą i szybką kontrolę statusu modułu, eliminując przestoje i ułatwiając serwisowanie.
Najważniejsze zalety modułu MASI68 I/O DI8 56436
- Solidna, przemysłowa konstrukcja odporna na pył, wodę i uszkodzenia mechaniczne (IP68)
- Łatwy montaż dzięki kompaktowym wymiarom i przykręcanej obudowie
- Kompatybilność z czujnikami PNP – obsługa sensorów 3-przewodowych i przełączników mechanicznych
- Rozbudowana diagnostyka LED oraz możliwość monitoringu stanu zasilania i transferu danych
- Bezpieczna praca – zabezpieczenie przed przeciążeniem i zwarciem
- Szeroki zakres temperatur pracy oraz długowieczność w wymagających środowiskach
Moduł sieciowy MASI68 I/O DI8 AB E 8xM8 AB slave 56436 to gwarancja niezawodności, bezpieczeństwa i elastyczności podczas wdrażania i rozbudowy nowoczesnych systemów automatyki przemysłowej.
