Moduł rozszerzający
DI8 - 0.19 A (E) - 4× M12 (AB)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 250 mA |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,19 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przyłącze M12 i programator, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | 2× S-0.A.2 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |

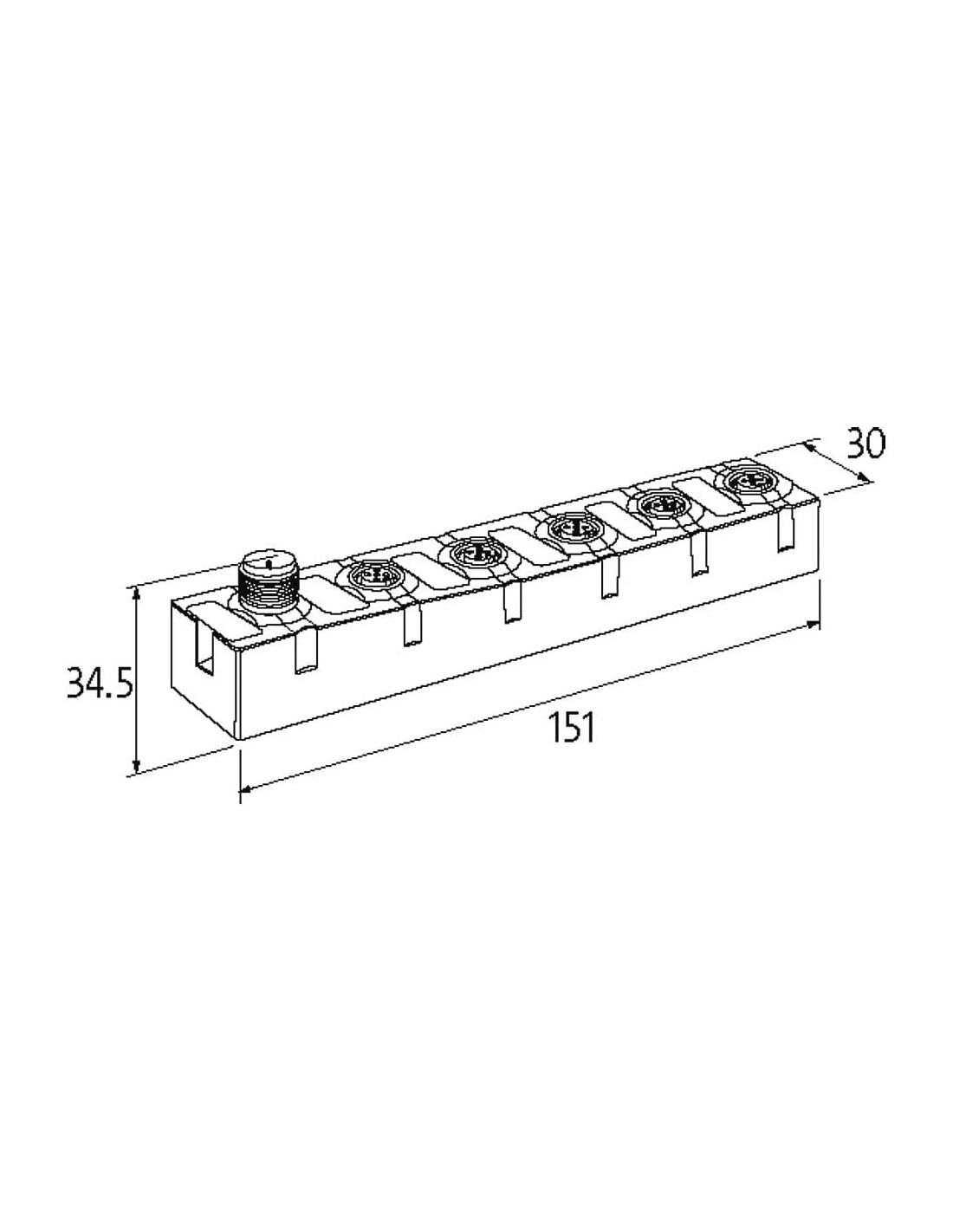

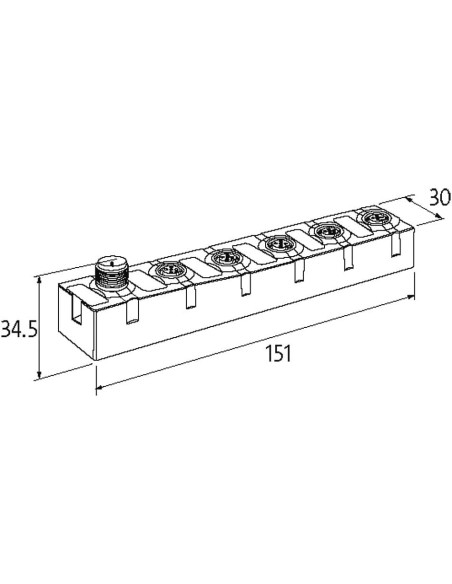

Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 151 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | A-D |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | DI |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
| PIN 5 | n.c. |
Moduł sieciowy MASI68 DI8/0.2A AB E 4xM12 56426 – zaawansowany moduł wejść cyfrowych dla automatyki przemysłowej
Moduł sieciowy MASI68 DI8/0.2A AB E 4xM12 56426 to nowoczesne rozwiązanie przeznaczone do rozbudowy i integracji systemów automatyki przemysłowej. Urządzenie posiada osiem wejść cyfrowych, zoptymalizowanych do współpracy z czujnikami PNP oraz mechanicznymi przełącznikami trójprzewodowymi. Dzięki kompaktowej konstrukcji i wysokiemu stopniowi ochrony IP68, moduł doskonale sprawdzi się w trudnych warunkach środowiskowych, także tam, gdzie występuje wysokie zapylenie lub wilgotność.
Specyfikacja i zalety modułu MASI68 DI8/0.2A AB E 56426
Urządzenie wyróżnia się:
- Ośmioma niezależnymi wejściami cyfrowymi umożliwiającymi podłączenie różnorodnych elementów systemów automatyki.
- Wytrzymałą, całkowicie zalaną obudową odporną na wibracje, uderzenia oraz niekorzystne warunki zewnętrzne.
- Konektorami przemysłowymi M12 (4× M12), pozwalającymi na szybkie i łatwe podłączenie urządzenia do systemu bez skomplikowanego okablowania.
- Odpornością na przeciążenia i zwarcia każdej linii wejściowej, co zwiększa bezpieczeństwo i niezawodność działania instalacji.
- Możliwością adresowania przez złącze M12 oraz programator AS-i Master, co ułatwia integrację w rozbudowanych systemach AS-Interface.
- Rozbudowaną diagnostyką LED na module – przejrzysty system sygnalizacyjny ułatwia szybkie wykrywanie błędów i diagnostykę stanu pracy.
Typowe zastosowania i możliwości wykorzystania modułu sieciowego MASI68 DI8/0.2A AB E
Moduł MASI68 DI8/0.2A AB E 4xM12 znajduje zastosowanie w szerokiej gamie aplikacji automatyki przemysłowej, m.in.:
- systemy transportu i logistyki wewnętrznej,
- linie produkcyjne i montażowe,
- automatyka magazynowa,
- zrobotyzowane stanowiska produkcyjne,
- maszyny pakujące, sortujące i kontrolne.
Łatwość montażu i uniwersalność dzięki przemysłowym złączom M12
Przyłącza w standardzie M12 zapewniają uniwersalność oraz kompatybilność modułu z większością przewodów i akcesoriów automatyzacyjnych. Moduł przeznaczony jest do montażu przykręcanego, co zapewnia stabilność podczas pracy nawet w dynamicznych środowiskach produkcyjnych. Zastosowanie trzech typów złączy (A-D, Bus In, Bus Out) umożliwia szybkie połączenie z magistralą AS-i i dalszą rozbudowę systemu.
Trwałość, bezpieczeństwo i niezawodność w każdym środowisku
Obudowa wykonana z wysokiej jakości materiałów, w pełni zamknięta i zalana, zapewnia ochronę podzespołów nawet przy ciągłym narażeniu na wilgoć i zanieczyszczenia. Szeroki zakres temperatur pracy (-20°C do 60°C) umożliwia stosowanie modułu zarówno w chłodniach, jak i w liniach pracujących w podwyższonych temperaturach. Wbudowane funkcje diagnostyczne smart LED znacząco skracają czas reakcji na awarię lub przerwę w komunikacji z magistralą.
Moduł sieciowy MASI68 DI8/0.2A AB E 4xM12 56426 to efektywne i niezawodne rozwiązanie dla przedsiębiorstw, które cenią trwałość, bezpieczeństwo i prostotę integracji systemów automatyki.
