Wejścia/wyjścia cyfrowe
Bezpieczne wyjścia (zabezpieczenie)
Grupy wyjść do PLd (EN ISO 13849-1) wyłączane przez przekaźnik bezpieczeństwa
DI4 - 0.2 A DO4 - 0.5 A (AB) (K3)
Aktualne podręczniki można pobrać ze strony www.murrelektronik.com
24 V DC (18...30.2 V DC) EN 61131-2 przez dodatkowe zasilanie, bezpiecznie izolowane od zasilania wejściowego
Dane elektryczne | Zasilanie
| Napięcie robocze zewnętrzne DC min. | 18 V |
| Napięcie robocze zewnętrzne DC maks. | 30 V |
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 300 mA |
| Prąd sumaryczny maks. | 2 A |
| zasilanie modułu | Poprzez połączenie z systemem lub dodatkowe zasilanie |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd wejściowy maks. | 10 mA |
| Obciążalność prądowa maks. | 0,2 A |
Dane elektryczne | Wyjście
| Czas wyłączenia w razie zwarcia | 20 ms |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Gniazdo adresowania, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | S-7.A.7 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 114 mm |
| Szerokość | 37 mm |
| Głębokość | 32 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Asi Bus |
| Typ przyłącza 2 | Ext. Us Pwr In |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A - |
| PIN 2 | A + |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 0 V |
| PIN 2 | 24 V DC |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | 0 V A |
| PIN 2 | 0 V A |
| PIN 3 | 0 V A |
| PIN 4 | 0 V A |
| PIN 5 | 0 V A |
| PIN 6 | 0 V A |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | 0 V S |
| PIN 2 | 0 V S |
| PIN 3 | 0 V S |
| PIN 4 | 0 V S |
| PIN 5 | US |
| PIN 6 | US |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | I 0 |
| PIN 2 | I 1 |
| PIN 3 | I 2 |
| PIN 4 | I 3 |
| PIN 5 | US |
| PIN 6 | US |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | O 0 |
| PIN 2 | O 1 |
| PIN 3 | O 2 |
| PIN 4 | O 3 |
| PIN 5 | UA |
| PIN 6 | UA |

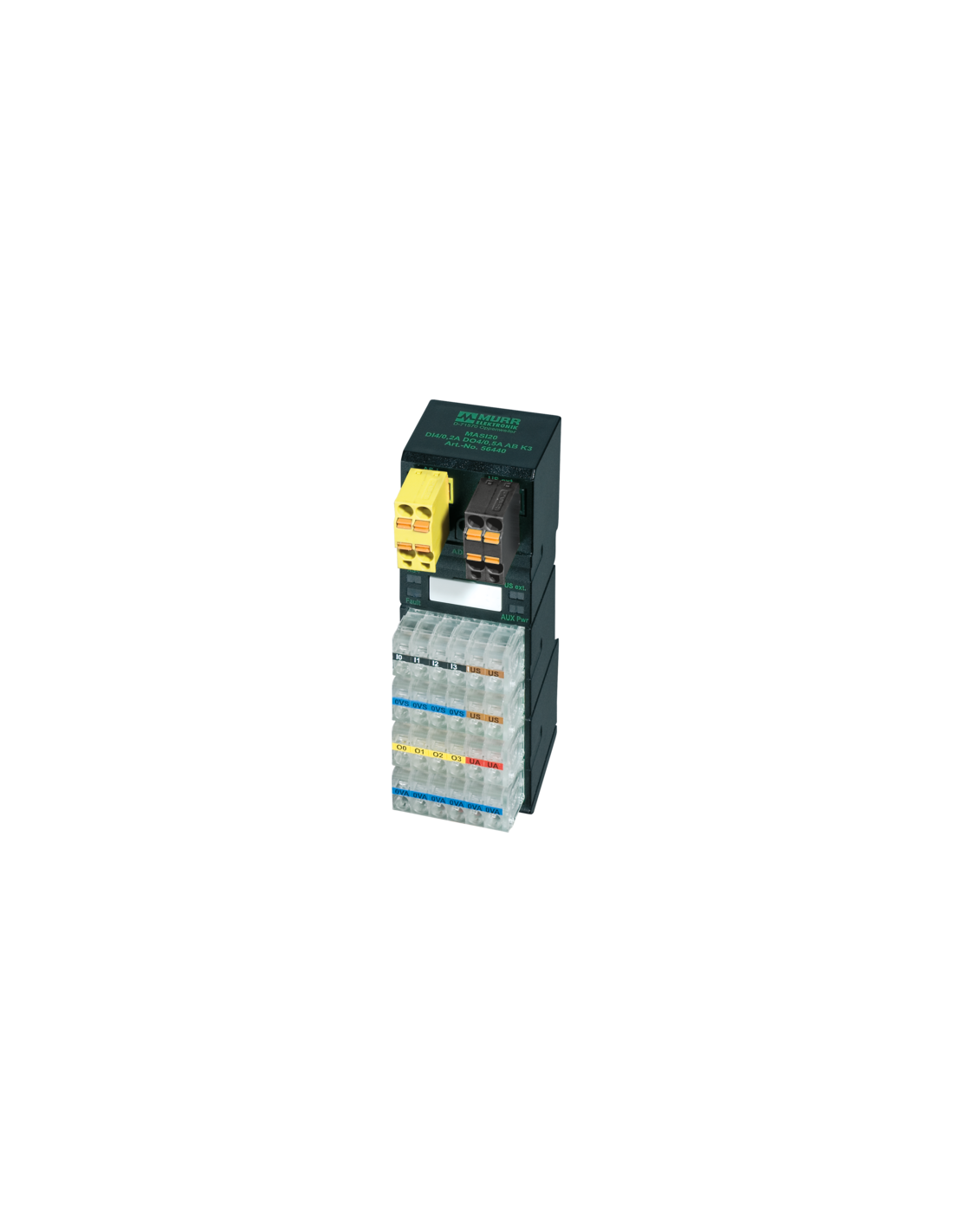

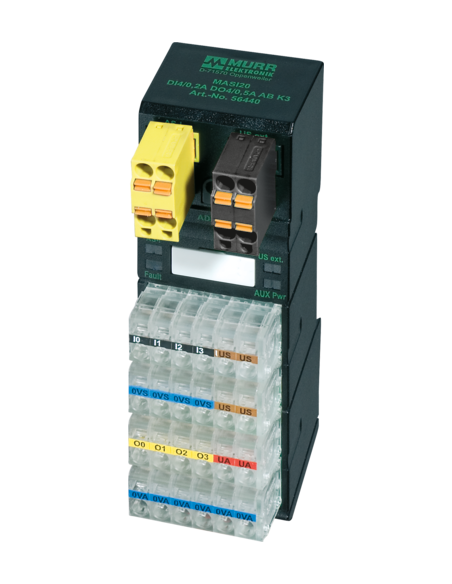

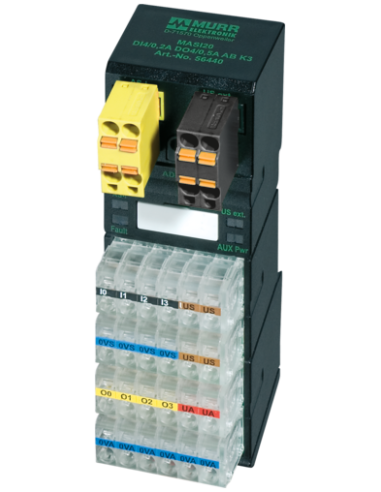

Moduł wejść/wyjść cyfrowych MASI20 I/O DI4/0,2A DO4/0,5A AB K3 – profesjonalny komponent instalacji automatyki
Moduł MASI20 I/O DI4/0,2A DO4/0,5A AB K3, o kodzie produktu 56440, to zaawansowany moduł wejść/wyjść cyfrowych, przeznaczony do zastosowań w obszarze automatyki przemysłowej oraz instalacjach wymagających niezawodnej komunikacji i wysokiego poziomu bezpieczeństwa. Urządzenie umożliwia łatwą integrację z systemami sterowania dzięki obsłudze standardu AS-Interface.
Możliwości i funkcjonalność modułu MASI20 DI4/DO4
Moduł MASI20 oferuje cztery cyfrowe wejścia (DI4, 0,2A) i cztery cyfrowe wyjścia (DO4, 0,5A), co czyni go idealnym rozwiązaniem dla aplikacji wymagających sterowania sensorami oraz elementami wykonawczymi o umiarkowanym poborze prądu. Dzięki zastosowaniu odporności na przeciążenie i zwarcie, urządzenie zapewnia długą żywotność oraz bezpieczeństwo obsługiwanych instalacji.
- Bezpieczna praca – grupy wyjść do PLd (EN ISO 13849-1) mogą być wyłączane przez przekaźnik bezpieczeństwa.
- Łatwa integracja – komunikacja poprzez uniwersalny interfejs AS-i, możliwość adresowania w trybie Master i Slave.
- Szybka diagnostyka – diody LED oraz wyjście diagnostyczne sygnalizują brak napięcia i inne istotne stany pracy modułu.

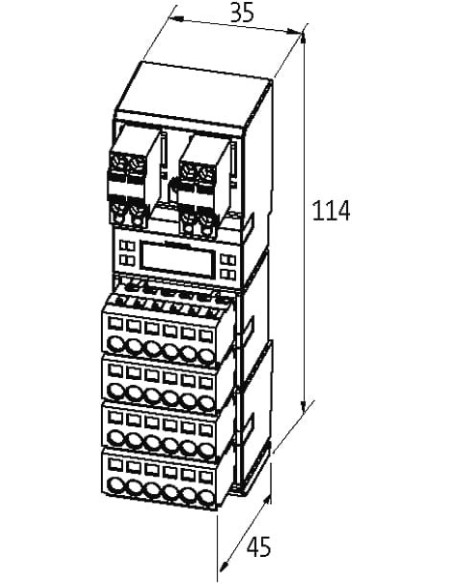

- Kompaktowe wymiary – urządzenie zajmuje niewiele miejsca w szafie sterowniczej (114 x 35 x 45 mm, możliwość montażu na szynie DIN).
Zalety stosowania modułu MASI20 w aplikacjach przemysłowych
Moduł zapewnia bezpieczeństwo pracy dzięki funkcjom ochrony przed przeciążeniem i zwarciem, zarówno na wejściach, jak i wyjściach. Jest odpowiedni do sterowania zarówno sensorami trójprzewodowymi, jak i mechanicznymi przełącznikami, a wyjścia typu PNP nadają się do bezpiecznego załączania i rozłączania elementów wykonawczych.
Wysoki poziom ochrony (IP20) pozwala na instalację modułu w środowiskach przemysłowych o umiarkowanym zapyleniu i wilgotności. Zakres temperatur roboczych (od 0 do 60°C) umożliwia wykorzystanie urządzenia w szerokim zakresie aplikacji produkcyjnych, maszynowych oraz automatyki budynkowej.
Typowe zastosowania modułu MASI20 I/O DI4/DO4
- Automatyka przemysłowa – integracja czujników i siłowników w liniach produkcyjnych, pakujących oraz montażowych
- Systemy bezpieczeństwa – stosowanie w układach wymagających kontroli bezpieczeństwa zgodnie z normą EN ISO 13849-1 PLd
- Automatyka budynkowa – sterowanie oświetleniem, wentylacją oraz systemami kontroli dostępu
- Sterowanie maszynami i gniazdami roboczymi – prosta rozbudowa wejść/wyjść cyfrowych do istniejących systemów sterowania
Możliwość szybkiego i bezpiecznego montażu
Moduł MASI20 wyposażono w łatwe w obsłudze zaciski (śrubowe oraz sprężynowe) o wyraźnie oznaczonych polach przyłączeniowych. Dzięki możliwości montażu na szynie DIN zgodnie z EN 60715 oraz kompaktowym wymiarom, urządzenie sprawdzi się zarówno w nowych projektach, jak i podczas modernizacji istniejących instalacji.
Podsumowanie – niezawodność i bezpieczeństwo w nowoczesnych aplikacjach automatyki
MASI20 I/O DI4/0,2A DO4/0,5A AB K3 (56440) to przemyślane rozwiązanie dla wymagających środowisk, gdzie liczy się niezawodność, bezpieczeństwo oraz łatwość i elastyczność integracji z istniejącymi systemami. Moduł ten jest wyborem doświadczonych automatyków oraz integratorów, którzy oczekują wysokiej jakości komponentów do sterowania, monitorowania i diagnostyki procesów technologicznych.
