Wejścia/wyjścia cyfrowe
DI8 - 0.34 A DO8 - 1.6 A - 8× M12 (AB) (K3)
Grupy wyjść do PLd (EN ISO 13849-1) wyłączane przez przekaźnik bezpieczeństwa
Podwójne przyporządkowanie gniazd M12, PIN 2 + 4
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
24 V DC zewnętrzne (18...30.2 V DC) EN 61131-2, podłączenie za pomocą czarnego przewodu profilowego interfejsu AS, możliwe 2 bezpiecznie separowane zasilania
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 440 mA |
| Prąd sumaryczny maks. | 8 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,34 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Gniazdo adresowania, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | 2× S-7.A.7 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Instalowanie | Podłączanie
| Podwójne obłożenie gniazda M12 | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone, geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 144 mm |
| Szerokość | 72 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | DI |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |

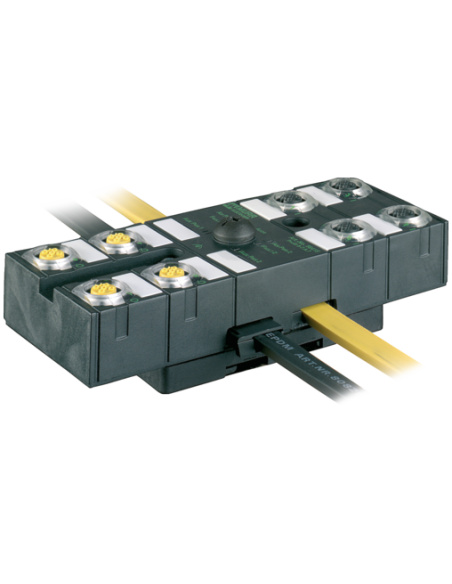

Moduł sieciowy MASI67 I/O DI8/0.34A DO8/1.6A AB K3 8xM12 – Solidne rozwiązanie przemysłowe
Moduł sieciowy MASI67 I/O DI8/0.34A DO8/1.6A to wszechstronny i wytrzymały element automatyki przemysłowej, zaprojektowany z myślą o wymagających aplikacjach. Urządzenie dedykowane do zastosowań w systemach rozproszonych działa w środowiskach o podwyższonym stopniu narażenia na czynniki zewnętrzne, zapewniając niezawodną komunikację i ochronę IP67.
Kluczowe cechy modułu MASI67 I/O – bezpieczeństwo i wydajność
- Osiem wejść cyfrowych (DI) o maksymalnej obciążalności 0,34 A, umożliwiających obsługę różnych czujników i przełączników.
- Osiem wyjść cyfrowych (DO) z prądem do 1,6 A na pin, przeznaczonych do sterowania urządzeniami wykonawczymi przy dużych obciążeniach.
- Podłączenie za pomocą złączy M12 – szybki montaż i łatwe połączenie elementów automatyki.
- Obudowa całkowicie zalana – odporna na wodę, kurz, wibracje oraz czynniki atmosferyczne (klasa szczelności IP67).
- System podwójnego przyporządkowania pinów w gniazdach – większa elastyczność instalacji oraz możliwość zasilania dwóch niezależnych obwodów.
- Wyjścia z funkcją bezpieczeństwa – gotowość do współpracy z przekaźnikami bezpieczeństwa, zgodność z normą PLd (EN ISO 13849-1).
Przeznaczenie i typowe zastosowanie modułu MASI67
Moduły tego typu idealnie sprawdzają się w automatyzacji linii produkcyjnych, systemach transportu wewnętrznego, maszynach pakujących oraz aplikacjach, gdzie kluczowe znaczenie mają: niezawodność komunikacji, ochrona urządzeń oraz prostota wdrożenia na dużych powierzchniach produkcyjnych.
Dzięki wysokiej odporności na przeciążenia i zwarcia oraz szerokiemu zakresowi temperatur pracy (od -20°C do +60°C), moduł MASI67 jest szczególnie polecany do środowisk przemysłowych o podwyższonych wymaganiach eksploatacyjnych i dużej zmienności warunków otoczenia.
Możliwości komunikacyjne i elastyczność integracji
- Obsługa magistrali AS-Interface – możliwość łatwego włączenia w istniejące systemy automatyki.
- Podwójnie separowane zasilania – bezpieczeństwo i niezależność obwodów.
- Adresowanie przez gniazdo adresowania – szybka konfiguracja i adaptacja do specyficznych wymogów projektu.
- Wizualizacja stanu i diagnostyka dzięki zintegrowanym diodom LED.
Budowa i montaż – wytrzymałość w kompaktowej obudowie

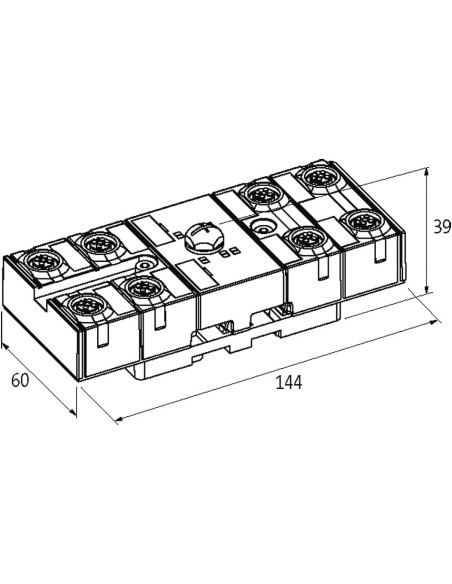

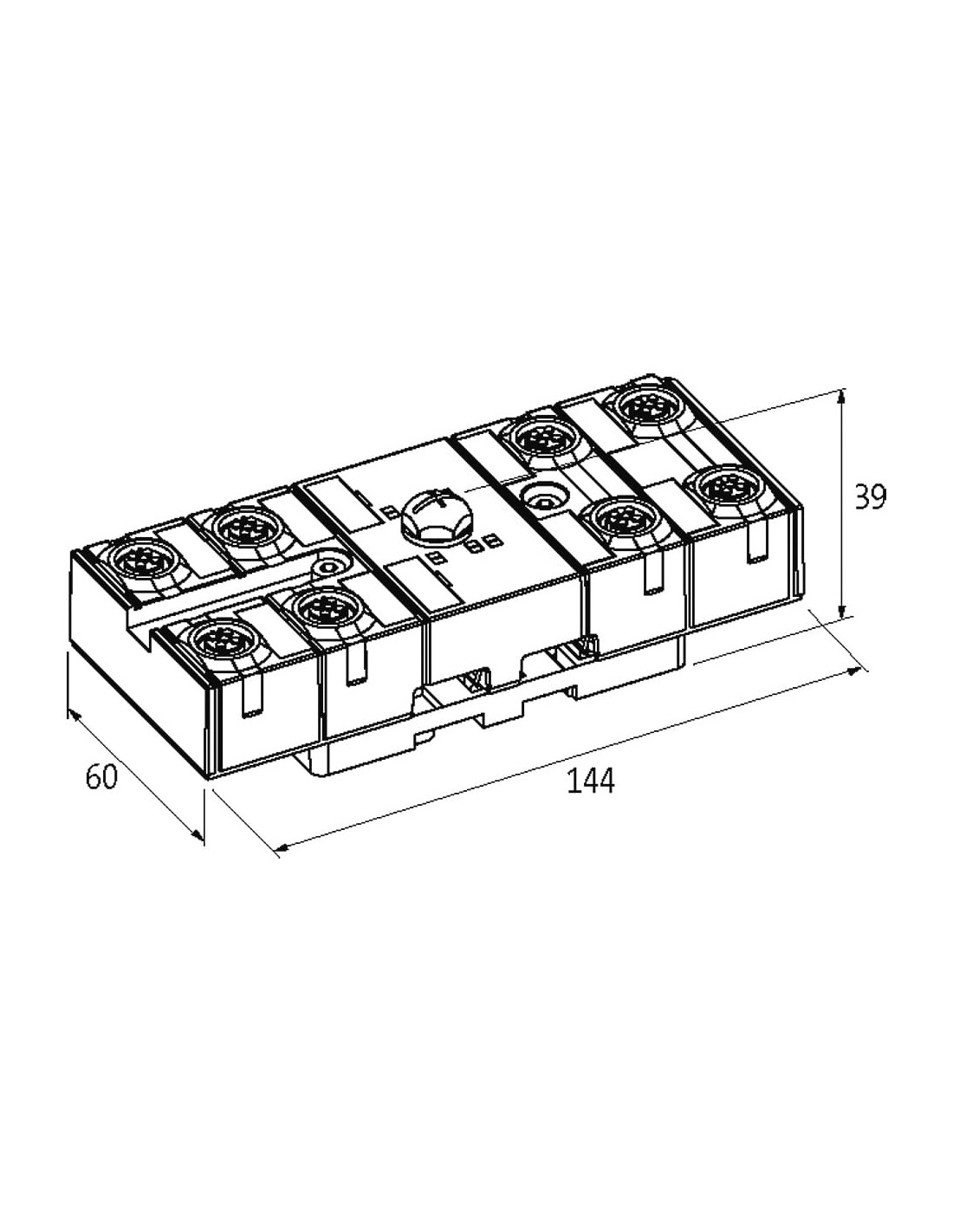

Kompaktowe wymiary (144 × 60 × 39 mm) pozwalają na łatwy montaż zarówno na szynie DIN, jak i bezpośrednio na maszynie czy konstrukcji linii. Sposób mocowania umożliwia zarówno przykręcanie, jak i zatrzaskiwanie (EN 60715), co sprawia, że instalacja jest szybka i wygodna.
Dlaczego warto wybrać MASI67?
- Zwiększenie bezpieczeństwa instalacji dzięki funkcjom bezpieczeństwa.
- Niezawodność w trudnych warunkach przemysłowych dzięki wysokiej klasie ochrony IP67.
- Szybki i łatwy montaż przez złącza M12 oraz wszechstronność konfiguracji.
- Możliwość rozbudowy linii produkcyjnych bez konieczności kosztownych modernizacji okablowania.
Masz pytania dotyczące kompatybilności lub doboru przewodów? Moduł MASI67 I/O DI8/0.34A DO8/1.6A współpracuje ze standardowymi przewodami sygnałowymi oraz kablami M12, popularnymi w automatyce przemysłowej.
