Dostępny
Cyfrowe wejścia/wyjścia przekaźnikowe
DI4 - 0.15 A DO4R - 2 A (AB)
Slave AB
Stopień ochrony IP20
Aktualne podręczniki można pobrać ze strony www.murrelektronik.com
Dane elektryczne | Zasilanie
| Napięcie robocze zewnętrzne DC min. | 12 V |
| Napięcie robocze zewnętrzne DC maks. | 30 V |
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 230 mA |
| Prąd sumaryczny maks. | 8 A |
| zasilanie modułu | Poprzez połączenie z systemem lub dodatkowe zasilanie |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd wejściowy maks. | 5,6 mA |
| Obciążalność prądowa maks. | 0,15 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 250 V |
| Napięcie wyjściowe DC | 30 V |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Gniazdo adresowania, Master |
| Zakres adresów slave | (0), 1 A...31 A, 1 B…31 B |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | S-7.A.7 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |

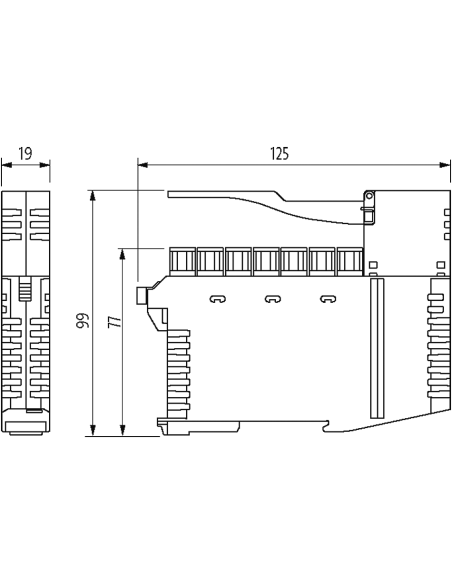

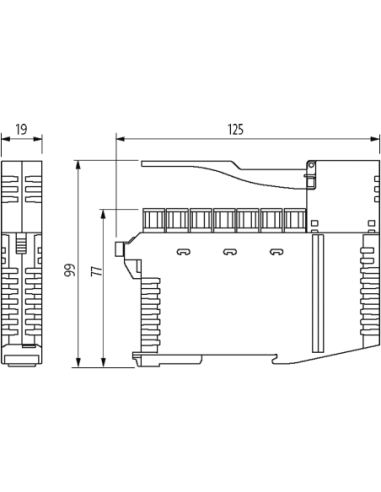

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 125 mm |
| Szerokość | 19 mm |
| Głębokość | 99 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Asi Bus |
| Typ przyłącza 2 | I / O |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Liczba biegunów | 4 |
| PIN 25 | AS-i + |
| PIN 26 | AS-i + |
| PIN 27 | AS-i - |
| PIN 28 | AS-i - |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 24 |
| PIN 1 | I 1 |
| PIN 2 | I 2 |
| PIN 3 | I 3 |
| PIN 4 | I 4 |
| PIN 5 | I - |
| PIN 6 | I - |
| PIN 7 | I - |
| PIN 8 | I - |
| PIN 9 | I + |
| PIN 10 | I + |
| PIN 11 | I + |
| PIN 12 | I + |
| PIN 15 | O 13 |
| PIN 16 | O 14 |
| PIN 17 | O 23 |
| PIN 18 | O 24 |
| PIN 19 | O 33 |
| PIN 20 | O 34 |
| PIN 21 | O 43 |
| PIN 22 | O 44 |

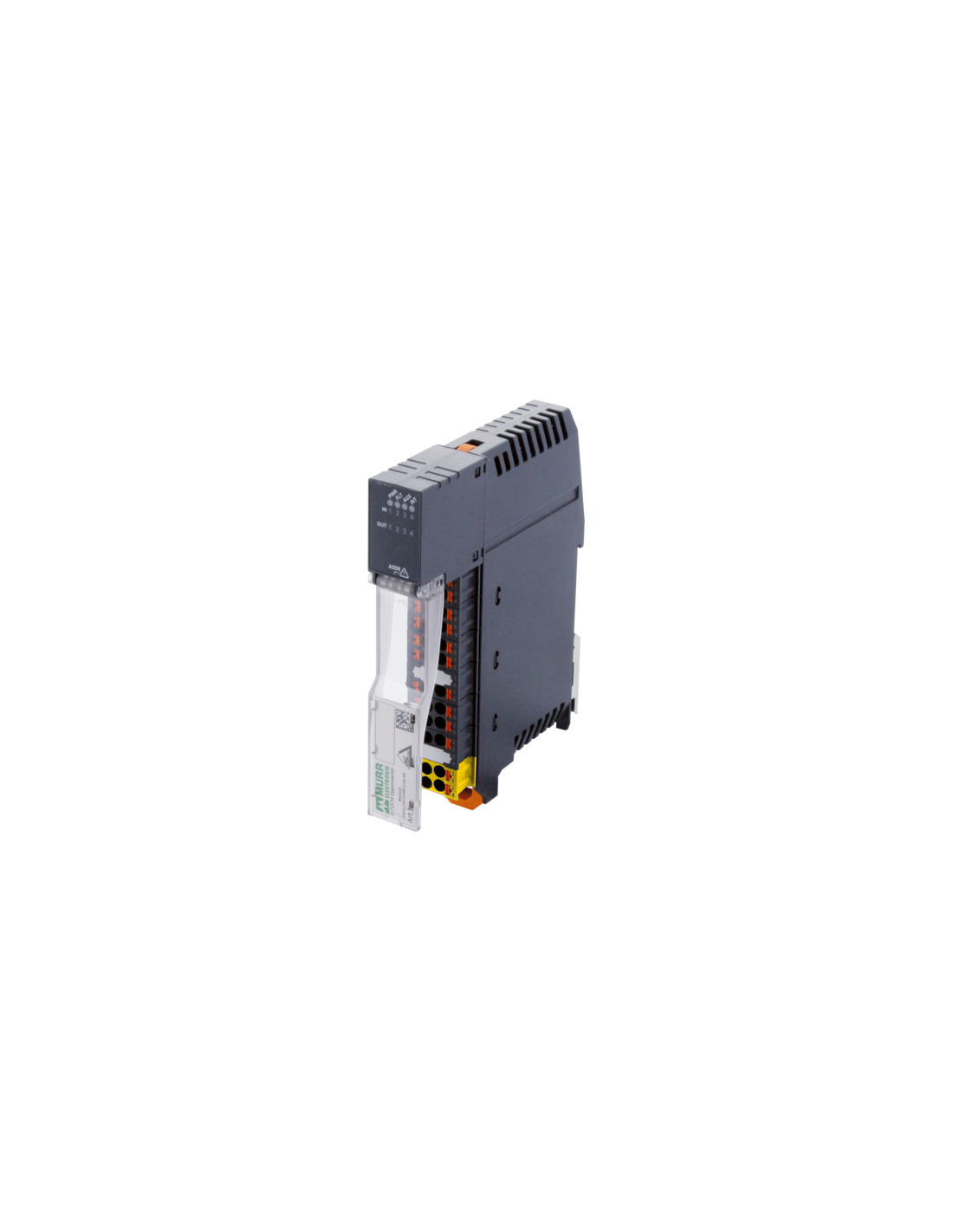

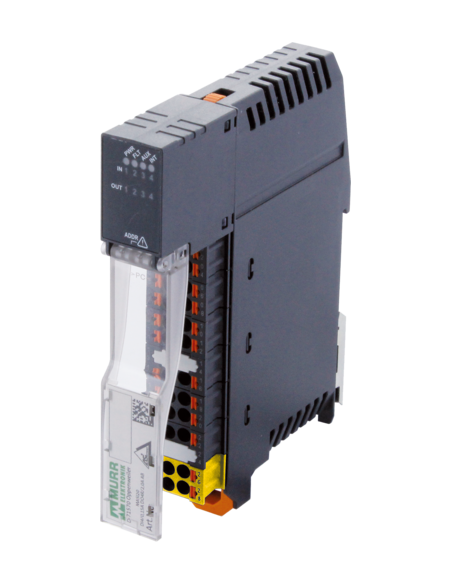

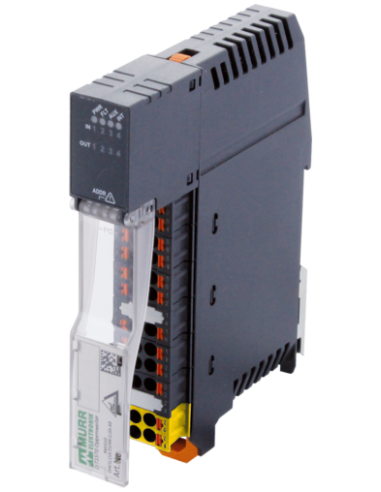

Moduł MASI20 DI4/0,15A DO4/2,0A AB 56478 – uniwersalny moduł wejść/wyjść dla systemów automatyki
Moduł MASI20 DI4/0,15A DO4/2,0A AB (kod produktu: 56478) to zaawansowane rozwiązanie przeznaczone do efektywnej integracji cyfrowych wejść i wyjść przekaźnikowych w przemysłowych aplikacjach automatyki. Moduł współpracuje z systemem AS-Interface, co pozwala na łatwą rozbudowę i monitorowanie nawet rozległych instalacji przemysłowych.
Zalety modułu wejść/wyjść MASI20 DI4/0,15A DO4/2,0A w aplikacjach przemysłowych
- Kompaktowa budowa (wysokość: 125 mm, szerokość: 19 mm, głębokość: 99 mm) pozwala na montaż w ograniczonych przestrzeniach szaf sterowniczych.
- Stopień ochrony IP20 zapewnia niezawodność działania w typowych warunkach przemysłowych.
- Szybka i prosta instalacja dzięki zastosowaniu zacisków sprężynowych FK i dedykowanej szyny montażowej (EN 60715).
- Odporność na przeciążenia i zwarcia skutkuje długą żywotnością urządzenia – istotne w aplikacjach o zwiększonych wymaganiach bezpieczeństwa.
- Wbudowana diagnostyka LED umożliwia łatwe monitorowanie stanu wejść, wyjść oraz zasilania.
- Zgodność z normami EN IEC 60529 oraz certyfikaty międzynarodowe pozwalają na wykorzystywanie modułu na całym świecie.
Możliwości i typowe zastosowania modułu MASI20 DI4/0,15A DO4/2,0A AB 56478
Moduł MASI20 DI4/0,15A DO4/2,0A AB szczególnie polecany jest do obsługi:
- Cyfrowych czujników PNP oraz przekaźników sterujących maszynami i liniami produkcyjnymi,
- zastosowań wymagających obciążeń do 2 A na wyjściu oraz do 0,15 A na wejściu,
- nowoczesnych systemów AS-Interface – do adresowania, monitorowania i diagnostyki rozproszonych punktów I/O,
- maszyn pakujących, systemów transportowych, aplikacji magazynowych oraz automatyki budynkowej.
Urządzenie obsługuje szeroki zakres napięć zasilania (12-30 V DC) i sprawdza się zarówno w nowych, jak i modernizowanych instalacjach. Zintegrowany system adresowania slave umożliwia elastyczność rozbudowy sieci.
Funkcjonalność i bezpieczeństwo pracy
Cyfrowe wejścia i wyjścia z zaawansowanymi zabezpieczeniami, wysoka stabilność parametrów pracy w szerokim zakresie temperatur (-25°C do 70°C) oraz szybka identyfikacja błędów zasilania (diagnostyka LED), to kluczowe atuty tego modułu.
Możliwości podłączeniowe pozwalają na obsługę licznych urządzeń i zapewniają łatwe prowadzenie przewodów w rozbudowanych szafach sterowniczych dzięki przejrzystemu oznaczeniu pinów oraz kolorowym uchwytom stykowym.
Podsumowanie – Moduł MASI20 DI4/0,15A DO4/2,0A AB w środowisku automatyki
Maszyna, linia produkcyjna lub system magazynowy – w każdej aplikacji przemysłowej, gdzie liczy się niezawodność, rozbudowana diagnostyka, elastyczność konfiguracji i bezpieczeństwo obsługi, moduł MASI20 DI4/0,15A DO4/2,0A AB 56478 stanowi sprawdzone rozwiązanie dla inżynierów i automatyków.
