AI4 - (E) RTD
4× M12
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 100 mA |
Dane elektryczne | Wejście
| Prąd wejściowe | 1,25 mA |
| Typ czujnika | Pt100 |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przyłącze M12 i programator, Master |
Komunikacja przemysłowa | Interfejs AS
| Profil (IO.ID.ID2) | S-7.3.E |
Diagnozy
| Ostrzeżenie aktuatora | nie |
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 151 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | CH + |
| PIN 2 | CH S + |
| PIN 3 | CH - |
| PIN 4 | CH S - |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
| PIN 5 | n.c. |

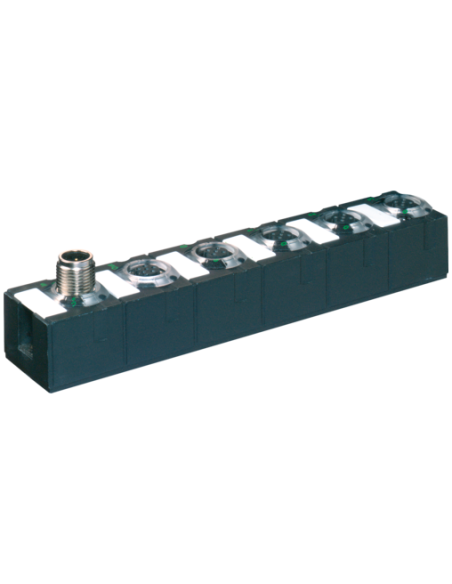

Moduł sieciowy MASI68 AI4 RTD E 4xM12 – precyzyjna integracja czujników temperatury w przemyśle
MASI68 AI4 RTD E 4xM12 o kodzie produktu 56442 to moduł sieciowy stworzony do współpracy z czujnikami temperatury typu Pt100, przeznaczony do montażu w wymagających aplikacjach przemysłowych. Zastosowanie czterech wysokiej jakości złączy M12 zapewnia niezawodne połączenia oraz łatwą integrację z instalacjami przemysłowymi. Obudowa całkowicie zalana gwarantuje wysoką odporność na czynniki środowiskowe, w tym kurz, wilgoć oraz pył, umożliwiając montaż w bezpośrednim sąsiedztwie urządzeń technologicznych.
Wytrzymałość i bezpieczeństwo – stopień ochrony IP68
Moduł sieciowy MASI68 AI4 RTD E charakteryzuje się wysokim stopniem ochrony IP68, co potwierdza jego zdolność do pracy w trudnych warunkach przemysłowych. Pełna szczelność obudowy oraz wytrzymałe materiały zapewniają ochronę przed wilgocią i zanurzeniem w wodzie, co jest istotne w aplikacjach w sektorze spożywczym, wodociągowym, chemicznym i logistycznym.
Łatwość montażu i uniwersalność podłączenia - 4xM12
Cztery złącza M12 o kodowaniu A gwarantują prostotę oraz pewność połączenia z szeroką gamą czujników temperatury i przewodów sygnałowych. Konstrukcja modułu umożliwia wygodny montaż na płycie lub profilu za pomocą śrub, co ułatwia integrację z maszynami oraz liniami produkcyjnymi.
- Przyłącze Bus In oraz Bus Out – szybkie łączenie modułów w szereg
- Zdalny odczyt i diagnostyka – wsparcie dla LED-owej sygnalizacji statusów modułu
- Zastosowanie standardowego, przemysłowego złącza 5-pinowego M12
Niezawodność komunikacji i szeroki zakres zastosowań
Moduł wspiera przemysłowy interfejs AS-Interface (AS-i), który umożliwia szybkie i zautomatyzowane przesyłanie danych do sterownika głównego. Adresowanie przez złącze M12 lub programator ułatwia konfigurację i integrację systemu, czyniąc ten produkt niezastąpionym w instalacjach automatyki oraz systemach zarządzania procesami przemysłowymi.
Typowe zastosowania:
- Automatyka przemysłowa
- Systemy HVAC i monitoring temperatury w procesach produkcyjnych
- Przemysł spożywczy – kontrola warunków termicznych
- Układy sterowania i zabezpieczeń maszyn
- Logistyka oraz przemysł chemiczny
Solidna konstrukcja i kompaktowe wymiary

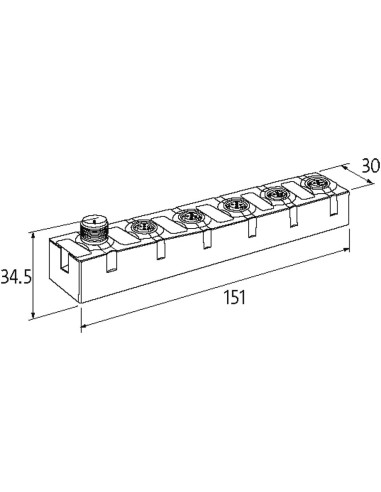

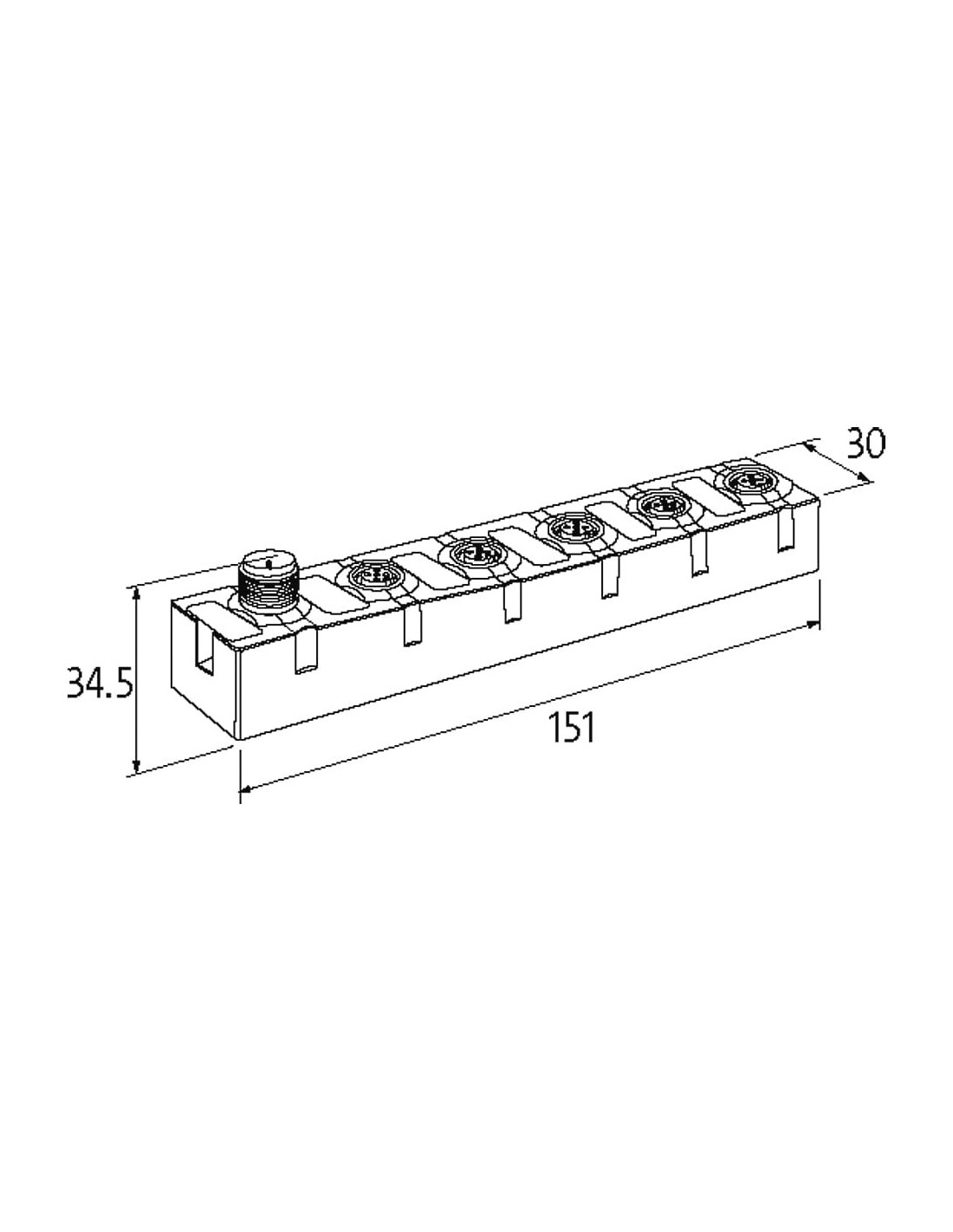

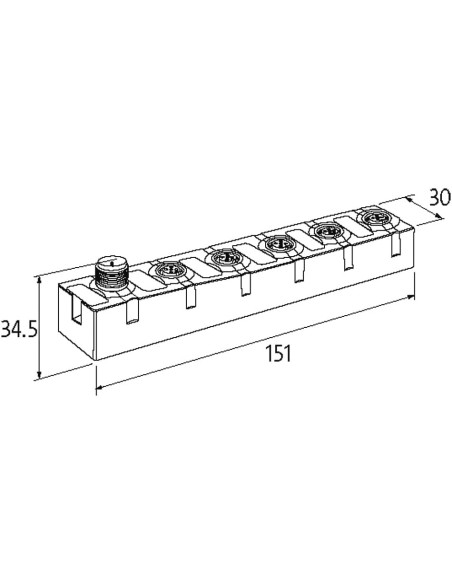

Kompaktowe rozmiary (151 x 30 x 34,5 mm) umożliwiają montaż modułu nawet w ograniczonych przestrzeniach sterowni lub szaf automatyki. Stabilna, metalowa obudowa oraz ergonomicznie rozmieszczone złącza ułatwiają zarządzanie okablowaniem i serwisowanie.
Korzyści z wykorzystania MASI68 AI4 RTD E 4xM12
- Wysoka odporność na warunki środowiskowe (IP68, szeroki zakres temperatury pracy)
- Możliwość równoczesnego podłączenia czterech czujników temperatury Pt100
- Intuicyjna diagnostyka dzięki LED oraz zdalnemu odczytowi statusów
- Bezpieczne i pewne połączenia przemysłowe dzięki złączom M12
- Idealny wybór do zastosowań wymagających niezawodności oraz szybkiej integracji w systemach automatyzacji
Moduł sieciowy MASI68 AI4 RTD E 4xM12 o kodzie 56442 to wszechstronne rozwiązanie dla aplikacji przemysłowych, które wymagają niezawodnego monitoringu temperatury i szybkiej komunikacji z systemami nadrzędnymi.
