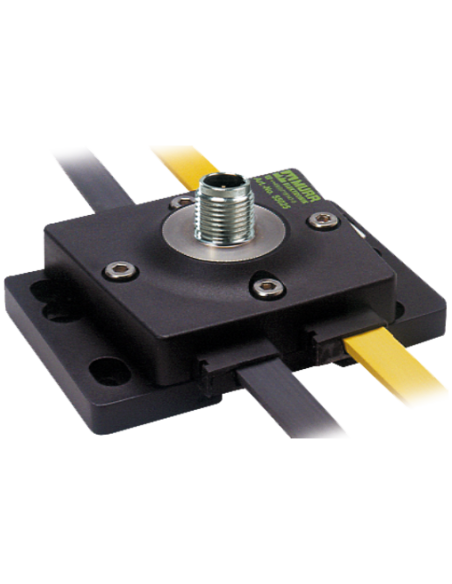

Przemiennik MASI67
2× kabel profilowy na M12 (męski)
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 36 V |
| Prąd sumaryczny maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Odporność izolacyjna ASI/Power | 200 V |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone, geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

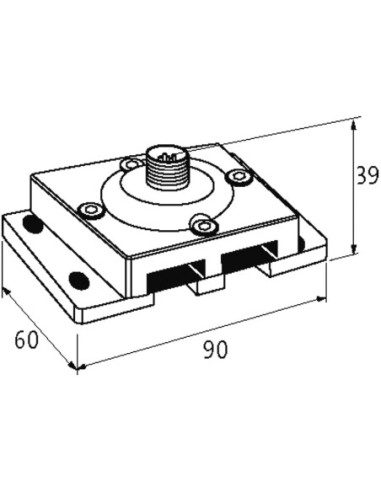

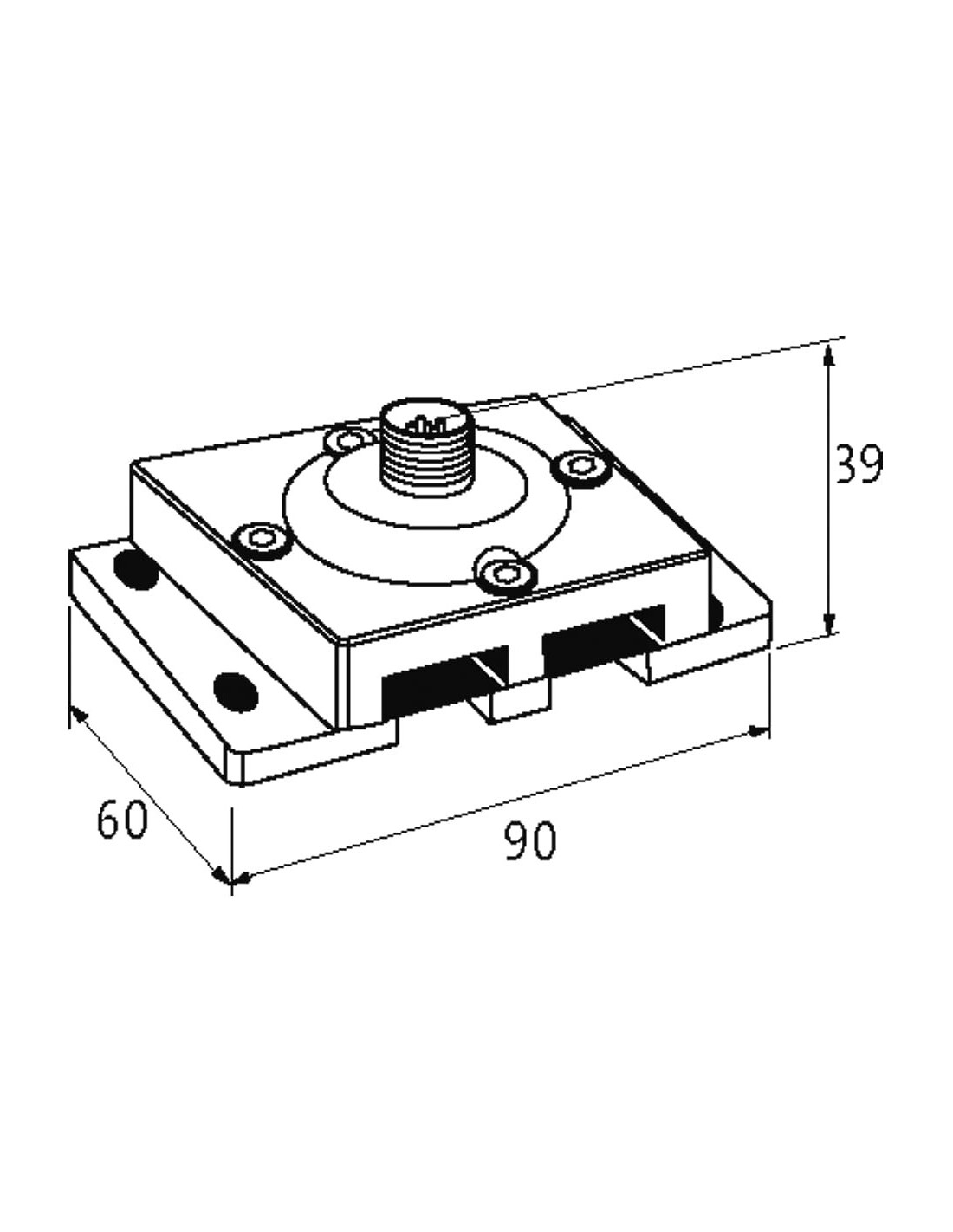

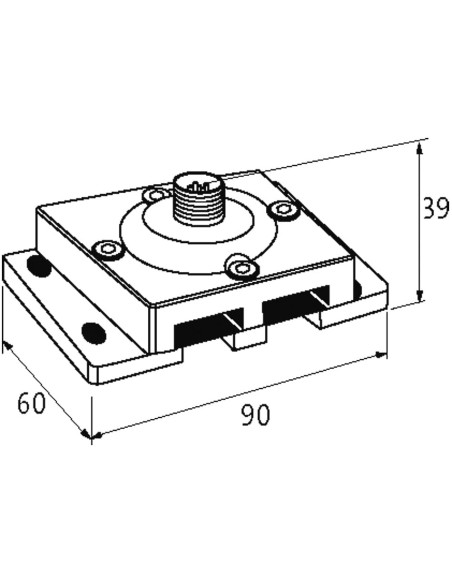

| Wysokość | 90 mm |
| Szerokość | 74 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 60664-1 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

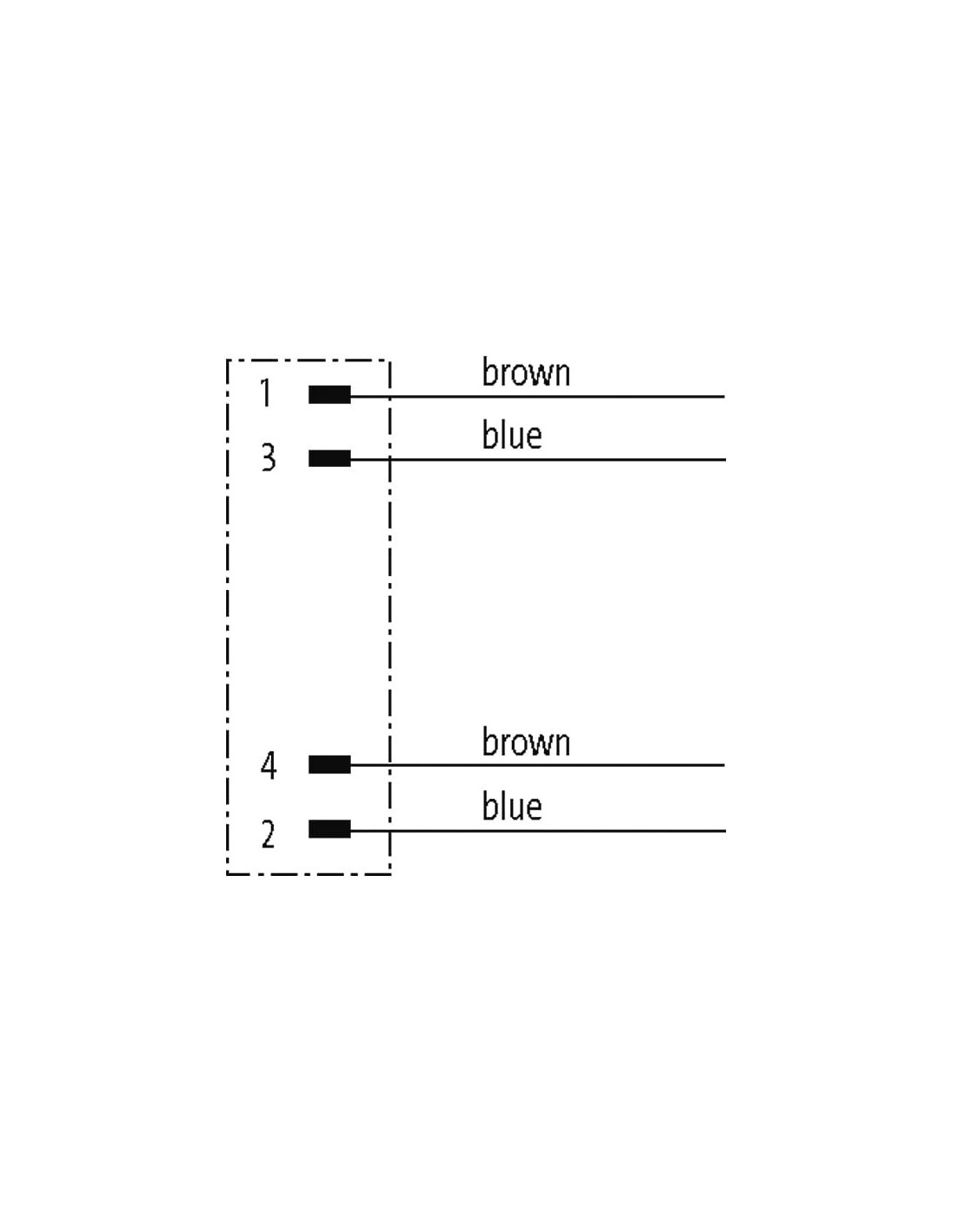

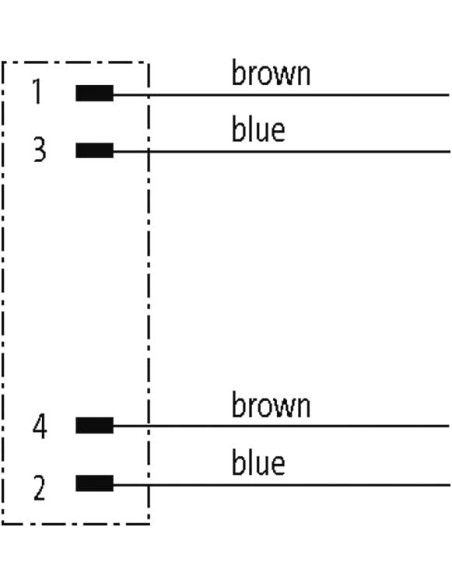

| PIN 1 | AS-i + |
| PIN 2 | 0 V |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC |
| PIN 5 | n.c. |
Przemiennik instalacyjny MASI67 55038 – nowoczesne rozwiązanie dla instalacji AS-Interface
Przemiennik MASI67 55038 to nowoczesny element automatyki, przeznaczony do efektywnego łączenia przewodów profilowych z magistralą AS-Interface poprzez złącze M12 (męskie). Urządzenie zostało zaprojektowane z myślą o zapewnieniu wysokiego poziomu ochrony i niezawodności w trudnych warunkach przemysłowych.
Kluczowe cechy i zastosowanie przemiennika MASI67 55038
Wytrzymała konstrukcja z klasą ochrony IP67 zapewnia pełną odporność na pył i wilgoć, co sprawia, że urządzenie doskonale nadaje się do pracy w środowiskach przemysłowych, halach produkcyjnych oraz wszędzie tam, gdzie wymagana jest niezawodność i trwałość komponentów instalacyjnych.
Wszechstronne zastosowanie umożliwia integrację przemiennika w systemach automatyki przemysłowej opartych na technologii AS-Interface, zarówno w nowych, jak i modernizowanych liniach produkcyjnych. Dzięki połączeniu z popularnym złączem M12 (męskim) oraz łatwemu montażowi (przykręcanie lub nasuwanie na szynę nośną EN 60715), urządzenie gwarantuje elastyczność podczas instalacji.
- Wysoka odporność środowiskowa: Zakres temperatur pracy od -20°C do +60°C oraz przechowywania od -40°C do +80°C pozwala na szerokie spektrum zastosowań.
- Bezpieczne i pewne połączenie: Zastosowane konektory M12 gwarantują prostotę oraz bezpieczeństwo podłączenia do szyny AS-Interface.
- Niewielkie wymiary: Kompaktowa obudowa o wymiarach 90 × 74 × 39 mm umożliwia montaż w miejscach o ograniczonej przestrzeni.
- Wysoka izolacja elektryczna: Odporność izolacyjna ASI/Power wynosząca 200 V pozwala na pewną separację sygnałów i zasilania.
- Uniwersalne wykorzystanie: Polecany do dzielniczych i obiektowych rozdzielnic przemysłowych, maszyn, linii transportowych oraz zrobotyzowanych stanowisk produkcyjnych.
Budowa i złącza przemiennika MASI67 55038
Kompaktowa obudowa urządzenia wykonana jest z trwałego tworzywa, co zabezpiecza podzespoły przed uszkodzeniami mechanicznymi. Przemiennik wyposażono w dwa wejścia dla przewodów profilowych oraz w złącze M12 (męskie), umożliwiając sprawną integrację z całą strukturą systemu AS-Interface. Pinout złącza spełnia przemysłowy standard, gwarantując kompatybilność z większością komponentów i urządzeń automatyki.
- Złącze M12 – zapewnia szybkie oraz bezpieczne połączenie „Plug&Play”.
- Wyraźna identyfikacja pinów – ułatwia podłączanie oraz minimalizuje ryzyko popełnienia błędu przez instalatora.
- Przewody profilowe – wspierają bezpieczną i pewną transmisję sygnałów oraz zasilania w układzie przemysłowym.
Typowe zastosowania przemiennika MASI67 55038
MASI67 55038 idealnie sprawdza się w aplikacjach, gdzie kluczowe jest sprawne połączenie przewodów AS-Interface z systemem za pomocą złącza M12. Typowe zastosowania obejmują:
- Automatyzacja linii produkcyjnych
- Systemy transportowe i przenośnikowe
- Maszyny pakujące i montażowe
- Strefy instalacyjne wymagające wysokiej pyłoszczelności i bryzgoszczelności
- Modernizacja i rozbudowa istniejących sieci AS-Interface
Przemiennik MASI67 55038 to niezawodny komponent, gwarantujący stabilność działania sieci oraz bezpieczeństwo przesyłanych sygnałów w wymagających środowiskach przemysłowych.
