Moduł kompaktowy
DI4 - 0.2 A DO4 - 2 A (C) - 8× M12
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie magistrali interfejs AS DC min. | 26,5 V |
| Napięcie magistrali interfejs AS DC maks. | 31,6 V |
| Pobór prądu portu AS-i maks. | 250 mA |
| Prąd sumaryczny maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przyłącze M12 i programator, Master |
| Zakres adresów slave | (0), 1 ... 31 |
Komunikacja przemysłowa | Interfejs AS
| AS-i Power 24 | tak |
| Profil (IO.ID.ID2) | S-7.0.7 |
Diagnozy
| Diagnostyka | brak napięcia |
| Diagnostyka przez LED | na moduł |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |

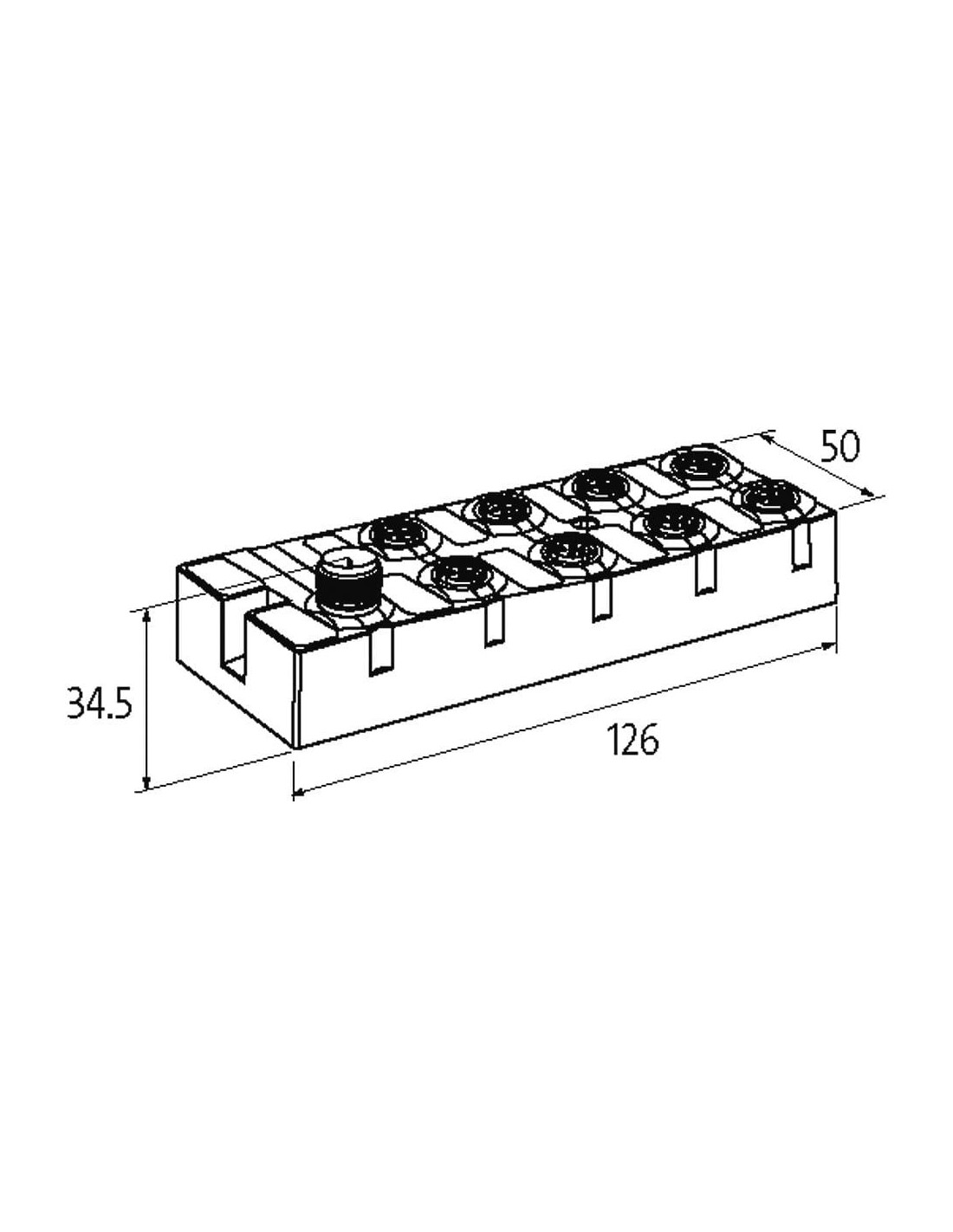

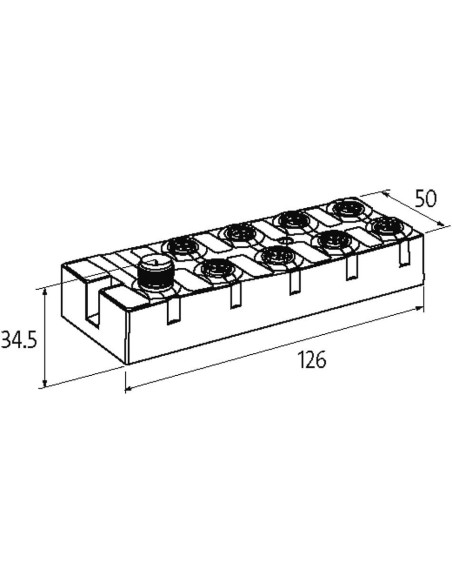

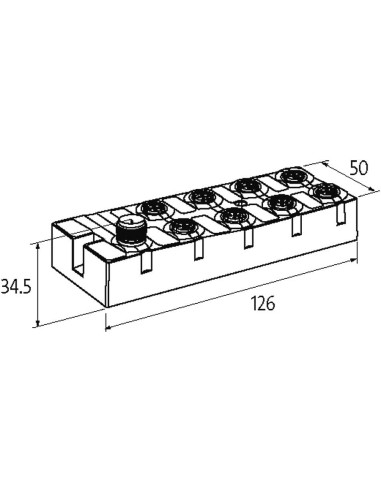

Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | B D |
| Typ przyłącza 2 | AUX |
| Typ przyłącza 3 | F H |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Usens + |
| PIN 2 | DI |
| PIN 3 | Usens - |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | AS-i + |
| PIN 2 | 0 V AUX POWER |
| PIN 3 | AS-i - |
| PIN 4 | 24 V DC AUX POWER |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V |
| PIN 4 | DO |
| PIN 5 | FE |

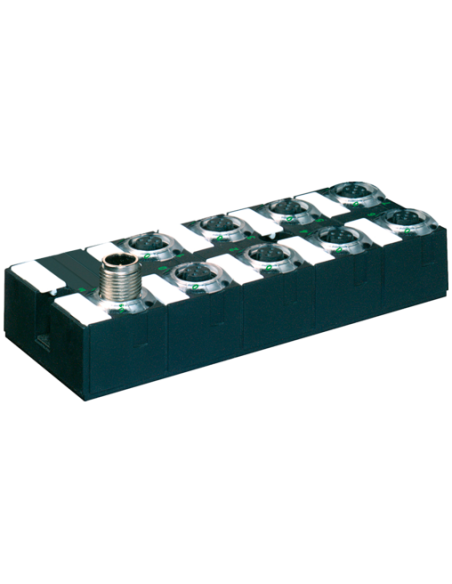

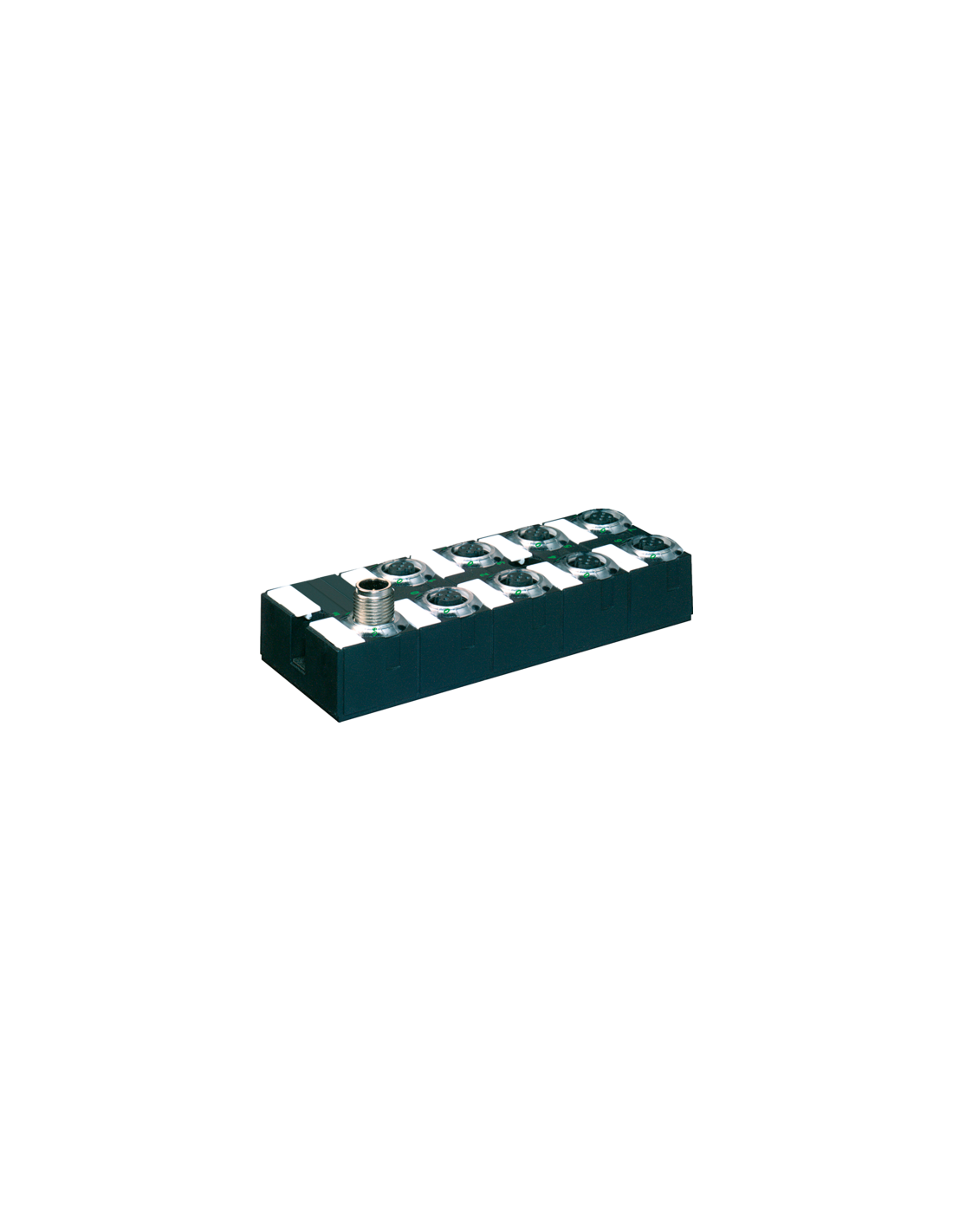

Moduł sieciowy MASI68 DI4/0.2A DO4/2A 8xM12 – profesjonalne rozwiązanie dla automatyki przemysłowej
MASI68 DI4/0.2A DO4/2A 8xM12 (kod produktu: 56438) to kompaktowy moduł sieciowy przeznaczony do zaawansowanych systemów sterowania w aplikacjach przemysłowych. Urządzenie umożliwia szybkie i bezpieczne połączenie czujników oraz elementów wykonawczych za pomocą praktycznych złączy M12, co gwarantuje łatwość instalacji oraz wysoką niezawodność działania.
Kluczowe cechy i zalety modułu MASI68 56438
- Uniwersalność – obsługa czterech wejść cyfrowych (DI) oraz czterech wyjść cyfrowych (DO) w jednym urządzeniu
- Wysoka obciążalność prądowa – wyjścia do 2A, wejścia do 0,2A
- Odporność przemysłowa – pełna szczelność dzięki całkowicie zalanej obudowie oraz stopień ochrony IP68
- Prosta integracja – złącza M12 ułatwiają szybkie podłączenie przewodów sygnałowych i zasilających
- Intuicyjna diagnostyka – diody LED na module umożliwiają szybką identyfikację stanu systemu oraz sygnalizację błędów
- Niezawodność – zabezpieczenia przed przeciążeniem i zwarciem na każdym wejściu oraz wyjściu
- Kompaktowe wymiary – 126 × 50 × 34,5 mm, idealne do montażu w ograniczonych przestrzeniach
Zastosowania modułu MASI68 DI4/0.2A DO4/2A 8xM12
Moduł sieciowy M12 doskonale sprawdza się w automatyzacji procesów przemysłowych, gdzie wymagana jest niezawodna komunikacja z czujnikami, elementami wykonawczymi i sterownikami PLC. Typowe obszary zastosowań obejmują:
- Linie produkcyjne – zarządzanie sygnałami wejścia/wyjścia w systemach transportowych i montażowych
- Maszyny pakujące – monitorowanie czujników oraz sterowanie zaworami i siłownikami
- Systemy intralogistyczne – obsługa sygnałów z czujników pozycji i elementów wykonawczych
- Automatyka budynkowa i przemysłowa – wymagające środowiska pracy, gdzie liczy się odporność na wilgoć, zapylenie i krótkotrwałe zalania
Bezpieczeństwo i trwałość w każdych warunkach
Obudowa zgodna ze standardem IP68 zapewnia całkowitą odporność na pył oraz wodę, co pozwala na bezproblemową eksploatację w trudnych warunkach przemysłowych. Zastosowane zabezpieczenia elektryczne chronią zarówno moduł, jak i podłączone urządzenia przed uszkodzeniami.
Parametry techniczne – szerokie możliwości integracji
Moduł MASI68 współpracuje z popularnymi interfejsami przemysłowymi, w tym AS-i Power 24V, oraz jest kompatybilny z wieloma czujnikami i urządzeniami wykonawczymi. Zakres adresów slave od 1 do 31 umożliwia wygodne przypisywanie urządzeń w rozbudowanych instalacjach.
Łatwy montaż i elastyczne podłączenie
Dzięki zastosowaniu popularnych złączy M12 moduł umożliwia elastyczne podłączenie przewodów wejściowych, wyjściowych oraz zasilających. Kompaktowa konstrukcja oraz możliwość przykręcenia urządzenia znacząco ułatwiają instalację w szafach sterowniczych i na konstrukcji maszyn.
Podsumowanie
MASI68 DI4/0.2A DO4/2A 8xM12 to wszechstronny i niezawodny moduł sieciowy, który sprosta najwyższym wymaganiom współczesnej automatyki przemysłowej. Dzięki przemyślanej konstrukcji, szerokim możliwościom integracji oraz wysokiej odporności na warunki środowiskowe, jest doskonałym wyborem do budowy nowoczesnych systemów sterowania w fabrykach i zakładach produkcyjnych.
