Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Element regulacyjny | Wkręt z rowkiem |
| Funkcja zaworu | Zawór dławiąco-zwrotny z dławieniem na wylocie |
| Klasyfikacja morska | patrz certyfikat |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywki z gwintem | Stop aluminium |
| Materiał przyłącza obrotwego | Chromowany, Odlew ciśnieniowy cynkowy |
| Materiał śruby regulacyjnej | Mosiądz |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 10 Nm |
| Normalny przepływ nominalny w kierunku dławienia | od 820 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | 450 - 850 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-8 |
| Przyłącze pneumatyczne 2 | G3/8 |
| Sposób montażu | Przy pomocy gwintów |
| Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) | od 1300 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) | 1080 - 1420 l/min |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 60 g |

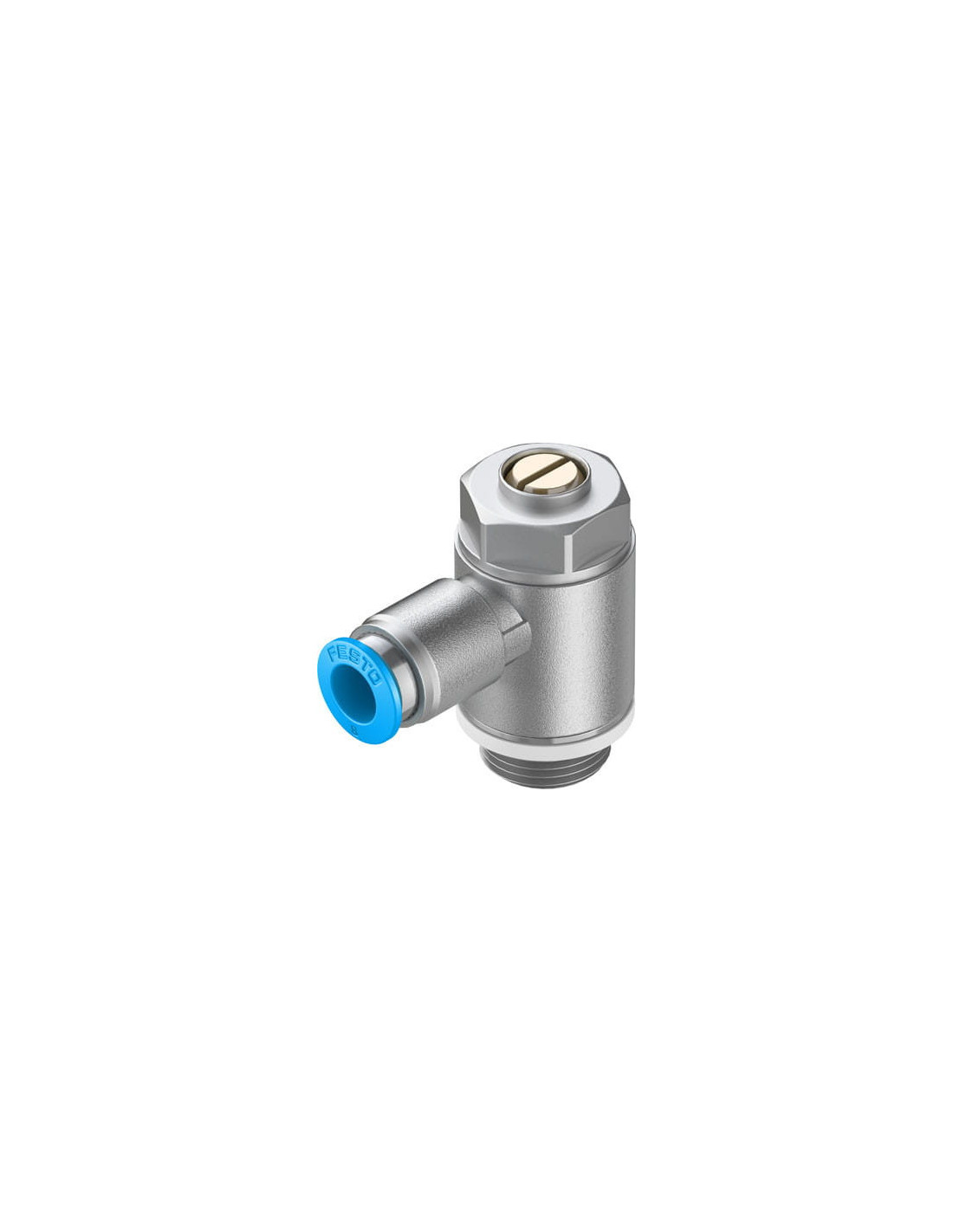

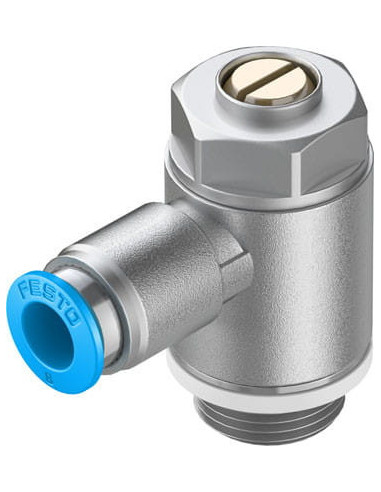

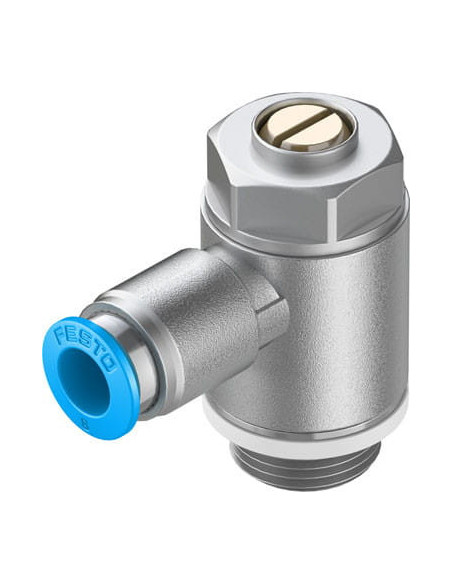

Zawór dławiąco-zwrotny FESTO GRLA-3/8-QS-8-D – profesjonalna regulacja przepływu sprężonego powietrza
Zawór dławiąco-zwrotny FESTO GRLA-3/8-QS-8-D to specjalistyczny element pneumatyki, który umożliwia precyzyjną regulację przepływu sprężonego powietrza w instalacjach przemysłowych. Konstrukcja produktu pozwala na dławienie przepływu w jednym kierunku oraz swobodny przepływ w przeciwnym kierunku. Dzięki temu rozwiązaniu możliwa jest optymalna kontrola prędkości pracy cylindrów pneumatycznych oraz zachowanie wysokiego poziomu bezpieczeństwa w układach automatyki.
Zalety zastosowania zaworu dławiąco-zwrotnego FESTO GRLA-3/8-QS-8-D
- Dwufunkcyjność – zawór łączy funkcję dławiącą z funkcją zwrotną, umożliwiając swobodny przepływ w jednym kierunku i regulowany w przeciwnym.
- Prosty montaż – przyłącza pneumatyczne QS-8 oraz gwint G3/8 zapewniają łatwą integrację z istniejącymi układami.
- Wysoka wytrzymałość – obudowa wykonana z cynkowanego odlewu ciśnieniowego oraz mosiężne elementy gwarantują trwałość i odporność na warunki przemysłowe.
- Uniwersalność zastosowania – zawór może pracować zarówno w instalacjach z powietrzem suchym, jak i olejonym, zgodnie z wymaganiami użytkownika.
- Precyzyjna regulacja – zastosowanie śruby regulacyjnej pozwala na wygodne ustawienie wartości przepływu oraz łatwą adaptację do wymagań konkretnej aplikacji.
Typowe zastosowania zaworu dławiąco-zwrotnego FESTO GRLA-3/8-QS-8-D
Zawór dławiąco-zwrotny o kodzie produktu FESTO-193150 znajduje szerokie zastosowanie w automatyce przemysłowej. Jest wykorzystywany w układach sterowania ruchem siłowników pneumatycznych, maszynach pakujących, systemach transportowych oraz liniach produkcyjnych, gdzie wymagana jest precyzyjna kontrola prędkości i bezpieczeństwa ruchu. Sprawdza się również w nowoczesnych instalacjach automatyki budynkowej związanych z wentylacją oraz systemami podnoszenia i opuszczania elementów.
Budowa i materiały zaworu dławiąco-zwrotnego FESTO GRLA-3/8-QS-8-D
Obudowa zaworu została wykonana z chromowanego odlewu ciśnieniowego cynku, co zapewnia wysoką odporność na korozję. Śruba regulacyjna, stworzona z mosiądzu, umożliwia długotrwałą i niezawodną pracę. Uszczelnienia wykonane z NBR zapewniają szczelność oraz odporność na różnego rodzaju smary i oleje. Zastosowanie pierścienia zwalniającego z materiału POM pozwala na szybkie i bezproblemowe podłączanie przewodów pneumatycznych.
Zawór FESTO GRLA-3/8-QS-8-D jest zgodny z normami RoHS oraz spełnia wymagania bezpieczeństwa i jakości dla zastosowań przemysłowych, co czyni go niezawodnym elementem każdej instalacji pneumatycznej.
