Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Element regulacyjny | Wkręt z rowkiem |
| Funkcja zaworu | Dławienie na wlocie-funkcja zaworu zwrotnego |
| Klasyfikacja morska | patrz certyfikat |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywki z gwintem | Mosiądz |
| Materiał przyłącza obrotwego | Odlew ciśnieniowy cynkowy, Chromowany |
| Materiał śruby regulacyjnej | Mosiądz |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 0,8 Nm |
| Normalny przepływ nominalny w kierunku dławienia | od 115 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | 70 - 110 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-6 |
| Przyłącze pneumatyczne 2 | M5 |
| Sposób montażu | Przy pomocy gwintów |
| Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) | od 170 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) | 160 - 200 l/min |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 13 g |

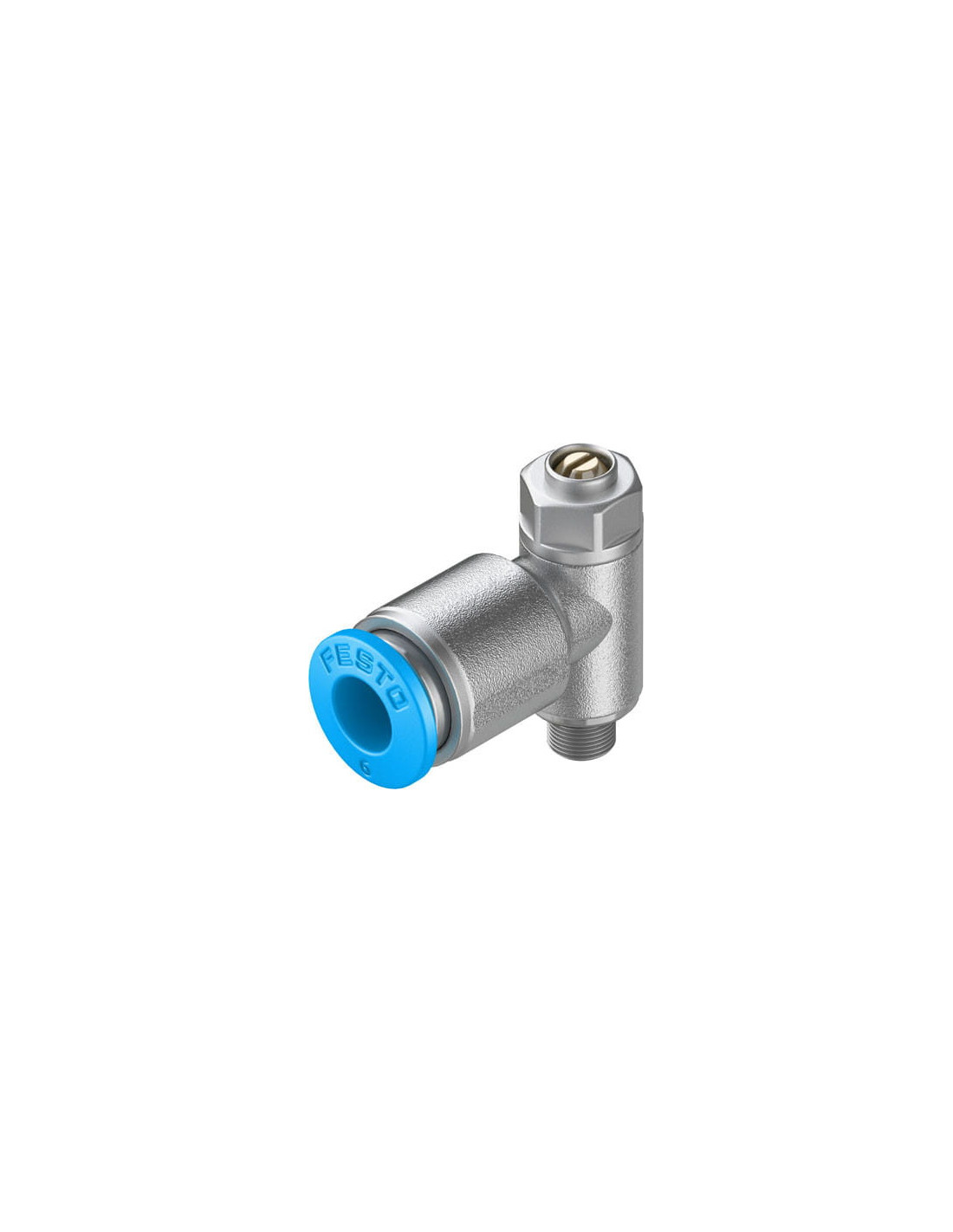

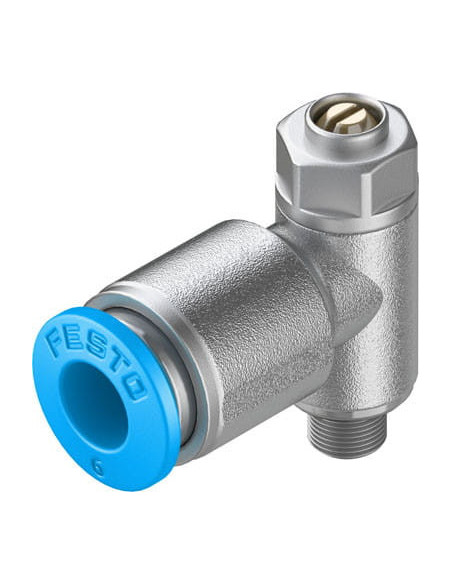

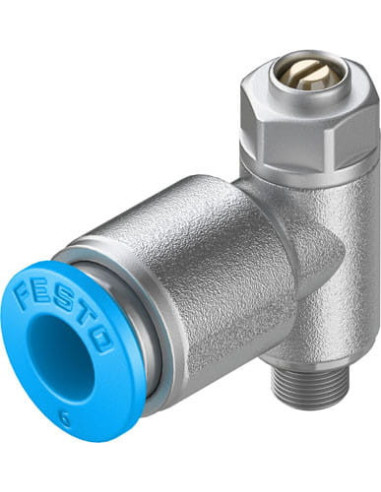

Dławiąco-zwrotny zawór pneumatyczny GRLZ-M5-QS-6-D FESTO – opis i zastosowanie
Dławiąco-zwrotny zawór pneumatyczny GRLZ-M5-QS-6-D FESTO to wysokiej jakości element wykorzystywany w nowoczesnych systemach pneumatycznych, gdzie precyzyjna regulacja przepływu sprężonego powietrza oraz zapewnienie jednokierunkowego przepływu medium są kluczowe. Jego konstrukcja umożliwia zarówno kontrolę prędkości aktuatorów, jak i ochronę instalacji przed niepożądanym cofnięciem powietrza.
Typowe zastosowania zaworu dławiąco-zwrotnego GRLZ-M5-QS-6-D
Zawór dławiąco-zwrotny znajduje szerokie zastosowanie w:
- układach automatyki przemysłowej,
- systemach sterowania siłownikami pneumatycznymi,
- maszynach produkcyjnych i pakujących,
- aplikacjach laboratoryjnych,
- instalacjach wymagających precyzyjnego sterowania prędkością ruchu elementów wykonawczych.
Regulacja przepływu powietrza pozwala optymalnie dostosować parametry pracy siłownika, co skutkuje płynniejszą pracą urządzeń oraz zwiększoną trwałością całej instalacji pneumatycznej.
Główne zalety i cechy zaworu dławiąco-zwrotnego FESTO GRLZ-M5-QS-6-D
- Solidna konstrukcja z wysokiej jakości materiałów – mosiądz, chromowany odlew ciśnieniowy cynkowy, POM oraz NBR.
- Możliwość montażu w dowolnej pozycji, co zapewnia elastyczność projektową i łatwą integrację z istniejącymi układami.
- Prosta regulacja przepływu za pomocą wkrętu z rowkiem, umożliwiająca precyzyjne ustawienie parametrów pracy.
- Zgodność z normą ISO 8573-1:2010 oraz wymaganiami RoHS, co gwarantuje bezpieczeństwo i możliwość stosowania w wymagających aplikacjach przemysłowych.
- Kompaktowe rozmiary i niska waga – ułatwiają montaż nawet w miejscach o ograniczonej przestrzeni.
- Możliwość pracy zarówno z powietrzem olejonym, jak i nieolejonym, przy zachowaniu odpowiednich warunków użytkowania.
Zasada działania zaworu dławiąco-zwrotnego
Element opiera się na dwufunkcyjnej zasadzie działania – w jednym kierunku medium jest dławione, co umożliwia regulację jego przepływu, natomiast w przeciwnym kierunku powietrze przemieszcza się swobodnie przez wbudowany zawór zwrotny. Taka konstrukcja sprawdza się doskonale zwłaszcza w sterowaniu siłownikami jednostronnego działania lub tam, gdzie istotne jest szybkie odpowietrzanie przy zachowaniu kontrolowanego napełniania.
Podsumowanie – kiedy warto wybrać zawór dławiąco-zwrotny GRLZ-M5-QS-6-D FESTO?
GRLZ-M5-QS-6-D FESTO to niezawodny zawór dławiąco-zwrotny, rekomendowany w aplikacjach, where stability of speed control of actuators and protection against overload caused by the reversal of air is essential. Wysoka jakość wykonania, uniwersalność i odporność na szeroki zakres temperatur czynią ten element niezastąpionym w wielu instalacjach pneumatycznych.
