Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Element regulacyjny | Wkręt z rowkiem |
| Funkcja zaworu | Dławienie na wlocie-funkcja zaworu zwrotnego |
| Klasyfikacja morska | patrz certyfikat |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywki z gwintem | Mosiądz |
| Materiał przyłącza obrotwego | Odlew ciśnieniowy cynkowy, Chromowany |
| Materiał śruby regulacyjnej | Mosiądz |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 0,8 Nm |
| Normalny przepływ nominalny w kierunku dławienia | od 110 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | 65 - 110 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-4 |
| Przyłącze pneumatyczne 2 | M5 |
| Sposób montażu | Przy pomocy gwintów |
| Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) | od 160 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) | 150 - 180 l/min |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 13 g |

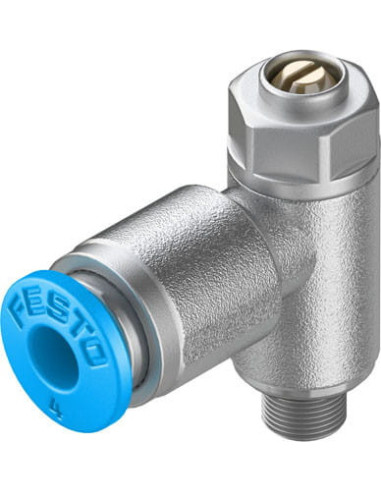

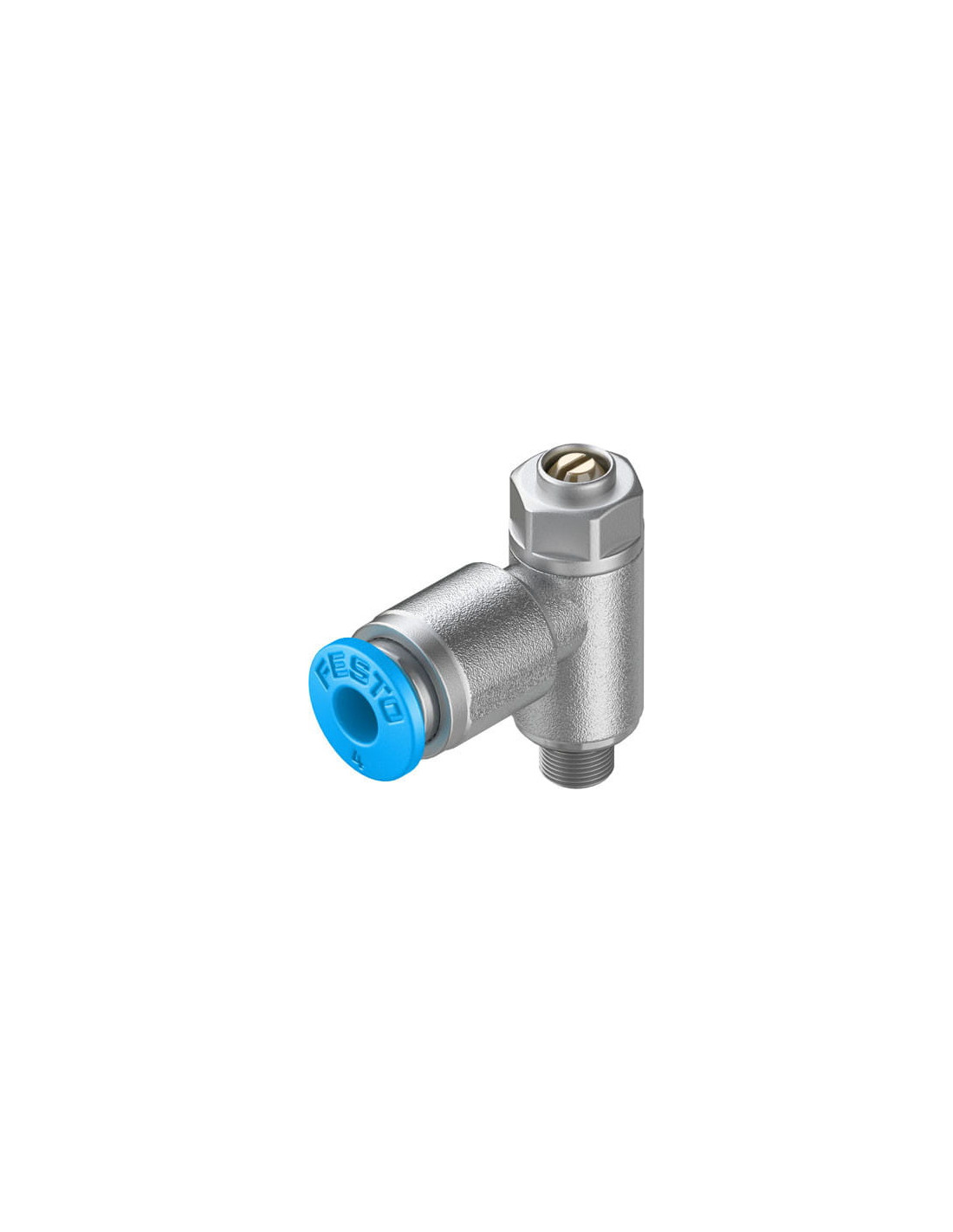

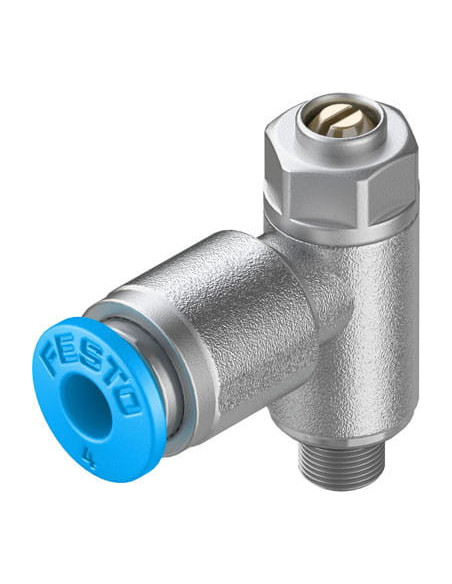

Zawór dławiąco-zwrotny FESTO GRLZ-M5-QS-4-D – profesjonalna regulacja przepływu
Zawór dławiąco-zwrotny FESTO GRLZ-M5-QS-4-D to wysokiej klasy element pneumatyczny, umożliwiający precyzyjne regulowanie przepływu sprężonego powietrza w instalacjach przemysłowych i automatyce. Doskonale sprawdzi się wszędzie tam, gdzie zachodzi potrzeba kontroli prędkości siłowników pneumatycznych oraz zabezpieczenia przed niepożądanym przepływem zwrotnym.
Przeznaczenie i typowe zastosowanie zaworu dławiąco-zwrotnego
Ten specjalistyczny zawór najczęściej wykorzystywany jest w instalacjach automatyki przemysłowej, liniach produkcyjnych, maszynach i urządzeniach, gdzie wymagane jest:
- Precyzyjne dławienie przepływu sprężonego powietrza – dla kontrolowania prędkości ruchu siłowników pneumatycznych
- Zapobieganie cofaniu się medium dzięki funkcji zaworu zwrotnego
- Zachowanie odpowiedniej sekwencji działania w układach pneumatycznych
- Ochrona podzespołów przed nadmiernym ciśnieniem i niekontrolowanym przepływem
Zalety zaworu dławiąco-zwrotnego FESTO GRLZ-M5-QS-4-D
- Solidna i trwała konstrukcja – wszystkie elementy wykonane z wysokiej jakości materiałów, takich jak mosiądz, POM i chromowany odlew cynkowy, gwarantują odporność na uszkodzenia mechaniczne i korozję
- Szeroki zakres ciśnień roboczych od 0,2 do 10 bar oraz zakres temperatur od -10°C do 60°C pozwala na użycie urządzenia w zróżnicowanych warunkach środowiskowych
- Prosty montaż gwintowany oraz szybkozłącze QS-4 ułatwiają integrację z innymi komponentami układu pneumatycznego
- Regulacja przepływu za pomocą wygodnego wkrętu z rowkiem umożliwia łatwe dostosowanie parametrów pracy do wymagań aplikacji
- Certyfikowana zgodność z normą RoHS oraz kompatybilność z powietrzem według ISO8573-1:2010 [7:4:4]
- Niewielkie wymiary oraz lekka konstrukcja (masa od 13 g) umożliwiają montaż nawet w ograniczonych przestrzeniach
Korzyści z zastosowania zaworów dławiąco-zwrotnych FESTO
Zawory dławiąco-zwrotne FESTO GRLZ-M5-QS-4-D zwiększają bezpieczeństwo i niezawodność pracy instalacji pneumatycznych. Pozwalają na optymalizację zużycia powietrza, eliminację szkodliwych pulsacji oraz zapewniają stabilność pracy siłowników w cyklach produkcyjnych. Szerokie możliwości regulacji sprawiają, że są to elementy uniwersalne, chętnie stosowane przez konstruktorów oraz serwisantów automatyki.
Możliwości rozbudowy i integracji
Dzięki zastosowaniu popularnych przyłączy QS-4 oraz gwintu M5, zawór GRLZ-M5-QS-4-D może być bez problemu łączony z innymi komponentami systemów FESTO i wielu producentów. Nadaje się zarówno do nowych instalacji, jak i modernizacji już istniejących układów pneumatycznych.
