Dane techniczne
| Ciśnienie robocze | 0,2 - 10 bar |
| Element regulacyjny | Śruba radełkowana |
| Funkcja zaworu | Funkcja zaworu dławiąco-zwrotnego |
| Materiał obudowy | Wzmocnione PA |
| Materiał pierścienia zwalniającego | POM |
| Materiał śruby regulacyjnej | Stal wysokostopowa |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny w kierunku dławienia | od 245 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | od 430 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-6 |
| Przyłącze pneumatyczne 2 | QS-6 |
| Sposób montażu | Montaż na pulpicie, Przy pomocy otworów przelotowych, Przy pomocy osprzętu, Do wyboru: |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 22 g |

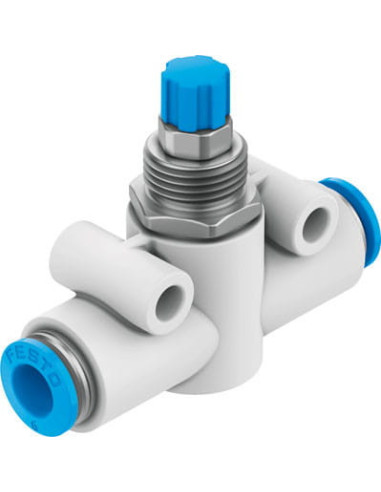

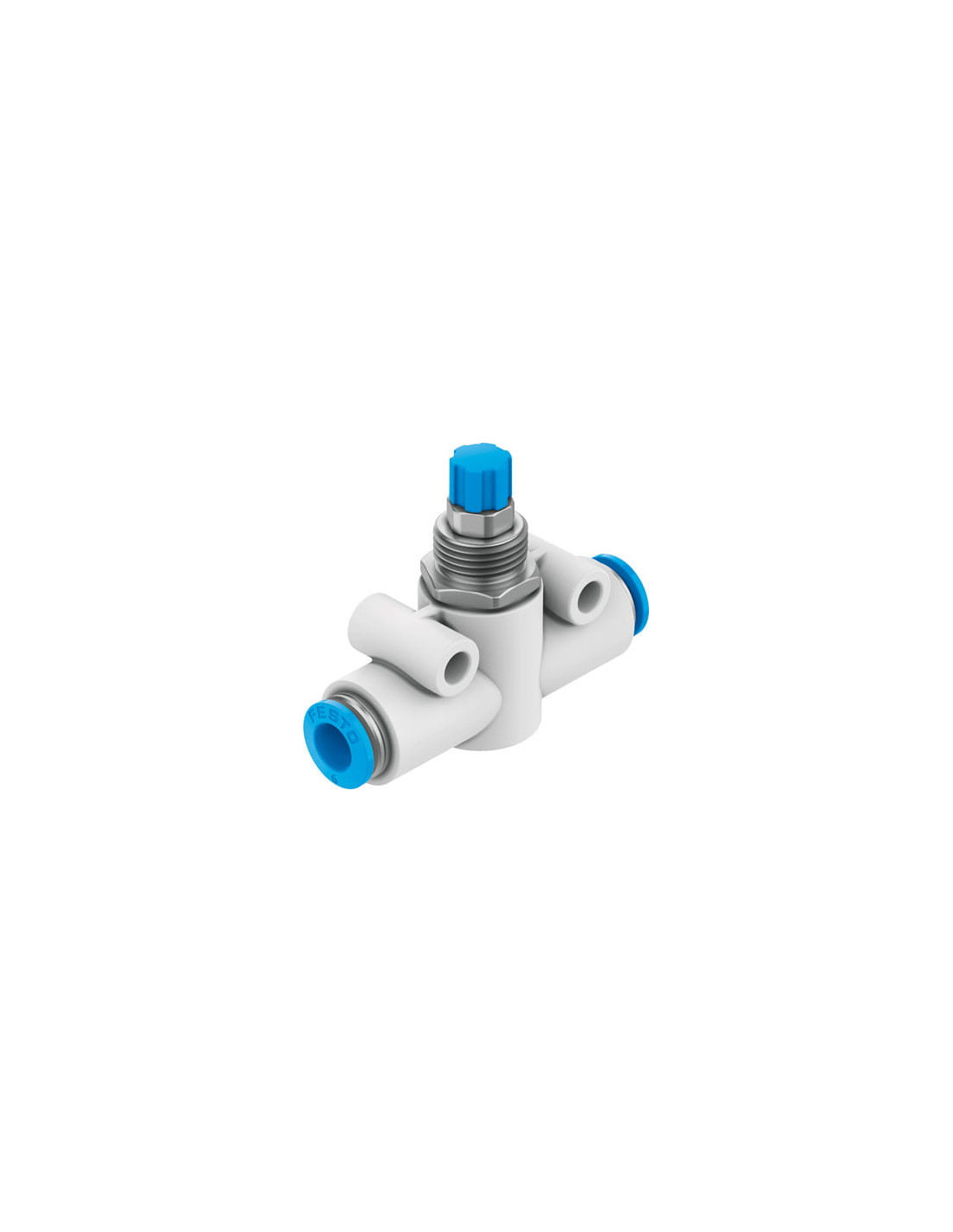

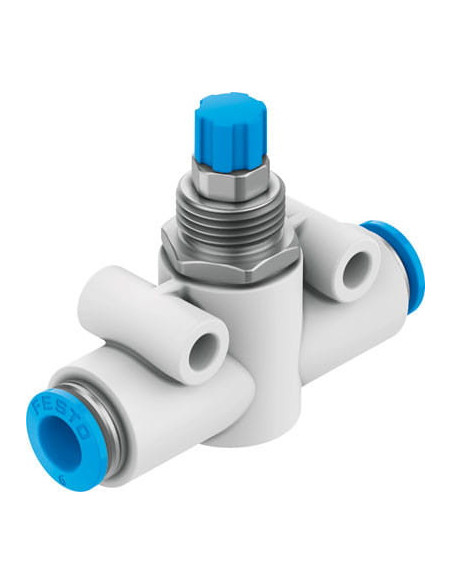

Zawór dławiąco-zwrotny FESTO GR-QS-6 – precyzyjna regulacja przepływu powietrza
Zawór dławiąco-zwrotny FESTO GR-QS-6 to specjalistyczny element pneumatyki, dedykowany do precyzyjnej kontroli przepływu sprężonego powietrza w różnorodnych systemach automatyki przemysłowej oraz instalacjach pneumatycznych. Dzięki wysokiej jakości wykonania i zaawansowanej konstrukcji umożliwia skuteczne sterowanie prędkością ruchu siłowników oraz dokładną regulację przepływu w układzie.
Możliwości i zastosowanie zaworu dławiąco-zwrotnego QS-6
Zawory dławiąco-zwrotne QS-6 marki FESTO znajdują szerokie zastosowanie w wielu branżach przemysłu, w tym w:
- Automatyce przemysłowej – precyzyjne sterowanie napędem siłowników pneumatycznych
- Instalacjach montażowych – zwiększenie efektywności i powtarzalności procesów
- Liniach produkcyjnych – kontrola czasów ruchu i bezpieczeństwo obsługi
- Robotyce – zapewnienie płynnych i precyzyjnych ruchów elementów roboczych
Kluczową zaletą tego rozwiązania jest możliwość niezależnej regulacji kierunku przepływu powietrza – w jednej osi następuje dławienie (precyzyjne ograniczanie przepływu), a w drugiej szybki, swobodny przepływ poprzez zawór zwrotny. To sprawia, że zawór FESTO GR-QS-6 idealnie nadaje się do zastosowań wymagających różnej prędkości wysuwu i powrotu siłowników.
Najważniejsze zalety produktu FESTO GR-QS-6
- Łatwa i precyzyjna regulacja przepływu dzięki radełkowanej śrubie regulacyjnej
- Odporność na uszkodzenia mechaniczne – solidna obudowa z wzmocnionego PA oraz wysokogatunkowa stal nierdzewna w elementach regulacyjnych
- Uniwersalność zastosowania – możliwość pracy w pozycjach poziomych i pionowych
- Szeroki zakres ciśnienia roboczego (0,2 – 10 bar), dostosowany do większości instalacji pneumatycznych
- Zgodność z normami branżowymi – spełnienie wymagań ISO8573-1:2010 oraz normy RoHS
Konstrukcja i niezawodność zaworu dławiąco-zwrotnego FESTO
Konstrukcja zaworu dławiąco-zwrotnego GR-QS-6 oparta jest na trwałych materiałach: wzmocnionym poliamidzie (PA), poliacetalu (POM), stali wysokostopowej oraz elastomerowych uszczelnień NBR, co gwarantuje wieloletnią bezawaryjność nawet w trudnych warunkach przemysłowych. Elementy szybkozłączne typu QS-6 umożliwiają błyskawiczną instalację oraz demontaż węży pneumatycznych.
Dwukierunkowy przepływ (dławiony/niedławiony) ułatwia zastosowanie w układach wymagających różnych parametrów prędkości ruchu. Ponadto produkt jest przystosowany do pracy zarówno w powietrzu suchym, jak i naolejonym, co znacznie zwiększa zakres stosowania.
Typowe zastosowania zaworu FESTO-193969
- Regulacja prędkości siłowników w prasach i liniach montażowych
- Konfiguracja układów bezpieczeństwa w automatyce procesowej
- Precyzyjne sterowanie ruchem narzędzi pneumatycznych
- Modernizacja i serwisowanie systemów pneumatycznych w przemyśle
Zawór dławiąco-zwrotny QS-6 zapewnia niezawodność, bezpieczeństwo oraz efektywność pracy całych układów pneumatycznych, będąc jednym z najchętniej wybieranych rozwiązań przez inżynierów automatyki oraz serwisantów urządzeń przemysłowych.
