Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Element regulacyjny | Wkręt z rowkiem |
| Funkcja zaworu | Zawór dławiąco-zwrotny z dławieniem na wylocie |
| Klasyfikacja morska | patrz certyfikat |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywki z gwintem | Stop aluminium |
| Materiał przyłącza obrotwego | Chromowany, Odlew ciśnieniowy cynkowy |
| Materiał śruby regulacyjnej | Mosiądz |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 5 Nm |
| Normalny przepływ nominalny w kierunku dławienia | od 475 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | 325 - 500 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-8 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Sposób montażu | Przy pomocy gwintów |
| Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) | od 720 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) | 610 - 760 l/min |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 42 g |

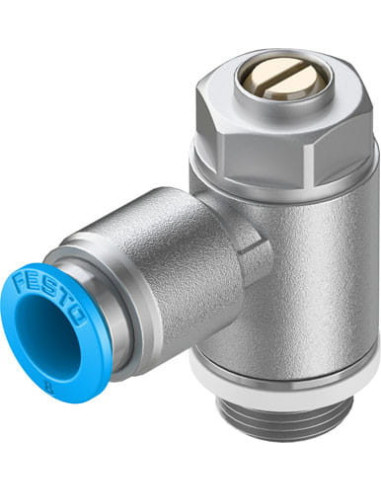

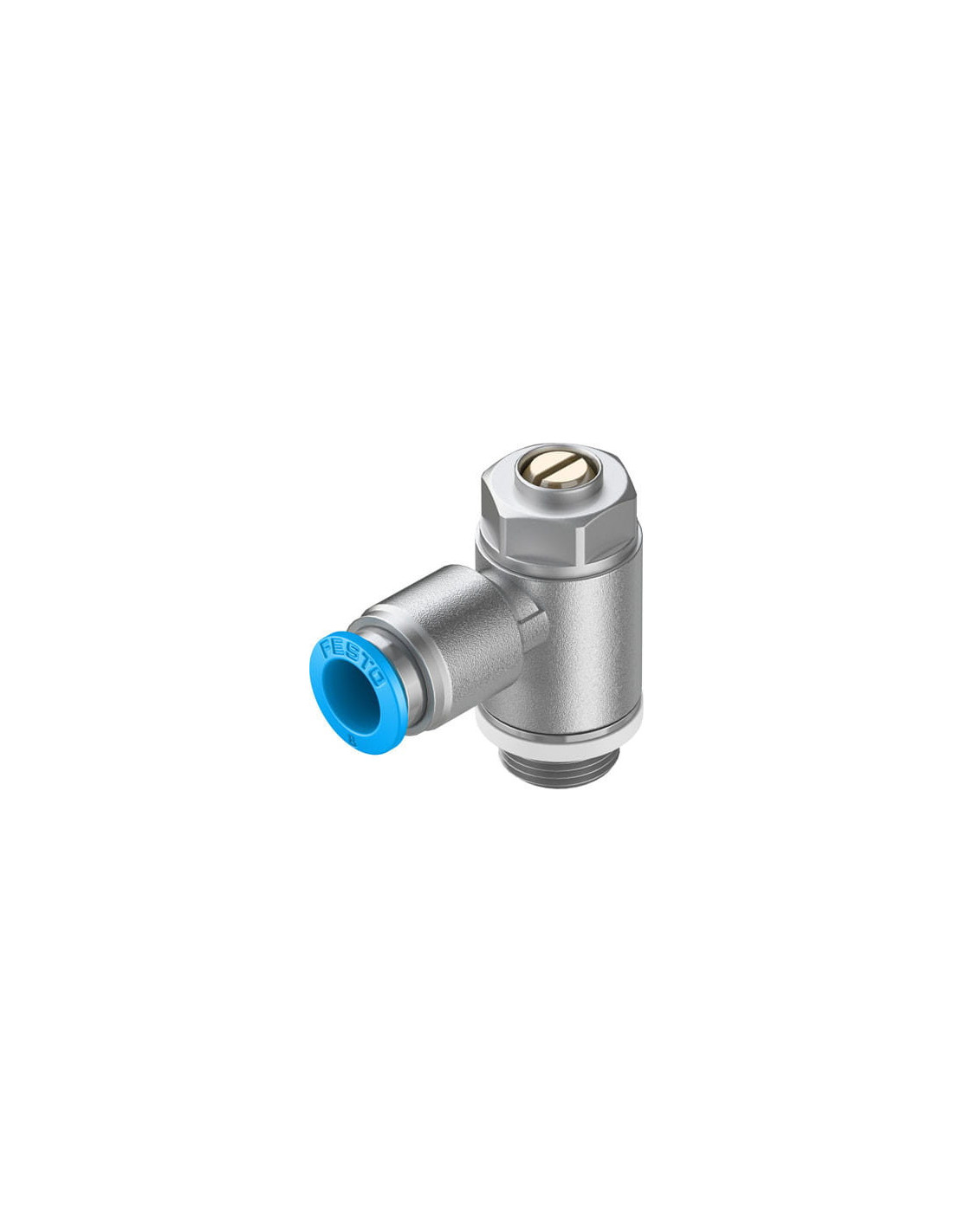

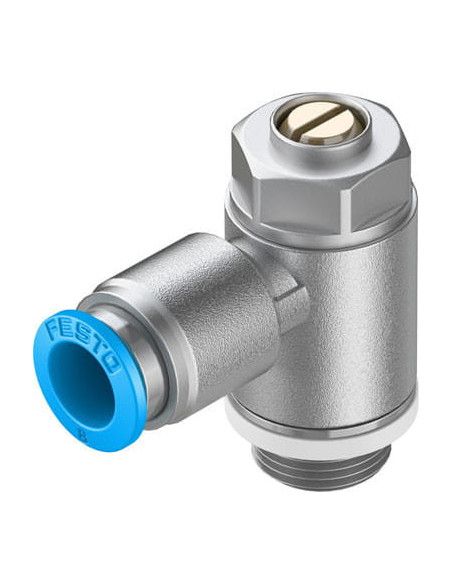

Zawór dławiąco-zwrotny FESTO GRLA-1/4-QS-8-D – Opis i Zastosowanie
Zawór dławiąco-zwrotny FESTO GRLA-1/4-QS-8-D to specjalistyczny element pneumatyczny stosowany w instalacjach przemysłowych, gdzie niezbędna jest precyzyjna regulacja przepływu sprężonego powietrza. Dzięki swojej konstrukcji umożliwia płynne sterowanie prędkością siłowników pneumatycznych, zapewniając bezpieczeństwo i wydajność układów.
Zalety i korzyści stosowania zaworu GRLA-1/4-QS-8-D FESTO
- Precyzyjna regulacja przepływu – element regulacyjny pozwala na dokładne ustawienie przepływu powietrza w jednym kierunku oraz swobodny przepływ w przeciwną stronę.
- Wysoka jakość wykonania – zastosowanie wytrzymałych materiałów, takich jak stop aluminium, mosiądz, NBR oraz POM, gwarantuje długą żywotność i wysoką odporność na czynniki zewnętrzne.
- Kompaktowa konstrukcja – niewielka waga (od 42 g) i ergonomiczne wymiary umożliwiają łatwy montaż nawet w trudno dostępnych miejscach.
- Uniwersalne zastosowanie – przystosowany do szerokiego zakresu ciśnienia (0,2-10 bar) i temperatur (-10 do 60°C), sprawdza się zarówno w standardowych, jak i wymagających aplikacjach przemysłowych.
- Łatwość montażu – szybkozłączka QS-8 i gwint G1/4 umożliwiają szybkie podłączenie do układów pneumatycznych różnych producentów.
- Zgodność z normami – produkt spełnia wymagania RoHS i jest certyfikowany do zastosowań w przemyśle morskim.
Typowe zastosowania zaworu dławiąco-zwrotnego FESTO GRLA-1/4-QS-8-D
Zawory dławiąco-zwrotnе znajdują szerokie zastosowanie w hydraulice i pneumatyce, m.in. w:
- Sterowaniu prędkością siłowników pneumatycznych
- Układach automatyki przemysłowej
- Maszynach pakujących, sortujących i montażowych
- Systemach transportu sprężonego powietrza
- Przemysłowych liniach produkcyjnych
- Procesach, gdzie wymagane jest ograniczenie prędkości ruchu tłoczków lub docisków
Zawór ten można stosować zarówno w układach suchych, jak i olejonych (po wprowadzeniu olejenia jest ono wymagane w dalszej pracy), co zwiększa zakres możliwych zastosowań w różnych środowiskach pracy.
Budowa i zasada działania
Zawór dławiąco-zwrotny GRLA-1/4-QS-8-D posiada specjalistyczny element regulacyjny w postaci śruby z rowkiem, który umożliwia precyzyjną regolację przepływu powietrza w jednym kierunku. W przeciwnym kierunku przepływ odbywa się niemal bez oporu dzięki wbudowanemu zaworowi zwrotnemu, co zapewnia bezpieczeństwo oraz efektywną pracę układów pneumatycznych.
Dzięki swojej uniwersalnej budowie i możliwości montażu w dowolnej pozycji, zawór doskonale sprawdza się w najbardziej wymagających przemysłowych instalacjach pneumatycznych.
