Dane techniczne
| Ciśnienie pilota | 2 - 10 bar |
| Ciśnienie robocze | 0,2 - 10 bar |
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Czas przełączania przy włączaniu | od 6 ms |
| Czas przełączania przy wyłączaniu | od 9 ms |
| Dopuszczalny moment uruchamiający dla śruby regulacyjnej | od 1 Nm |
| Element regulacyjny | Pod klucz imbusowy (z gniazdem sześciokątnym) |
| Funkcja zaworu | Zawór dławiąco-zwrotny z dławieniem na wylocie |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywy | PBT |
| Materiał śruby drążonej | Stop aluminium |
| Materiał śruby regulacyjnej | Mosiądz |
| Materiał tuleji | Stop aluminium |
| Materiał uszczelnień | NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Możliwość obracania | 360° / nie jest dopuszczalne ciągłe obracanie |
| Nominalny moment dokręcający | od 3 Nm |
| Normalny przepływ nominalny w kierunku dławienia | od 240 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | 120 - 220 l/min |
| Normalny przepływ nominalny w kierunku niedławionym, zawór nieuruchomiony | 120 - 220 l/min |
| Normalny przepływ nominalny w kierunku niedławionym, zawór uruchomiony | 150 - 230 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-6 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze zasilania pilota 21 | QS-6 |
| Ręczna funkcja odpowietrzenia | Przez przyciśnięcie |
| Sposób montażu | Przy pomocy gwintów |
| Sposób uruchomienia | Ręczny |
| Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) | od 420 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) not actuated | 400 - 460 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->9 psi) actuated | 400 - 460 l/min |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uruchomienia, funkcja zaworu zwrotnego sterowanego | Pneumatyczny |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 28,6 g |

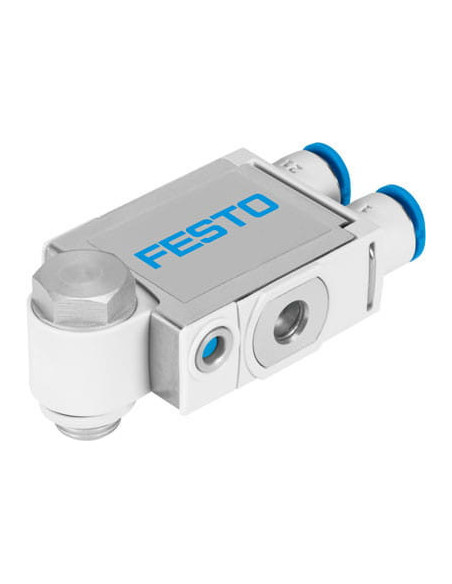

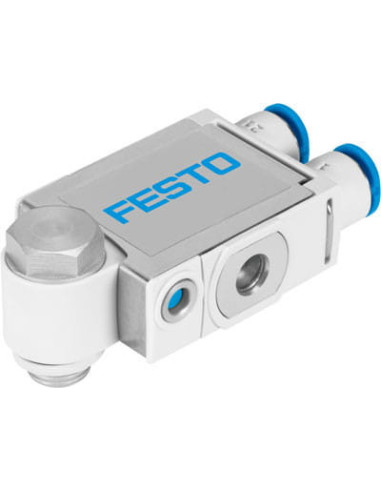

Zawór dławiąco-zwrotny FESTO VFOF-LE-BAH-G18-Q6 – wysoka precyzja regulacji przepływu
Zawór dławiąco-zwrotny FESTO VFOF-LE-BAH-G18-Q6 (kod: FESTO-8001459) to nowoczesny element pneumatyki, przeznaczony do precyzyjnej regulacji przepływu powietrza w instalacjach automatyki przemysłowej. Wyróżnia się solidną konstrukcją i kompatybilnością z szerokim zakresem aplikacji, dzięki czemu znajduje zastosowanie w złożonych układach pneumatycznych wymagających optymalnego sterowania przepływem.
Możliwości zastosowania zaworu dławiąco-zwrotnego FESTO
FESTO VFOF-LE-BAH-G18-Q6 jest wykorzystywany przede wszystkim w systemach automatyki przemysłowej, liniach produkcyjnych i maszynach, gdzie kluczowe jest precyzyjne sterowanie ruchem siłowników pneumatycznych oraz utrzymanie odpowiedniego tempa pracy. Typowe zastosowania to:
- Regulacja prędkości siłowników pneumatycznych w cyklach automatycznych
- Kształtowanie czasu ruchu oraz redukcja zużycia powietrza
- Stabilizacja pracy układów pneumatycznych w urządzeniach przemysłowych
- Bezpieczne sterowanie przepływem sprężonego powietrza w aplikacjach wymagających szybkiej reakcji
Najważniejsze zalety zaworu dławiąco-zwrotnego FESTO VFOF-LE-BAH-G18-Q6
- Precyzyjna regulacja przepływu dzięki zastosowaniu śruby regulacyjnej z mosiądzu oraz dławienia na wylocie
- Obudowa z wytrzymałego materiału PBT, odporna na uszkodzenia mechaniczne i czynniki chemiczne
- Możliwość obrotu w zakresie 360° (z ograniczeniem dla ciągłego obracania), co ułatwia montaż w różnych pozycjach zabudowy
- Kompaktowa budowa i niska masa (od 28,6 g) umożliwiają integrację w nawet niewielkich przestrzeniach roboczych
- Zgodność z ISO8573-1:2010 [7:4:4], co zapewnia kompatybilność z nowoczesnymi standardami przemysłowymi
- Możliwość pracy na powietrzu olejonym i nieolejonym – elastyczność dostosowana do różnych warunków pracy
- Prosty montaż za pomocą gwintów oraz szybkozłączek QS-6, co przyspiesza instalację i serwisowanie
Budowa i funkcjonalność

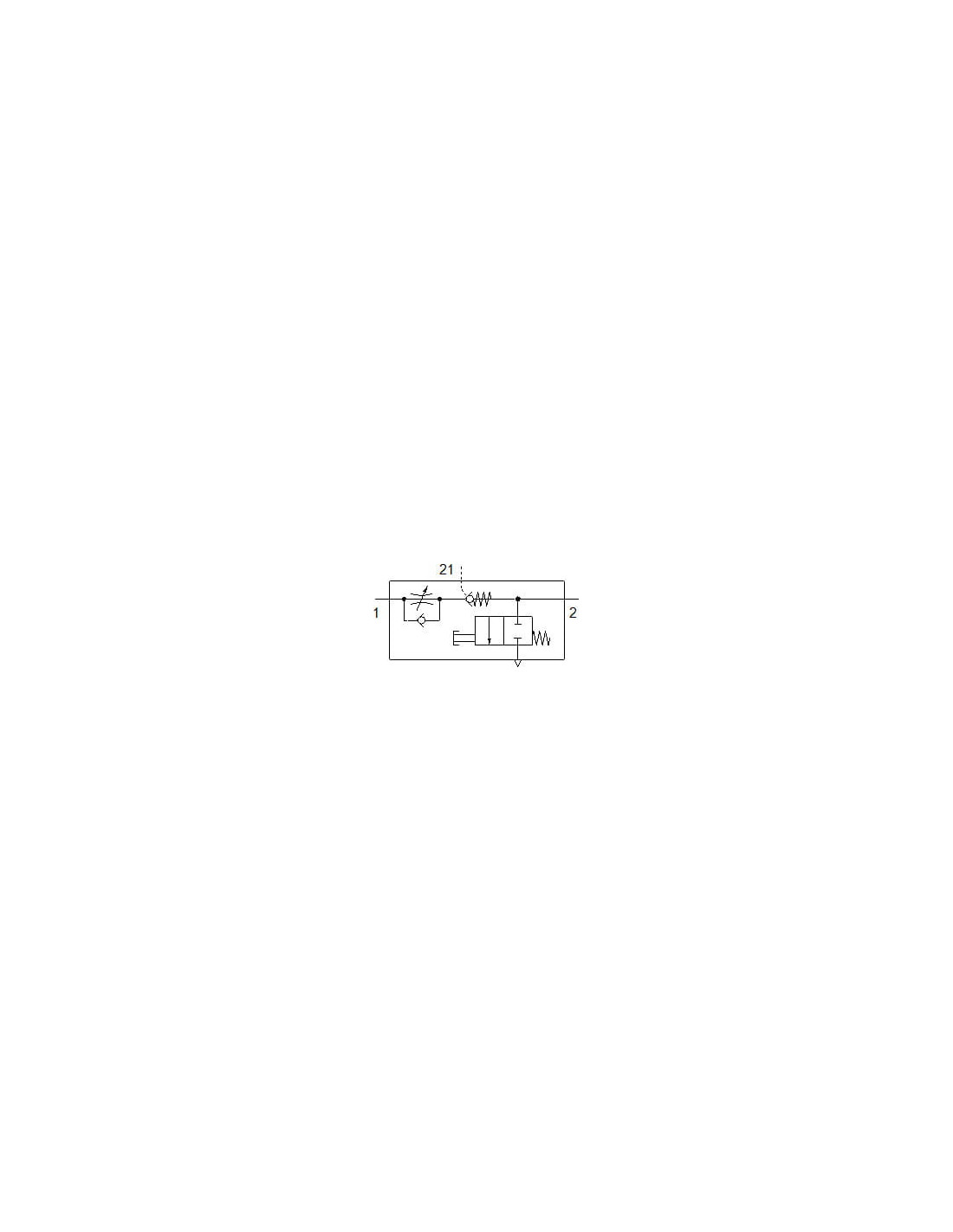

Zawór dławiąco-zwrotny FESTO został wyposażony w łatwą w obsłudze funkcję odpowietrzenia poprzez naciśnięcie oraz ręczny sposób uruchomienia, co upraszcza użytkowanie i zapewnia szybki dostęp serwisowy. Sposób działania przedstawia przejrzysty schemat, umożliwiający zarówno regulację przepływu w jednym kierunku, jak i swobodny przepływ w kierunku przeciwnym (z funkcją zwrotną sterowaną pneumatycznie).
Typowe branże wykorzystujące zawory dławiąco-zwrotne FESTO
- Przemysł maszynowy – linie produkcyjne, montażowe i testujące
- Automatyka przemysłowa – układy rozprowadzania i sterowania powietrzem
- Branża spożywcza i farmaceutyczna – urządzenia pakujące, transportujące, sortujące
- Robotyka – siłowniki sterujące ruchem chwytaków i manipulatorów
Zawór dławiąco-zwrotny FESTO VFOF-LE-BAH-G18-Q6 to praktyczne i niezawodne rozwiązanie dla wszystkich systemów, w których liczy się precyzyjna kontrola przepływu powietrza oraz maksymalna niezawodność pracy, zarówno w zmiennych warunkach środowiskowych, jak i przy intensywnej eksploatacji.
